Hallo zusammen,
ich arbeite an einem Projekt zur Diagnose und Rekonstruktion der Steuerungselektronik der Schweißgeräte RS2125 / RS Welding Systems Leipzig (WIG-STEUERUNG).

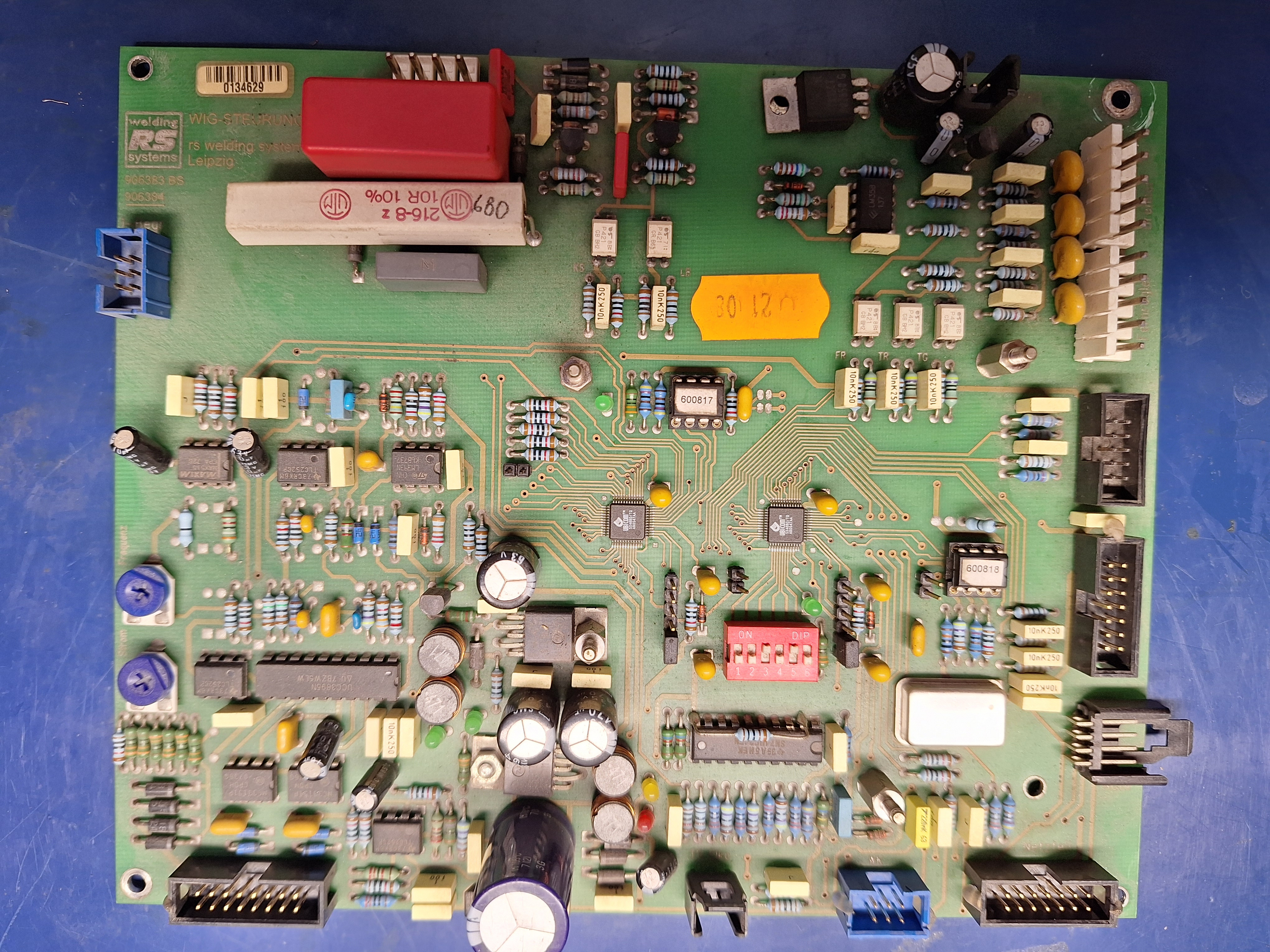

Ich suche den Schaltplan (Schaltbild) oder technische Unterlagen der Hauptplatine mit der Nummer 906383 / 906384, die in den Modellen RS1 (TIG/MMA) verbaut ist.
Die Platine enthält u. a.:
• zwei Mikrocontroller UBICOM TDS38070
• EEPROM 24C256
• analoge ICs: LM358, TL062, MC33153, MAX4515
• Gasventilsteuerung (BD135 / IRF8G30 / Optokoppler P621)
• Anschlüsse: Display, Netzteil, WK, LB, KS, Fernregler, Brenner
• Spannungsregler LM2575T-5 / 7815 / 7915 sowie Relais
Ich interessiere mich besonders für:
• die Verbindungstopologie zwischen Mikrocontroller, Analogsektionen und EEPROM
• die Spannungsversorgung (+24 V, ±15 V, +5 V)
• sowie den Steuerpfad für Relais und Magnetventil
Als Gegenleistung kann ich anbieten:
• hochauflösende Fotos (Ober- und Unterseite) der Platine
• EEPROM-Dumps und funktionierende Firmware-Versionen
• sowie eine sich im Aufbau befindliche RS1-Datenbank (Diagnose, Firmware, Tuning, Netzteil)
Jede Hilfe, auch Teilausschnitte des Schaltplans oder technische Hinweise, wäre sehr willkommen.
Vielen Dank im Voraus für jede Unterstützung und beste Grüße
