Der Gewindeschneidarm mit Bohrschrauber

Guten Morgen
Ich wollte meine nächste Konstruktion vorstellen, den Gewindeschneidarm.

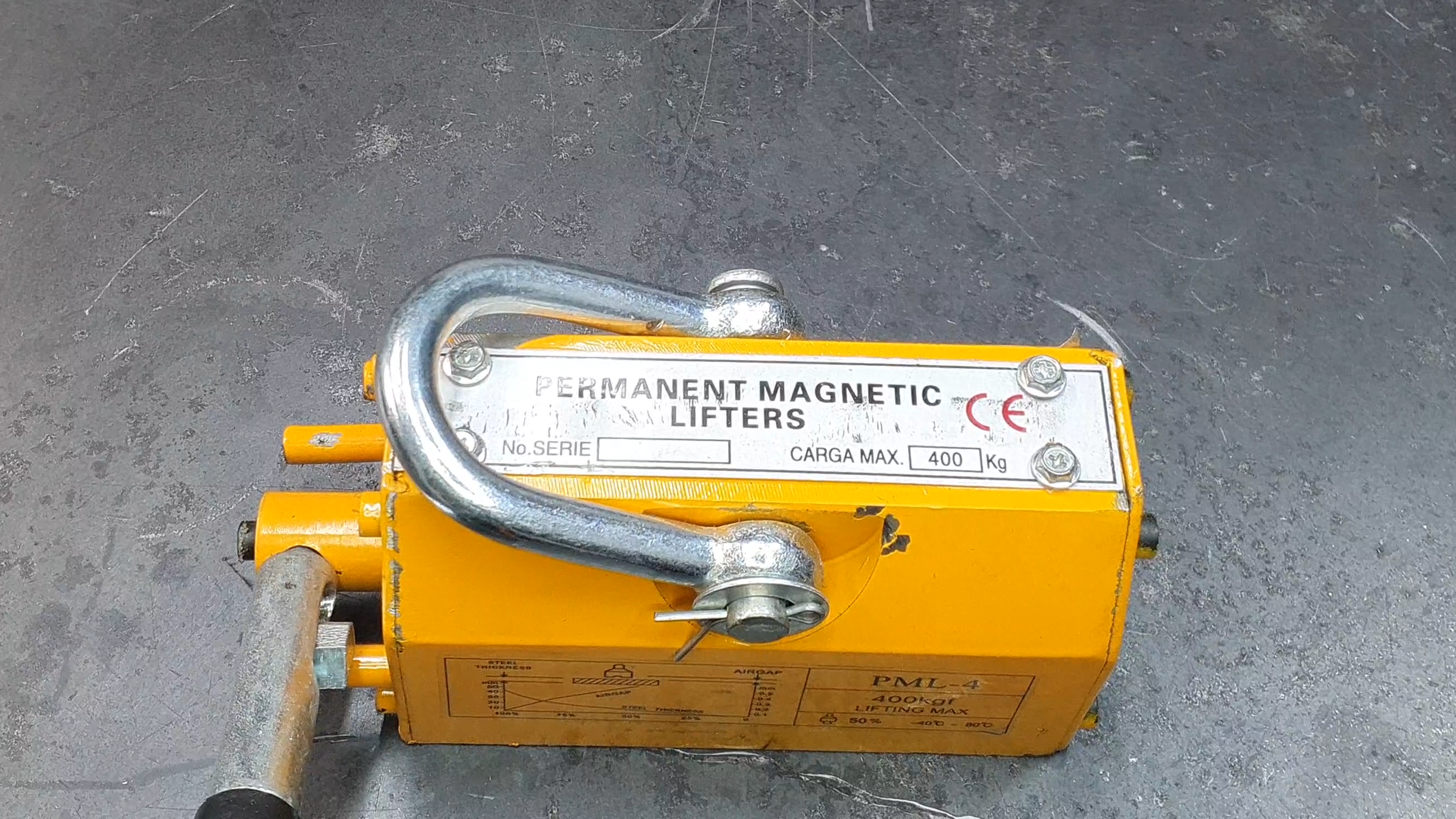

Die Basis der Maschine ist ein Lasthebemagnet 400 kg, der bei einem bekannten chinesischen Portal für den Betrag von 78 € bestellt wurde.

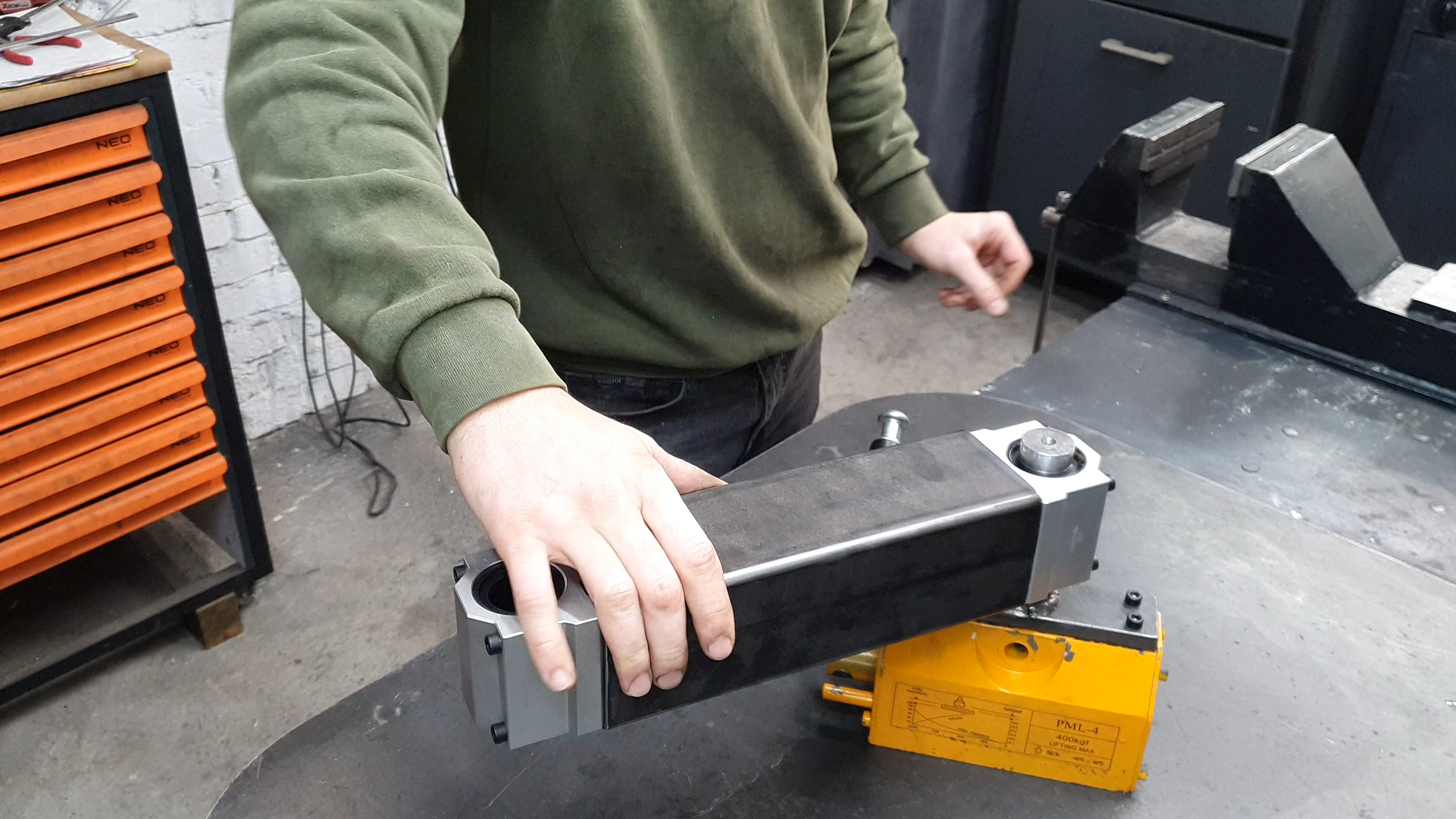

Auf die Oberseite des Lasthebemagnets habe ich eine Flachstange mit einer angeschweißten 30-mm-Welle geschraubt. Anschließend habe ich an das 80x80 Vierkantrohr beidseitig Linearlager angeschraubt und das Ganze auf die Welle gesetzt.

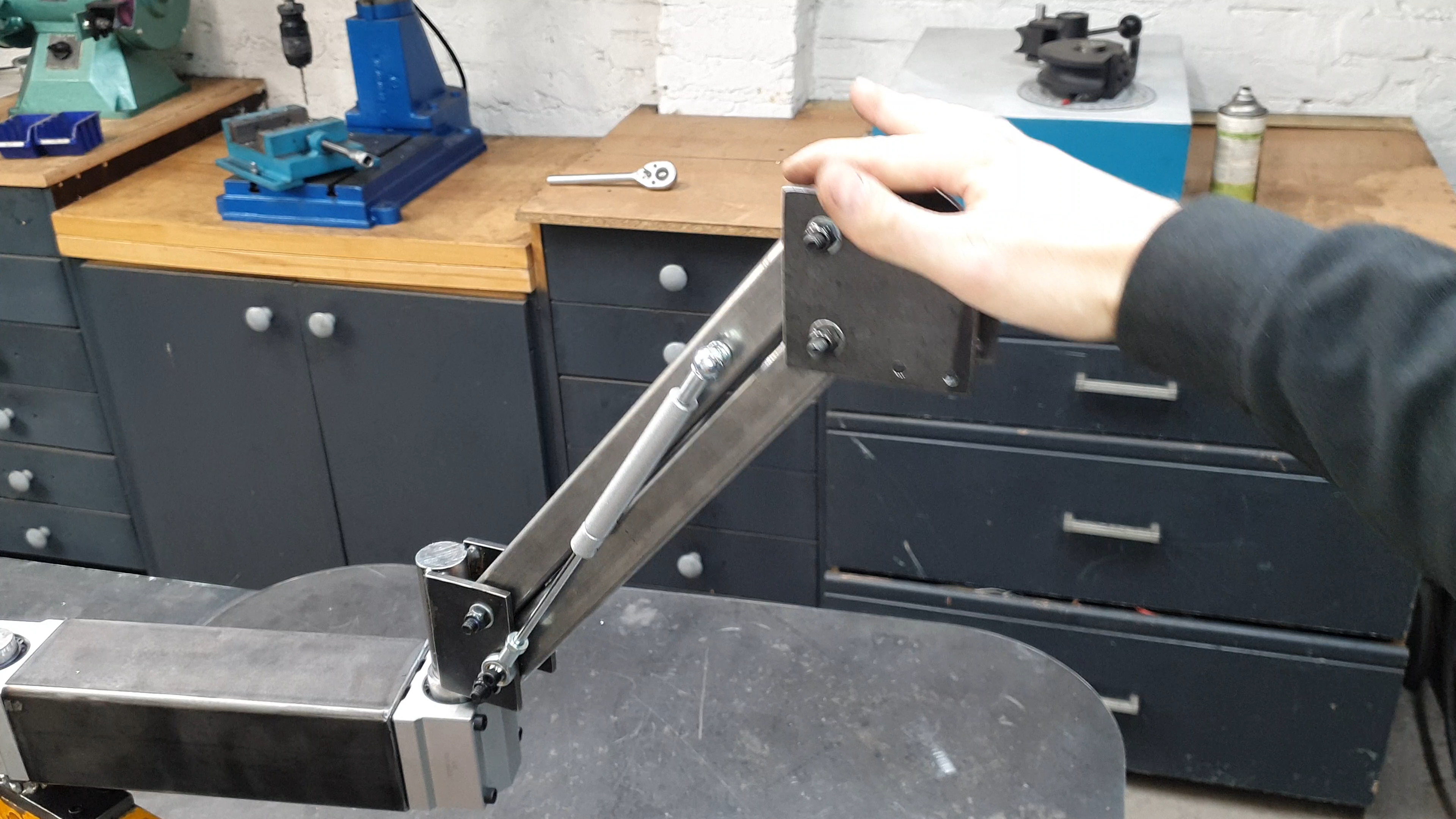

Die nächsten Bestandteile des Gewindeschneidarms sind zwei 30x30 Vierkantrohre, die von zwei 120-N-Antrieben getragen werden.

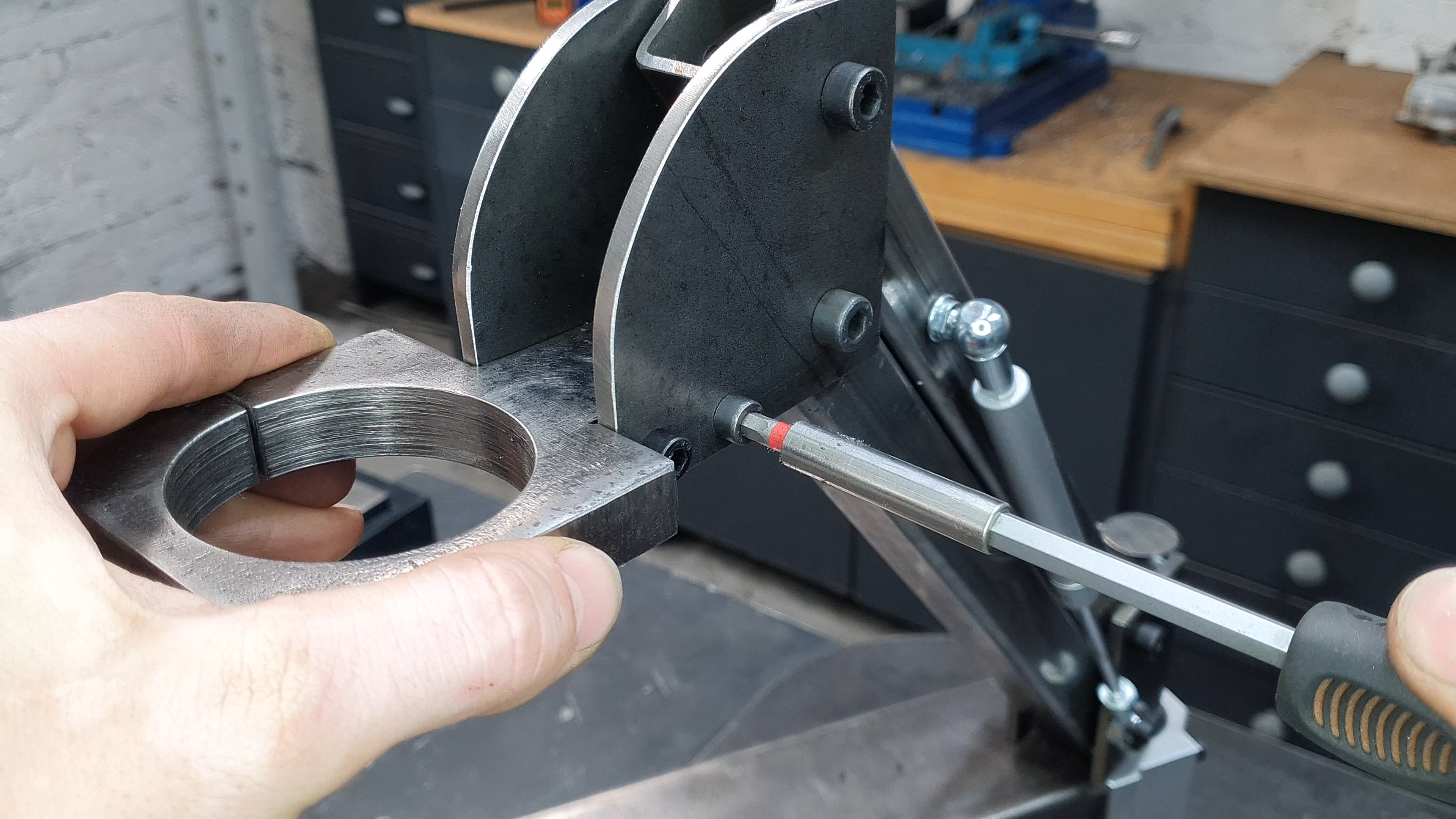

Das letzte Element des Gewindeschneidarms für Bohrschrauber ist eine Halterung aus 15-mm-Blech.

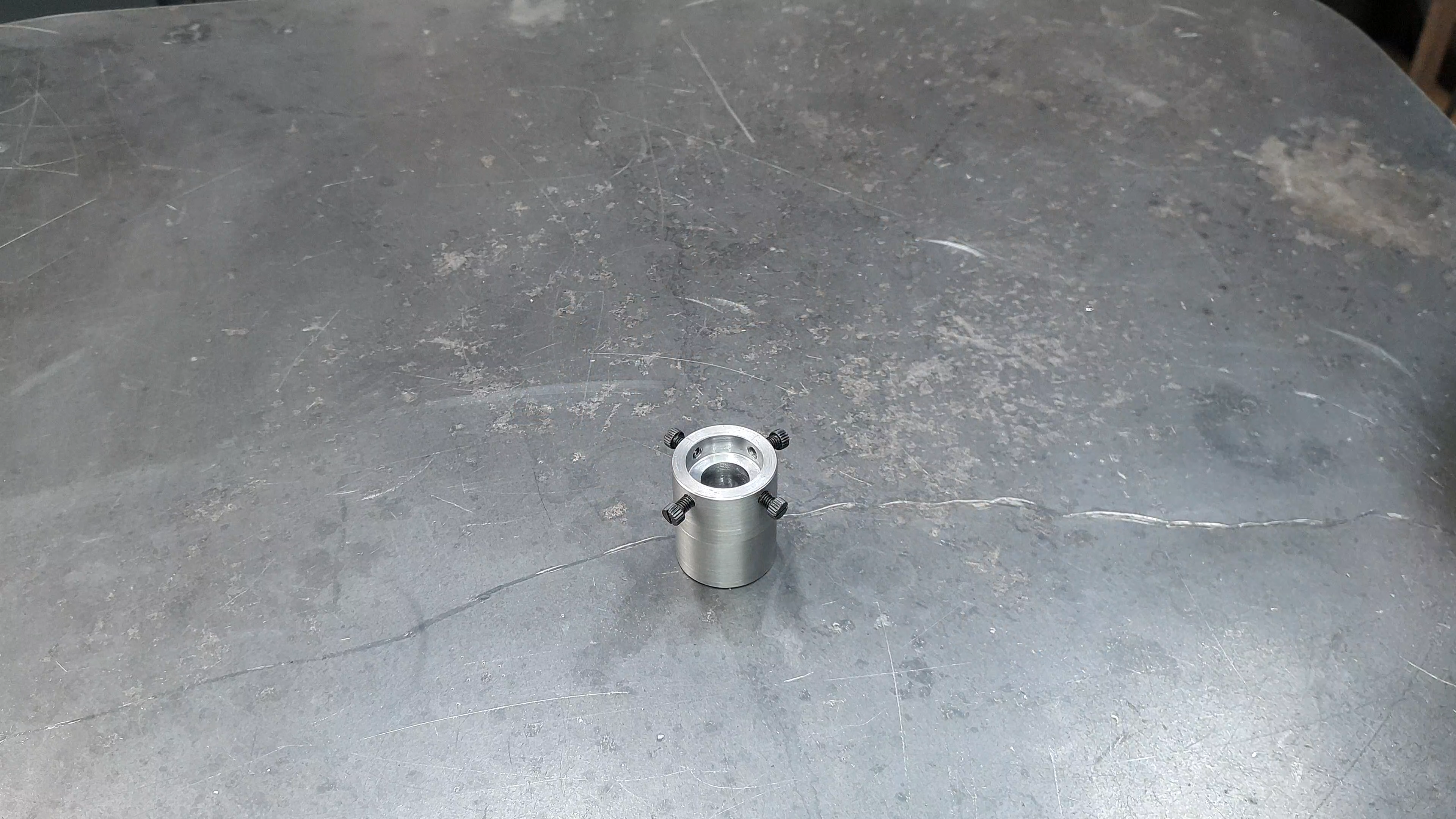

Ich habe auch beschlossen, einen Kopf zum Gewindeschneiden von Wellen zu bauen.

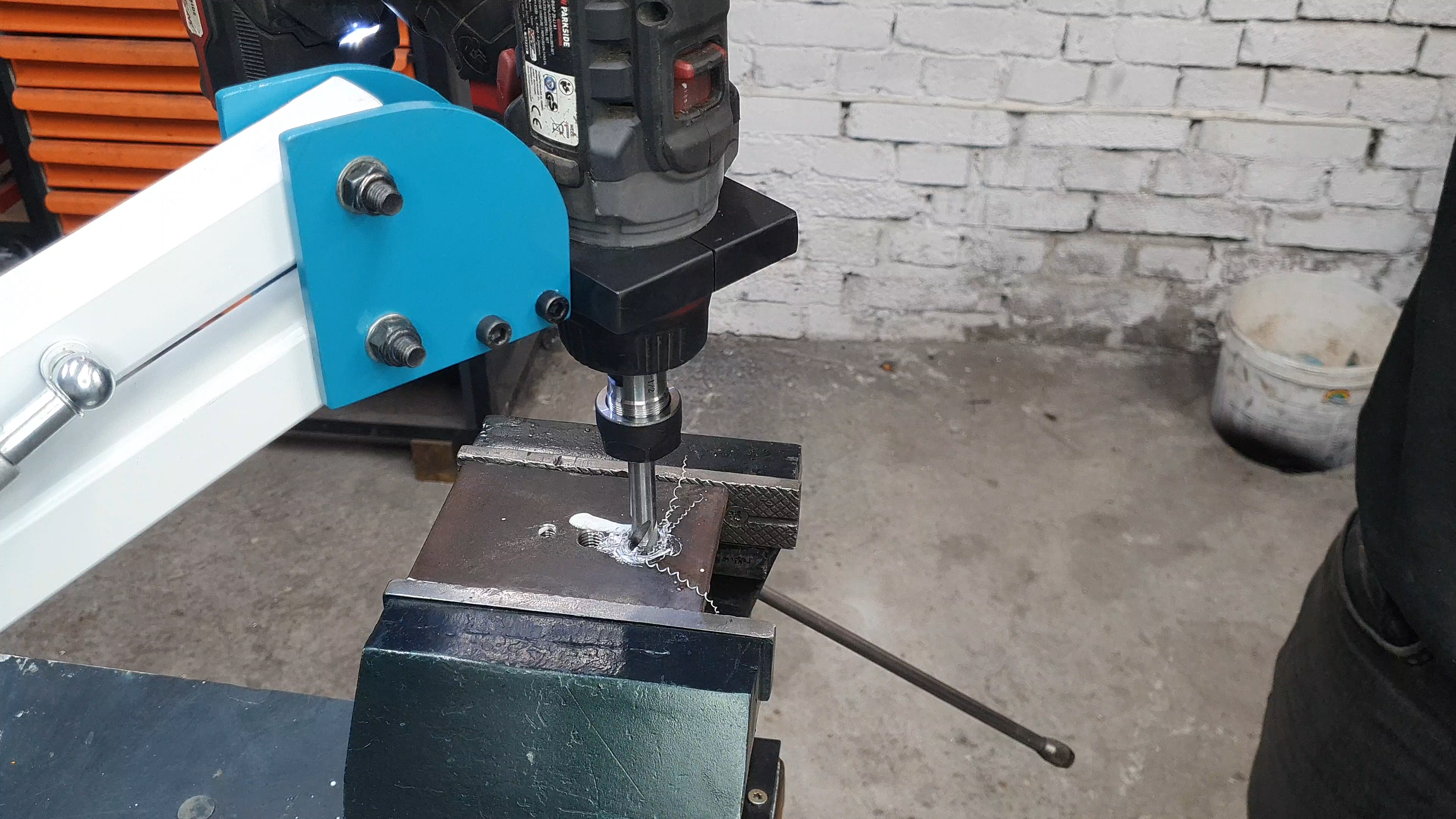

Der größte Gewindebohrer, den ich hatte, war 14 mm und es ging ohne Probleme, allerdings ist das Gewinde trotz Verwendung eines 12-mm-Bohrers nicht sehr tief.



Die gesamte Etappe von der Konstruktion der Maschine bis zu den Tests ist in dem Video unten zu sehen.
Ich freue mich über Fragen und Kommentare.
