Magnetfeld-Rechner

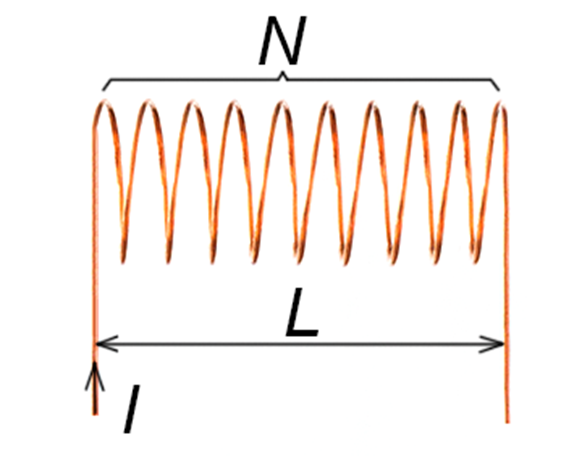

Unter einer Spule verstehen wir eine eng gewickelte Wicklung von Windungen, deren Länge deutlich größer ist als die Größe des Durchmessers. Wenn eine Spule von einem elektrischen Strom einer bestimmten Intensität durchquert wird, erzeugt sie ein Magnetfeld.

Die Intensität B des Magnetfelds einer Spule, die aus Spulen besteht, die in Luft gewickelt sind (das heißt ohne ferromagnetischen Kern), kann mit der folgenden Formel berechnet werden:

wo:
μ₀ = 4Π x 10^-7 H/m ist die magnetische Konstante (Vakuumpermeabilität)
N ist die Anzahl der Windungen
I ist die Stromstärke in Ampere
L ist die Spulenlänge in Metern
B wird in Tesla (T) ausgedrückt

Beispiel 1

N = 500
I = 5 A
L = 10 cm
B = 0.03142 T

Beispiel 2

N = 1000
I = 10 A
L = 15 cm
B = 0.08378 T
