Symmetric Stripline Impedanz Rechner

Impedanz (Z):

Die symmetrische Streifenleitung ist eine zuverlässige Methode zum Aufbau einer Übertragungsleitung. Die Streifenleitung ist eine TEM (transversale elektromagnetische) Übertragungsleitung. Zur Gestaltung der Mikrostreifenleiterbahn kann eine Modellnäherung verwendet werden. Durch das Verständnis der Streifenleitungsübertragungsleitung können Designer diese Strukturen entsprechend ihren Anforderungen bauen.

Eine Streifenleitung wird mit einem flachen Leiter zwischen zwei Masseebenen aufgehängt. Der Leiter und die Masseebenen sind durch ein Dielektrikum getrennt. Ein Vorteil der Streifenleitung besteht darin, dass die Isolation zwischen benachbarten Spuren im Vergleich zum Mikrostreifen verbessert wird.

Wie bei einer Mikrostreifenübertragungsleitung hängt der Wellenwiderstand Z₀ einer Streifenleitung vom Verhältnis der Leiterbreite und der Trennung zwischen Signal- und Masseebenen ab. Im Falle einer symmetrischen Streifenleitung kann Z_0,SS gemäß den in dem Dokument IPC-2141A enthaltenen Formeln berechnet werden, insbesondere im Abschnitt 4.2.4.

  Gleichung 1

wo:

b = 2h + t

und:

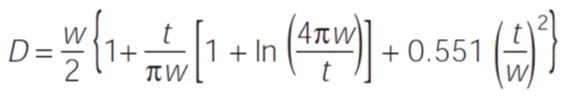

  Gleichung 2

Für den breiten Signal-Leiter, das heißt für w/b ≥0,35, lautet die entsprechende Formel für den charakteristischen Wellenwiderstand, Z_0,SS:

  Gleichung 3

wo:

  Gleichung 4
