Wire Stripline Impedanz Rechner

Eingänge

Drahtdurchmesser	D
Substratdicke	H
Dielektrikum	Er

Ausgang

Impedanz (Z):

Einführung

Die Drahtstripline-Übertragungsleitung ähnelt einer Standardstripline-Übertragungsleitung, jedoch mit einem runden Leiter. Modellierungsannäherung kann verwendet werden, um den Widerstand der Drahtstripline-Übertragungsleitung zu verstehen.

Beschreibung

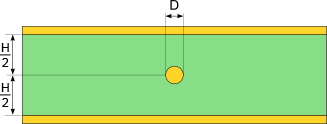

Eine Drahtstripline wird mit einem runden Leiter zwischen zwei Masseebenen aufgehängt konstruiert. Der Leiter und die Masseebenen sind mit einem Dielektrikum getrennt. Dieser Rechner geht davon aus, dass der Abstand zwischen den beiden Bezugsebenen gleich ist.

Modelle der Mikrostreifen-Übertragungsleitung

Der Widerstand Z₀ einer Übertragungsleitung, die aus einem kreisförmigen Signalleiter mit einem Durchmesser d besteht und zwischen parallelen Masseebenen mit einem Abstand h zentriert ist, wird durch folgende Gleichung gegeben:

Gleichung 1

Impedanzberechnung

Die Mikrostreifenimpedanz sollte gemäß obiger Gleichung 1 berechnet werden.
