VW Polo 9N - Tagfahrlicht anschließen

rdj1Polo1 1536 2
WERBUNG
  • #1 20773761
    rdj1Polo1
    Niveau 1  
    Guten Tag!
    Ich möchte in VW Polo 9N Baujahr 2004 Tagfahrlicht einbauen von geschaltetem Plus zu Abblendlicht. Leider gibt VW keine Pläne aus.
    Also: Zündung EIN und damit Abblendlicht an, nichts weiter. Wer kann helfen?
  • WERBUNG
  • #2 20774706
    CameR

    Moderator Diebstahlschutz
    Die Klemme [15], d. h. +12V bei eingeschalteter Zündung, findest du, z. B. bei einem Benzinmotor, im Kabelbaum der Zündspule oder im Innenraum im Sicherungskasten auf der Fahrerseite oder direkt im Kabelbaum des Zündschlusses.

    Ein Beispiel für den Benzinmotor 1.2 - [15] wird als F1 bezeichnet.

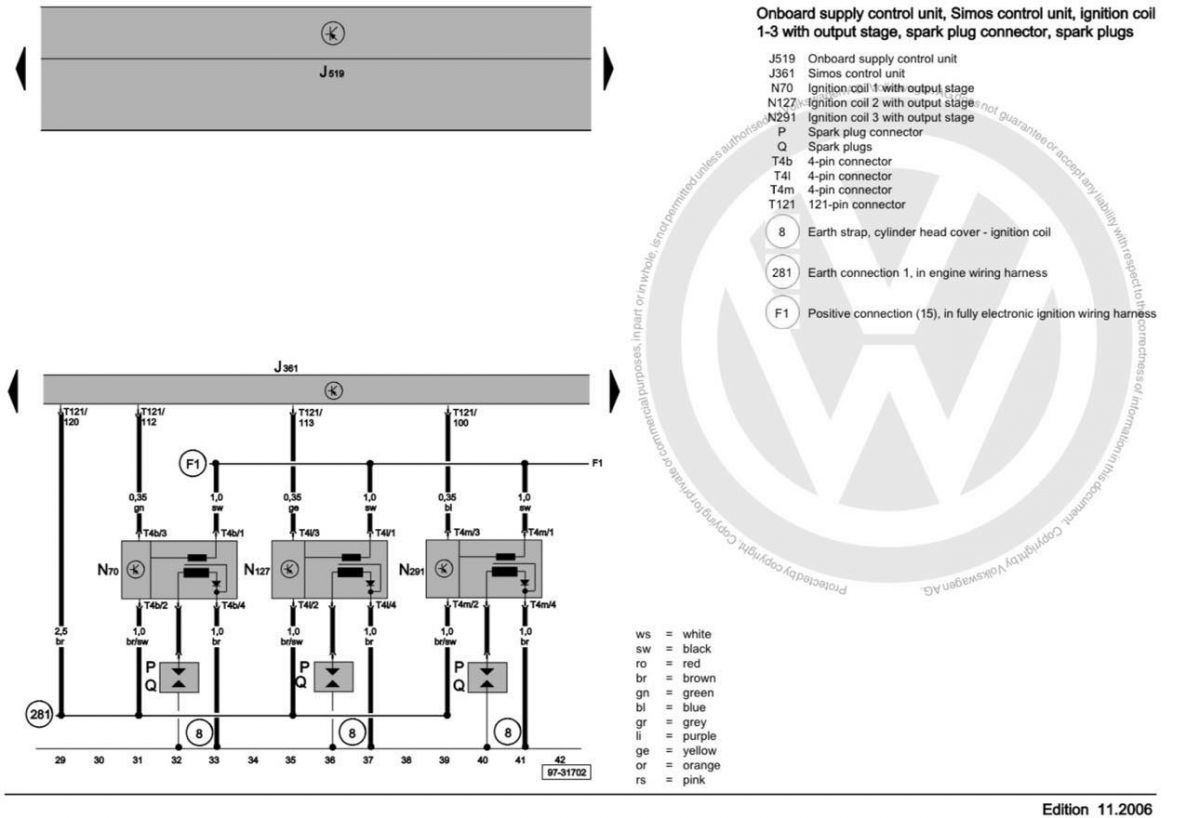

    Schaltplan der Zündsteuereinheit in einem Benzinmotor.
    Hilfreicher Beitrag? Kauf mir einen Kaffee.
  • #3 20775207
    Felini
    Moderator
    Hier als Anhang ist eine Anleitung auf Deutsch und in guter Qualität. Drin sind Stromlaufpläne, Stecker mit Pinbelegung usw.
    Unten im Bild ein Beispiel dafür.

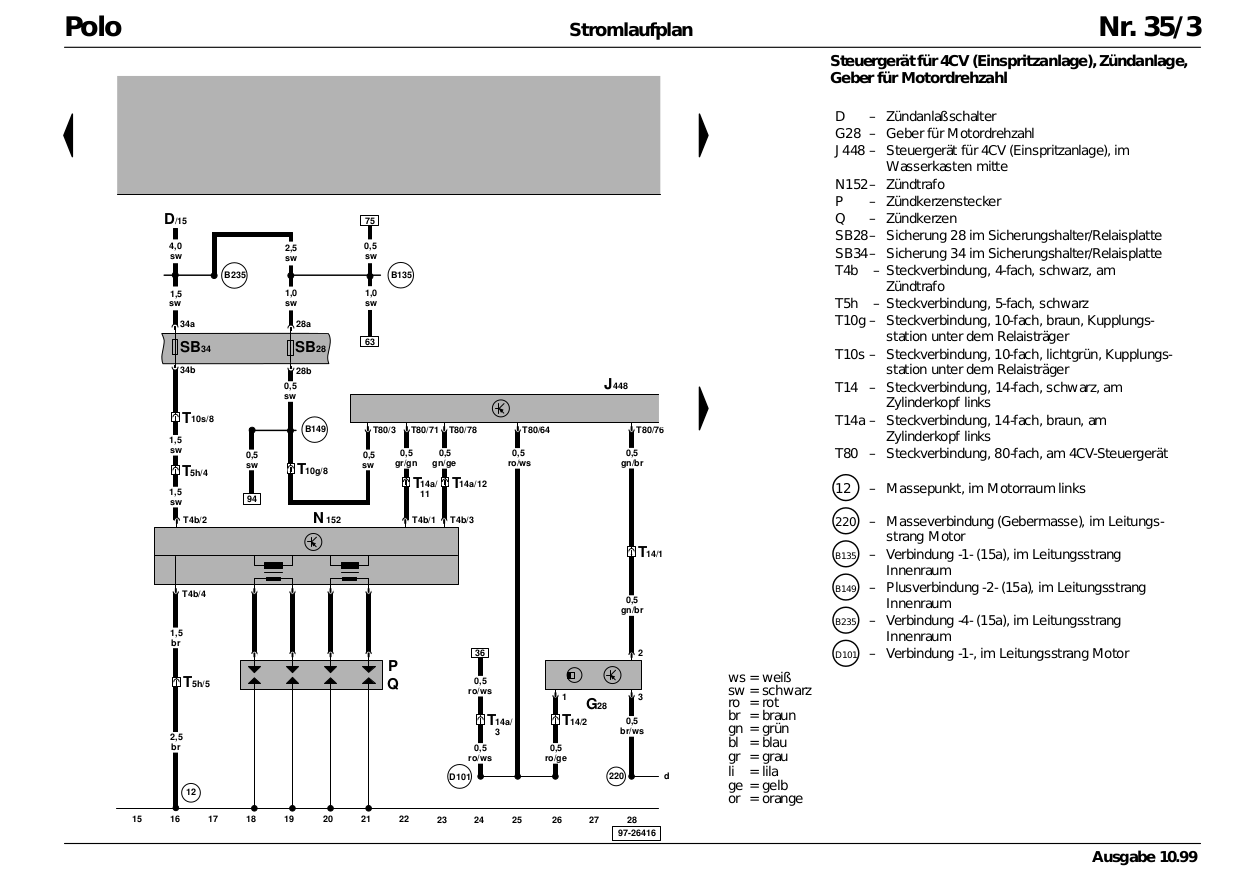

    Verkabelungsdiagramm des Polo mit Pin-Zuordnungen.
