Hörmann SupraMatic P2 - komplett tot, Display dunkel trotz 230V

Question

Hallo in die Runde! Offenbar habe ich hier gleichgesinnte gefunden, die Defekte noch reparieren anstatt neu beschaffen. Aktuell macht mein SupraMatic P2 nichts mehr. Kein Bewegen des Motors, kein Licht nichts. Der Trafo hat blau, braun, weiss, rot. Analog zu habe ich an Pin 2 11,3V Pin 3 22,7V...

inot · Accepted Answer

Mit Schaltplan wäre das kein Problem, aber leider sowas gibt es nicht und deswegen versuchen wir anhand von Bildern zu ermitteln, wie das Ganze aufgebaut ist.
Ich habe nur ein Bild gefunden. Daran ist zu erkennen, dass der Wert des Widerstands tatsächlich 10 Ohm (10R0) beträgt.

Kannst Du das Foto von Lötseite der Platine etwas schärfer machen? Die Konturen der Leiterbahnen sind schwer zu erkennen.

Telo · Answer

Schau dir dieses Thema an und führe weitere Messungen durch.

hartmut1Wichtelmann · Answer

Ich habe den Fehler glaube ich gefunden:
Schaut mal links unter den hellblauen ELKO, unter der 1N4007 Diode. Ist/war das ein "Opfer"-Widerstand?
Wir hatten zu der Zeit auch ein Gewitter, kann es damit zusammenhängen? Wie wahrscheinlich wäre so ein Fehler, wenn es sonst kein anderes Gerät im Haus erwischt hat?
Oder kann es andere Ursachen geben? Kann damit noch mehr kaputt sein oder ist das dann eher unwahrscheinlich?
Weiß jemand den Wert des Widerstandes, wenn es denn einer war?

Nachtrag: der ELKO hat keinen Durchgang, solle also keinen Kurzschluss haben, ebenso wie der Spannungsregler links vom grünen ELKO.

hartmut1Wichtelmann · Answer

Darf ich den Beitrag nochmal hochschieben, ich komme ohne eure Hilfe da leider nicht weiter. Welches Bauteil mit welchen Werten ist das?

Telo · Answer

Man muss wissen, in welchem Schaltkreis sich dieser defekte Widerstand befindet. Gib bitte die Bezeichnung dieser Leiterplatte an – schau mal, hier wird genau derselbe Defekt beschrieben.
https://elektrotanya.com/content/hormann-supr...-kapu-elektronika-nem-mukodik#google_vignette

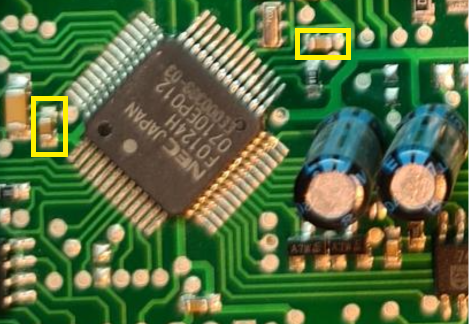

Ist diese mit einem roten Kreis markierte Diode funktionsfähig? Miss sie bitte.
Überprüfe und miss, ob der Prozessor die richtige Spannungsversorgung erhält, überprüfe diese Diode und den defekten Widerstand. Befindet er sich am Eingang oder am Ausgang dieses 7805?

hartmut1Wichtelmann · Answer

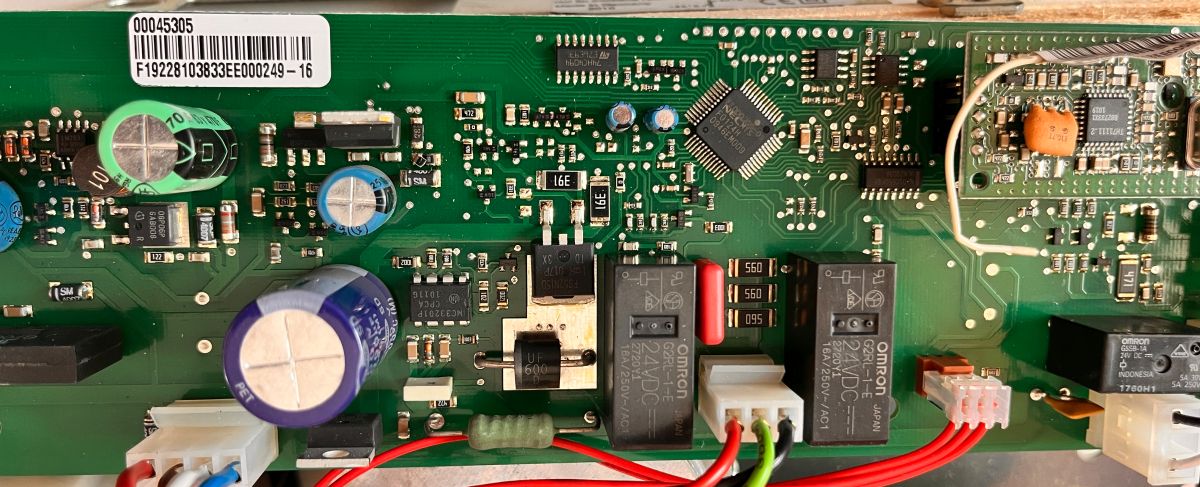

Also auf der Bauteilseite ist ein Aufkleber mit Barcode und die Nummern: 00045305 F19228103833EE000249-16
Rückseitig 940VO GF 201 1006

Also die Leiterbahn geht vom Pin 1 des Festspannungsreglers über die Gleichrichterdiode SM 4007 zum defekten Bauteil (vermutlich dann eine Diode?) von dort zu "A3 D5" und weiter zu dem Widerstand und weiss nicht wohin noch. Kann das so etwa sein und hilft das?

Telo · Answer

Dieses defekte Bauteil ist ein SMD-Widerstand. Miss diese Dioden, um festzustellen, ob sie keinen Kurzschluss haben, sowie die Diode, die sich am Anschluss befindet, wie auf dem Foto zu sehen ist, das ich hochgeladen habe. Miss die mit dem gelben Kreis, ob der 7805 keinen Kurzschluss hat und ob der Prozessor keinen Kurzschluss hat. Durch diesen defekten Widerstand erhält der 7805-Regler keine Spannung am Pin 1.

hartmut1Wichtelmann · Answer

Entschuldigt bitte meine Nachlässigkeit, teilweise und Unkenntnis geschuldet.
Ich versuche es mal richtig tu stellen.

So die SM4007 oben neben dem Stecker Diodentest - am Ring 770mV, andersrum 1900mV steigend bis OL.
Die SM4007 im Bild über dem defekten Widerstand wie oben 716mV / Widerstandsmessung kein Ergebnis.
A3D5 unter defektem Widerstand wie oben 806mV / Widerstandsmessung kein Ergebnis.
Spannungsregler
Diodentest - an 2 + an 3 Durchgang / Widerstandsmessung 2,2Ω
Diodentest - an 1 + an 2 705mV - an 2 + an 1 1900mV steigend bis Overload (OL) / Widerstandsmessung 18mΩ
NEC Widerstandsmessung
Pin 6 gegen 4 konnte ich keinen Widerstandswert ermitteln, warum weiß ich nicht
Pin 6 gegen 26 wie zuvor
Pin 39 gegen 26 wie zuvor

Hoffe das waren die richtigen?

Telo · Answer

Ich verstehe nichts von diesen Messungen, zwischen 2 und 3 hast du 2,2 – was für ein Widerstand ist das denn???

hartmut1Wichtelmann · Answer

Entschuldigung, ich habe versucht die Messwerte nochmal zu überarbeiten, habs oben im Beitrag korrigiert.

inot · Answer

Ist die Anode der Diode mit der Markierung A3D5 auch mit Pin 2 des Spannungsreglers verbunden? Falls nicht, dann welchen Wert hat die Spannung gemessen zwischen Anode und Pin 2 des Reglers?

hartmut1Wichtelmann hat geschrieben:
Diodentest - an 2 + an 3 Durchgang / Widerstandsmessung 2,2Ω

Wenn damit der oben genannte Regler gemeint ist, dann ist das nicht in Ordnung.

Telo · Answer

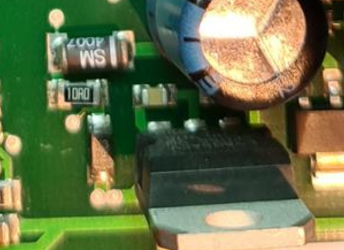

Ich weiß nicht, ob du die Reparatur bewältigen kannst, und außerdem lohnt es sich vielleicht gar nicht, sie zu reparieren. Du solltest die Dokumentation des Prozessors heranziehen, in dessen Stromversorgung nach SMD-Kondensatoren suchen und messen, ob ein Kurzschluss vorliegt. Sollte ein Kurzschluss vorliegen, wäre es sowohl unsere als auch deine Zeitverschwendung, die Platine zu reparieren – sie ist dann Schrott. Ist der Prozessor nicht beschädigt, was ich bezweifle, besteht eine Chance auf die Reparatur. Hat der Autor gelesen, was ich ihm per Privatnachricht geschrieben habe? Dieser defekte SMD-Widerstand trägt die Beschriftung „100 10 Ohm“.

inot · Answer

Die Stromversorgung dieses Mikrocontrollers erfolgt über die Pins 4 (VDD) und 6 (VSS).

hartmut1Wichtelmann hat geschrieben:
Pin 6 im Vergleich zu Pin 4 – ich konnte den Widerstandswert nicht bestimmen, ich weiß nicht, warum

Daraus folgt, dass der Verfasser des Themas versucht hat, an der richtigen Stelle zu messen.
Die Versorgungsspannung der Ports erfolgt über Pin 26 (EVS) und 27 (EVDO).

Telo · Answer

Es wäre besser, wenn er mit dem sogenannten Halbleiter-Messgerät messen würde, indem er die Messspitzen dreht – vielleicht liegt bereits ein Unterbruch vor und der Prozessor ist hinüber.

hartmut1Wichtelmann · Answer

20,6V Hinzugefügt nach 10 [Minuten]: Habe ich leider nicht, auf den Versuch müsste man es ankommen lassen. Bisher haben wir definitiv einen 10 Ohm Widerstand defekt. Pin 2 des Spannungsreglers gegen die Spannungsfreie Seite des defekten Widerstandes ergibt keinen Kurzschluss (>20MΩ).

inot · Answer

Es wäre vorteilhaft, noch einmal die Messungen der Versorgungsspannungswege direkt am Mikrokontroller durchzuführen. Dazu mit Diodentest an den gekennzeichneten Kondensatoren messen. Kann sein, dass der Schutzlack die vorherigen Ergebnisse verfälscht hat.

Telo · Answer

Eher an den Kondensatoren, der Autor hat kein solches Messgerät. Baue diesen 10-Ohm-SMD-Widerstand ein und schließe die Stromversorgung an. Miss dann die Spannungen am 7805, sofern tatsächlich keine der besprochenen Dioden einen Kurzschluss aufweist.

inot · Answer

Wir gehen weiterhin davon aus, dass es sich bei diesem integrierten Schaltkreis um einen 5-V-Spannungsregler handelt, aber ich frage mich, warum diese Schaltung so aufgebaut ist. Eine Diode in Durchlassrichtung, eine andere in Sperrrichtung. OK, vielleicht ist es eine Zenerdiode, aber in Reihe mit einem 10-Ω-Widerstand? Außerdem, wenn tatsächlich ein Kurzschluss zwischen GND und dem Ausgang vorliegt (so lassen es zumindest die Messungen vermuten), wird es nach dem Anschließen des Ganzen wieder qualmen. Am besten wäre es, wenn man die Platine von der Rückseite aus betrachten könnte, um zu sehen, wie das Ganze verbunden ist.
[F]

hartmut1Wichtelmann · Answer

Ggf. hilft Euch das. Es ist aber sicher, dass das defekte Bauteil ein 10Ohm Widerstand ist? Gibts einen Schaltplan oder gibt es eine Vergleichsplatine? Was muss ich beachten? Welche Bauform, Belastbarkeit usw?

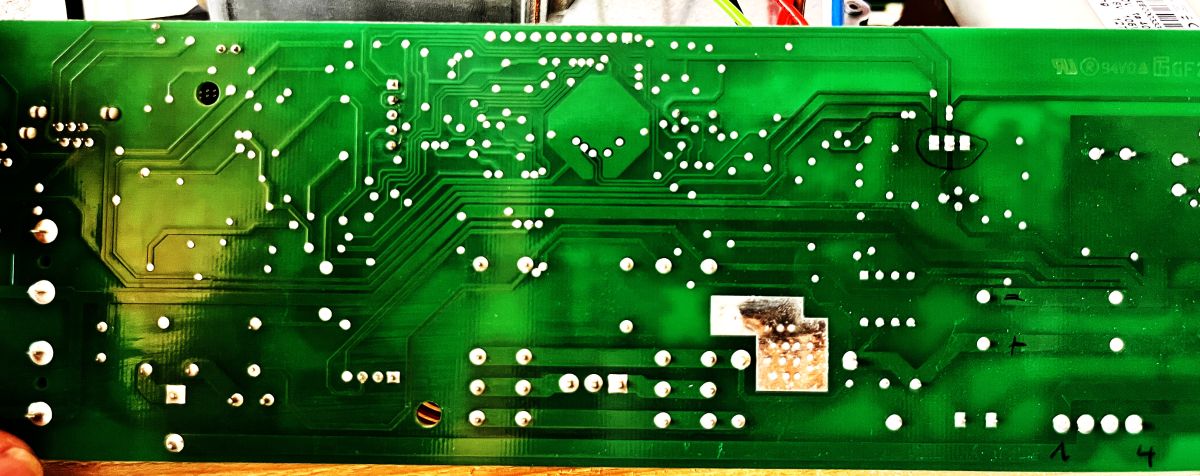

Hab noch bisl mit dem Kontrast gespielt, ist so besser zu erkennen.

inot · Answer

Ist der Pin 1 vom Spannungsregler 7805 nur mit der Diode verbunden oder verzweigt die Leiterbahn noch woanders (Bauteilseite)?
Wenn nicht, dann ist der defekte Widerstand zuständig für die Eingangsspannung des Reglers. Miss noch mal (Diodentest) zwischen Anschlüssen 2 und 3 des Reglers. Falls Kurzschlusses, wiederhole die Messung nach Entfernung des 7805.
