Flashen des LN882H mit Open-Source-Firmware im Tasmota/Esphome-Stil - inkl. Backup-Prozedur

Hier zeige ich, wie man die neuen LN882-Module einfach über den UART flashen kann, genau wie den ESP8266. Das Flashen dieser Module wird es bald ermöglichen, sie aus der Cloud zu befreien und mit dem Home Assistant zu verbinden. Ich habe bereits einige der technischeren Details in the LN882H datasheet topic behandelt, daher werde ich hier nur die Anleitung zum Ändern der Firmware vorstellen.

Vorbereitung der Hardware
Man braucht einen USB-zu-UART-Konverter und eine zuverlässige 3,3-V-Stromversorgung. Die Stromversorgung direkt über den 3,3-V-Pin des USB-zu-UART-Konverters funktioniert möglicherweise nicht.
Das Verfahren ist dem von ESP8266 und BK7231 sehr ähnlich, hier kann man sich unsere Flash-Tutorials ansehen:
https://www.youtube.com/@elektrodacom
Aber grundsätzlich muss man im Fall von LN882 Folgendes anschließen:
- Modul TX -> UART RX
- Modul RX -> UART TX
- Modul GND -> UART GND
- Modul 3V3 -> UART 3V3 (man muss sicherstellen, dass USB UART den 3V3-Modus unterstützt und sich im 3V3-Modus befindet, falls dieser wählbar ist)
- Modul BOOT/GPIOA9 -> GND
GPIOA9 muss während des gesamten Flash-Vorgangs auf LOW bleiben (nicht trennen!)
Sobald alle Verbindungen hergestellt sind, den USB-zu-UART-Konverter an den Computer anschließen.

HINWEIS: Wenn der Flash-Versuch fehlschlägt oder man ein zweites Mal flashen möchte, den USB-zu-UART-Konverter unbedingt von dem Computer trennen und ihn wieder anschließen, während das BOOT-Signal LOW gehalten wird.

Auslöten des Moduls usw.
Wenn du neu im Löten bist, kannst du dir einige unserer BK7231-Flash-Tutorials ansehen. BK7231 ist ein anderes Modul, aber die Lötmethode ist dieselbe. Zum Beispiel:

Mit Flussmittel, zusätzlichem Blei-Zinn-Lot und Entlötlitze lässt sich das Modul problemlos entlöten.

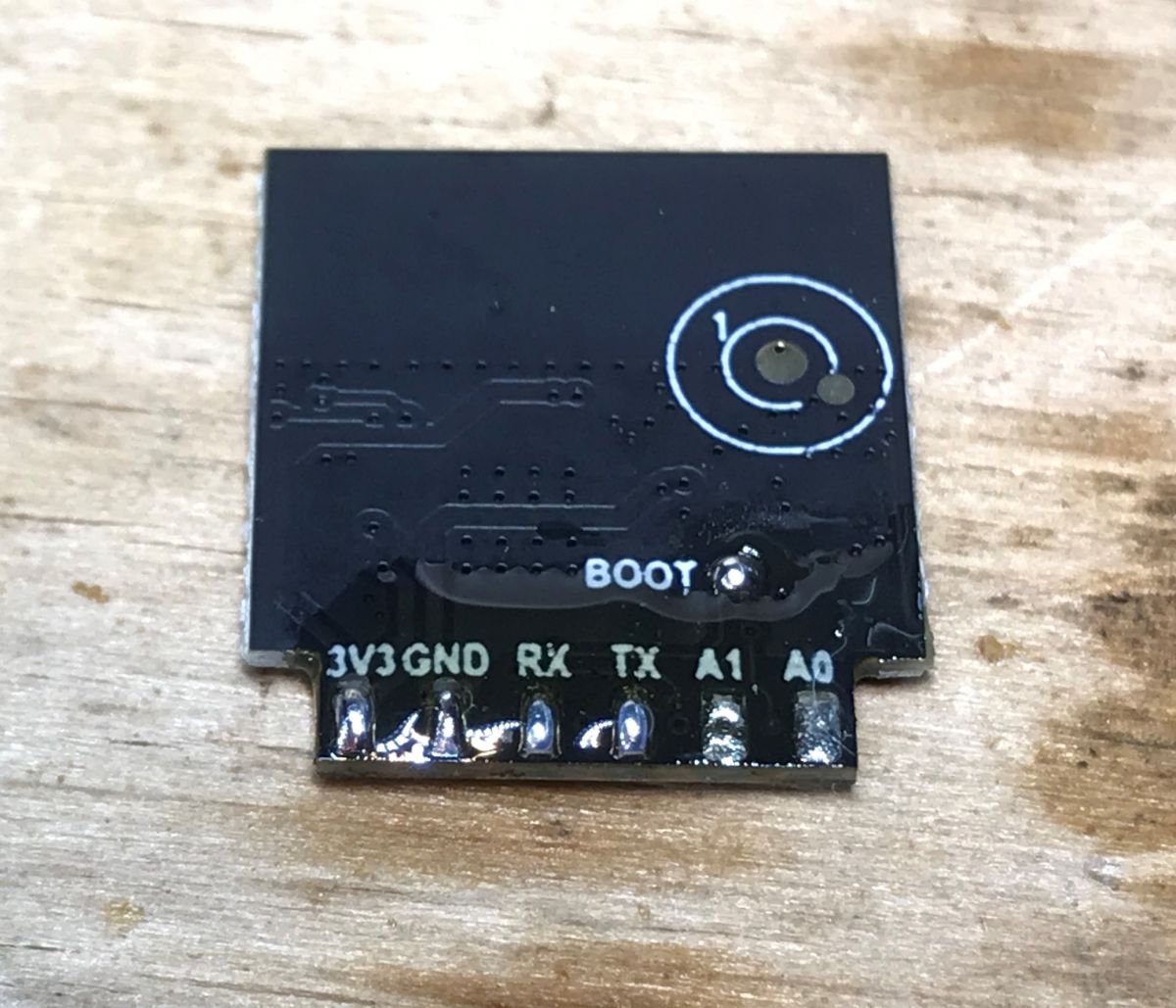

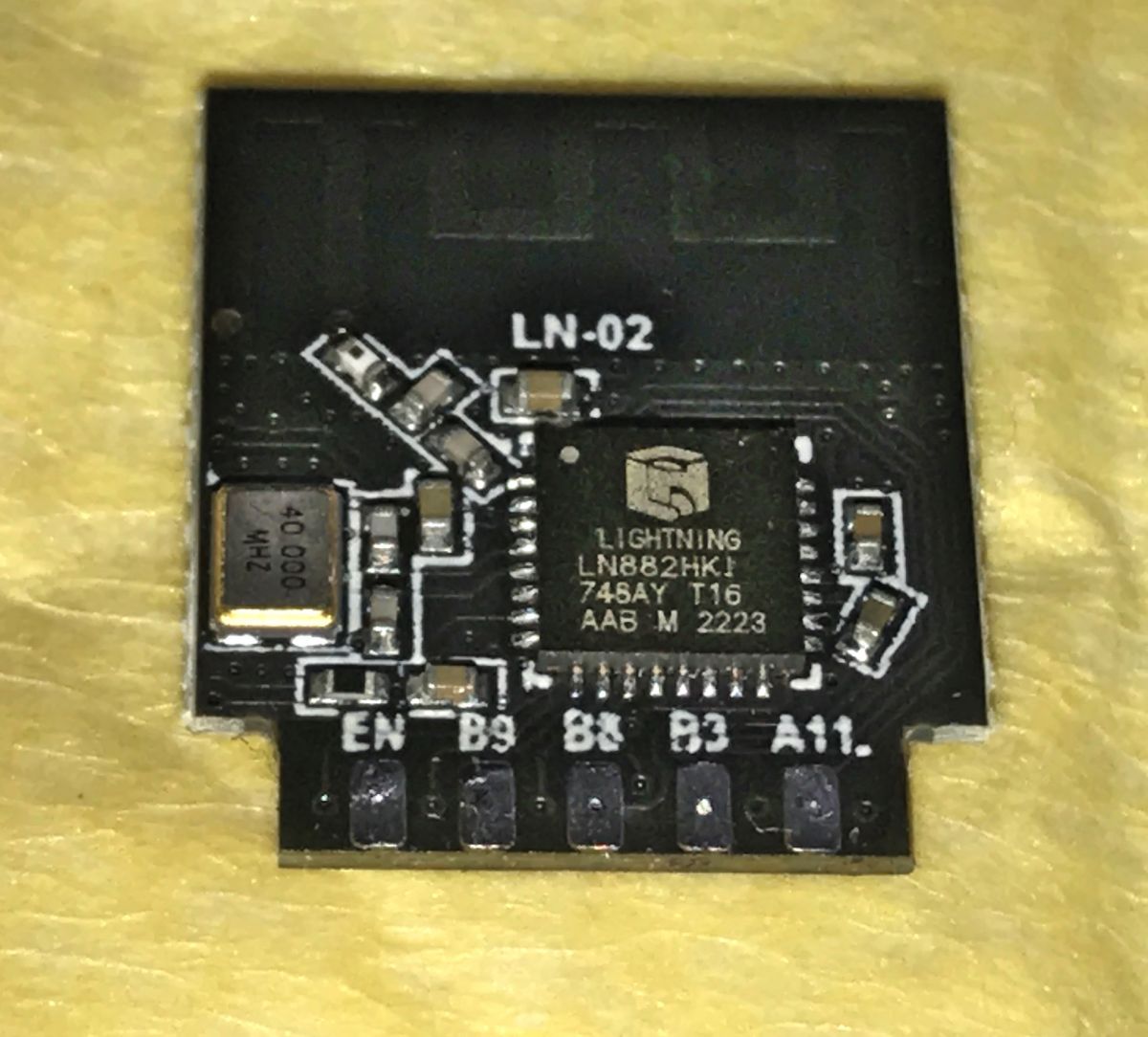

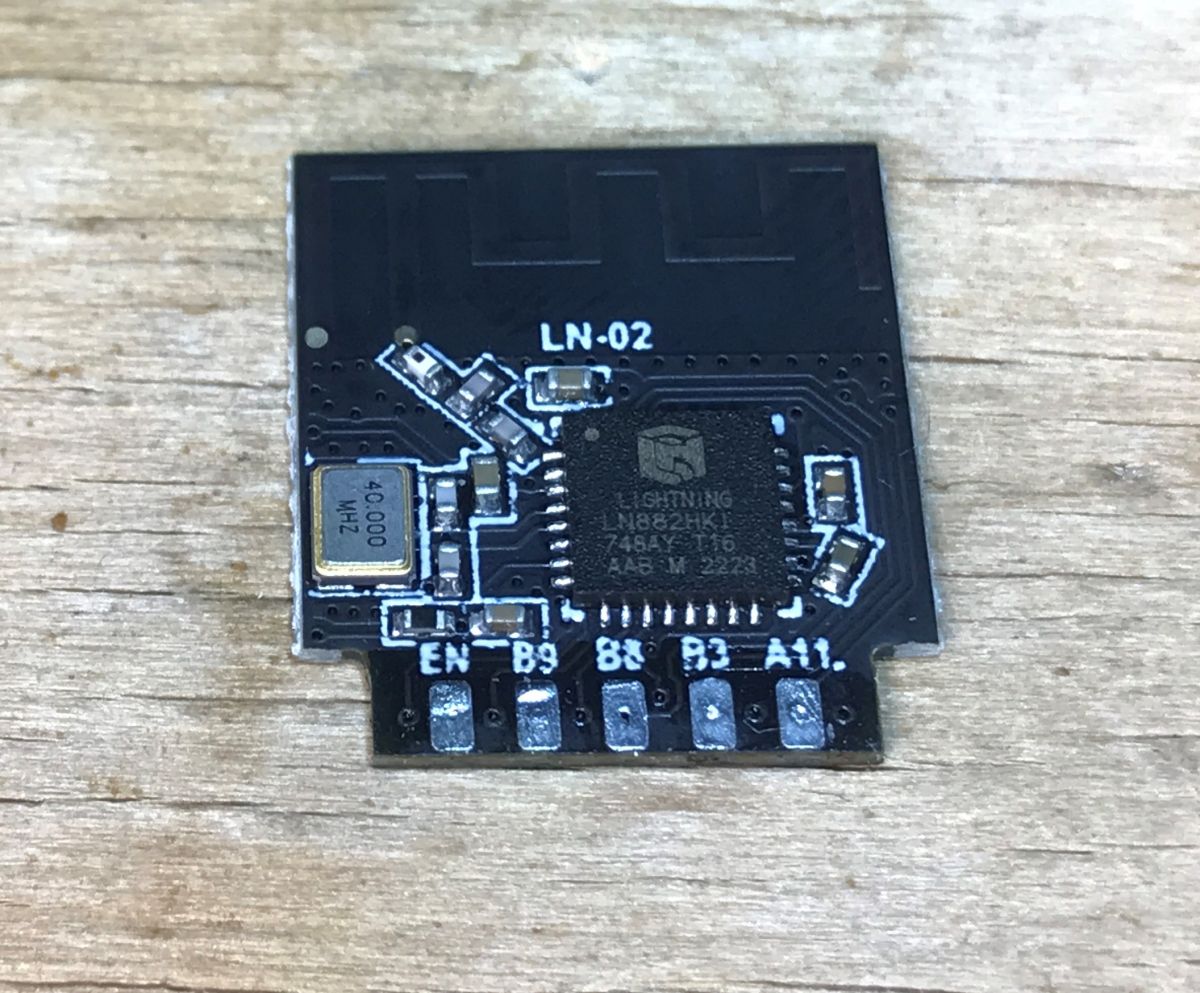

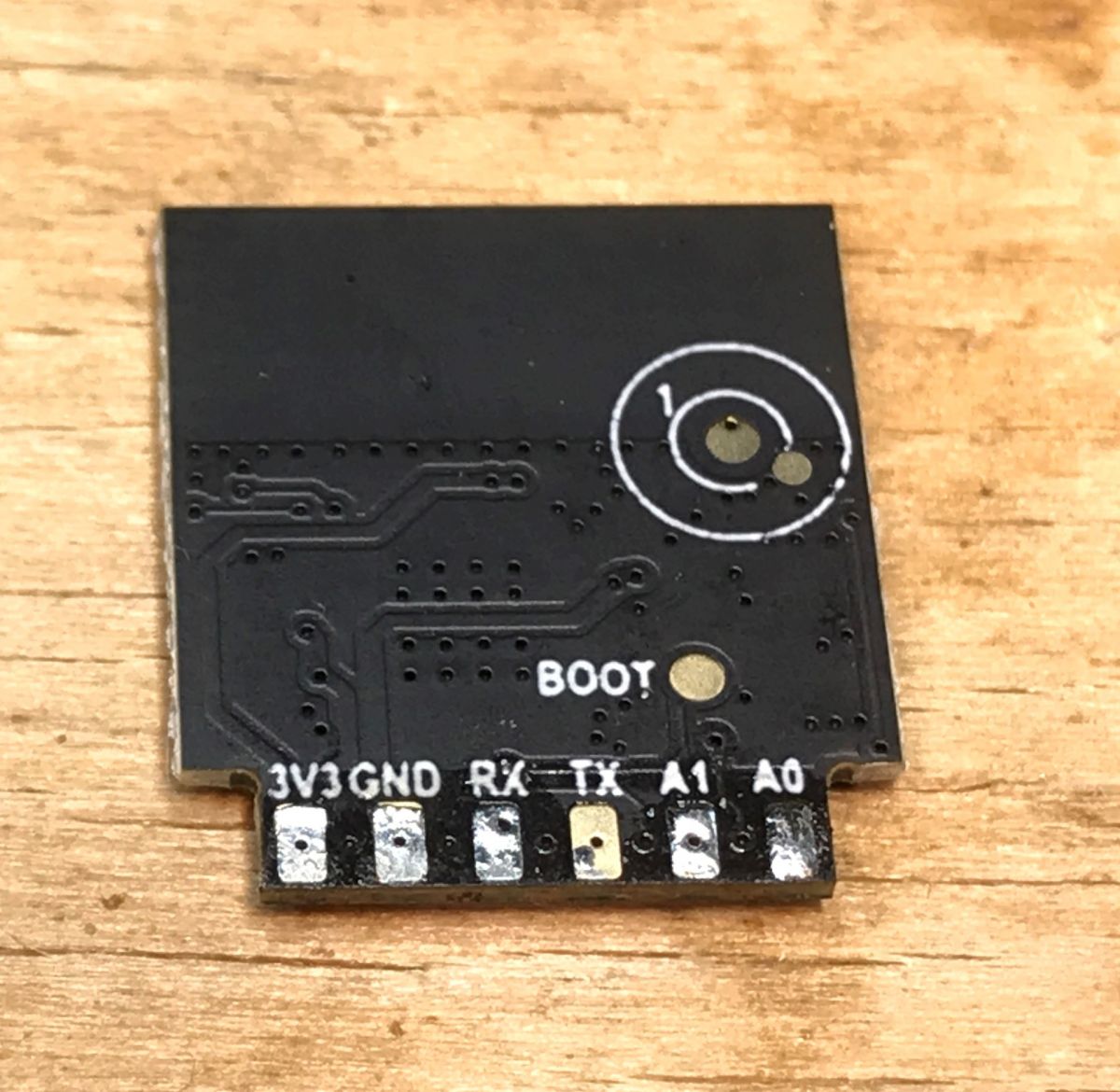

Hier ist das entlötete Modul:

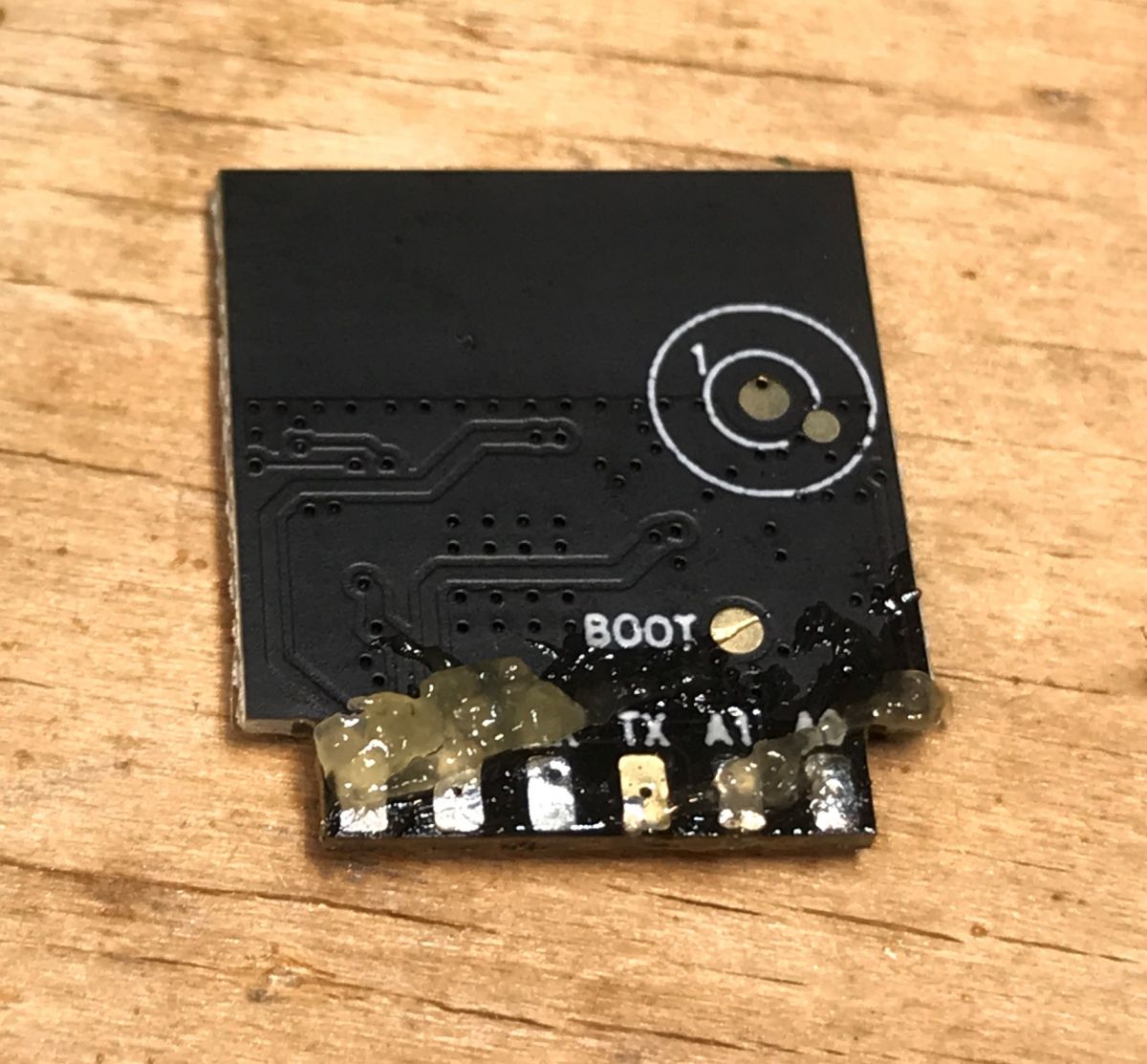

Um die Drähte leicht zu verlöten, zunächst etwas Flussmittel auftragen:

Dann etwas Blei-Zinn-Lot auf die Lötflächen geben (auch die Drähte verzinnen):

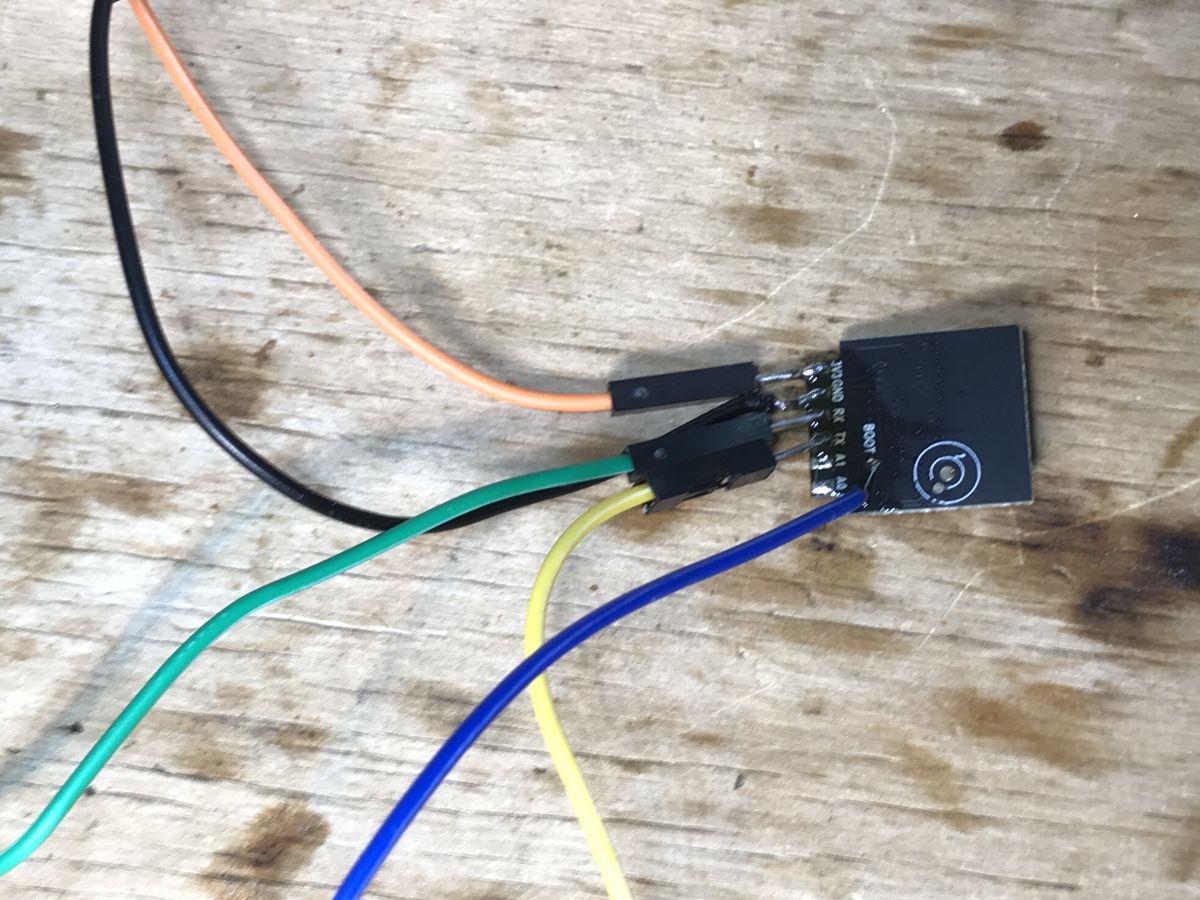

Dann die Drähte löten:

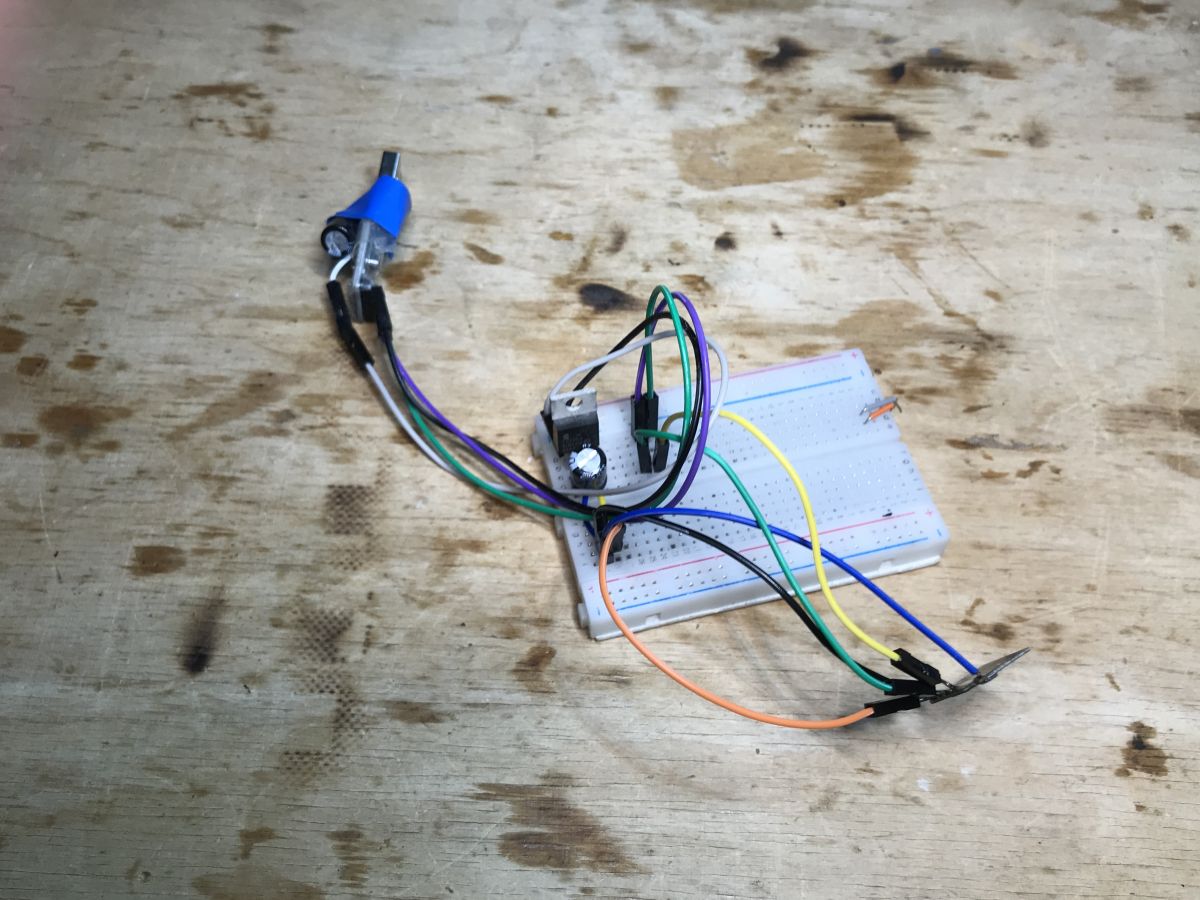

Und schließlich meine Schaltung – es ist ein USB-zu-UART-Konverter im 3,3V-Modus mit einem zusätzlichen AMS1117-3,3V / TC1264-3,3V-LDO auf dem Steckbrett, damit ich eine zuverlässige 3,3V-Stromquelle bekomme:


Original-Firmware-Backup erstellen
Beide Archive in ein einziges Verzeichnis entpacken, z. B:

Dorthin in CMD navigieren, Python installieren, falls es fehlt, COMx zu dem Namen deines COM-Ports ändern, z. B. COM15, und den Befehl ausführen:

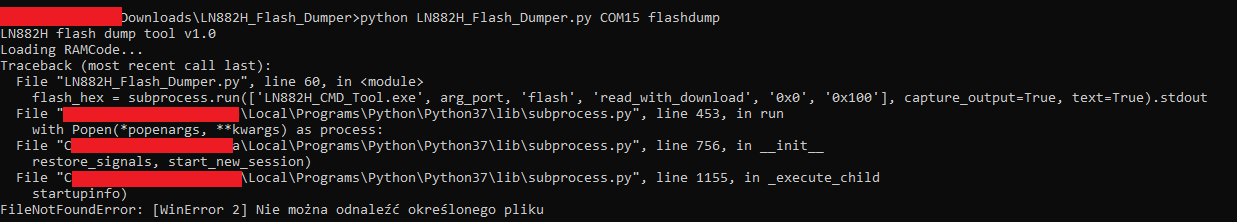

HINWEIS: du musst dich im selben Verzeichnis wie das Python-Skript befinden! Andernfalls erhältst du diese Fehlermeldung:

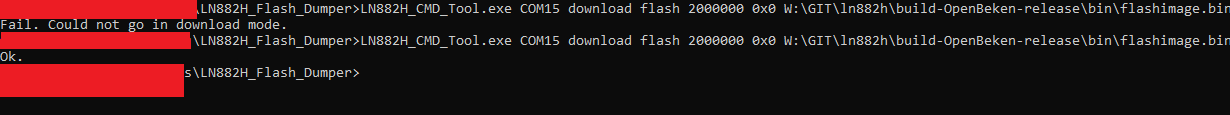

Falls du etwas falsch angeschlossen oder RX und TX vertauscht hast, erhältst du Folgendes:

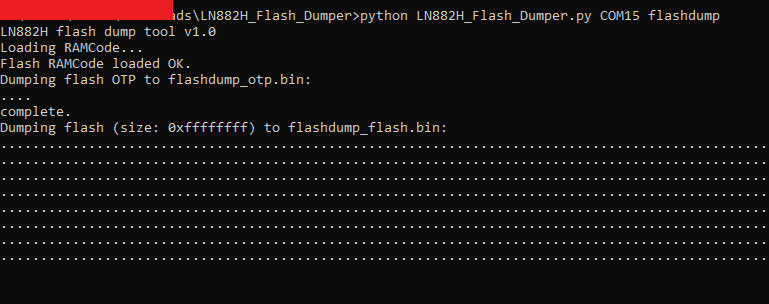

Andernfalls wird ein langsamer und langer Flash-Dump-Vorgang gestartet:

Das Flash-Lesen wird bis zum Ende des Flashens fortgesetzt und mit der folgenden Meldung beendet:

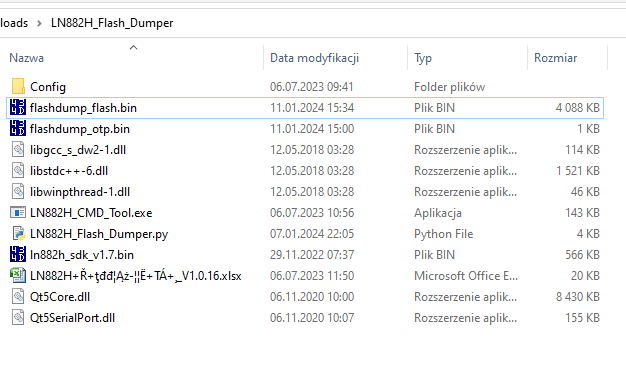

Dies ist kein Fehler! Die Dump-Dateien werden hier erstellt:


Neue Firmware flashen
Besorge dir zuerst die neue Firmware für die NL882H-Plattform. Sie sollte hier verfügbar sein, entweder über den Link oder die Registerkarte Releases:
https://github.com/openshwprojects/OpenBK7231T_App/blob/main/docs/LN882H.md
https://github.com/openshwprojects/OpenBK7231T_App
Navigiere zum Verzeichnis, genau wie beim Flash-Backup, und verwende dann:

Das Flashen dauert einige Augenblicke:

Um die Firmware auszuführen, alles von der Stromversorgung trennen, den BOOT von der Masse trennen und die Stromversorgung wieder anschließen:

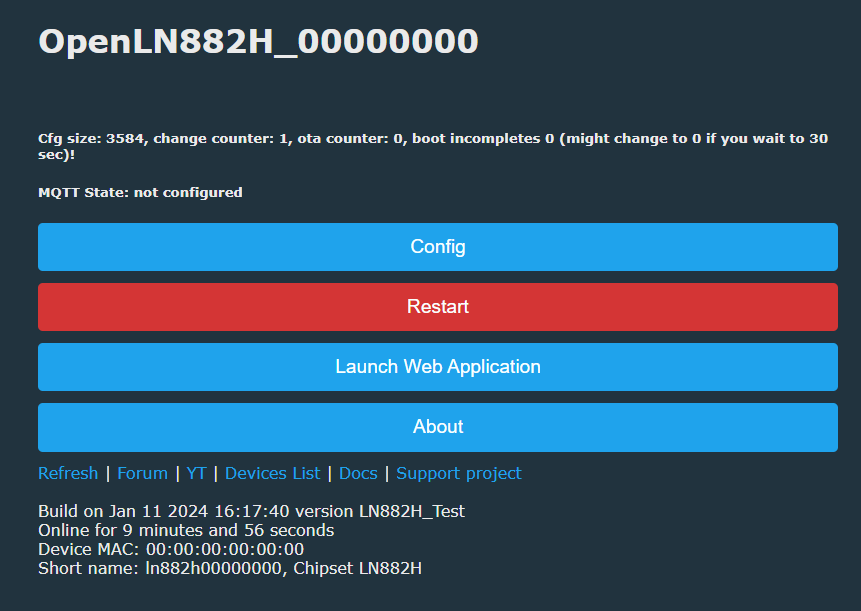

Eine Verbindung zum Zugangspunkt herstellen, die Seite 192.168.4.1 öffnen und das Gerät konfigurieren wie jedes andere OpenBeken/OpenBL602/OpenW600/OpenW800/OpenXR809/Tasmota-Gerät.

OBK-Tipps sind auf unserem Kanal zu finden:
https://www.youtube.com/@elektrodacom
Eine allgemeine Liste von IoT-Geräten und eine Liste von Tutorials ist hier:
https://openbekeniot.github.io/webapp/devicesList.html

Anhänge
Dies sind die Tools, die zum Flashen verwendet werden, wie in diesem Thema beschrieben:


Zusammenfassung
LN882H ist sehr einfach über UART flashbar, genau wie ESP. Man muss 5 Drähte anlöten: 3,3V, Masse, RX, TX und Boot-Signal, wobei Boot auf low gezogen werden muss, damit der Bootloader funktioniert. Denke daran, nach jedem Flash-Vorgang das gesamte Modul aus-/einzuschalten, dies ist obligatorisch. Das Flash-Verfahren ermöglicht es, unsere Multiplattform-Firmware zu flashen, damit die Geräte mit Home Assistant arbeiten können und frei von der Cloud sind.
PS: Zum Zeitpunkt der Veröffentlichung dieses Themas ist der LN882H-Port noch in Bearbeitung, also bitte geduldig warten, bis die Veröffentlichung auf Github stattfindet.
