    Silvercrest S16-UB13 - Netzteil der Heizdecke

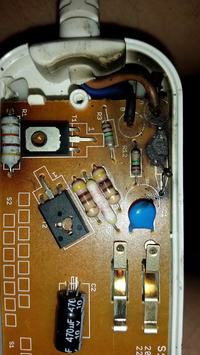

    Das Netzteil, nach dem Öffnen, stellte sich als beschädigt heraus, Widerstände angebrannt, ich kann die korrekten Werte nicht ablesen. Ich hoffe, jemand hat diese Decke und gibt mir die Werte dieser Elemente oder veröffentlicht ein Foto eines funktionierenden Netzteils. In LIDL gekaufte Decke, Symbole auf dem Gehäuse des Netzteils/Controllers S16-UB13, Schaltung auf der Leiterplatte ist HT66F30. Der beschädigte Widerstand ist R12 und der daneben am Rand der Platine, die verbrannte Stelle erlaubt es nicht, die Markierung zu lesen.
  • Moderator
    Veröffentlichen Sie ein Foto des Netzteils. HT66F30 ist ein +5V Mikrocontroller.
  • Niveau 17  
    Mit Messgerät gemessen, R12 und R3 haben jeweils 960 kΩ, während der durchgebrannte F1 ist die Sicherung. Ich werde Ihnen den Wert nicht angeben, da sich das Bauteil in einem Schrumpfschlauch befindet und nicht abgelesen werden kann. Im Allgemeinen ist dieses Netzteil ausverkauft, mein drittes ist bereits kaputt, einfach so, gestern funktionierte es und heute lässt sich nicht mehr einschalten.
  • Niveau 17  
    Bei mir ist diesmal der F2 durchgebrannt, aber nach dem Austausch erwärmen sich die Widerstände daneben, sodass T1 und/oder T2 wahrscheinlich immer noch beschädigt sind. Wenn bei Ihnen F1 kaputt ist, liegt möglicherweise ein Problem in der Decke selbst und nicht in der Steuerung und nach dem Austausch wird alles durchbrennen.
  • Niveau 1  
    Hello!
    Do you can tell me the value of thermal fuse F2?
    Do you can tell me the value of a resistor in addition thermal fuse F2?
    My Silvercrest S16-UB13 bought in Lidl Cro these parts are burned out and do not see the marks.
    Thanks in advance!
    P.S. Burned parts are indicated in the picture attached

    Silvercrest S16-UB13 - Netzteil der Heizdecke
  • Niveau 12  
    Thank you for your help. Blanket dumped garbage. The posts I figured it was junk and I wish the west. ;-)
  • Niveau 8  
    Hi, I have the same problem. Please can you tell me, what resistor F2 should I buy? Thank you very much.
  • Niveau 8  
    Hi,
    Look here. It is a new one.

    Silvercrest S16-UB13 - Netzteil der Heizdecke

    I find nowhere to buy the fuse. It is from Tamura Japan. 102°C 2A.
  • Niveau 8  
    Ohhh...super :) Thank you very very much :) Czech e-shops have these fuses, but only 1A (http://www.gme.cz/radialni-tepelna-pojistka-nec-tsm102r-p530-050), are you sure it is 2A? There are only 115°C/2A which can I buy (http://www.gme.cz/radialni-tepelna-pojistka-tsm115r-p530-052)? Thank you very much.
  • Niveau 8  
    I have found this flyer in www.
    And I have unsoldered and photographed my fuse.
    If you find a shop of this temperature fuse sold, please post it here.
    Flyer found on google: eska-fuses.de/fileadmin/produkte/Temperature_2012.pdf

    Silvercrest S16-UB13 - Netzteil der Heizdecke Silvercrest S16-UB13 - Netzteil der Heizdecke
    Anhänge:
  • Niveau 8  
    This type I have found. But how do you want the heating resistors position? And where is the difference between T2F and A2-F? I am not a specialist and I do not want to burn. :not:
  • Niveau 8  
    Can you please add links to T2F and A2-F? The position is a question. I think there is a lot of space inside, it should pass there.
  • Niveau 8  
    T2F is the original and A2-F have you found. Where is the different between T and A?
  • Niveau 8  
    I was looking for the same parameters as you wrote there (102°C, 2A). I have found only radial type. Original is axial type. But both are thermal fuse. I think it should work same way. But I am thinking about use the NEC TSM102R (http://www.gme.cz/radialni-tepelna-pojistka-nec-tsm102r-p530-050) - but paremeters are: 102°C, 1A.

    Dodano po 21 [minuty]:

    Silvercrest S16-UB13 - Netzteil der Heizdecke

    Please can I ask you for a favour? Can you please lock at F1, if both fuses are the same (F1 and F2)?

    Thank you very much.

    Whole time we are talking about F2, but my problem is F1 (as shown on the picture).
  • Niveau 8  
    The resistor should be: 1R 0411 2W 5% (http://www.gme.cz/rmo-1r-0411-2w-5-p114-108). Thank you very much ;)
  • Niveau 8  
    I sent picture of the resistor to another shop and they recommended the almost same type: 1R00; 1,5W; 500V; TK300(http://www.ges.cz/cz/2w-metall-1r00-GES05301645.html).
  • Niveau 8  
    The resistor did not solve my problem. Still not working.

    Do anyone know what is output power (what is voltage input into the electric blanket)? Please can you measure Volts, Watts and mA for each level for me?

    Thank you very very much :)
  • Niveau 9  
    Проверти нагрузку одеяла - она должна быть 200 Ом + внутри диод встроен , если меньше как у меня 50 Ом , то в мусор одияло - короткое . Резисторы по 4,7 кОм

    Check the load of the blanket - it should be 200 Ohm + inside the diode is built-in, if less like I have 50 Ohms, then the garbage blanket is short. Resistors of 4.7 kΩ.
