Philips 55PFL6188 ohne Funktiom

255 2
  • Niveau 1  
    Das Gerät hat sich von allein ausgeschaltet und ist ohne Funktion.
    Die LED blinkt auch nicht.
    Möglicherweise ein Netzteilfehler.
    Die Sicherung ist o,k, einige Spannungen konnte ich messen z.B. 3,2 Volt an Pin 9 des Steckers.
    Bei gezogenem Netzstecker und externen 3,2 Volt auf Pin neun blinkt die LED 3 mal.
    Hat jemand einen Schaltplan mit Layout des Netzteils oder hat jemand eine andere Idee?
    Netzteil Nummer : 2722 171 90777 Rev 0
    Mainboard : 3104 3228 82001
    Grüße
  • Niveau 32  
    Es ist möglich, dass es sich nicht um ein beschädigtes Netzteil handelt, sondern um eine mangelnde Kontrolle durch die Logik. Zum Einschalten muss das Netzteil eine Haltespannung erzeugen und die Platine muss eine Spannung ausgeben, die es anderen Spannungen ermöglicht, anzusteigen.
  • Servicetechniker RTV
    Wie Kollege oben schreibt, suche nach einem Servicehandbuch.
    Serviceanleitung und Schaltplan 55PFL7108S/60
    * Panel: LC550EUF (PF) (F1)
    Chassis: QFU1.2E LA
    * betrifft 55PFL6188S/12 und
    Spoiler:
    47PFL7008H, 47PFL7008K, 47PFL7008S, 47PFL7108H, 47PFL7108K, 47PFL7108S
    55PDL8908D, 55PDL8908S, 55PDL8908S, 55PFL6008H, 55PFL6008K, 55PFL6008S, 55PFL6008T, 55PFL6158K, 55PFL6158S, 55PFL6188K, 55PFL6188S 55PFL6198K, 55PFL6678K, 55PFL6678S, 55PFL7008H, 55PFL7008K, 55PFL7008S, 55PFL7108H, 55PFL7108K, 55PFL7108S, 55PFL8008K, 55PFL8008S
    60PFL6008H, 60PFL6008K, 60PFL6008S, 60PFL8708S
    65PFL9708S
    84PFL9708, 84PFL9708S.

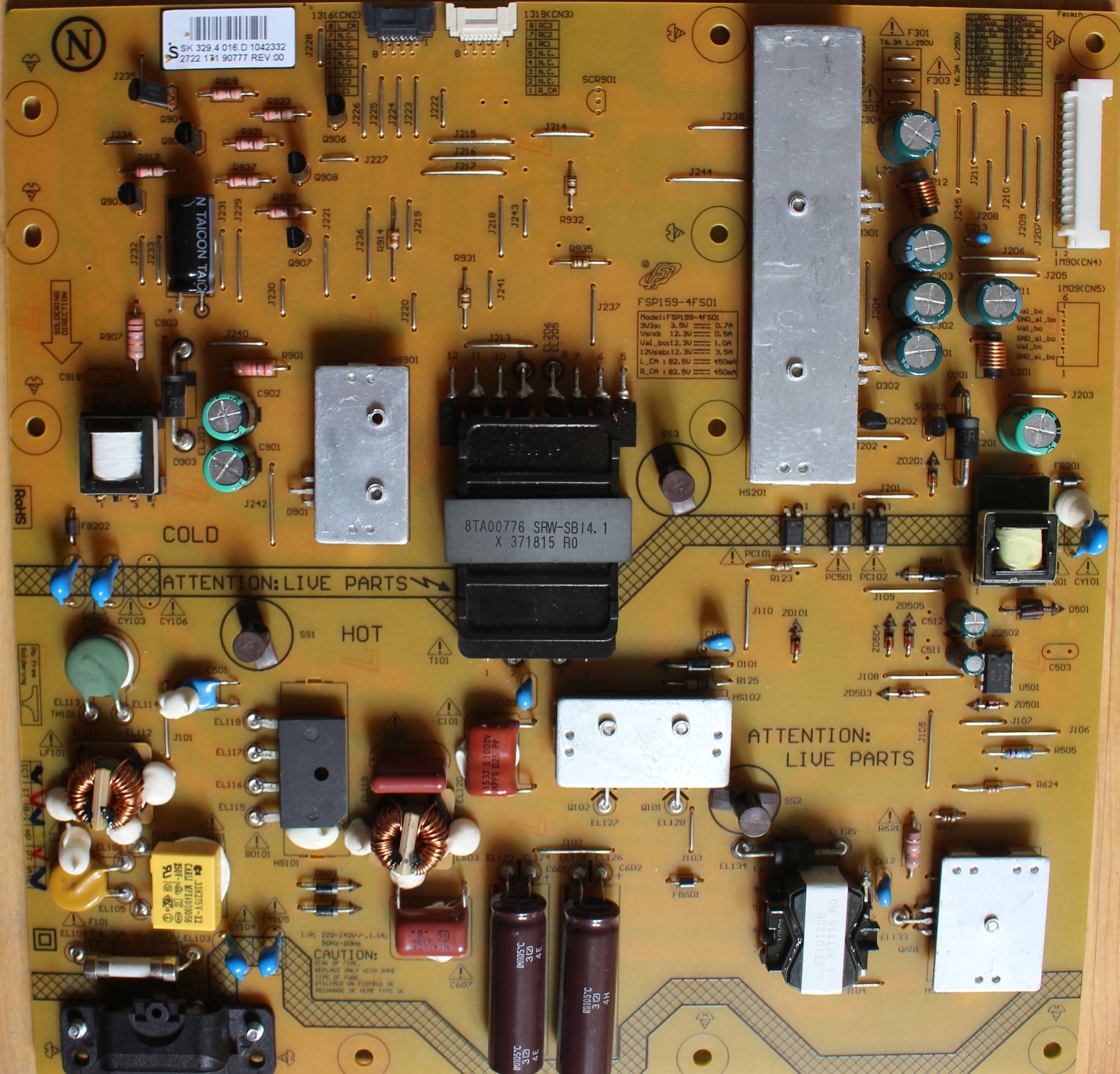

    Es wurde dort ein Netzteil gezeigt 2722 171 90777 (FSP159-4FS01)

    Zitat:
    Power Supply (PSU): FSP159-4FS01
    * LED driver (backlight): integrated into PSU
    -PWM LED driver: BD9479FV

    PWM Power: FSB117H (Standby 8pin), FAN7930C (PFC), SSC9522S (PWM resonant)
