Hallo zusammen,
ich möchte einen Schiebetürantrieb in Betrieb nehmen, aber leider klappt das nur teilweise.
Die Tür fährt beim Power-Up eine Initialisierungsfahrt und bleibt dann offen. Beim Schießen des Notverriegelungsschalters geht diese schnell zu. Beim Schließen des Schlüsseltasters geht sie auf. Auf die beiden Kontakte für ÖffnenInnen (KI) und ÖffnenAussen (KA) reagiert sie nicht.

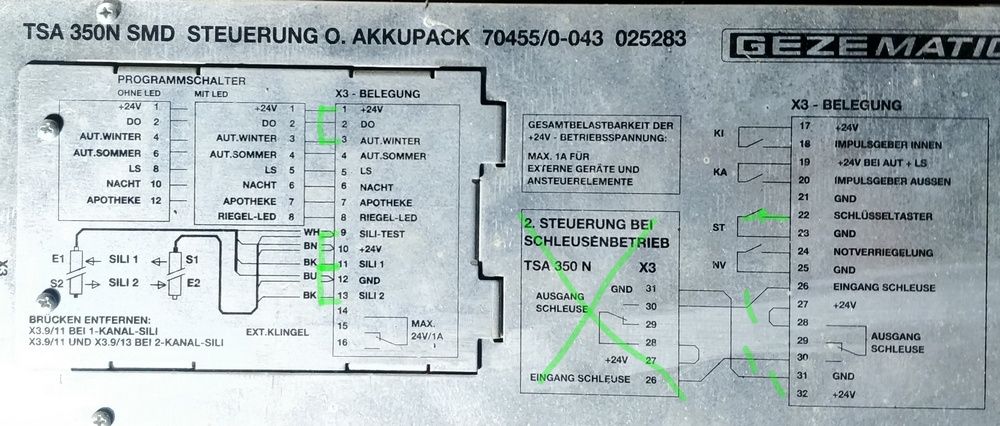

Der Schaltplan und weitere Informationen sind auf der Steuerung aufgedruckt. Ich habe mit grün eingezeichnet was ich als Minimal-/Testbetrieb verdrahtet habe.
* +24V auf Aut(omatik)-Winter
* SILI-Test auf SILI 1 und SILI2 (Sicherheitslichtschranke) damit sollten die beide auf 'kein Hindernis' stehen. Die StatusLEDs SILI-2 und -2 dazu leuchten dann - wie auch wenn ich die echten Lichtschranken anschließe und aufeinander ausrichte:
*An KI (innen) und KA (aussen) habe ich je einen Taster, auch hier leuchten die StatusLEDs bei Betätigung auf (IMP-Geber KA / KI).
* an ST und NV einen Schalter - der ST ist NormalClosed (NC) (?)

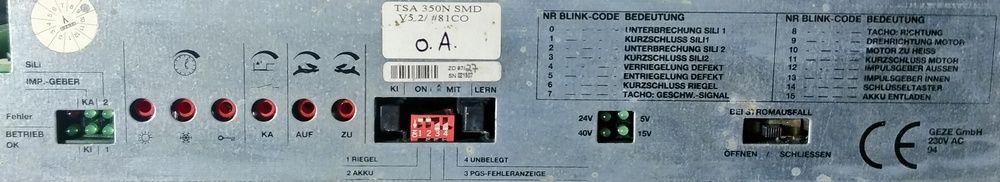

* die Power Ctrl LEDs leuchten alle (anders als auf dem Bild unten).
* Betrieb-OK leuchtet.
Also NICHT die Drehtür mit 'T':
GEZE TSA350NT ->Drehtür
GEZE TSA350N -> Schiebetür 2-flügelig aus den 1990ern (meine 09/ 1997), also von knapp vor dem Internet
.
Vielleicht hat Jemand alte Unterlagen, Wissen aus seiner Jugend als Installateur oder einen Tipp.
Die komplette Bezeichnung ist:
GEZEMATIC TSA 350N SMD Steuerung 70455/0-043 025283
Fragen:
1) warum gehts nicht ?
2) was macht der LERN-Taster
3) Für was steht 'LS' beim Moduswahlschalter, was macht 'Apotheke' ? (DO ist wohl DauerOffen)
4) Die rote 'Fehler' LED ist manchmal dauer-an, manchmal dauer-aus. Was ist der Normalzustand (ausser, dass sie bei einem Fehler blinken/morsen tut) ?
Grüße Pit
