Winterhalter GS 502 - suche Schaltplan, Feinsicherung F1 brennt durch, Bedienpanel dunkel

Hallo zusammen,
bin neu hier und habe ein Problem mit einer Spülmaschine Winterhalter GS 502. Eine der beiden Feinsicherungen (F1) brennt ständig durch und ausserdem löst einer der drei Sicherungsautomaten aus. Danach bleibt das Bedienpanel dunkel. Das Kabel dorthin (Bedienpanel) scheint intakt sowohl im unteren Teil der Maschine als auch im Deckel, wo das Panel selbst sitzt.
Hat denn jemand einen Schaltplan der GS 502, um evtl. den Weg von der Sicherung F1 verfolgen zu können?

Besten Dank im Voraus.

Zwar nicht das gleiche Modell, kann aber ähnlich verbunden sein.
https://www.elektroda.de/rtvforum/topic2917633.html

>>21182616
Besten Dank. Die GS 24 ist, so wie es aussieht, zwar etwas einfacher aufgebaut. Aber eventuell hilft die Grundlogik der Leitungsführung ein wenig weiter, die ist vielleicht ähnlich.
Ich schau mal, ob ich damit weiterkomme.
Danke auf jeden Fall nochmal.

Wo befindet sich die Sicherung F1?

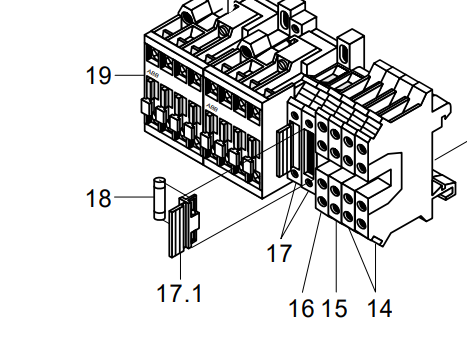

Handelt es sich um die Sicherung wie abgebildet (Position 18)?


[F]

Fast. Es ist die Sicherung links daneben. Die ist in der Zeichnung noch eingesteckt. Die hier herausgezogen dargestellt ist, ist die F2, durchbrennen tut wie gesagt die andere F1.

Wobei sich das Grundproblem im Prinzip aber schon gezeigt hat. Der Stecker zur Spülmitteldosierpumpe war angeschmort, vermutlich ist die Dosierpumpe defekt. Unter anderem ist offenbar diese Leitung über diese Feinsicherung F1 abgesichert, so wie das Display und Bedienfeld.
Momentan dosieren wir händisch und die Maschine läuft seitdem. Offenbar ist das akute Problem erst mal gelöst. Wenn du aber trotzdem einen Schaltplan zur Verfügung stellen kannst...
Danke nochmal.
