DIY Bluetooth-Störsender - Abschlussprojekt

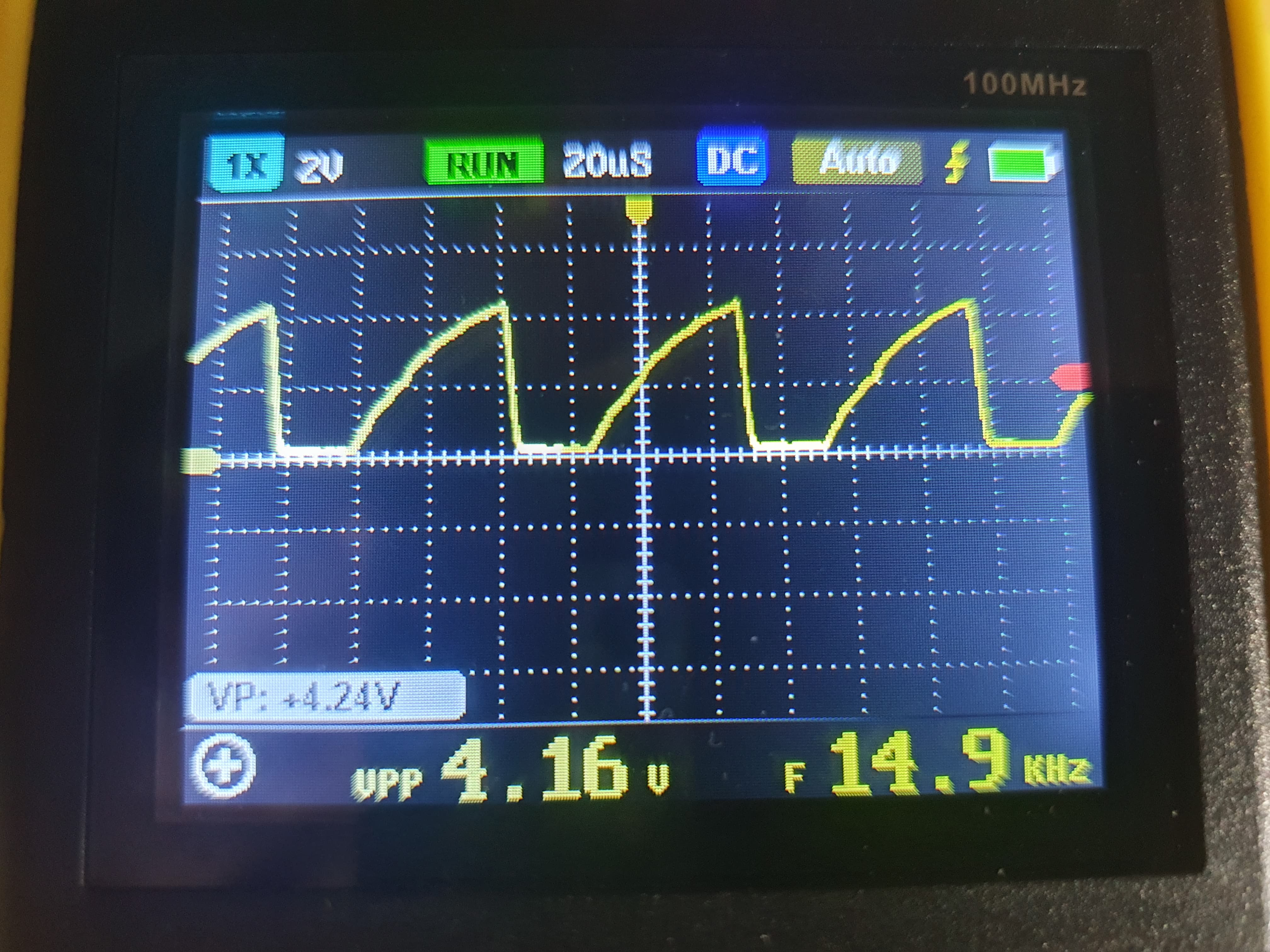

Ein einfacher, aber effektiver 2,4-GHz-Störsender. Dieses Modul kann BT und Wi-Fi blockieren. Ich habe es so konzipiert, dass die Kosten für seine Implementierung aufgrund der Halbleiterkrise so gering wie möglich werden. Die Schaltung enthält einen einfachen astabilen Multivibrator mit einem Wandler von Rechteckwellen zu Sägezahnwellen zum Erzeugen des VCO-Steuersignals. Die Stromversorgung 5,1 V wird vom Konverter MT3608L bereitgestellt, sodass das Gerät mit jedem LiPo-Akku betrieben werden kann. Man sollte jedoch sicherstellen, dass der Akku mindestens 500 mA Strom liefern kann. Wenn man einen Verstärker verwenden möchte, muss der Strom mindestens 1 A betragen. Bereich 2100-2600 MHz. Die Ausgangsleistung beträgt ca. 5-10 mW, man kann einen Verstärker verwenden, wenn man mehr Reichweite wünscht. Die Lötpunkte CHRG dienen zum Laden des Akkus, die Lötstelle 5 V dient zum Anschluss eines externen Geräts, z. B. eines Verstärkers. Die Lötstelle SWEEP OUT wird verwendet, um die Ausgangswelle zu kalibrieren, das Potentiometer ADJ passt die Wellenform an, das richtige Signal sollte ungefähr so aussehen:
Um ein Signal auszusenden, eine Biquad-Antenne bewährt sich am besten. Ich füge einen Link mit einem interessanten Artikel wwie maan die Antenne macht, und ein Modell zum Drucken eines 3D-Antennenrahmens bei
https://buildyourownantenna.blogspot.com/2014...-biquad-sector-antenna-for-2450-mhz-wifi.html
3D-Druckmodell: https://www.thingiverse.com/thing:4734227
Um das Signal zu stören, richten Sie den Störsender auf den Empfänger, denken Sie daran, dass die Wirksamkeit der Störung von der Entfernung zwischen Sender und Empfänger abhängt. Wenn das Telefon 20 cm vom Lautsprecher entfernt ist, ist das Stören fast unmöglich, aber wenn das Telefon 2 m entfernt ist, kann der Störsender das Signal leicht innerhalb einer Reichweite von einigen bis mehreren Metern blockieren.
Ein Beispiel für einen Verstärker 1 W: https://de.aliexpress.com/item/10050023541036..._list.0.0.37e01c24IXT8Uk&gatewayAdapt=glo2deu
Günstigerer Verstärker 100 mW: https://a.aliexpress.com/_EJz6Zs5
VCO verwendet: https://pl.aliexpress.com/item/1005002503822581.html
Sie können ein anderes Modell als YSGM232508 verwenden, z. B. SV2450 oder SM2400, die Pinbelegung sollte wie folgt aussehen:
Der Schaltplan:
Die Platine:
Montagediagramm:
Befestigungslochabstand:
In den Anhängen füge ich die GERBER-Datei zur Bestellung der Platine und die Materialliste (BOM) bei, wenn Sie eine PDF-Datei zum Ätzen wünschen oder eine Leiterplatte kaufen möchten (Platinen ausverkauft!), lade ich Sie zu einem privaten Gespräch ein.
Bitte denken Sie daran, dass eine Störung von WLAN oder Bluetooth illegal ist, ein Gerät nur für den privaten Gebrauch, um beispielsweise Spionagegeräte (Webcam, Abhörlautsprecher) zu blockieren. Der Autor ist nicht verantwortlich für die unsachgemäße Verwendung des Störsenders, der Beitrag und die darin enthaltenen Informationen ausschließlich zu Bildungszwecken.
Um ein Signal auszusenden, eine Biquad-Antenne bewährt sich am besten. Ich füge einen Link mit einem interessanten Artikel wwie maan die Antenne macht, und ein Modell zum Drucken eines 3D-Antennenrahmens bei
https://buildyourownantenna.blogspot.com/2014...-biquad-sector-antenna-for-2450-mhz-wifi.html
3D-Druckmodell: https://www.thingiverse.com/thing:4734227
Um das Signal zu stören, richten Sie den Störsender auf den Empfänger, denken Sie daran, dass die Wirksamkeit der Störung von der Entfernung zwischen Sender und Empfänger abhängt. Wenn das Telefon 20 cm vom Lautsprecher entfernt ist, ist das Stören fast unmöglich, aber wenn das Telefon 2 m entfernt ist, kann der Störsender das Signal leicht innerhalb einer Reichweite von einigen bis mehreren Metern blockieren.
Ein Beispiel für einen Verstärker 1 W: https://de.aliexpress.com/item/10050023541036..._list.0.0.37e01c24IXT8Uk&gatewayAdapt=glo2deu
Günstigerer Verstärker 100 mW: https://a.aliexpress.com/_EJz6Zs5
VCO verwendet: https://pl.aliexpress.com/item/1005002503822581.html
Sie können ein anderes Modell als YSGM232508 verwenden, z. B. SV2450 oder SM2400, die Pinbelegung sollte wie folgt aussehen:
Der Schaltplan:
Die Platine:
Montagediagramm:
Befestigungslochabstand:
In den Anhängen füge ich die GERBER-Datei zur Bestellung der Platine und die Materialliste (BOM) bei, wenn Sie eine PDF-Datei zum Ätzen wünschen oder eine Leiterplatte kaufen möchten (Platinen ausverkauft!), lade ich Sie zu einem privaten Gespräch ein.
Bitte denken Sie daran, dass eine Störung von WLAN oder Bluetooth illegal ist, ein Gerät nur für den privaten Gebrauch, um beispielsweise Spionagegeräte (Webcam, Abhörlautsprecher) zu blockieren. Der Autor ist nicht verantwortlich für die unsachgemäße Verwendung des Störsenders, der Beitrag und die darin enthaltenen Informationen ausschließlich zu Bildungszwecken.
Seps111 hat 143 Beiträge geschrieben
mit der Bewertung 59 .
Wohnt in der Stadt Kielce.
Er ist seit 2018 bei uns.
Kommentare
Cooles Design, wirkt sich die Wellenform stark auf die "Effektivität" des Betriebes aus? [Mehr erfahren]
Die Wellenform sollte möglichst linear sein, wobei zu beachten ist, dass die Spitzenspannung mindestens 4 V betragen sollte (dann stellt sich der VCO auf 2500 MHz ein). Durch Drehen des Potentiometers... [Mehr erfahren]
Warum haben Sie sich für den astabilen Multivibrator entschieden? Augen schmerzen vom Anblick dieses Dings auf T3. Wenn der Schleifer den Kollektor erreicht, beendet der Transistor seine Lebensdauer. [Mehr erfahren]
Ich habe mich für den Multivibrator entschieden, weil er recht einfach und günstig im Aufbau ist, er funktioniert für meine Anforderungen perfekt. Bei diesem T3 hast du richtig bemerkt, ein dummes Versehen... [Mehr erfahren]
Benötigt man eine Batterie für die Stromversorgung? Ein LiPo-Akku ist die bessere Wahl, wenn es klein sein soll. Der Akku im zylindrischen Gehäuse 18650 ist eine noch bessere Wahl, da er große Kapazität... [Mehr erfahren]
Es funktioniert effektiv über meinen Erwartungen, selbst auf einer Mini-Rundstrahlantenne, bald Tests mit der vom Autor des Projekts empfohlenen Antenne ;) [Mehr erfahren]
Wie effektiv ist die IT und in welcher Reichweite? [Mehr erfahren]
@Seps111 Kannst du mir eine Datei im JLC-Format senden? Meine E-Mail-Adresse lautet 1761140303@qq.com [Mehr erfahren]
Ich interessiere mich für dein Projekt. Könnten Sie mir eine Kopie der Gerber-Datei ohne Panels (nur mit einer Platine) schicken? Damit ich die Produktionsrabatte von JLC nutzen kann. Vielen Dank fürs... [Mehr erfahren]
Ich schätze Ihre Lösung sehr; sie ist elegant und einfach! Ich habe die Hinzufügung eines Bauteils bemerkt und bin neugierig auf ihren Zweck. https://obrazki.elektroda.pl/2689354400_1714289418_thumb.jpg... [Mehr erfahren]
Hallo, kann ich eine Datei im JLC-Format haben? danke. meine E-Mail: 1287892228@qq.com, vielen Dank. [Mehr erfahren]
Das geht nicht, ich habe die Datei im GERBER-Format zur Verfügung gestellt, falls du eine Leiterplatte bestellen möchtest. Hinzufügen nach 1 [Minute]: Der zusätzliche Widerstand wird verwendet,... [Mehr erfahren]
Hallo, ich habe genau das gleiche Gerät wie Ihres zusammengebaut, aber es stört nichts. Könnte das an einem falschen Ausgang des Multivibrators liegen? Ich hänge das Foto unten an. https://obrazki.elektroda.pl/5939649300_1716144713_thumb.jpg... [Mehr erfahren]
Die Flanke des Steuersignals ist zu steil, stelle es so ein, dass es wie in meinem Bild am Anfang des Themas aussieht. Stelle sicher, dass Sie die richtige Antenne verwenden und überprüfe, ob der VCO richtig... [Mehr erfahren]
Welche Spannung erzeugt der Aufwärtswechselrichter? Ich glaube, Sie haben den Widerstandsteiler falsch eingesetzt - in Ihrem Fall ist er vor der Diode, er sollte nach der Diode sein. [F] [Mehr erfahren]
