Mikrowellen-Bewegungsmelder RCWL-0516

Der RCWL-0516 ist ein Mikrowellen-Bewegungsmelder, der auf Aliexpress für etwa 1.15 € erhältlich ist. Im Gegensatz zu PIR-Meldern reagiert der Sensor auf Bewegungen hinter Holzmöbeln und anderen Hindernissen, die Mikrowellen schlecht abschwächen. Das System nutzt den Doppler-Effekt, um Änderungen in der Frequenz elektromagnetischer Wellen zu erfassen, die von sich bewegenden Objekten reflektiert werden. Der Sensor arbeitet mit einer Frequenz von etwa 3 GHz. Zwei Geräte können nicht nahe beieinander arbeiten, da sie sich gegenseitig stören.

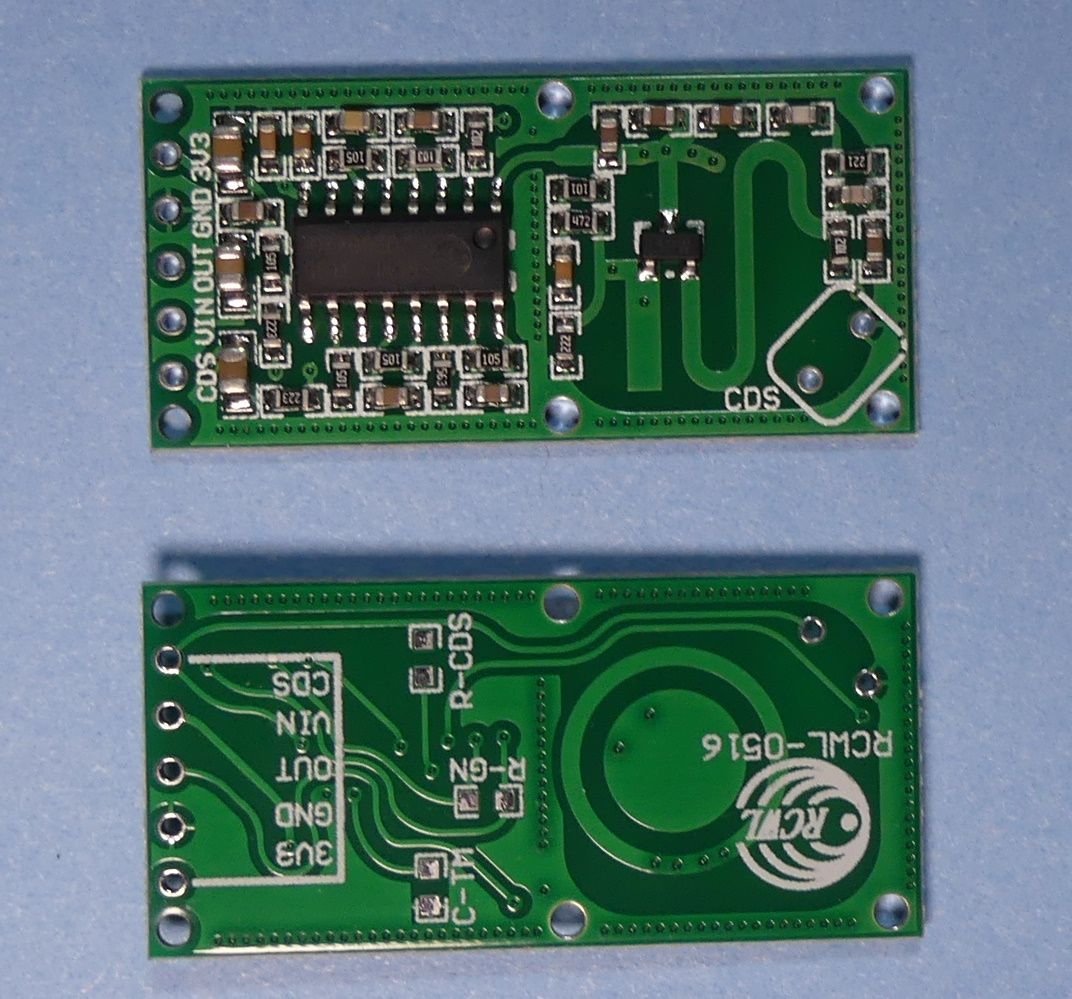

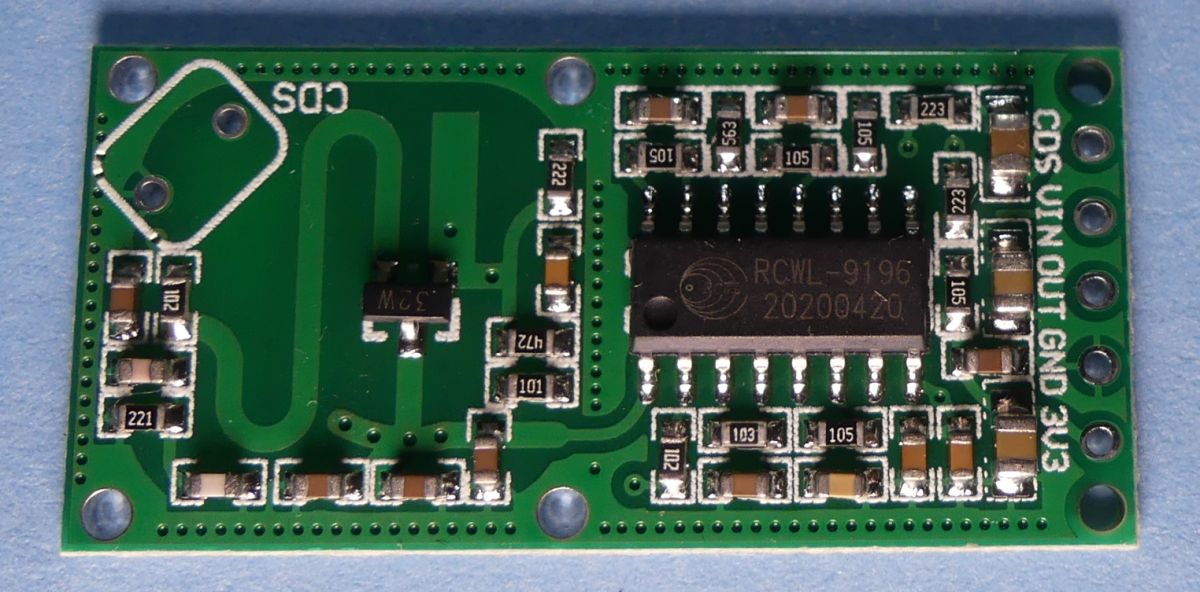

Die Platine zeigt links den HF-Teil und rechts die Ein-Chip-Lösung für den Bewegungsmelder:

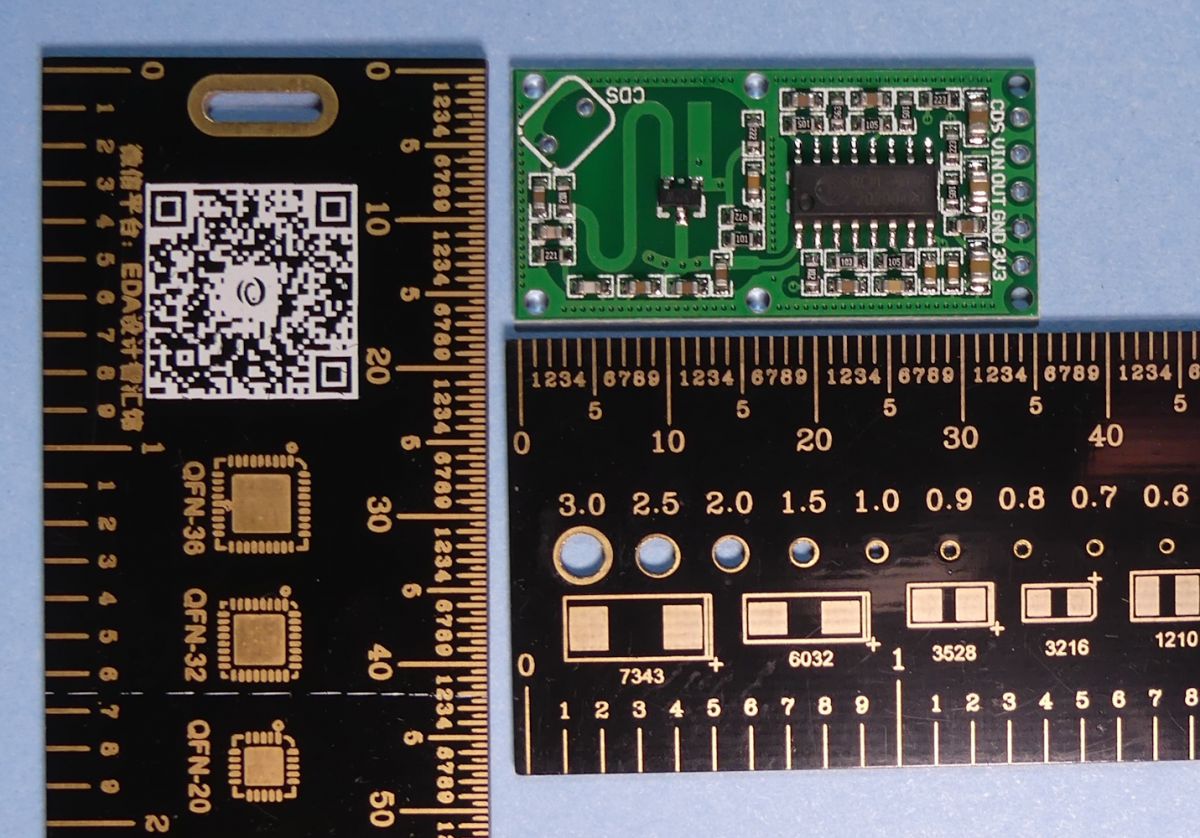

Der Sensor hat eine geringere Empfindlichkeit als ein PIR-Sensor, schnellere Bewegungen werden leichter erkannt. Sehr langsame Bewegungen können außerhalb der Erfassungsmöglichkeiten bleiben. Die vom Hersteller angegebene Reichweite von 5-7 m kann bestätigt werden, bei Bewegung der Menschen ist diese ohne Probleme erreichbar. Der 3x4 m große Technikraum wurde trotz Holzregalen und Kisten korrekt überwacht. Bewegungen an den Seiten der Leiterplatte werden weniger gut erkannt, während Bewegungen an der Vorder- und Rückseite der Leiterplattenebene besser erkannt werden. Die Leiterplatte hat kleine Abmessungen von etwa 15x35 mm:

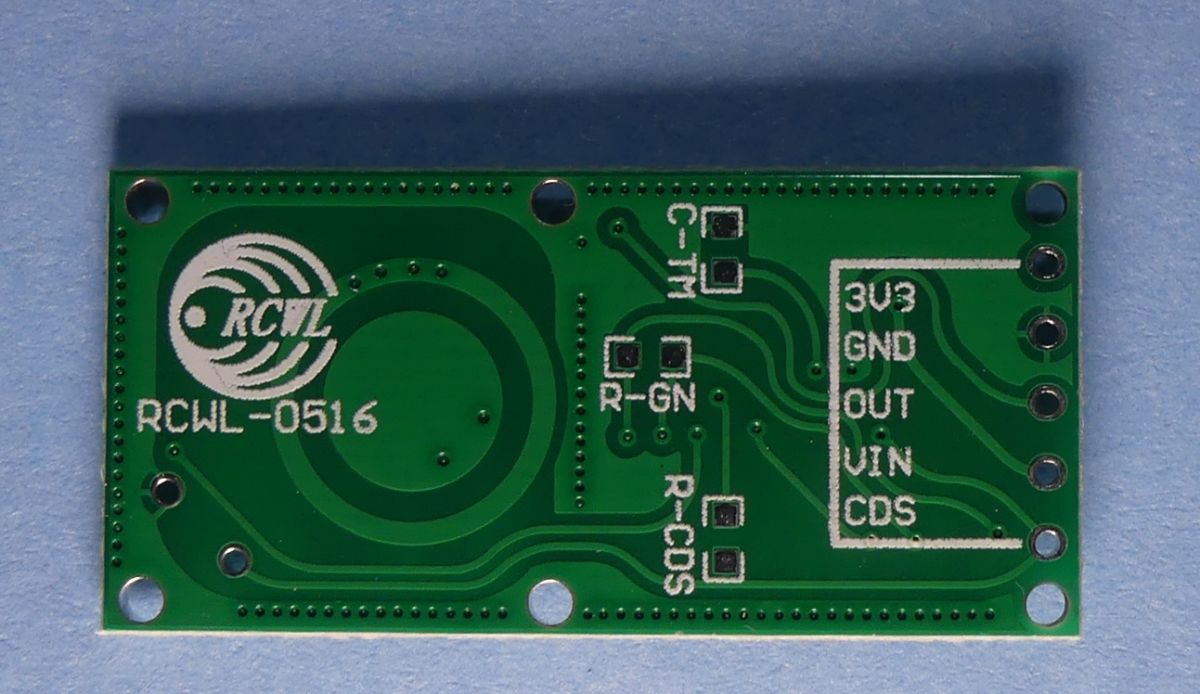

Auf der anderen Seite der Platine befindet sich eine Beschreibung der Leitungen:

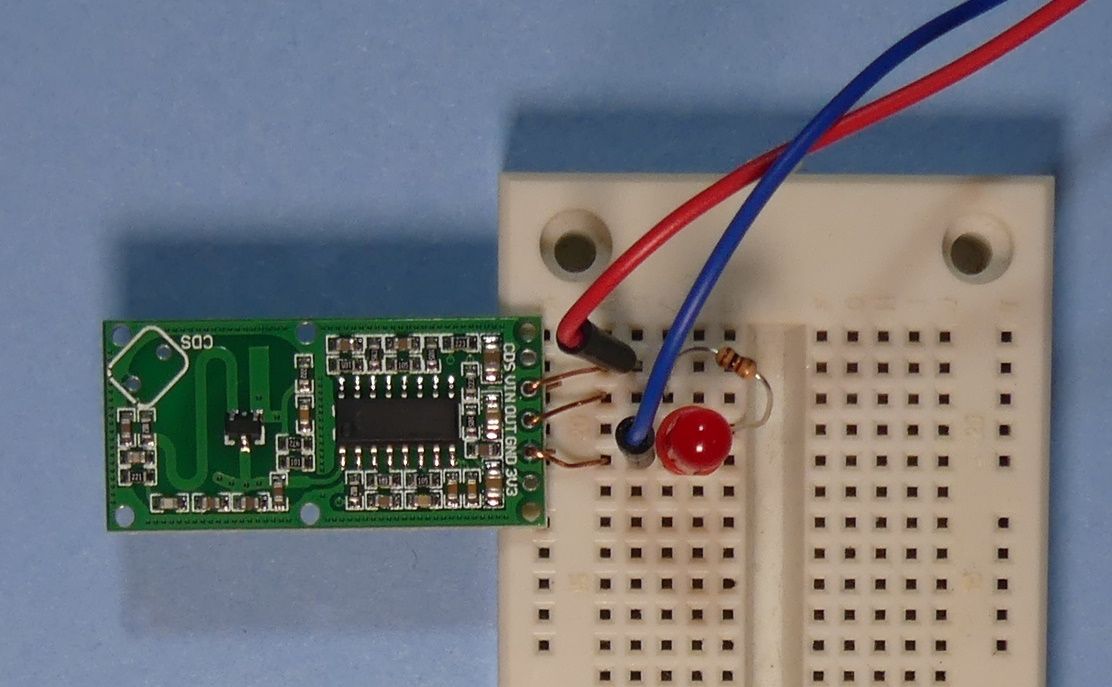

Die Stromversorgung erfolgt über die GND- und VIN-Leitungen, ich habe eine 5V-Versorgung verwendet, die Schaltung hat 3 mA gezogen, der Hersteller erlaubt jedoch einen Versorgungsspannungsbereich von 4-28 V.
Am 3,3-V-Ausgang liegt eine stabilisierte Spannung an, es ist ein Ausgang mit einer geringen Stromstärke von etwa einem Dutzend mA. Out ist ein Ausgang, der eine erkannte Bewegung mit einem High-Zustand signalisiert. CDS ist die Möglichkeit, einen Fotowiderstand als Dämmerungssensor hinzuzufügen - der R-CDS-Widerstand stellt die Empfindlichkeit der Reaktion auf Licht ein. Ein C-TM-Kondensator (zehn/hundert nF) verlängert die Zeit des Signalimpulses (standardmäßig sind es etwa 2 s). Ein R-GN von etwa 1 MΩ verringert die Empfindlichkeit der Schaltung der Bewegungserkennung. Dies könnte sich als nützlich erweisen, wenn die Schaltung auf Bewegungen außerhalb des Raumes reagieren soll.

Der Signalausgang hat eine geringe Stromleistung und kann als digitaler Ausgang behandelt werden, von dem wir ein Signal an ein Logikgatter oder einen Mikrocontrollereingang weiterleiten.



Dies ist ein sehr kostengünstiges System, das sich gut bewähren kann, wenn das PIR-Erfassungsfeld durch Hindernisse aus Holz oder Karton verdeckt wird. Der PIR-Sensor ist berechenbarer und empfindlicher, während der Mikrowellensensor einen größeren Bereich abdecken kann und durch Hindernisse hindurch funktioniert.

Es gibt handelsübliche Mikrowellensensoren, die die Beleuchtung steuern, mit 230 V versorgt werden und über ein Ausgangsrelais verfügen. Für die Überwachung des Überwachungseingangs nach SNMP war es jedoch einfacher, ein solches billiges Modul zu verwenden. Nun wird im USV-Protokoll eine Meldung hinterlegt, wenn sich jemand in den Technikräumen aufhält

RCWL-0516 erschien auf Elektroda im Projekt Nachtlampe.
