In diesem Ratgeber werden einige Grundtypen von Meldern erläutert.
Informationen zum Anschließen des Melders an die Alarmzentrale finden Sie in dieser Anleitung:
Anschluss eines beliebigen Melders an eine beliebige Alarmzentrale - Ratgeber
BEWEGUNGSMELDER
PIR-Bewegungsmelder
(Passive Infrared Sensor) ist ein passiver Infrarotdetektor. Das Pyroelement reagiert auf Änderungen der Strahlung, die es erreicht. Der Detektor reagiert auf Objekte, die sich in seinem Erfassungsfeld mit einer anderen Temperatur als der Umgebungstemperatur bewegen. Die meisten Melder sind mit Weitwinkeloptik (ca. 90°) ausgestattet und haben eine Reichweite von 10-15 m. Infrarotmelder werden am häufigsten in Gehäusen verwendet, die für die "flache" Montage oder in einer Ecke geeignet sind. Die meisten Melder können auch mit speziellen Halterungen ausgestattet werden. Es gibt auch Melder für die Deckenmontage mit einem Sichtfeld von 360°. Dies ist zum Beispiel der Satel Aqua Ring Melder. Der PIR-Melder ist am effektivsten, wenn sich Objekte senkrecht zu seinen "Strahlen" bewegen.
Dual-Bewegungsmelder PIR und MW
Dual-PIR-Melder (Passive Infrared) + MW (Micro Wave) sind PIR-Detektoren mit angeschlossenem Mikrowellensensor, die Doppler-Effekt verwenden. Der Melder ist mit einem Sender und einem Empfänger ausgestattet. Gesendete Wellen geeigneter Frequenz werden vom Empfänger empfangen. Bei der Reflexion der Wellen von einem sich bewegenden Objekt wird die Frequenz geändert, was als Alarmkriterium erkannt wird. Ich erkläre den Kunden, dass die "Mikrowelle" prüft, ob dieses "Etwas", was "PIR" erkannte, einen "Körper" hat oder ob es nur ein Hauch des Windes war. Doppelmelder sind aufgrund der Verwendung eines Doppelalarmkriteriums wesentlich widerstandsfähiger gegen Fehlalarme von PIR-Meldern. Sie werden am häufigsten in Räumen eingesetzt, in denen Luftbewegungen zu erwarten sind. In der Praxis sind dies beispielsweise Garagen, Räume mit Klimaanlage, Kamine, Hallen usw. Auf dem Markt sind auch Melder erhältlich, bei denen Sie die Logik ODER neben der UND-Logik auswählen können. In der Praxis wird diese Logik aufgrund des hohen Risikos von Fehlalarmen sehr selten verwendet.
Mikrowellen-Meldern können sich gegenseitig stören. Sie sollten daher nicht in unmittelbarer Nähe zueinander montiert werden.
Wie die PIR-Melder, werden Dual-Melder am häufigsten in Gehäusen für Wand- und Deckenmontage verwendet, die oft mit einer geeigneten Halterung und einem 360° rundum Erfassungsbereich ausgestattet sind.
Melder mit Abdecküberwachung
Sowohl PIR als auch PIR + MW-Bewegungsmelder können mit einem System ausgestattet werden, das ihre Abdeckung erkennt. Wenn der Melder abgedeckt ist, signalisiert er dies am zusätzlichen Ausgang. Bei Melder von Satel ist dies der Ausgang, der als WRN beschrieben wird und z. B. im Vidicon IX AM Melder als R-AM. Solche Melder sind überall dort (zumindest an ausgewählten Orten) zu verwenden, wo die Gefahr einer vorsätzlichen oder versehentlichen Abdeckung besteht.
Melder mit Annäherungszonenschutz
Ein Standardmelder mit Fresnel-Linse erkennt Bewegungen nur aus einer bestimmten Entfernung. Er "sieht" nicht, was sich direkt unter ihm bewegt.
Manchmal muss der Melder jedoch auch die Bewegung direkt darunter oder in seiner unmittelbaren Umgebung "sehen" (z. B. einen Melder, der sich sehr nahe an der Eingangstür des Gebäudes über der Tastatur befindet, um Personen zu erkennen, die versuchen, diese Tastatur zu verwenden). Wir können Melder mit Fresnel-Linse verwenden mit einer zusätzlichen Linse am Boden des Melders oder einen Melder mit Spiegeloptik.
Das Erfassungsfeld eines solchen Melders sieht von der Seite so aus:
Beispiele für Melder mit der Annäherungszone, die durch zusätzliche Linse realisiert wird:
BOSCH ISC-BPR2-W12,
Beispiele für Melder mit Spiegeloptik:
Satel Ivory.
Lichtvorhänge
Sie unterscheiden sich von den üblichen Weitwinkelbewegungsmeldern durch andere Linse. Auf dem Markt werden die Melder standardmäßig mit einem Weitwinkellinse verkauft, bei denen Sie die Linse durch eine Lichtvorhanglinse ersetzen können. Ein Beispiel hierfür ist eine Vorhanglinse VB für Melder von Satel Aqua.
Es gibt auch Melder auf dem Markt, die von Anfang bis Ende als Lichtvorhänge konzipiert sind, einschließlich Miniatur-Melder, um z. B. einzelne Fensteraussparungen oder Türen zu schützen. Ein Beispiel für einen solchen Melder kann Paradox DG460 Paradoor sein.

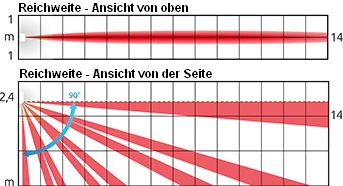

Beispiel für Erfassungsfeld des Lichtvorhangs Satel Agate:
