Optisches Wattmeter für 2,50 EUR

Ich werde hier beweisen, dass es möglich ist, die Momentanleistung und den Stromverbrauch in Wattstunden mit dem billigsten Fahrradtacho, einem Fototransistor und einem Widerstand zu messen
Man braucht:
- den Pluspol vom Fahrradtacho herausführen
- den Reedschalter vom Kabel abschneiden und den Minuspol der Batterie identifizieren
- den Emitter des Fototransistors mit dem Minuspol und den Kollektor mit der Rückleitung verbinden
- einen Widerstand zwischen Pluspol und Kollektor des Fototransistors anschließen
- den Fototransistor neben der LED im Energiezähler platzieren

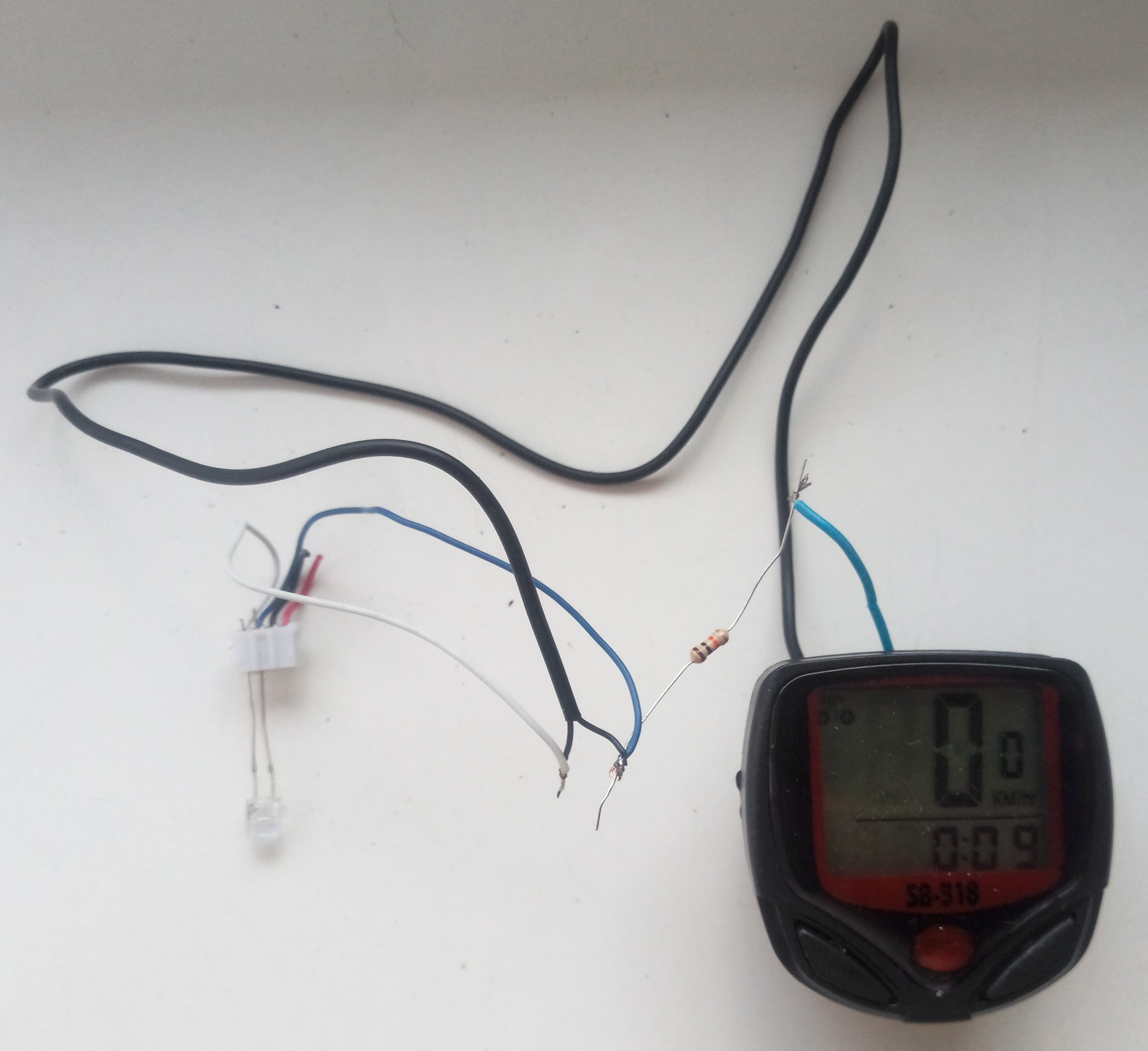

Ich habe einen Fahrradtacho Shenba SB-318 (2 $), einen FT06-M-Fototransistor (0,30 €) und einen 10-kΩ-Widerstand verwendet.



Hier ist ein Video, wie es funktioniert, wenn ein Wasserkocher mit etwa zwei Kilowatt Leistung Wasser zum Kochen bringt:

Der Energiezähler erzeugt 2500 Impulse pro Kilowattstunde, daher habe ich den Radumfang auf 4000 mm eingestellt, sodass das Ergebnis von 21,1 km/h einen Verbrauch von 2110 W bedeutet. Man sieht, dass sich die Strecke mit jedem Impuls um 4 Meter erhöht und die zurückgelegten 1,580 km 0,158 kWh entsprechen.
Leider zeigt der Fahrradtacho keine Geschwindigkeiten unter ~3 km/h an, was 300 W entspricht. Ein Energiezähler, der mehr Impulse/kWh misst, wäre besser geeignet.
