[Gelöst] Bosch SMV50E70EU - Bauteile im Konverter TNY264GN

Telo 15855 4
This content has been translated flag-pl » flag-de View the original version here.
  • #1
    Telo
    Servicetechniker RTV
    Hallo

    Ich habe einen beschädigten Konverter auf der Schaltung TNY264GN, verbrannte Elemente, wahrscheinlich eine Diode und einen Kondensator. Kann ich nach den Werten dieser Elemente fragen?
  • Hilfreicher Beitrag
    #2
    TONI_2003
    Moderator
    Telo hat geschrieben:
    wahrscheinlich eine Diode und einen Kondensator. Kann ich nach den Werten dieser Elemente fragen?


    Die Diode ist L9 und der Kondensator ist wahrscheinlich gut.

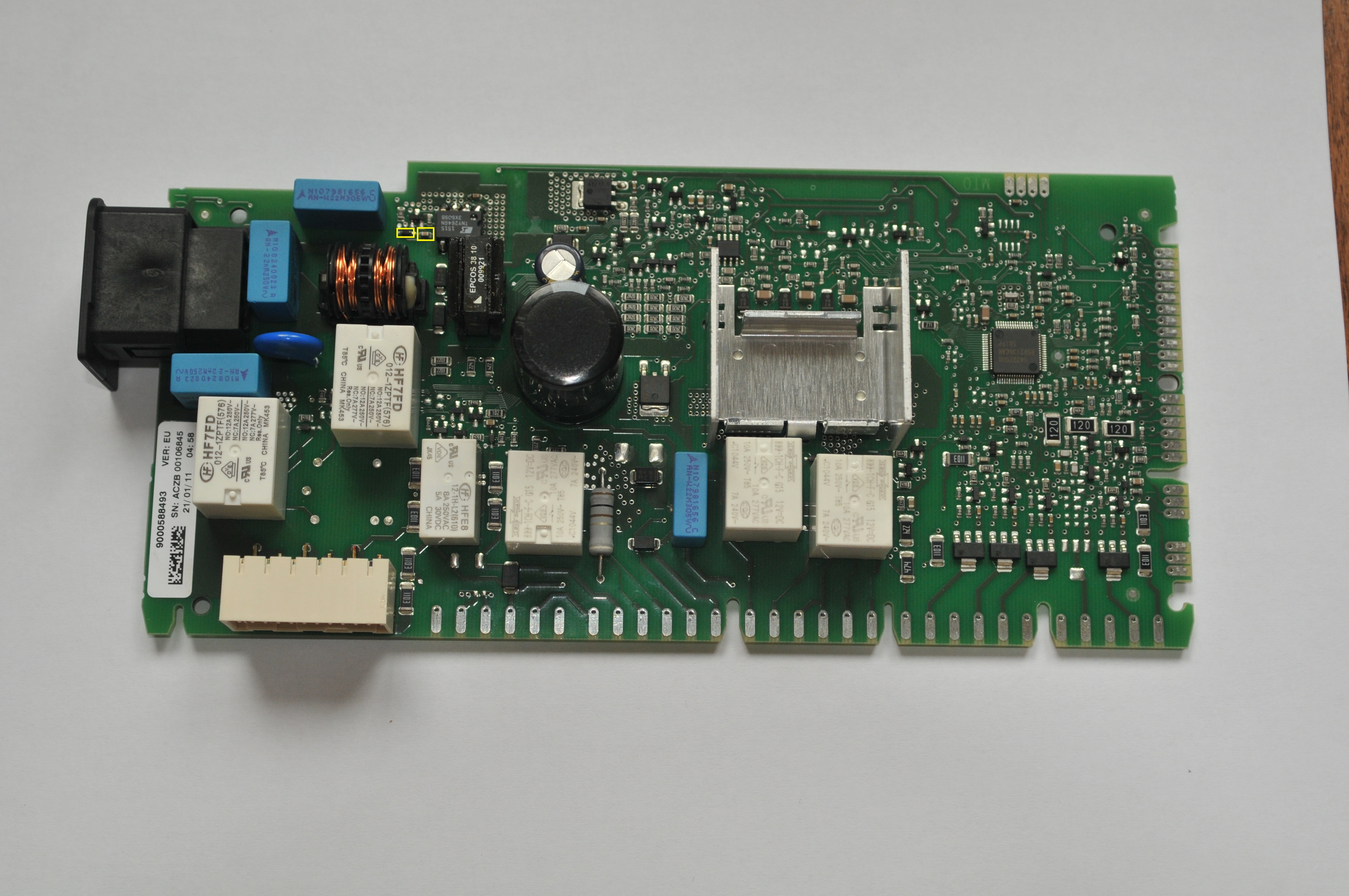

    Bosch SMV50E70EU - Bauteile im Konverter TNY264GN
  • #3
    Telo
    Servicetechniker RTV
    Hallo,

    Vielen Dank für die Antwort, aber der Kondensator ist verkohlt und das Foto stammt von einem funktionierenden Modul.
  • Hilfreicher Beitrag
    #4
    TONI_2003
    Moderator
    Telo hat geschrieben:
    der Kondensator ist verkohlt


    Der eine neben der Diode hat ungefähr 270 nF, und der andere an den Beinen des IC Nr. 1-2 - 100 nF :D
  • #5
    Telo
    Servicetechniker RTV
    Hallo

    Vielen Dank für Ihre Hilfe und nach dem Austausch:
    SMD-Transistor 6Ct = BC817-40,
    Kondensator SMD 220 nF - 0603,
    SMD-Dioden L9-BZX384-B12 Bezeichnung (12-V-Zenerdiode, SOD323-Gehäuse) der Schaltung TYN264GN,
    und eine Brücke, die Stromversorgung hinter dem 100 Ω Leistungswiderstand angeschloßen, startete der Konverter.
    Danke für deine Hilfe.
    Bosch SMV50E70EU - Bauteile im Konverter TNY264GNelementy s...aprawa.jpg Download (363 kB)
