Notebook hp 255 g7 LA-G076P - brauche Identifizierung von IC oder den Schaltplan

Harry22 2226 5
WERBUNG
  • #1 19291177
    Harry22
    Niveau 2  
    Hallo,
    ich such einen Schaltplan. Das Notebook hat einen Wasserschaden und ein IC ist abgeraucht und ich kann die Bezeichnung nicht mehr lesen. Evtl. hat jemand einen Tipp für mich?

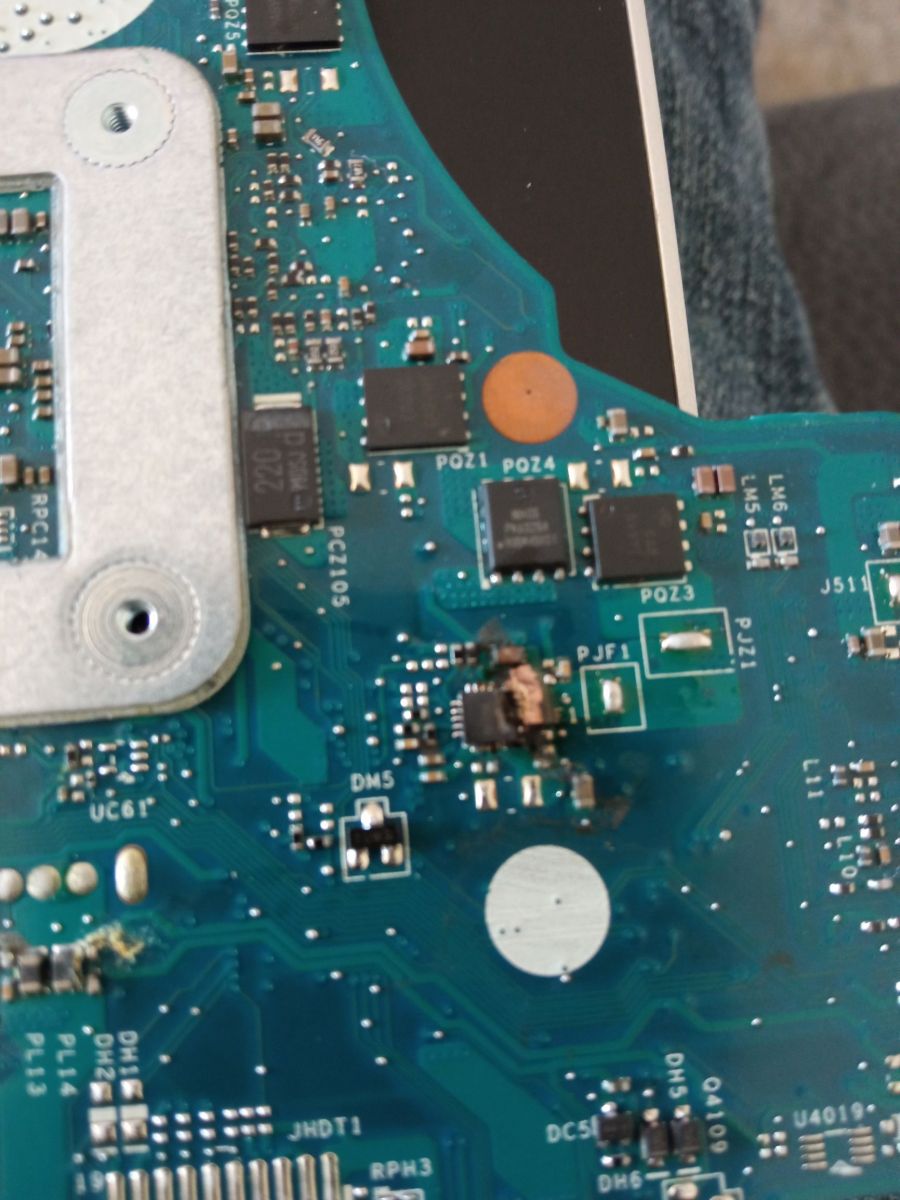

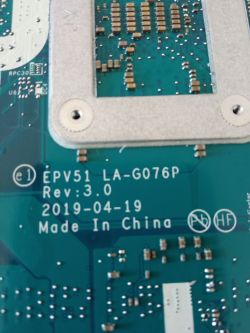

    Bild eines Laptop-Motherboards mit sichtbaren Modell- und Revisionsmarkierungen. Beschädigte Laptop-Mainboard mit einem ausgebrannten integrierten Schaltkreis.
  • WERBUNG
  • #2 19291381
    lisek
    Servicetechniker RTV
    Es sind keine Bezeichnungen mehr auf diesem PUF1 sichtbar?
    - Geben Sie ein gutes Foto (gute Auflösung) des IC

    Können Sie messen, welcher Pin ist:
    - die Masse
    - die zum Feld PQz1 ... PQZ3 gehen

    Es gibt keine MS oder * Boardview

    Da es ein QFN20-Gehäuse (4x 5-polig) hat, ist dies möglich
    RT8207 PGQ W_WQFN20 https://pdf1.alldatasheet.com/datasheet-pdf/view/1179111/RICHTEK/RT8207MZQW.html
    - Abhängig von den letzten beiden Buchstaben hatten sie unterschiedliche Codebeschreibungen
    RT8207LG EF =
    RT8207LZQW EF /* ohne =
    RT8207MG J7 =
    RT8207MZQ J7 /* ohne =
  • WERBUNG
  • #3 19298218
    Harry22
    Niveau 2  
    Hallo, danke für die schnelle Antwort. Ich versuche ein besseres Foto zu machen. Mikroskop ist unterwegs. Melde mich dann wieder.
  • WERBUNG
  • #4 19298788
    boro1234567
    Spezialist Computer
    Harry22 hat geschrieben:
    hat jemand einen Tipp für mich?

    Nach dem, was ich sehen kann, würde ich nach einem neuen Board suchen.
  • WERBUNG
  • #5 19298815
    lisek
    Servicetechniker RTV
    Suchen Sie nach dem SM unter dem LA-F951p ny.

    PS
    Die Platine in China Link
    Blaue LA-F951p Laptop-Mainboard mit sichtbaren Komponenten.
  • #6 19306609
    Harry22
    Niveau 2  

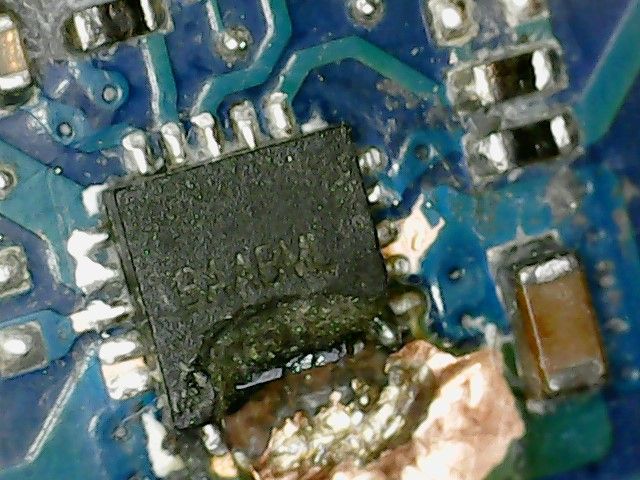

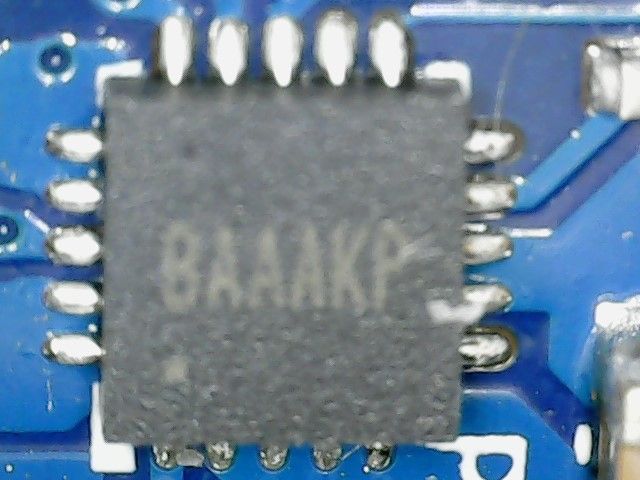

    Nun endlich ein besseres Bild vom defekten Chip. Habe ein ähnliches Board gefunden. Da steht BAAAKP drauf. Könnte es ein P2806 sein?

    Nahaufnahme eines beschädigten Chips auf einer Leiterplatte mit der Aufschrift BAAAKP. Nahaufnahme eines Chips mit der Aufschrift BAAAKP auf einer blauen Leiterplatte.
