HP EliteDisplay E230 Netzteil ADPCG1903 - MOSFET Q901 und Tantal C930 defekt, suche Schaltplan

Ich suche ein Schema für das HP Elitedisplay E230, der Leistungs MOS-FET hat Kurzschluss und ein Tantal Elko ist ausgebrannt.
Informationen für die Netzteil-Platine:
P/N HP ADPCG1903
S/N 6CM8171SJ
Danke viel mal.


Kannst du bitte die Positionsbezeichnungen der defekten Teile auf der Platine angeben, z. B. Qxxx für den MOSFET und Cxxx für den Tantal-Elko?
MOSFET Q901, Tantal-Elko C930 evnt. aber auch C950 - schlecht lesbar

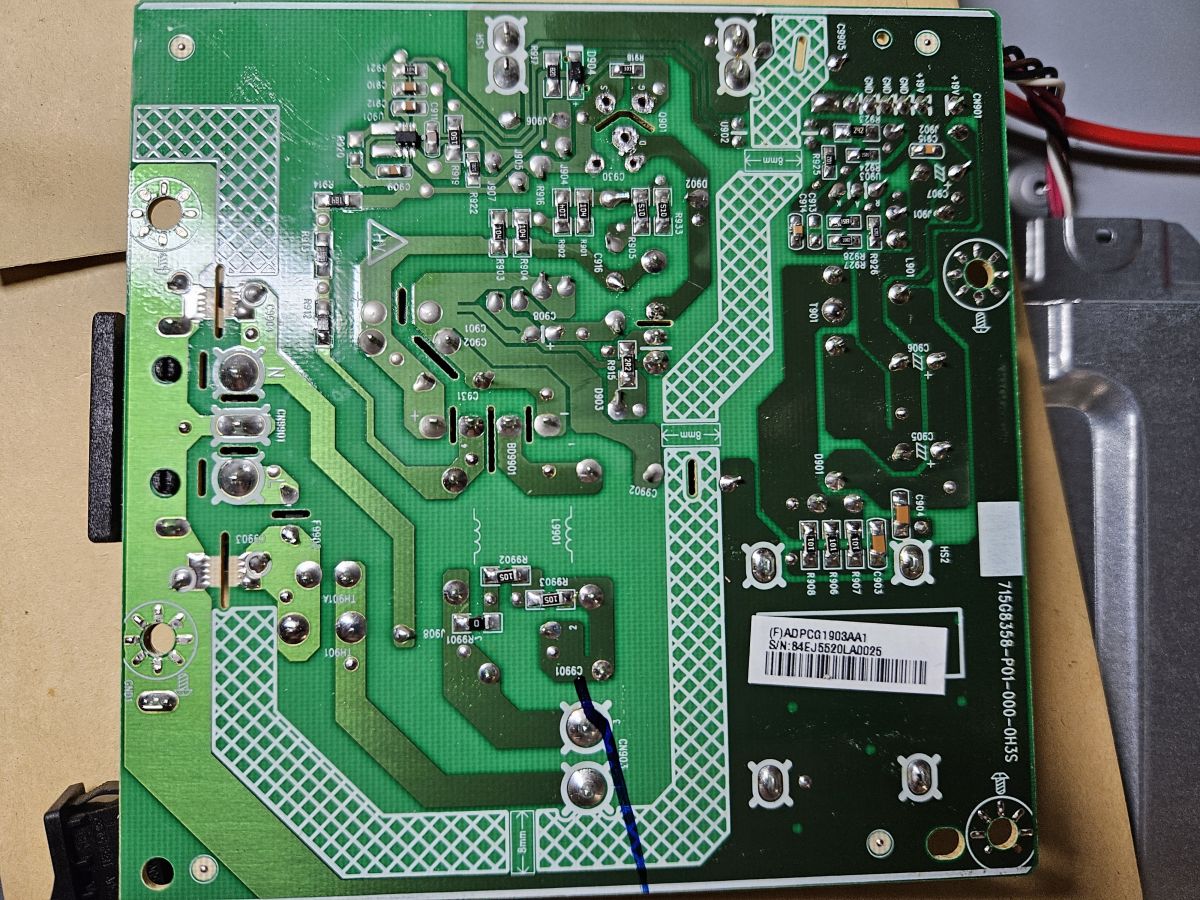

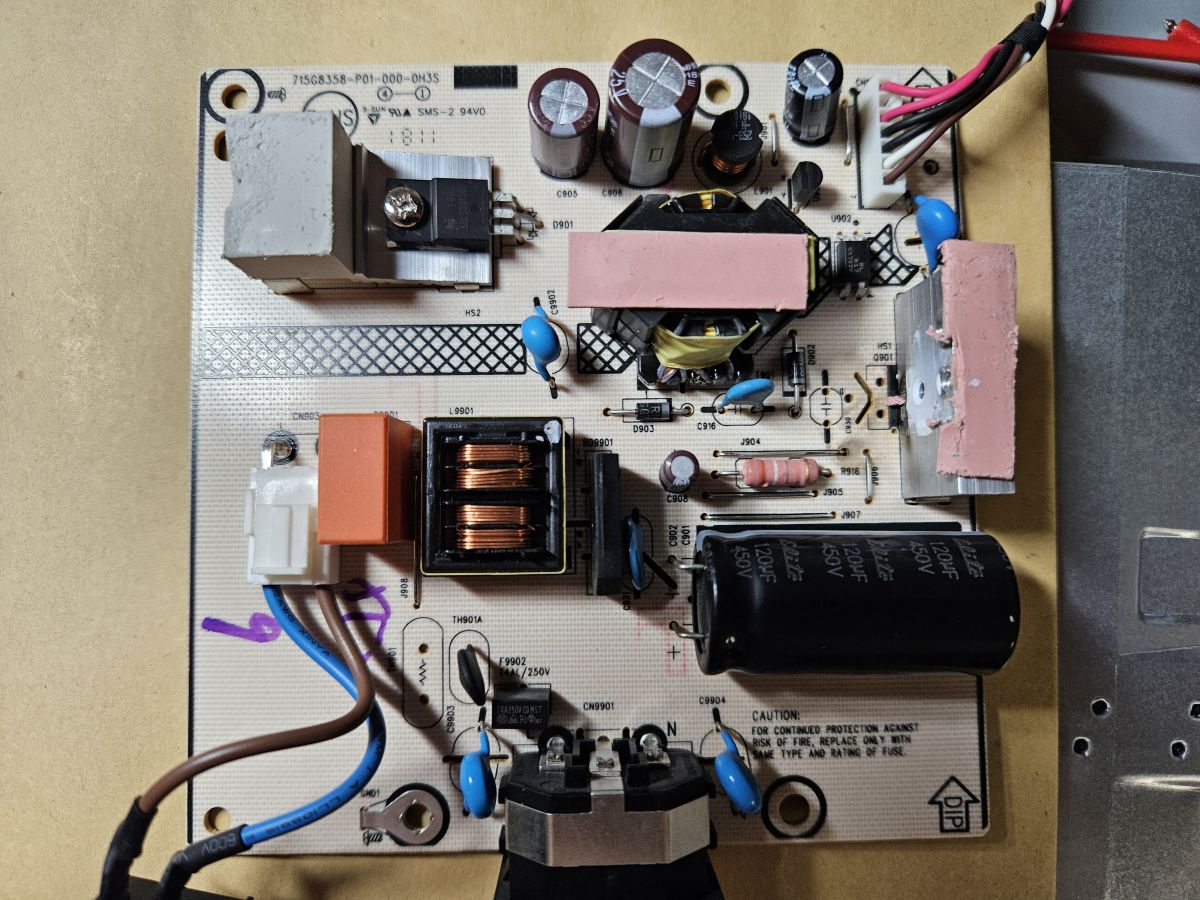

Kannst du scharfe Fotos von beiden Seiten der Netzteil-Platine sowie Nahaufnahmen der defekten Stelle und der Bauteil-Aufdrucke hochladen?

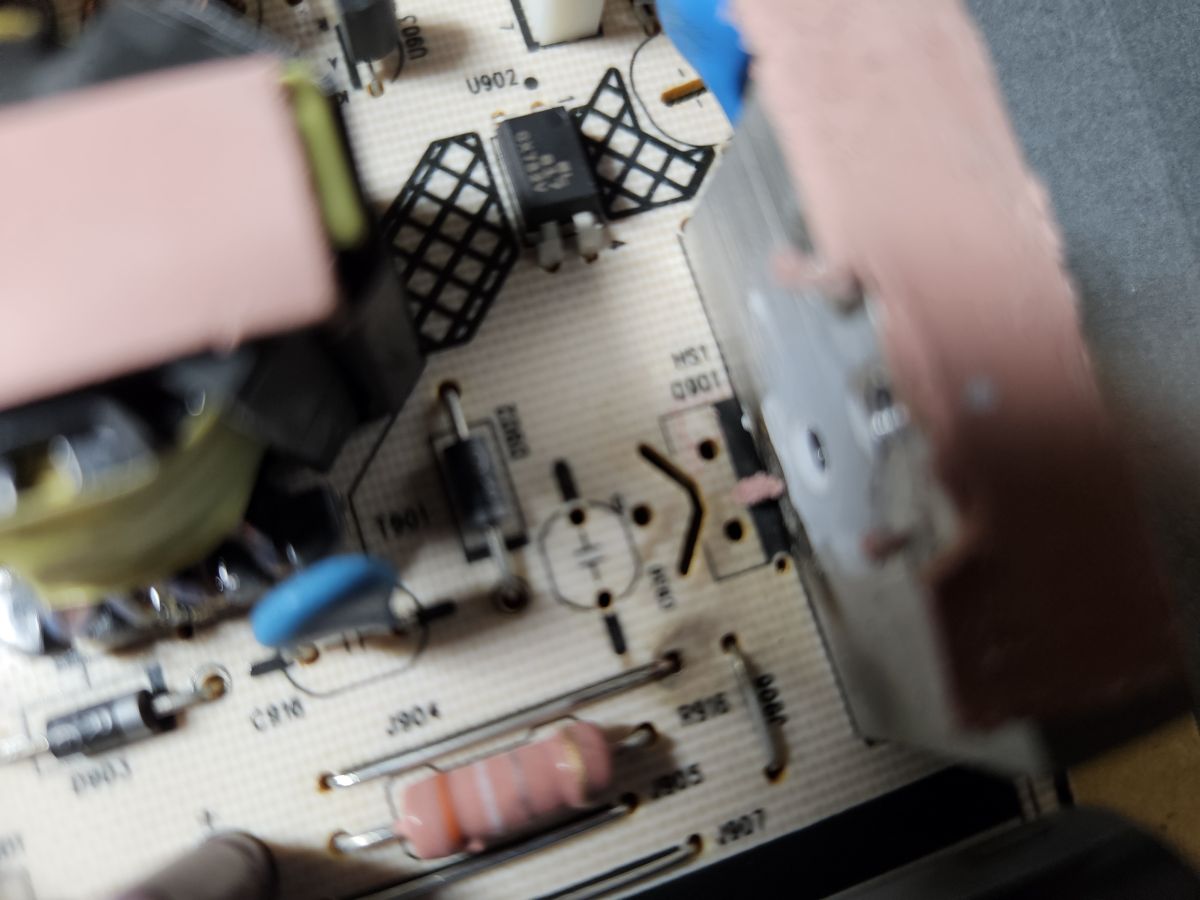

Ja, lade ich hoch, ein Foto von der defekten Stelle ist leider unscharf, im Grenzbereich von der Handy Kamera

Ich wiederhole:
https://remont-aud.net/ic_power/

Es gibt keinen PFC. Einfacher Flyback.

Das ist eine typische Lösung bei Netzteilen von Philips > du hast die Leiterplatte: 715G8358-000-...
Es fehlt der SM, aber
- schau dir an, welchen integrierten Schaltkreis du im Primärteil vor dem Feldeffekttransistor hast
- suche die Anwendungsbeschreibung für die Funktionsweise dieses Schaltkreises > dann kannst du den Transistor und die Kapazität auswählen.
[F]

Danke viel mal für die wertvollen Informationen. Der Fehler liegt im Sekundärkreis ( Q901 ), ich habe den Typ des Thyristor gefunden - es gibt einen Ersatz. Wenn ich am Ausgang der Platine eine Spannung von 18V anlege, funktioniert das Display. Im Notfall kann ich ja mit einem externen Display arbeiten.
