Hallo an alle,
Ich habe ein FNIRSI DSO150 Oszilloskop als fertiges Gerät gekauft. Dieses hat eine andere Firmware, als die anderen Geräte, die ich in Videos und auf Bildern sehe.
Der Unterschied ist, dass man das PWM Ausgangssignal von 1 bis 80 kHz einstellen kann und auch den duty cycle kann man von 0-100% einstellen. Außerdem hat es ein Symbol X1 / X10 mit dem man einen Tastkopf, x10 einstellen kann.
Das Mainboard ist identisch mit dem von JYE Tech.
Um in den Firmware upgrade Mode zu kommen, soll man den OK-Knopf drücken und halten und das Gerät einschalten. Im upgrade Mode wird auf dem Bildschirm folgendes angezeigt:

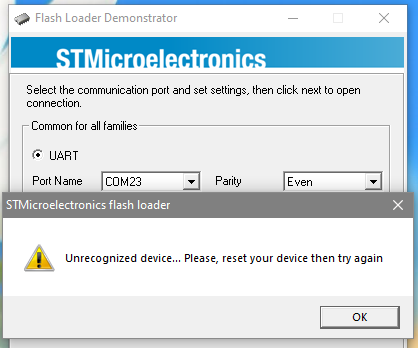

Wenn ich dann versuche mit dem Flash Loader Demonstrator zu verbinden, bekomme ich diese Fehlermeldung:
Das gleiche Fenster bekomme ich, wenn ich nach der Anleitung von JYE Tech die Lötpunkte Jp1 und Jp2 verbinde.
Hat jemand mit einem gleichartigen Gerät Erfahrungen zum Ändern der Firmware?
Hier noch die Bedienungsanleitung:
Ich habe ein FNIRSI DSO150 Oszilloskop als fertiges Gerät gekauft. Dieses hat eine andere Firmware, als die anderen Geräte, die ich in Videos und auf Bildern sehe.
Der Unterschied ist, dass man das PWM Ausgangssignal von 1 bis 80 kHz einstellen kann und auch den duty cycle kann man von 0-100% einstellen. Außerdem hat es ein Symbol X1 / X10 mit dem man einen Tastkopf, x10 einstellen kann.
Das Mainboard ist identisch mit dem von JYE Tech.
Um in den Firmware upgrade Mode zu kommen, soll man den OK-Knopf drücken und halten und das Gerät einschalten. Im upgrade Mode wird auf dem Bildschirm folgendes angezeigt:
Wenn ich dann versuche mit dem Flash Loader Demonstrator zu verbinden, bekomme ich diese Fehlermeldung:
Das gleiche Fenster bekomme ich, wenn ich nach der Anleitung von JYE Tech die Lötpunkte Jp1 und Jp2 verbinde.
Hat jemand mit einem gleichartigen Gerät Erfahrungen zum Ändern der Firmware?
Hier noch die Bedienungsanleitung:
