Große animierte Weihnachtsglocke LED WS2811

Hallo

Ich stelle hier mein nächstes Projekt einer blinkenden Weihnachtsdekoration in Form einer animierten LED-Glocke von ca. 106x106 cm vor. Das Projekt ist Ende 2020 entstanden und ich bedauere, dass ich es nicht früher im Forum beschrieben habe. Die Dekoration ist für den Außenbereich geeignet. Für die Konstruktion habe ich 3 Ketten zu je 50 Modulen mit der Steuerung WS2811 und LEDs von 8 mm Durchmesser, IP67, verwendet. Alle LEDs in der Glocke sind in Reihe geschaltet, es gibt keine "Abzweigungen". Die Schaltung imitiert die Bewegungen einer echten Glocke und zusätzlich die ihres Klöp­pels, wobei die Farben automatisch wechseln. Ich habe 19 verschiedene Lichtmuster in den Controller programmiert, den Code habe ich in Bascom AVR geschrieben, als Controller habe ich ein fertiges Arduino Pro Mini 5V 16Mhz ATMega328P Modul verwendet. Das Ganze wird von einem Netzteil Mean Well LPV-35-5 35W IP67 versorgt. Wenn es keinen Nebel gibt, ist die Glocke bereits aus etwa 1 Kilometer Entfernung sichtbar. Die Geschwindigkeit der Animation kann mit dem Drehknopf des eingebauten Potentiometers eingestellt werden. Die Glocke hat bei mir nun schon 3 Saisons lang funktioniert. Bei Regen, Schnee, Frost und Wind ohne Probleme Ich habe darauf geachtet, die elektrischen Anschlüsse ordentlich zu sichern.

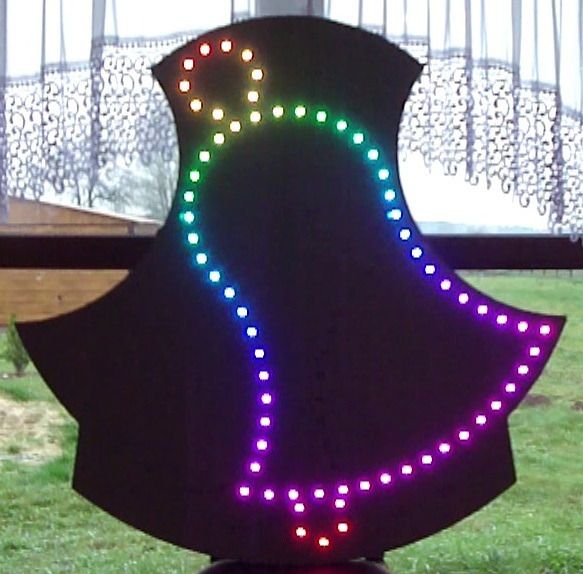

So sieht die Glocke (Prototyp) bei einem der Lichteffekte aus:

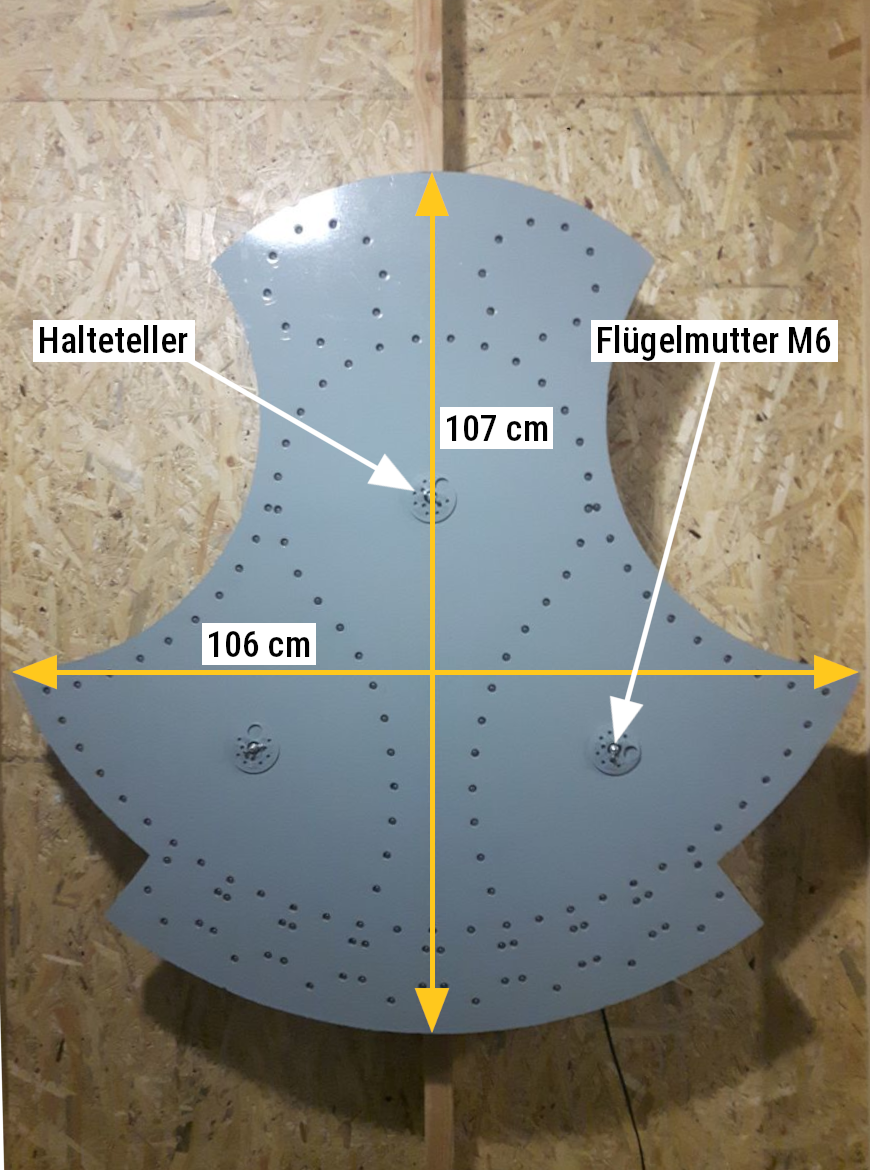

Die Vorderseite der Glocke:

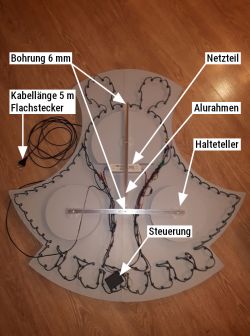

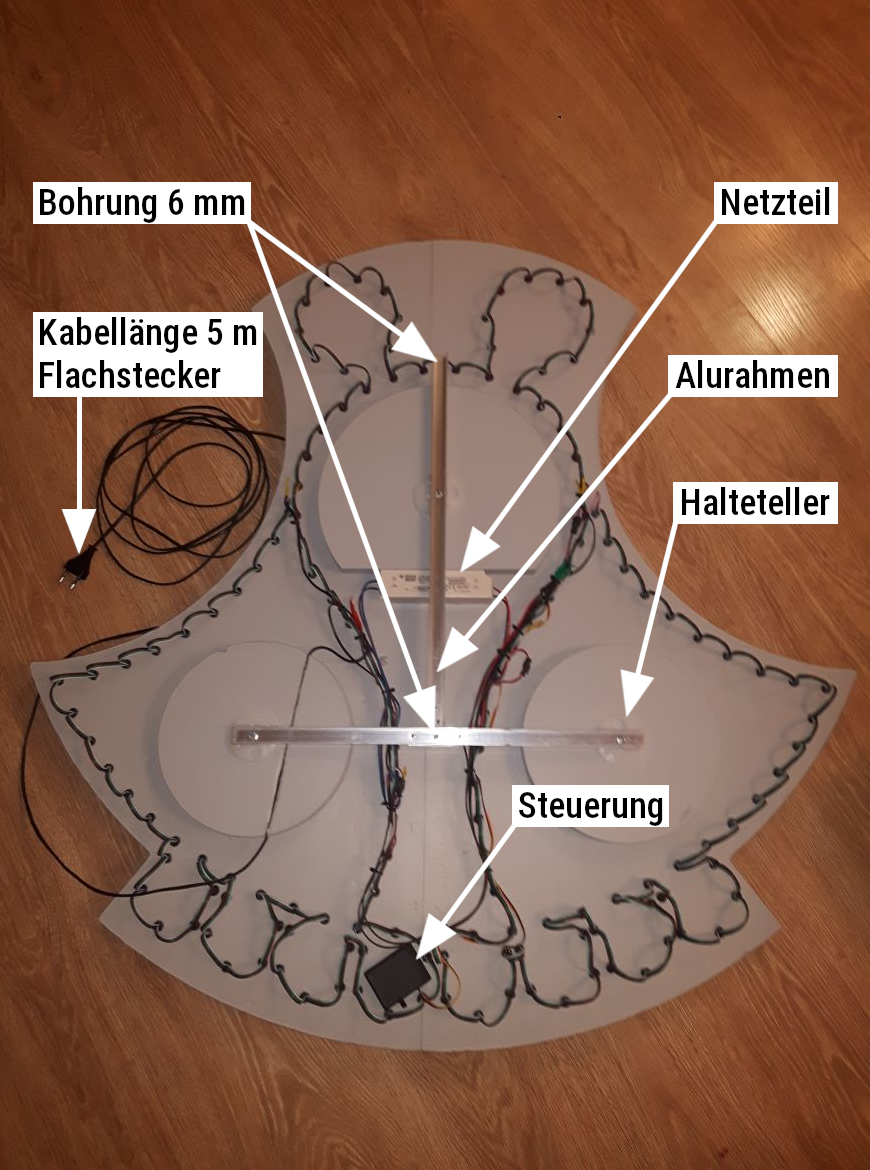

So sieht die Glocke von hinten aus. Man sieht den Aluminiumrahmen, mit dem sie an der Wand oder einem Mast befestigt werden kann.

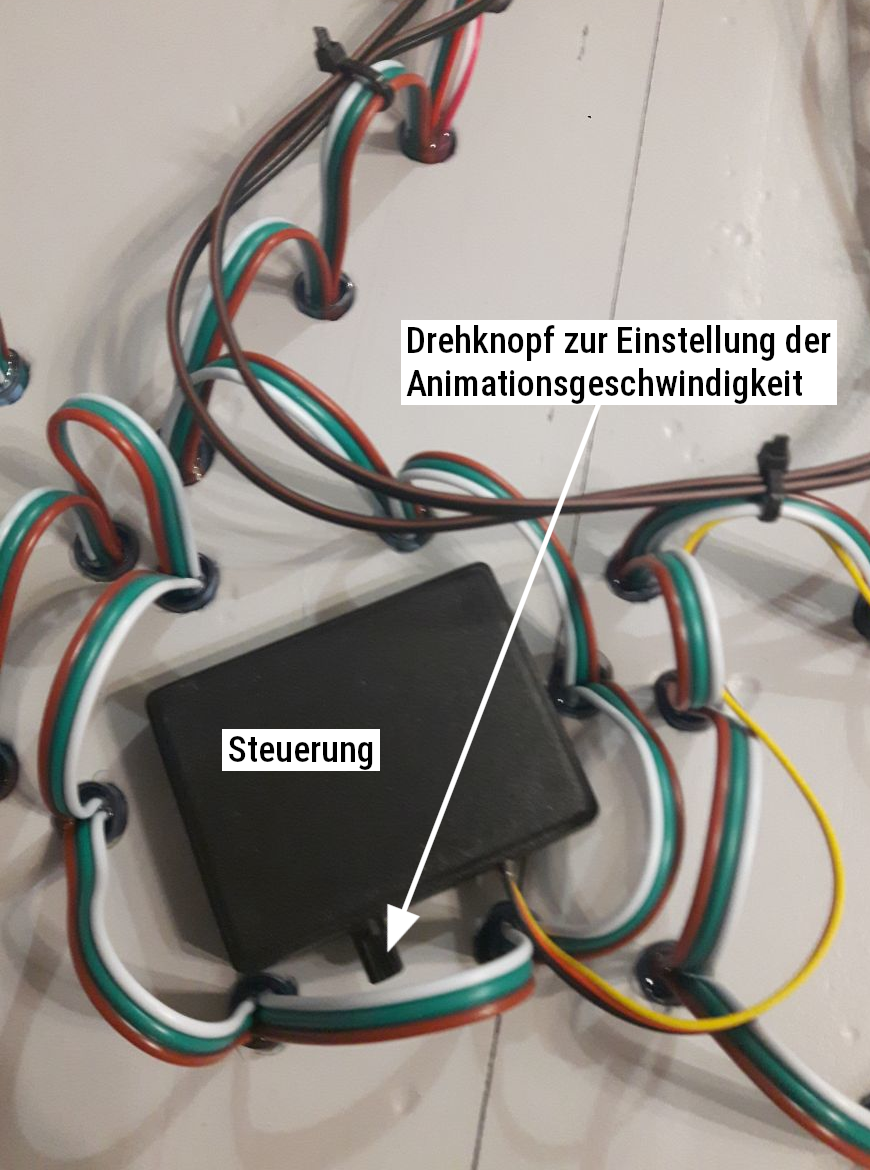

Der Controller selbst aus der Nähe:

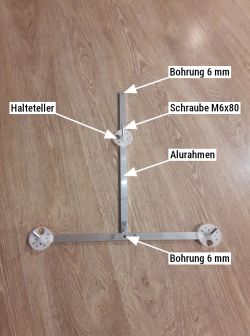

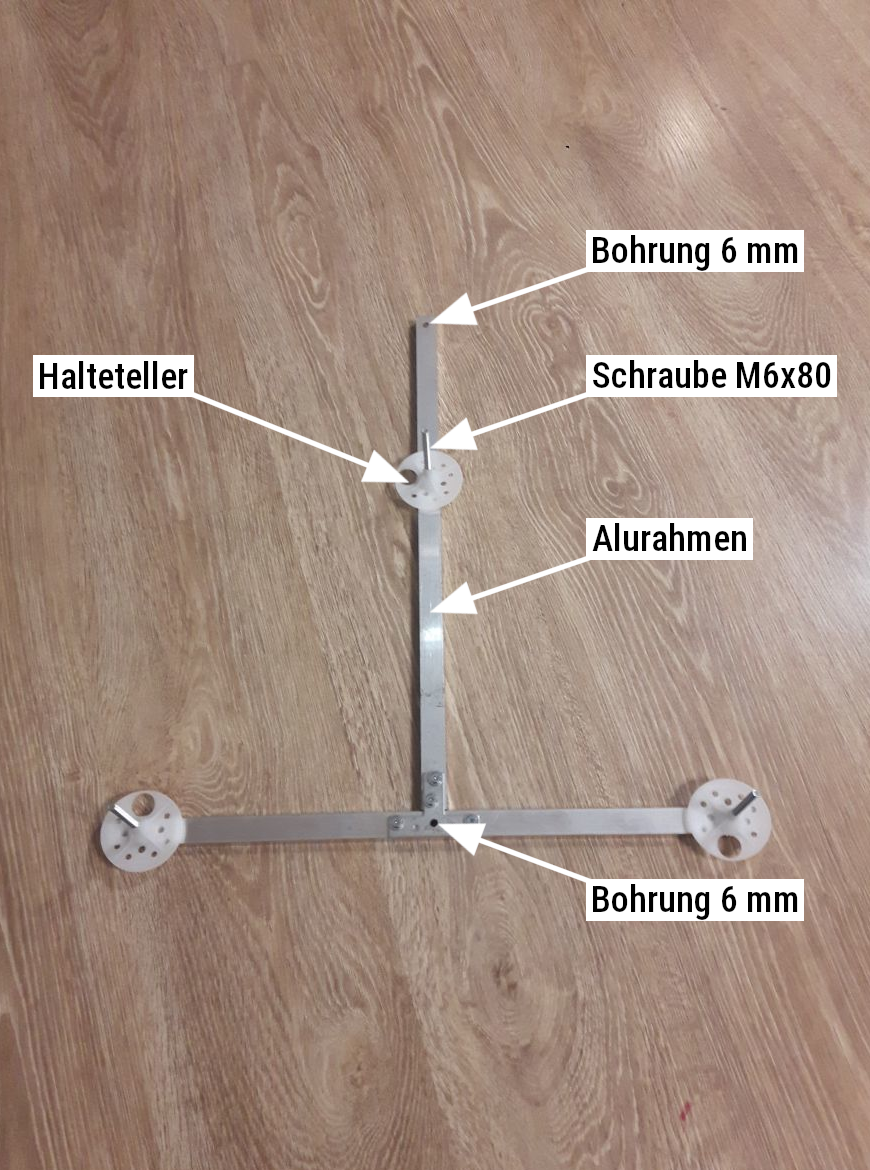

Ansicht des Alurahmens selbst:

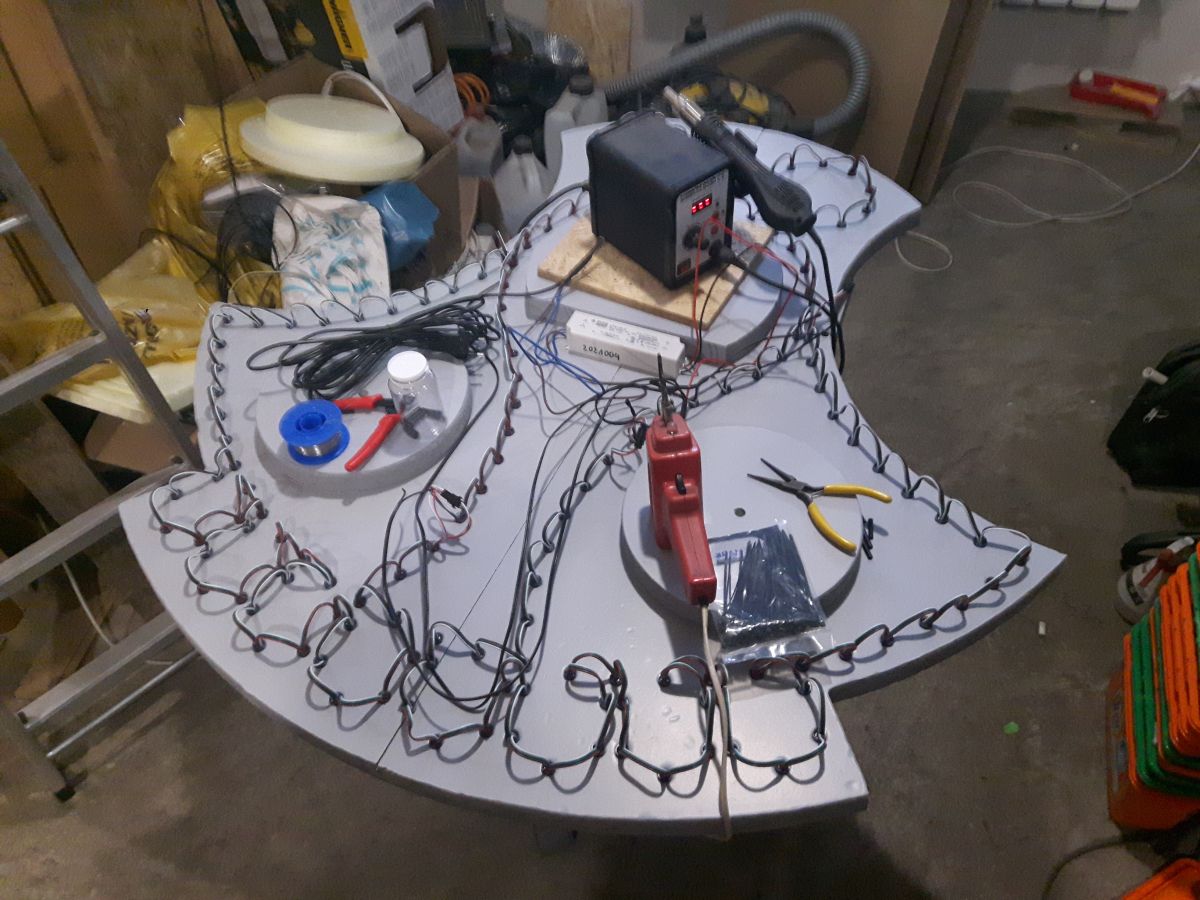

Und hier die Glocke bei der Montage in der Werkstatt:



Ich habe die Glocke aus 30 mm dickem Styrodur gefertigt. Das Ganze ist mit Acrylfarbe in grau lackiert. Hier ein paar grundlegende Parameter:

1. Stromversorgung: 230 V
2. Leistungsaufnahme: 15 W
3. Gewicht der Glocke einschließlich des Rahmens: 2,5 kg

Und zum Schluss noch ein Video, das die Glocke (eigentlich ein Prototyp, da ich später kleine Änderungen am Design vorgenommen habe) in "Aktion" zeigt. Fühlt euch sich frei, es anzusehen und zu kommentieren Grüße
