Der Aufbau des Drehmelders

Letztes Mal haben wir uns angesehen, wie Drehmelder in der Praxis funktionieren, heute wollen wir einen Blick in das Innere eines Drehmelders werfen.

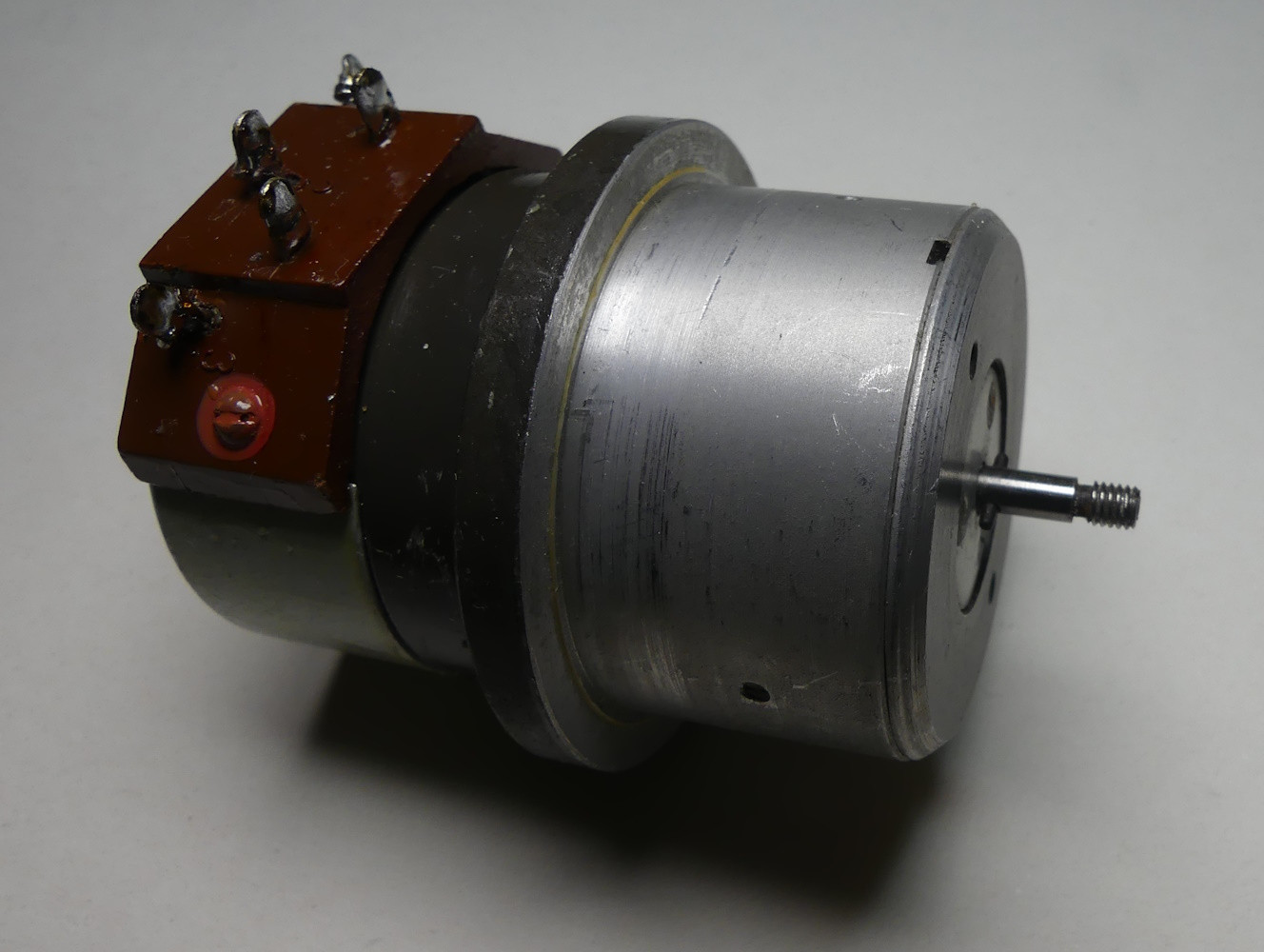

Die Platte mit den drei Anschlüssen der Wicklungen ist auch der Befestigungs- und Kontaktpunkt für die beiden Bürsten, die die Verbindung zur Rotorwicklung herstellen.



Die Bürsten sehen recht empfindlich aus, erfüllen aber dennoch ihren Zweck. Es ist zu erwarten, dass etwaige Probleme mit dem Drehmelder mit den Bürsten zusammenhängen könnten.



Im Gehäuse montierte Bürsten und sichtbarer Verschleiß der Schleifringe im Bereich des Bürstenkontakts.



Die Drehmelder-Wicklungen.





Die Kugellager.


Der Drehmelder ermöglichte die Umsetzung vieler Aufgaben in einem sehr einfachen System ohne die erforderliche Steuerelektronik, meist reichten eine Wechselspannungsquelle, eine Reihe von Anschlüssen und möglicherweise einige passive Komponenten aus. Derzeit verfügen wir über viele alternative Lösungen zur Übertragung von Positionsinformationen und zur Fernsteuerung der Position. Die Konstruktion des Drehmelders sieht sehr langlebig aus, die verschleißenden Elemente könnten die Bürsten und die Schleifringe sein, die den Strom auf den Rotor übertragen.
