[Gelöst] Clarion QY5002S - Anschließen einer CCD-Rückfahrkamera, Steckertyp

Hallo

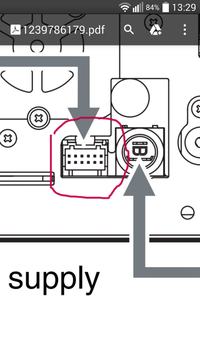

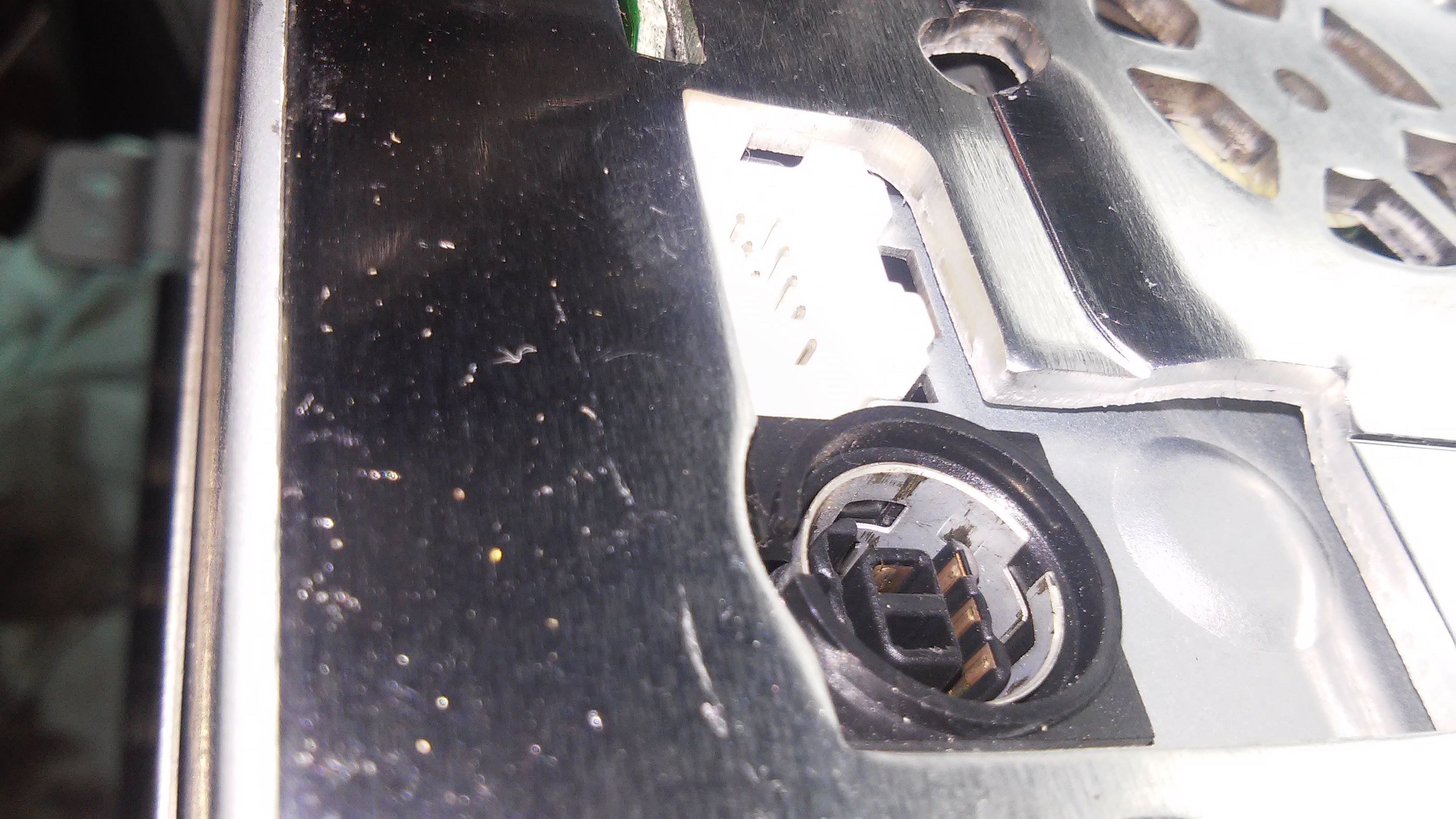

Ich habe ein Clarion QY-5002S Autoradio (entspricht dem MAX973HD). Ich wollte eine CCD Rückfahrkamera anschließen. Das Problem ist, dass die Kamera RCA-Stecker hat und das Radio einen bestimmten Eingang "CCD CAMERA TERMINAL" hat, der wie auf dem Foto Nr. 1 (rechts) aussieht.

Foto Nr. 1

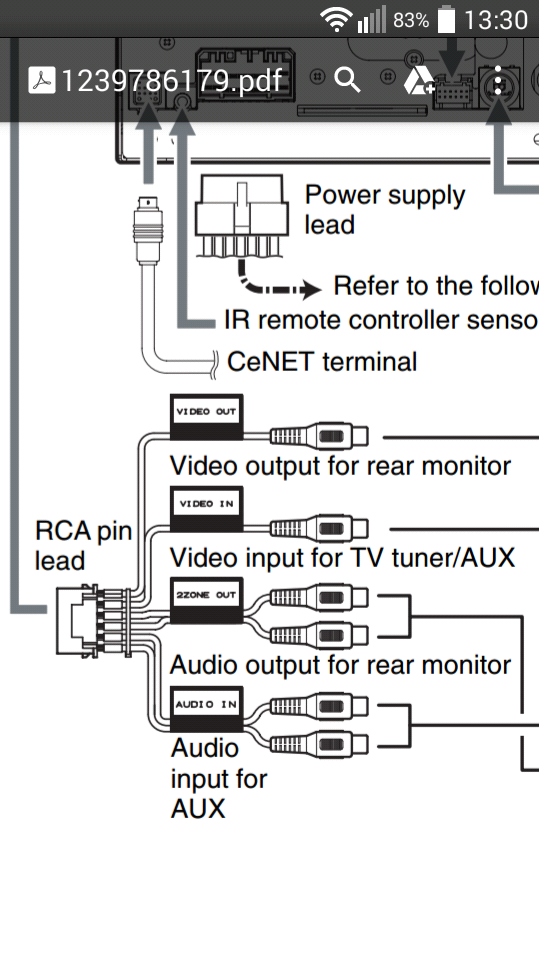

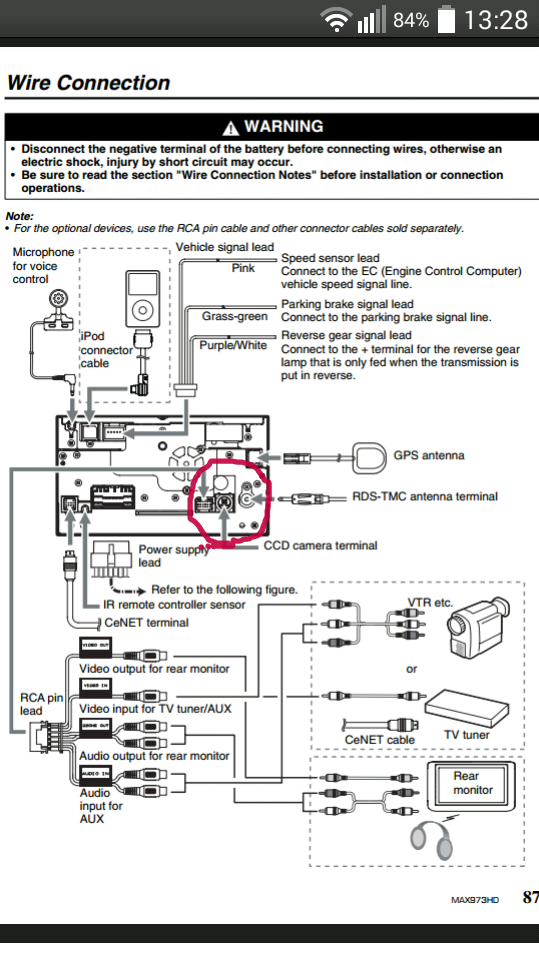

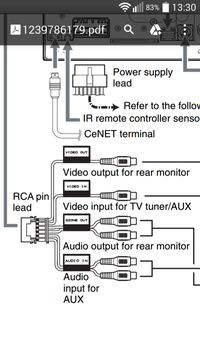

Im Elektronikladen wurde mir gesagt, dass es schwierig wäre, einen solchen Stecker zu bekommen. Im offiziellen Angebot von Clarion gibt es kein solches Kabel. Außerdem ist zu vermuten, dass ein direktes Anschließen einer CCD-Kamera (unter Berücksichtigung aller Kombinationen) ohnehin kein Bild liefert, da eventuell irgendein "Ter­mi­nal" benötigt wird. In dieser Situation habe ich beschlossen, die Kamera an einen anderen Eingang anzuschließen - RCA Pin (Foto 1 links). Das Problem ist, dass ich nicht den richtigen Stecker hatte, also habe ich die Kamera mit dem doppelten Pin und dem Schaltplan (Fotos 2 und 3) an die für AUX (Videoeingang) verantwortlichen Pins angeschlossen.

Foto Nr. 2


Foto Nr. 3

Die Kamera fing an zu funktionieren und es wäre toll, wenn da nicht die Tatsache wäre, dass sie nur im Stand funktioniert. Beim Rückwärtsfahren schaltet sich der Videoblocker im Radio ein, weil man während der Fahrt nicht fernsehen kann.
Wie muss ich die Kamera an diesen Eingang "CCD kamera terminal" anschließen, weiß vielleicht jemand, wo man einen solchen Anschluss kaufen kann? Hat jemand eine Zeichnung von diesem Stecker? Übrigens, eine Frage zur Verbindung RCA Pin, die in RCA-Verbindungen verteilt; Gibt es Fertigprodukt oder muss ich mein Selbstgemachtes lassen?

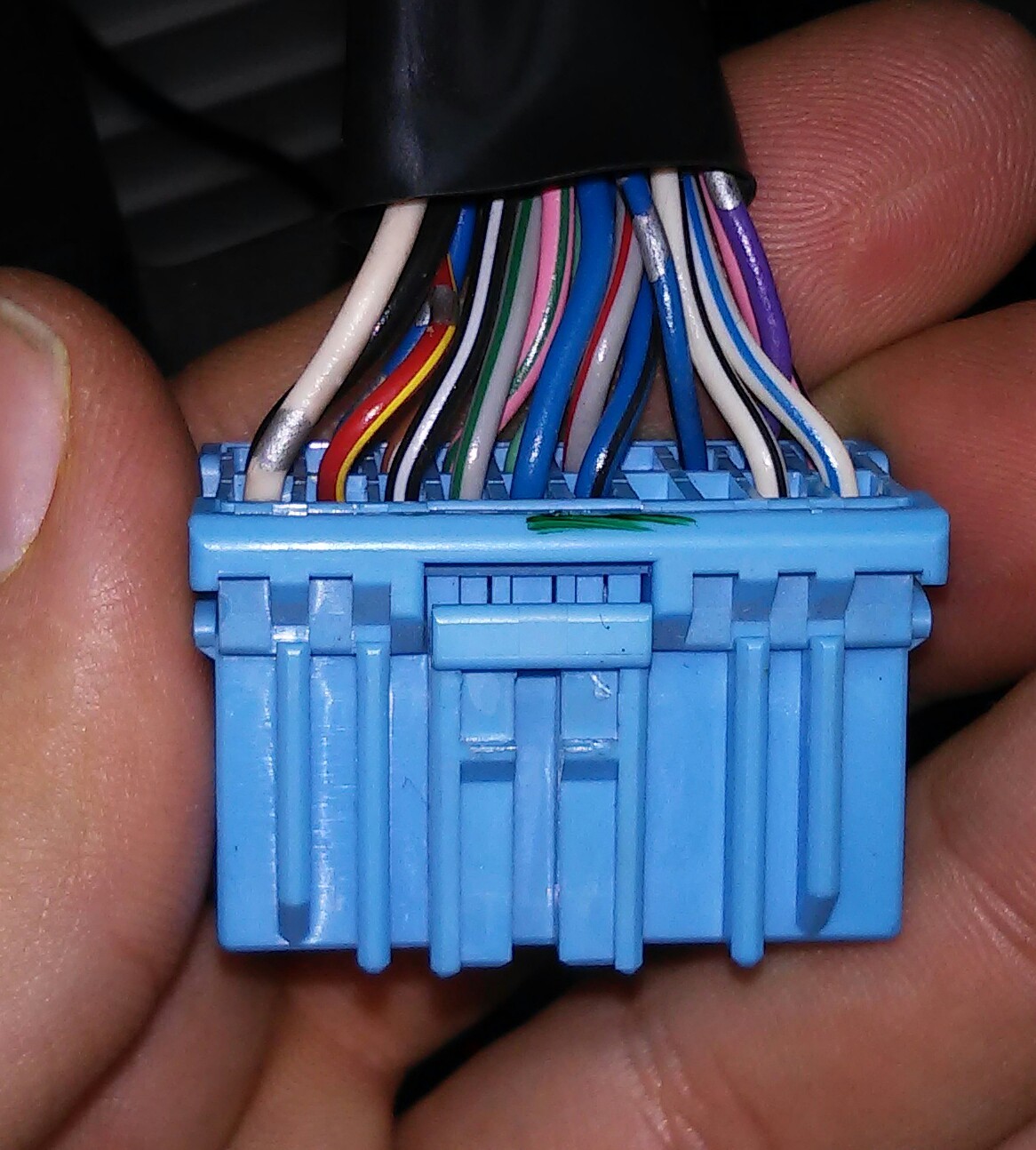

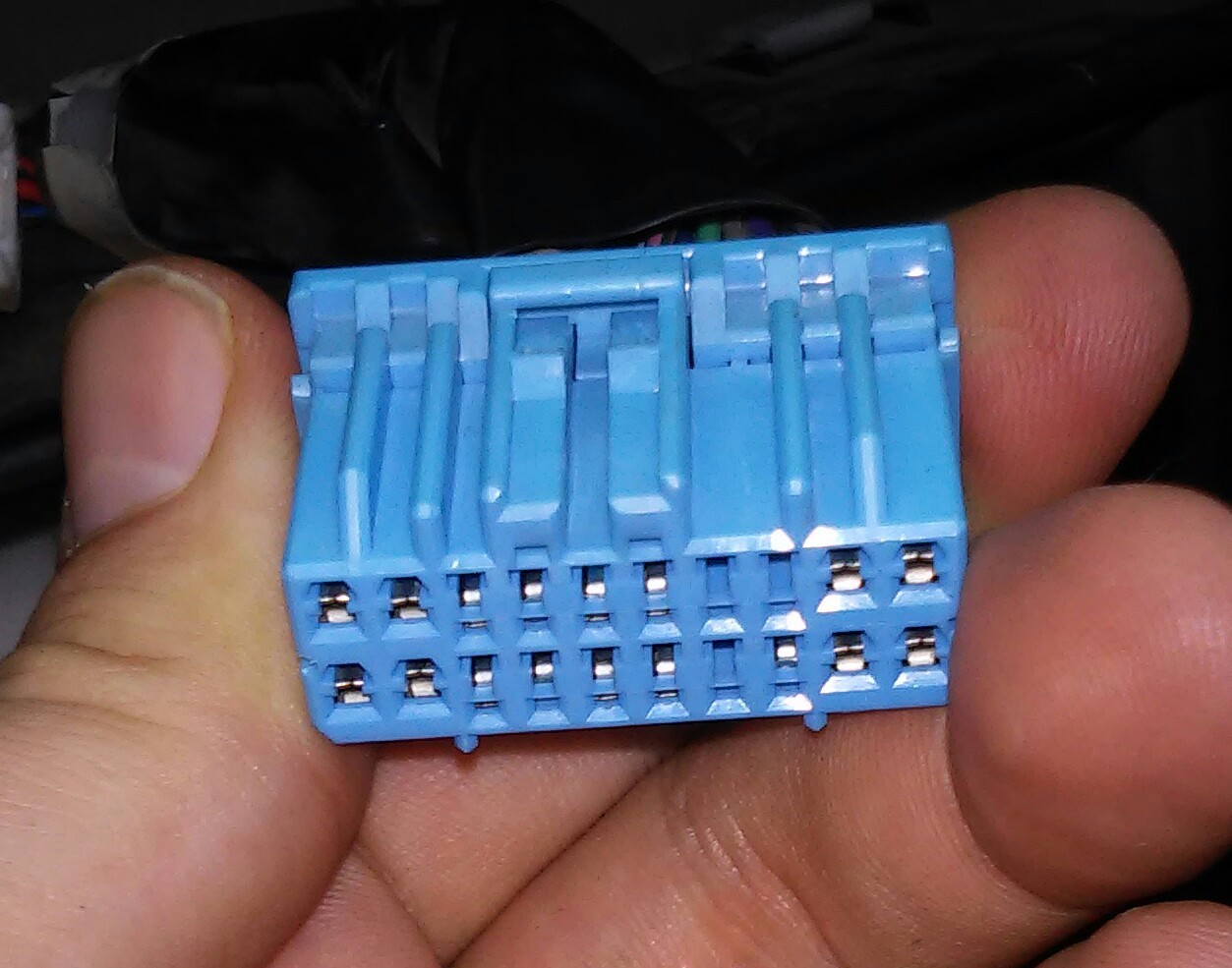

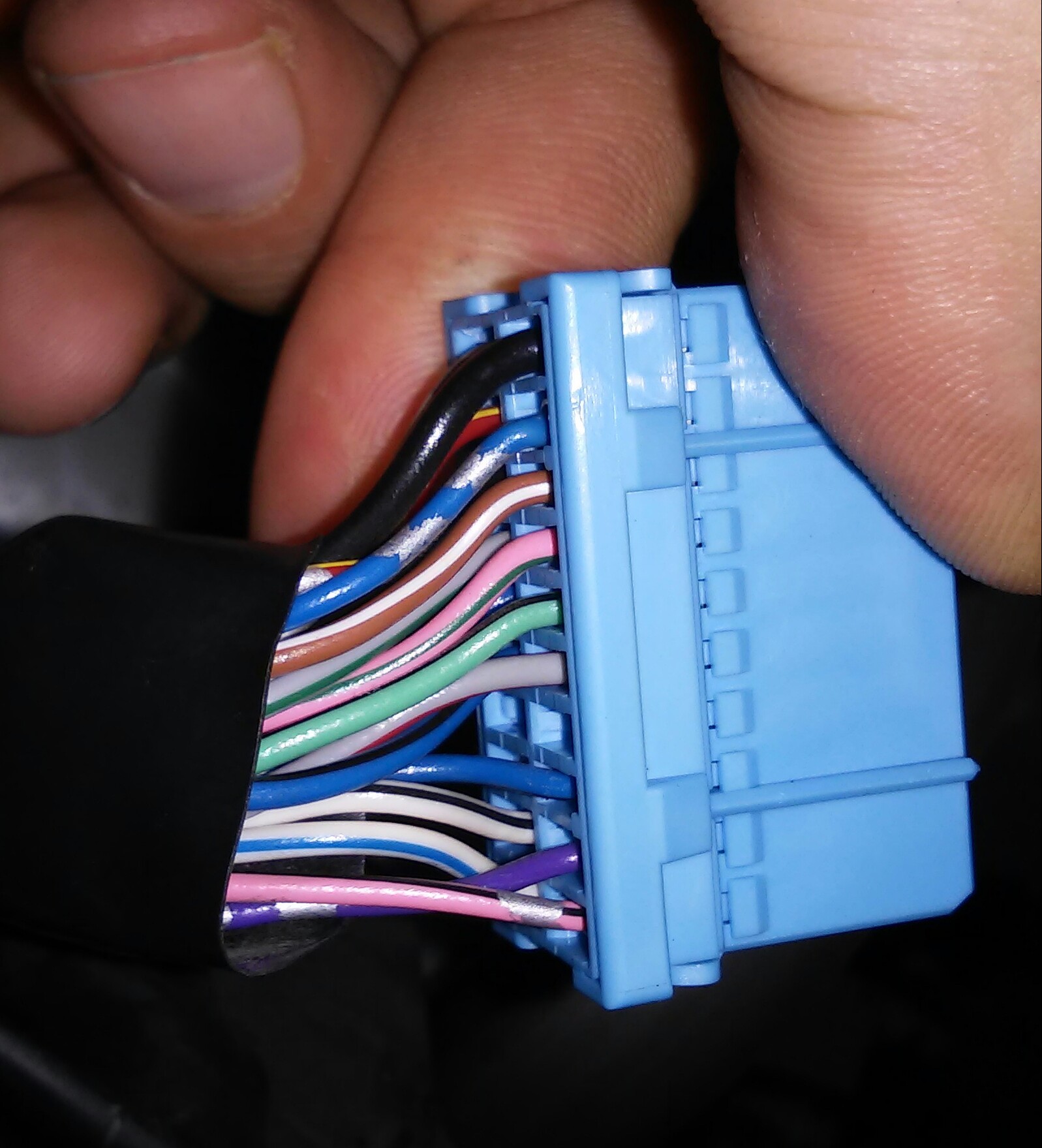

Andere Fotos:




Bitte helfen.
Marek

Sind die Kabel purple-white und grass-green angeschlossen?

Das ganze Radio ist angeschlossen und alles funktioniert. Es gibt eine ganze Menge dieser Kabel und unter anderem die, wie Sie geschrieben haben.

Trennen Sie also den mit purple-white gekennzeichneten und schließen Sie den grass-green mit Masse kurz. Nach einem solchen Vorgang sollte das Bild der als AUX (Video In) bezeichneten Quelle ständig zur Verfügung stehen.

Danke für den Tipp. Sag mir bitte, wie das Kabel grass-green aussieht und ich probiere es aus. Ich möchte nur, dass die Navigation funktioniert. wird alles andere funktionieren?

Es wird laut Beschreibung ein Kabel für den Handbremssensor sein (laut Google-Übersetzer grasgrün).

Welches ist das Massekabel? Im Schaltplan ist es wahrscheinlich EARTH, aber der Schaltplan hat eine andere Anordnung des Steckers als in Wirklichkeit. Soll ich davon ausgehen, dass es der Schwarze in der Ecke ist? Ich würde lieber sichergehen, weil ich nichts brennen möchte.

Ja, als EARTH bezeichnet (die Masse steht auch auf dem Radiogehäuse).

Ok, ich werde nach dem Verbinden des grass-green Kabels mit dem schwarzen (Masse) nachsehen. Ich habe gestern nach dem Verbinden mit dem Gehäuse als Masse nachgesehen und die Kamera hat sich während der Fahrt immer noch ausgeschaltet.

Hast du das purple-white Kabel abgezogen?

Ja, ich habe die Verbindung getrennt.

Oder vielleicht? Wenn über purple-white und grass-green Informationen vom Bedienfeld ans Radio geliefert werden, dann muß ich vielleicht ein grass-green Kabel mit Masse verbinden, aber auf dem Abschnitt (Radio-Masse), und nicht (Zentrale-Masse). Bisher habe ich das grass-green Kabel angeschlossen, das von der Zentrale zum Radio kommt.

Hast du es geschafft, diese Kamera anzuschließen, so daß sie funktioniert? Wenn ja, kannst du bitte eine detaillierte Beschreibung, vorzugsweise Fotos, bereitstellen? Ich habe das gleiche Radio und möchte eine Kamera anschließen. Die originelle Verbindung erfolgt über das Modul, das teuer ist.

Hallo an alle Beteiligten
So habe ich es geschafft, die Kamera an das Werksradio und an den speziellen CCD- oder Ai-Net-Anschluss anzuschließen

Hinzufügen nach 17 [Minuten]:

>>21847053

Pin 3 - Auslösen mit Masse
Pin 1 - Masse/Abschirmung
Pin 6 - Videosignal
Stecker mit Kabel von Alpine-Wechsler RCAs hinzugefügt und AHD-Kamera
Signal + vom violett-weißen Kabel des 6-poligen Steckers, 3 Kabel: Handbremse, Rückwärtsgang, Geschwindigkeit vom Auto, am Relais so angeschlossen, dass es Masse vom selben Kabel ausgibt; 3. Kabel zur Kamera – Stromversorgung, Masse von der Klappe und dem Bildschirm, und die Kamera läuft nach dem Einlegen des Rückwärtsgangs werkseitig
Aux wird an den RCA-Anschluss Pin 1 und 2 oben links R/L angeschlossen.
Signal 1 und 2 von links, unten gemeinsame Masse und AUX funktioniert, man kann einen Bluetooth-Adapter anschließen und es funktioniert auch.



Chinesischer Schrott ist dem CLARION nicht gewachsen
Mit freundlichen Grüßen
