Kaffeemaschine Siemens Serie EQ.7 Z - keine Stromversorgung?

Die Siemens EQ.7 TK76209RW/05 Espressomaschine gibt nach Anschluss an die Steckdose und Einschalten des Netzschalters kein Lebenszeichen von sich. Das Display leuchtet nicht. Das Steuermodul wird mit 230 V Spannung versorgt.

Es gibt keine beschädigten Elemente oder verbrannten Leiterbahnen auf der Platine. Ich habe versucht, eine mögliche kalte Lötstelle zu eliminieren. Ohne Schaltplan komme ich nicht weiter. Hat jemand eine Idee? Oder ist es besser, das gesamte Netzteil-Modul zu kaufen? Vielleicht ist das Anzeige-Modul beschädigt und die Stromversorgung funktioniert? Wie kann man es überprüfen?

Machen Sie ein Foto von diesem Modul.

Zuerst überprüfen Sie den Wert des markierten Widerstands und vergleichen Sie ihn mit dem Wert, der vom Widerstandsstreifcode abgelesen wird. Sie können auch die Spannungen an Elektrolytkondensatoren messen, nur nicht kurzschließen

Der von den Streifen abgelesene Widerstandswert sollte 100 kΩ betragen und innerhalb der Toleranz liegen. Winzige Spannungen an den großen Elkos. An 3 gibt es 3,8 V und an der anderen 0,2 V.

An den gekennzeichneten Kondensatoren auch nichts? Messen Sie im VDC-Bereich?


Wenn die Messung korrekt durchgeführt wurde, würde dies auf eine Sicherung hindeuten - einen weißen Würfel, der in den gezeichneten Kreis passt. Wenn sie einen Bruch hat, wäre es sinnvoll festzustellen, warum sie durchgebrannt ist. Zu Beginn können Sie die Gleichrichterbrücke, die 400-V-Kondensatoren auf Kurzschluß und die Schaltung des Umrichters LNK 304 selbst (Widerstand zwischen dem 5. und 7. Bein) überprüfen.

Tatsächlich ist die Sicherung (FTR2F 10 ΩJ...) durchgebrannt. Im Anhang das Aussehen der Sicherung und die Karte des Herstellers der Sicherungen. Ich weiß nicht, wie ich die Beschriftungen entziffern und womit ich sie ersetzen soll?

CCMTher...pdf Download (1001.33 kB) WP_2016120..001.jpg Download (336.31 kB)

- die Brücke lässt nur ca. 3 kΩ in eine Richtung zu - sieht gut aus
- 400-V-Kondensatoren sind nicht kurzgeschlossen
- Der LNK304 zwischen dem 5. und 7. Bein hat 1 MΩ in eine Richtung und 4 MΩ in die andere Richtung. Ich weiß nicht, was die Werte sein sollten.
Gibt es noch etwas zu überprüfen?

remek_g hat geschrieben:

Im Anhang das Aussehen der Sicherung und die Karte des Herstellers der Sicherungen. Ich weiß nicht, wie ich die Beschriftungen entziffern und womit ich sie ersetzen soll?

Es ist ein Sicherungswiderstand von 10 Ω, 5 W.

Um die Brücke zu überprüfen, müssen Sie jede Diode darin einzeln überprüfen. Wenn Sie dies ausschließen, man kann versuchen diesen Widerstand / diese Sicherung auszutauschen und das Modul anzuschließen. Kaufen Sie einige für alle Fälle

In der Brücke habe ich die Übergänge zwischen jedem Beinpaar überprüft und sie ist ok.
Wenn es Kondensatoren und den LNK403-Chip oben sind, lohnt es sich nicht, neue zu löten?

Die Schaltung besteht aus zwei Umrichtern. Ich sehe die LNK-Schaltung innerhalb des beschädigten Widerstands nicht.
Das Element ist für den Betrieb dieses Umrichters verantwortlich FSCM0465R und Sie müssen es ersetzen. Auch die Diode D1 sollte überprüft werden.
Um die Frage vorwegzunehmen - ich kenne keinen Ersatz für diese Schaltung und die Schaltung selbst ist in China erhältlich. Vielleicht passt die Schaltung DM0465R (FSDM0465R). Das Gehäuse weicht vom Original ab.

dzi_dziuś hat geschrieben:

Zuerst überprüfen Sie den Wert des markierten Widerstands

Dieser Widerstand ist nicht der Widerstand, an den Sie gedacht haben Wenn überhaupt, sollte sich dieser Widerstand hinter dem Würfel befinden - man sieht ein grünes Element (möglicherweise eine Drossel) im Bereich der zwei Kondensatoren, höchstwahrscheinlich 4,7 µF 400 V - der zweite Wandler auf LNK304-Basis.

PS. Ich habe 2 Stück von der Schaltung FSCM0465R gefunden, wenn was sein sollte.

Ich danke Ihnen allen für Ihre Vorschläge. Ich habe eine identische Maschine mit einem beschädigten Brühmodul gefunden und für Ersatzteile verwendet. Nach Austausch der Platine funktioniert das Gerät.

Hallo,

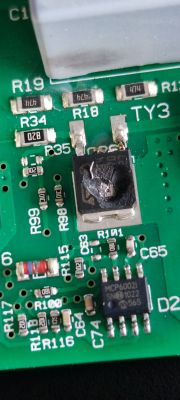

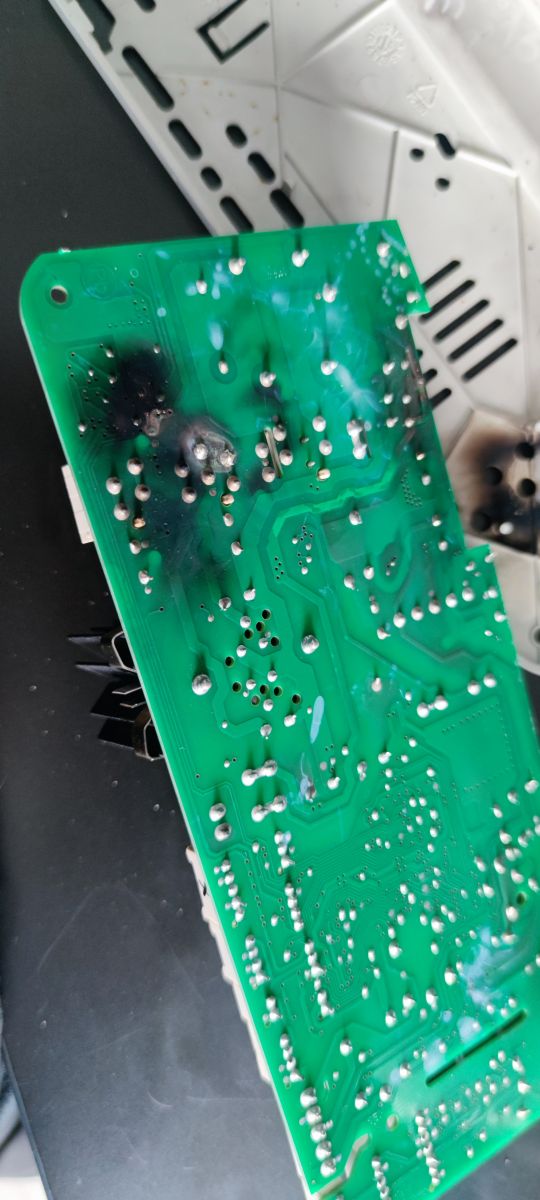

Ich weiß, dass dies ein wirklich alter Beitrag ist, aber ich habe mich gefragt, ob jemand weiß, welches Bauteil sich auf der C26-Position dieser Platine befindet. Der Grund, warum ich frage, ist, dass meine Maschine gestern Abend während der Kaffeezubereitung die Sicherung ausgelöst hat und ich nach Überprüfung der Steuerplatine festgestellt habe, dass folgendes Teil durchgebrannt ist.

Hallo
Dies ist ein TRIAK ST T4-3570 4A 600V.

Hallo und frohes neues Jahr!

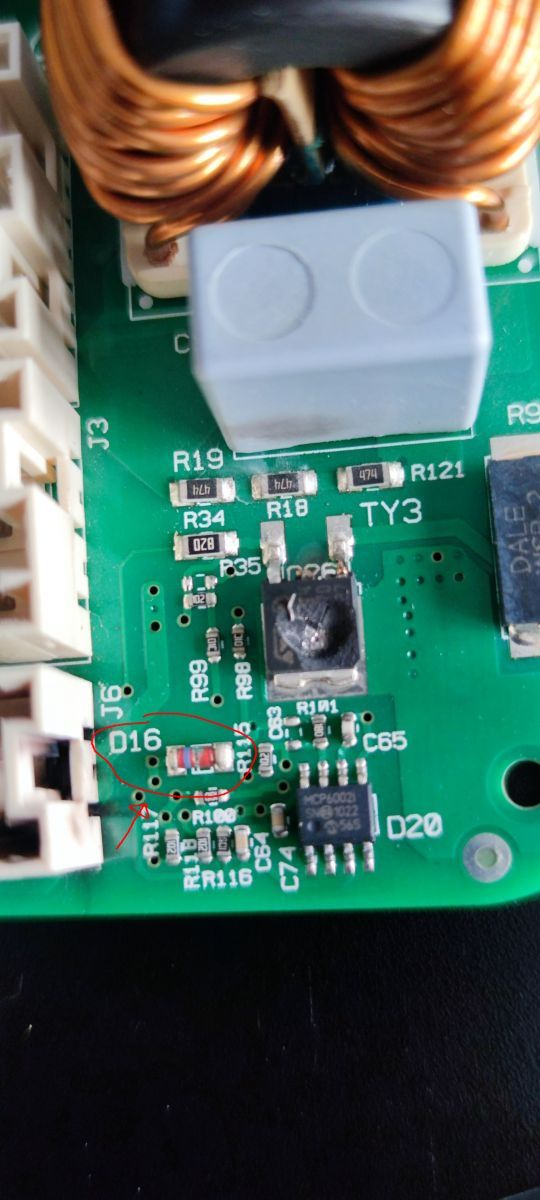

Weiß jemand, wie hoch die Durchbruchspannung von D16 ist? Der blaue Streifen zeigt an, dass es eine Zenerdiode ist, aber leider ist die Spannung nicht angegeben.

P.S. Ich habe ein Bild verwendet, das der vorherige Kommentator hochgeladen hat, hoffentlich ist das kein Problem, habe vergessen, ein Bild von meinem Board zu machen.


Grüsse,
Emanuil

D16 ist die MBR0540-Schotky-Diode.

Vielen Dank, die Maschine ist jetzt repariert.
Ich lasse das für zukünftige Referenz, wenn jemand eine ähnliche Situation hat:
Mein Gerät funktionierte manchmal, und manchmal leuchtete beim Einschalten die LCD-Anzeige nur kurz auf und schaltete sich dann wieder aus, so dass nur die Einschalttaste leuchtete. Wenn das passiert, reagiert das Gerät auch nicht auf Tastendrucke.
Ich habe das Problem in der Nähe des LCD-Anschlusses ausfindig gemacht - die zweite LCD-Leitung hat etwa 2,5 bis 3,2 Volt, wenn das Gerät funktioniert, wie es soll, und 5 Volt, wenn es überhaupt nicht funktioniert. Am Ende habe ich die NPN-Transistoren Q3 und Q4 durch neue BC517 ersetzt, wodurch die Probleme gelöst wurden.
Nochmals vielen Dank für die Hilfe!
