LED-Uhr mit WS2812B (NTP)

Hallo
Themen über Uhren mit WS2812B wurden bereits auf Elektroda veröffentlicht. Ich möchte meine Version vorstellen. Ich hatte noch etwas von diesem LED Streifen von letzten Projekten übrig und beschloss, es zu verwenden. Der Zugang zu einem 3D-Drucker kann dieses Projekt erschweren.

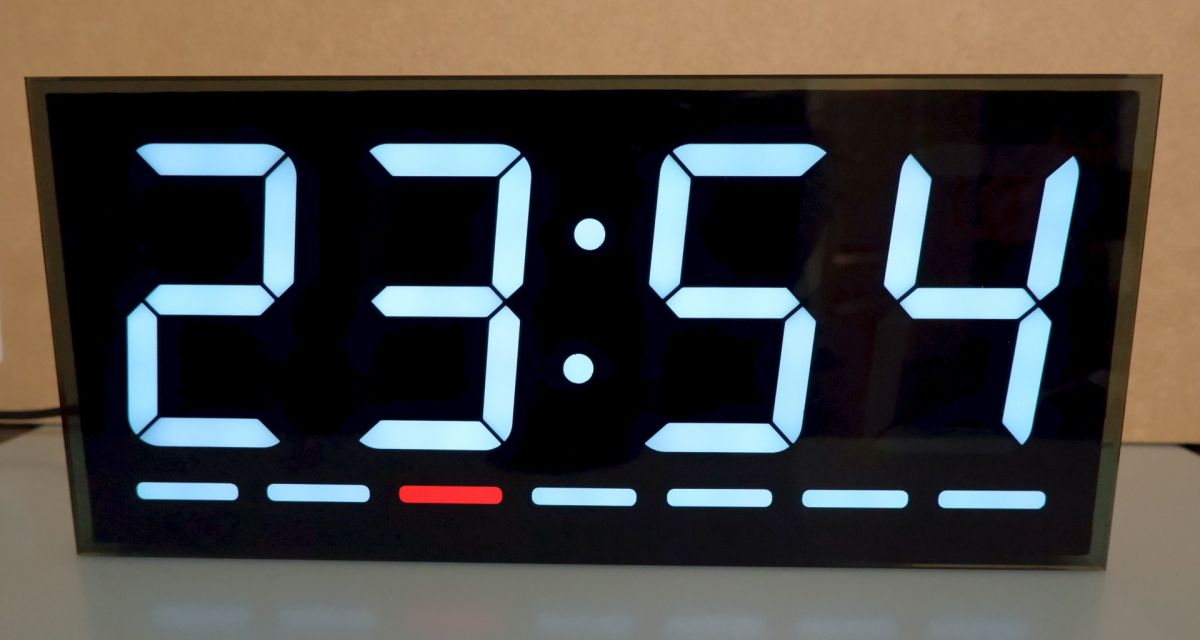

Die Uhr hat Ziffern, die 79 mm hoch sind. Beachtlich, aber man kann sich daran gewöhnen. Nach einigen Experimenten scheint diese Höhe optimal zu sein, wenn man das gebräuchlichste LED Streifen mit einer Dichte von 60 LED/m verwendet. Pro Ziffernsegment gibt es zwei LEDs, außer Punkten, (auf dem Streifen). Ich habe es auch mit kleineren Displays getestet. Die Mindesthöhe beträgt 45 mm (eine LED pro Segment, ohne die LEDs vom Streifen zu entfernen).

Die Uhr zeigt neben der Uhrzeit auch die Wochentage an. Ein Kollege hat mich dazu überredet, und ich denke, es war eine gute Idee. Die Tagesanzeige kann über oder unter den Ziffern platziert werden. Die aktuelle Zeit wird standardmäßig jede Stunde von NTP-Servern bezogen. Der Vorteil dieses Designs ist zweifellos die nahezu unbegrenzte Darstellung in Bezug auf Farben oder Animationen. Die Anzeige kann auch mit einem Kalender verknüpft werden, und zu bestimmten Daten können verschiedene Muster angezeigt werden.

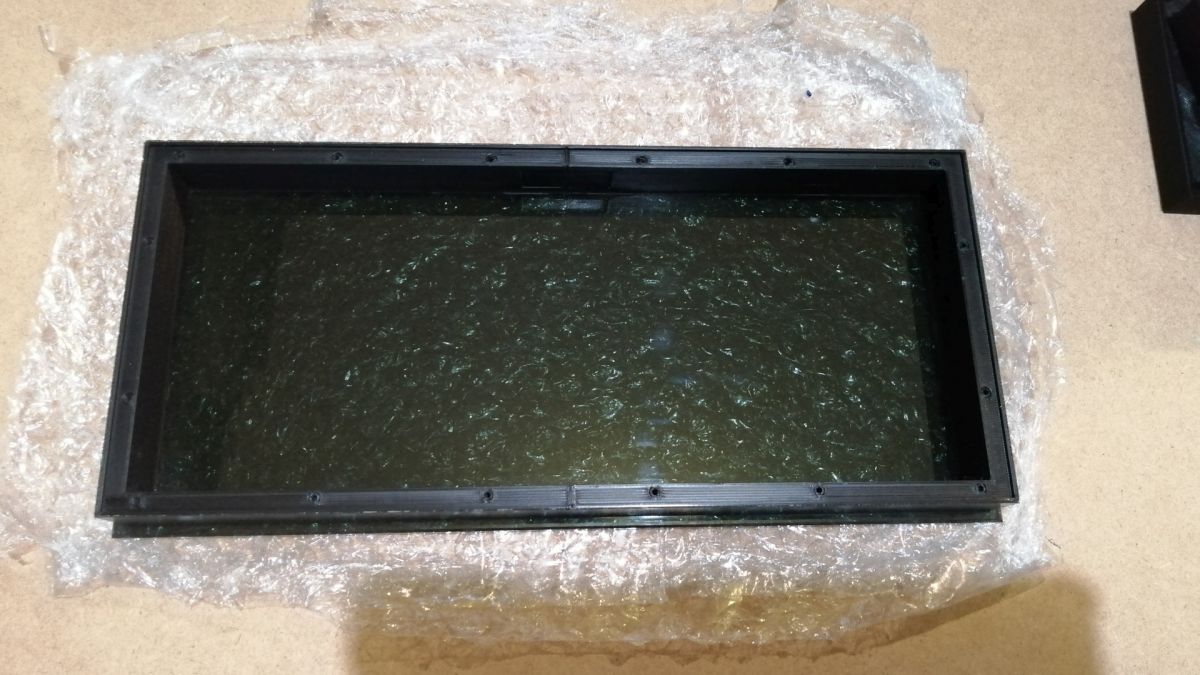

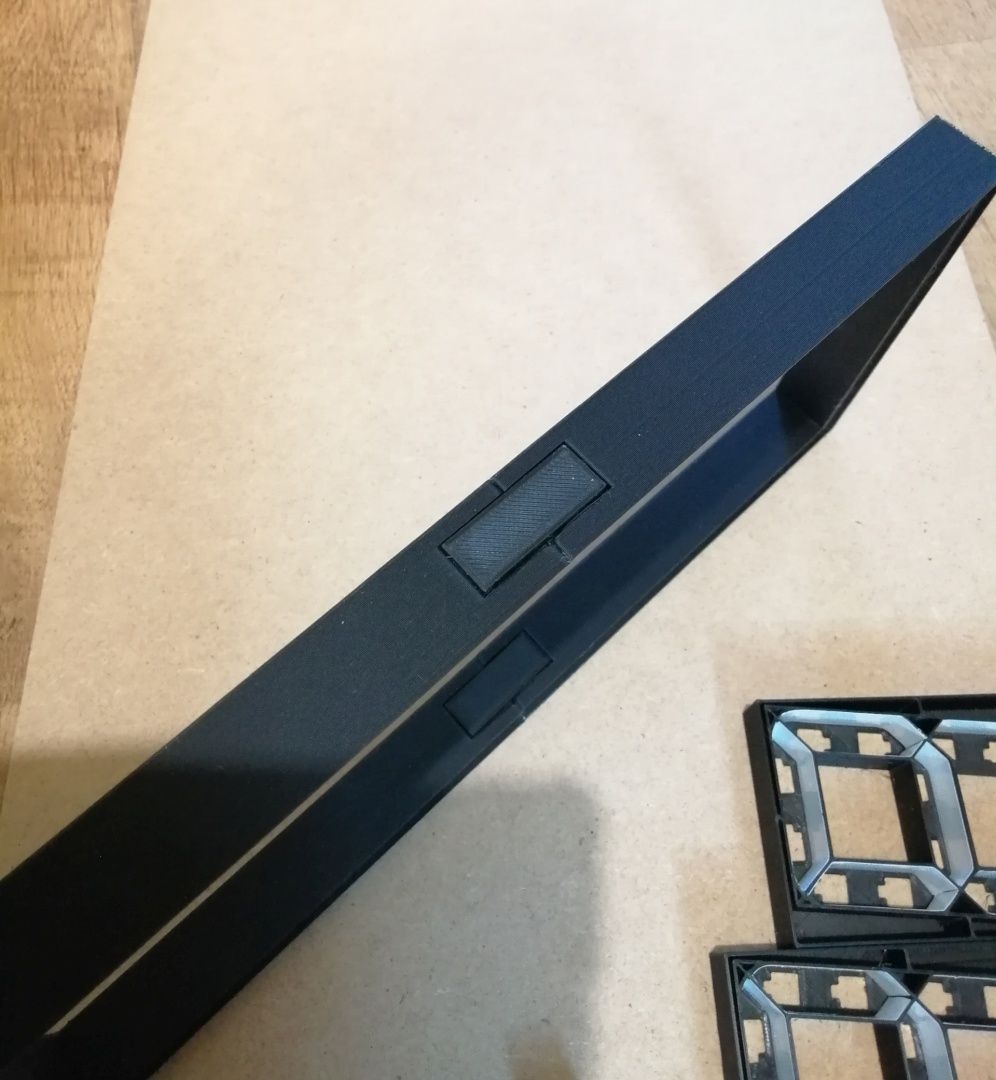

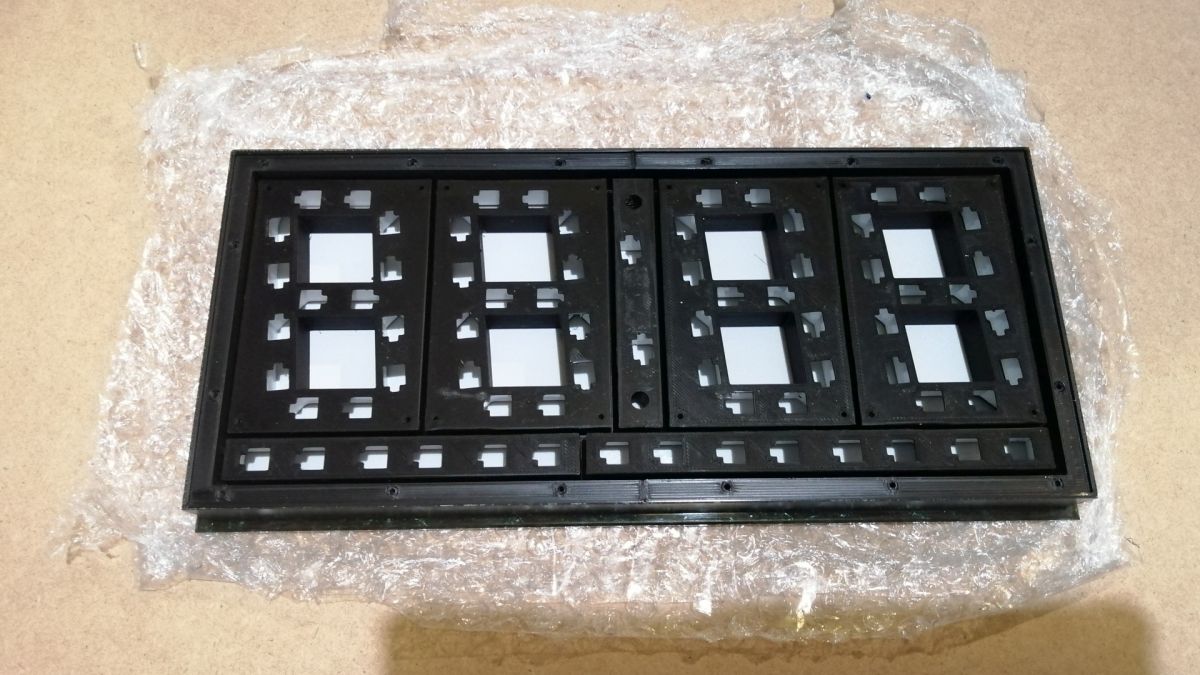

Alle Elemente bis auf die Rückwand (HDF) werden aus PLA gedruckt. Der Montagerahmen ist aus zwei Teilen zusammengeklebt.

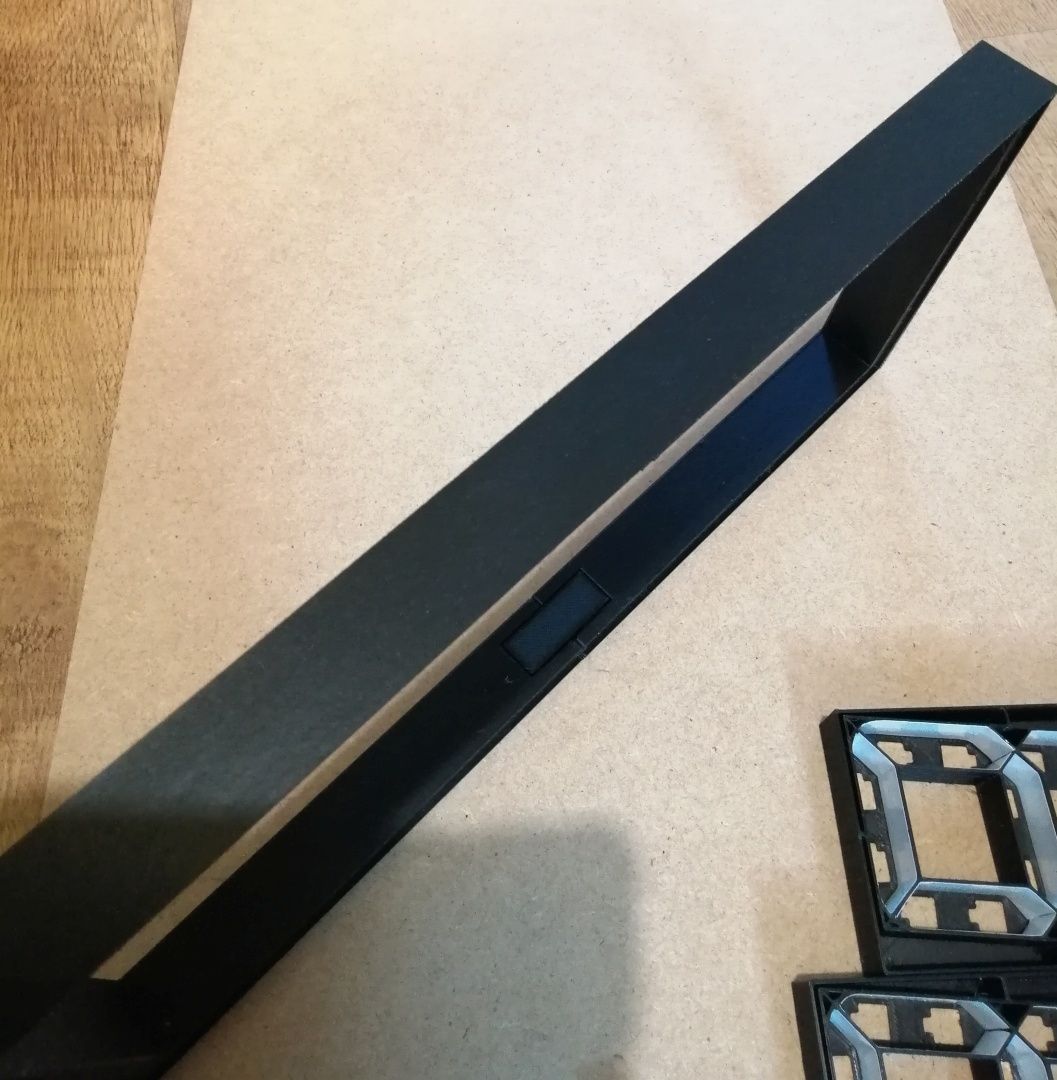

Zum Schluss wird noch eine Möbelkante aufgebügelt.

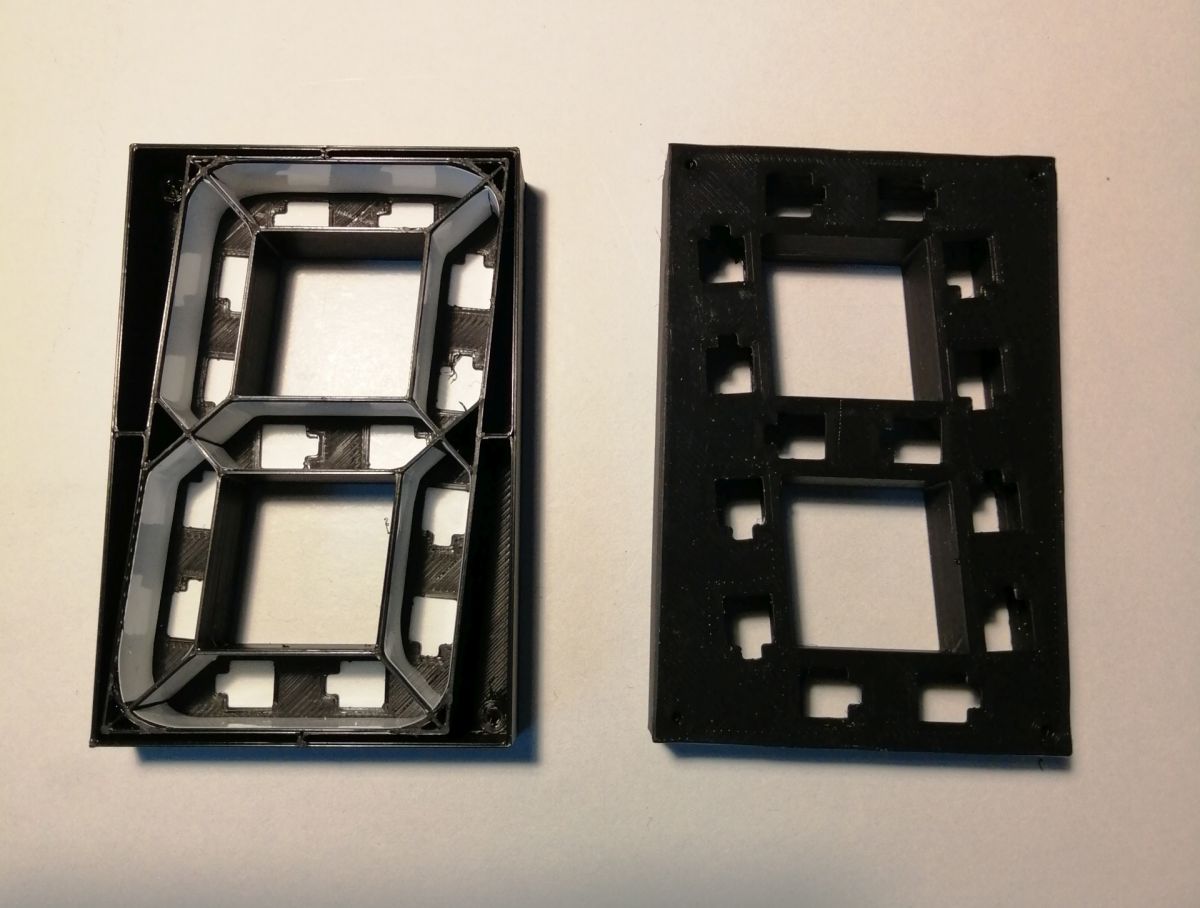

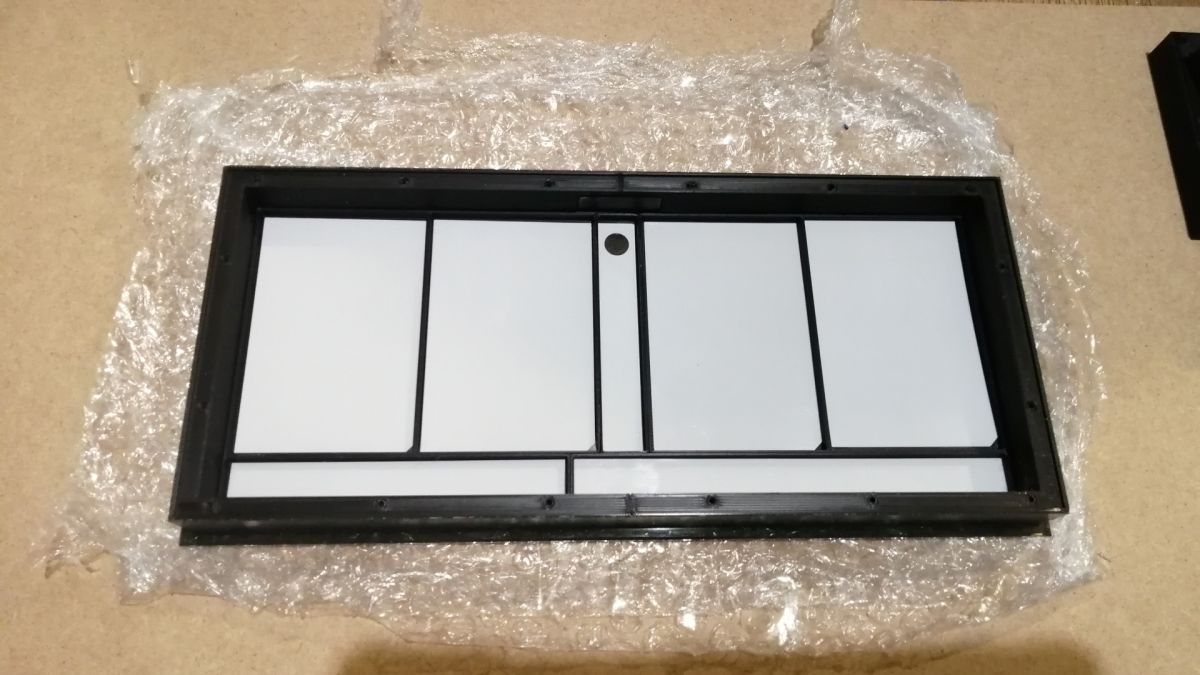

Die Trennwandelemente auf der Innenseite habe ich mit weißer selbstklebender Folie beklebt. Das geht meiner Meinung nach schneller als weiß zu streichen und die Arbeit ist sauber.

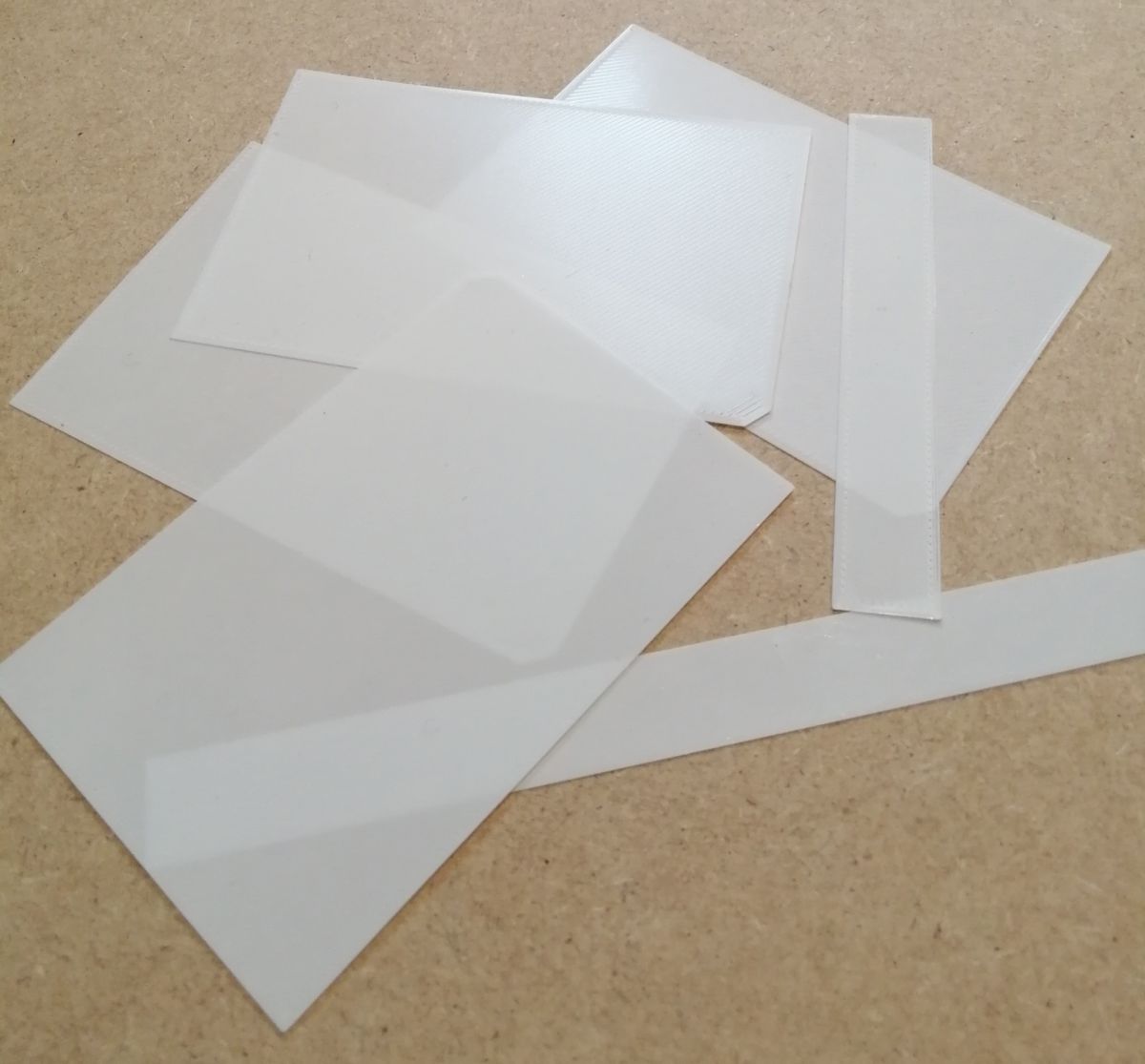

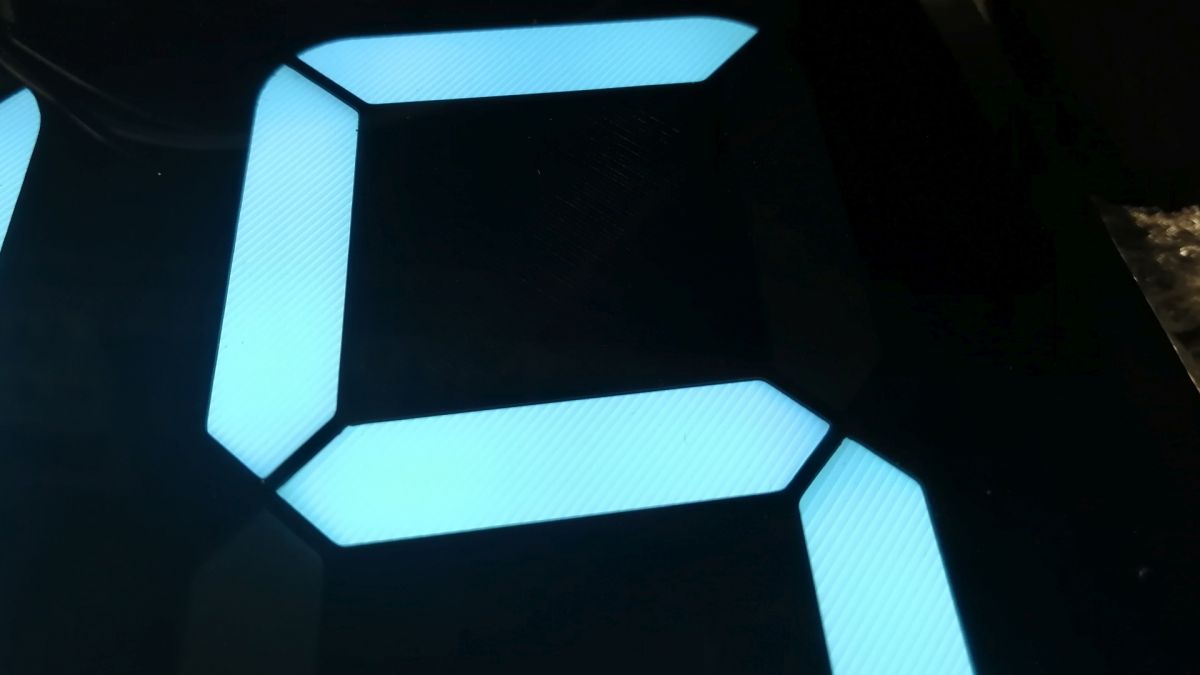

Nachdem ich erfolglos nach weißem PVC für die Mattscheibe gesucht habe, habe ich mit einem weißen Druck experimentiert. Meiner Meinung nach sieht er ganz gut aus. Aus der Nähe kann man die Fäden des Drucks schwach erkennen, aber aus einer Entfernung von mehreren Dutzend Zentimetern muss man schon hinschauen, um sie zu sehen. Und wenn jemand nicht weiß, dass es sie gibt, bemerkt er sie auch nicht

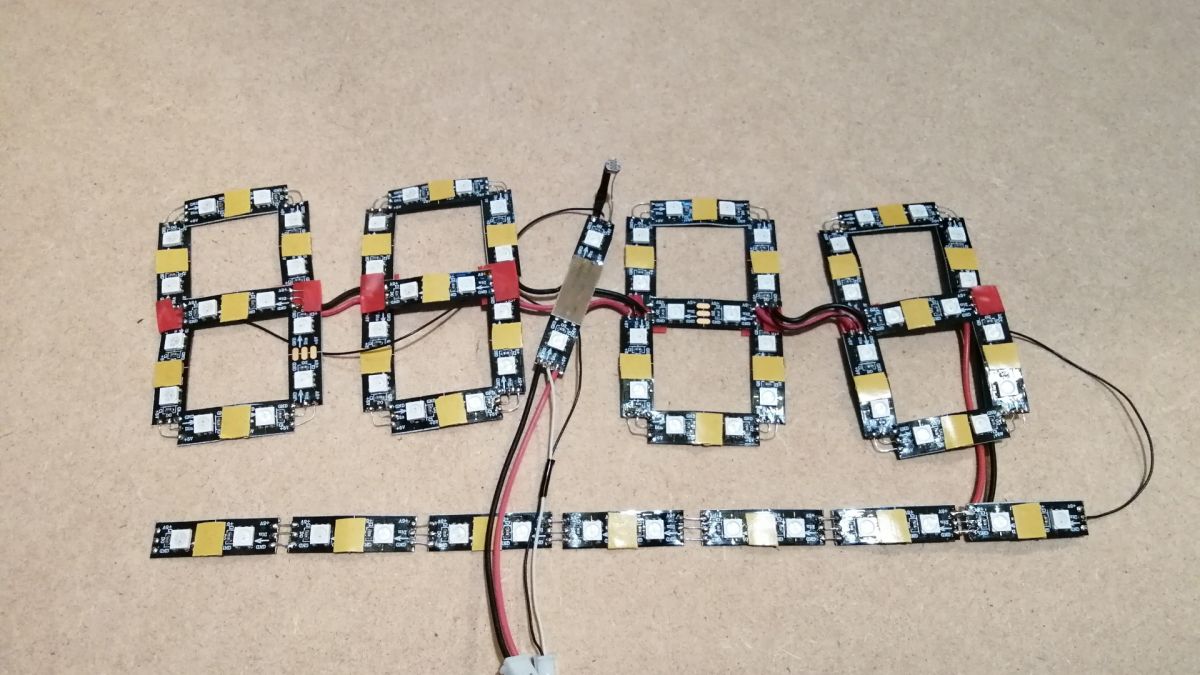

Verbundene Abschnitte der LED streifen

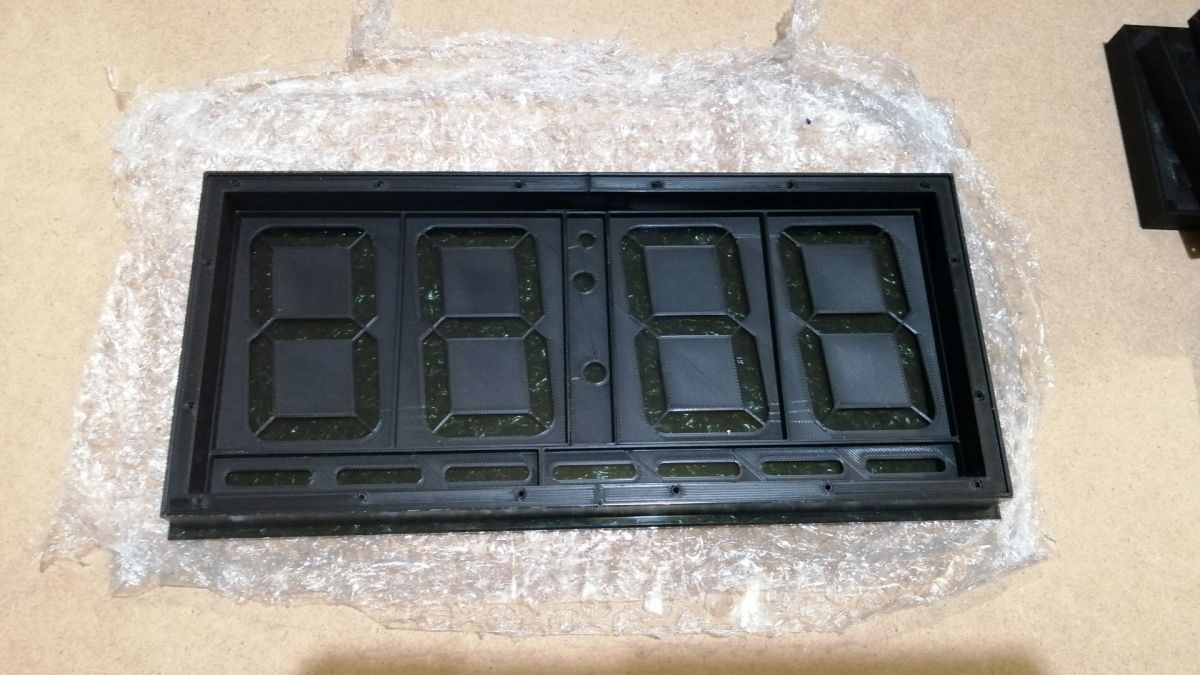

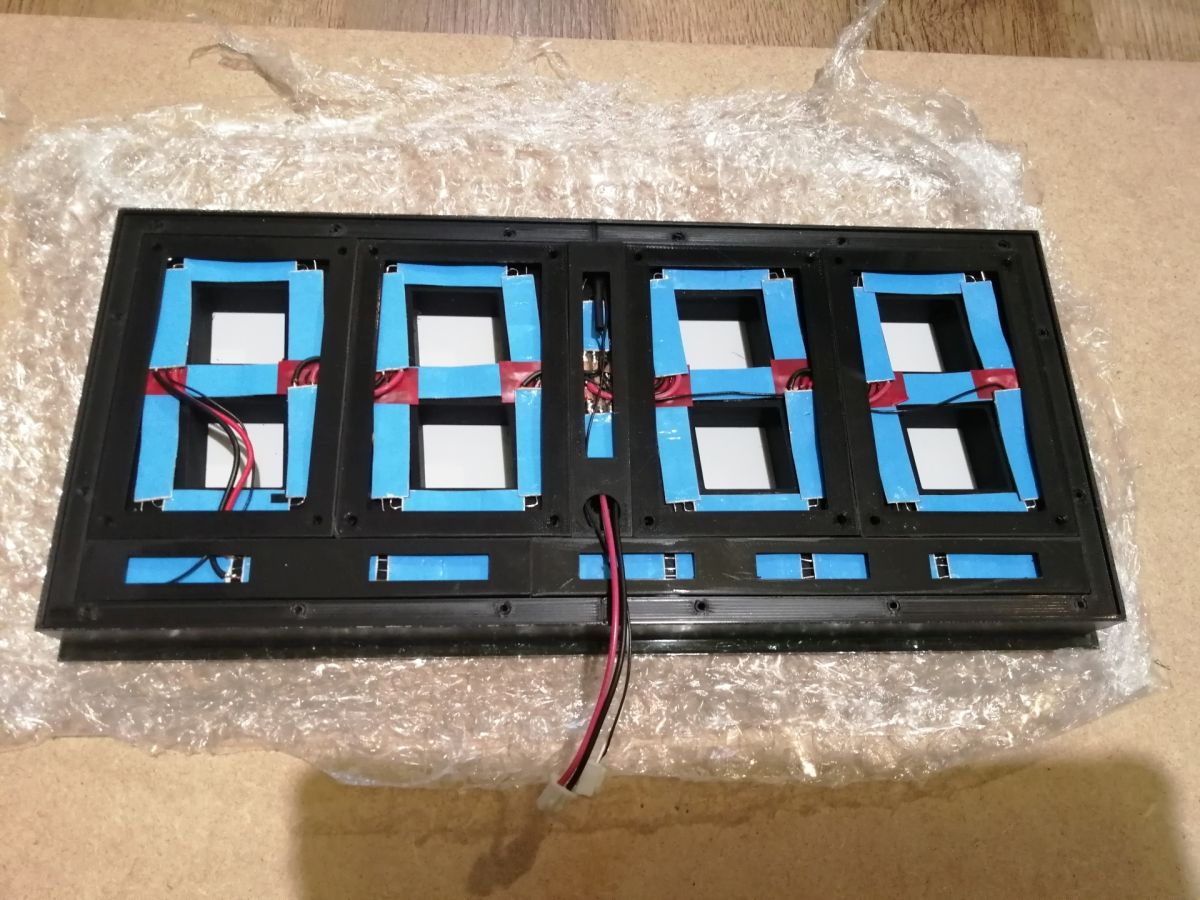

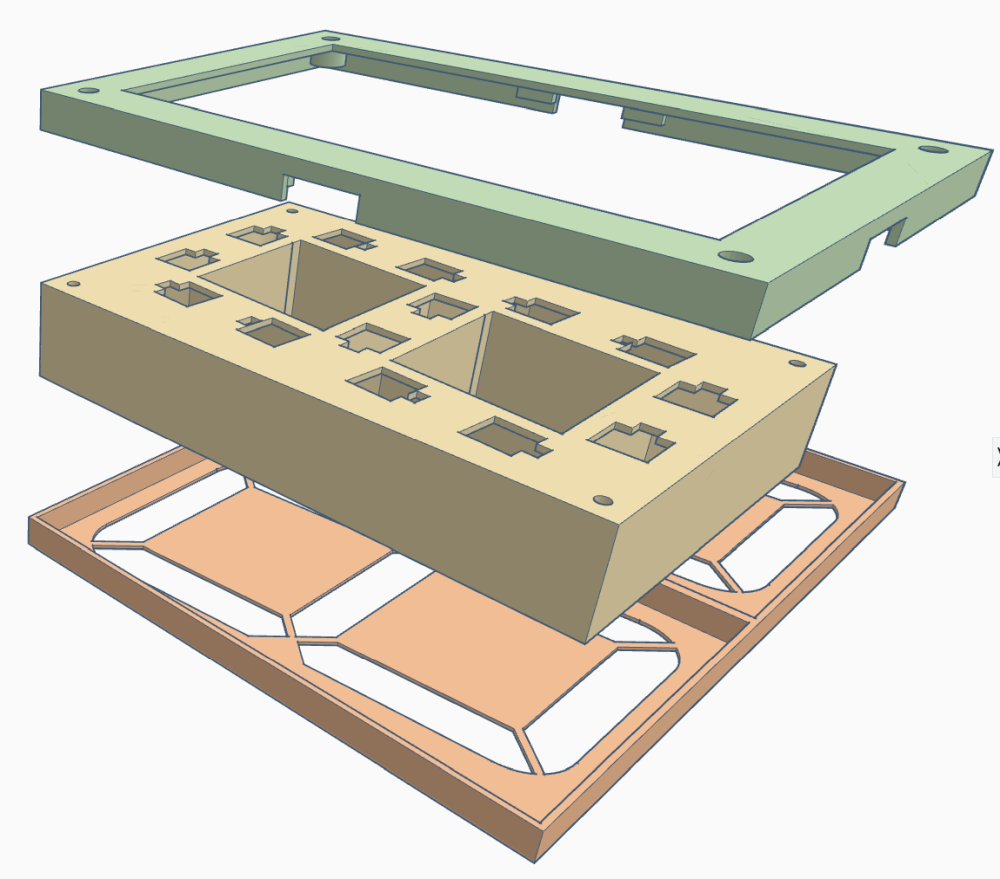

Montage













Weitere interessante Muster

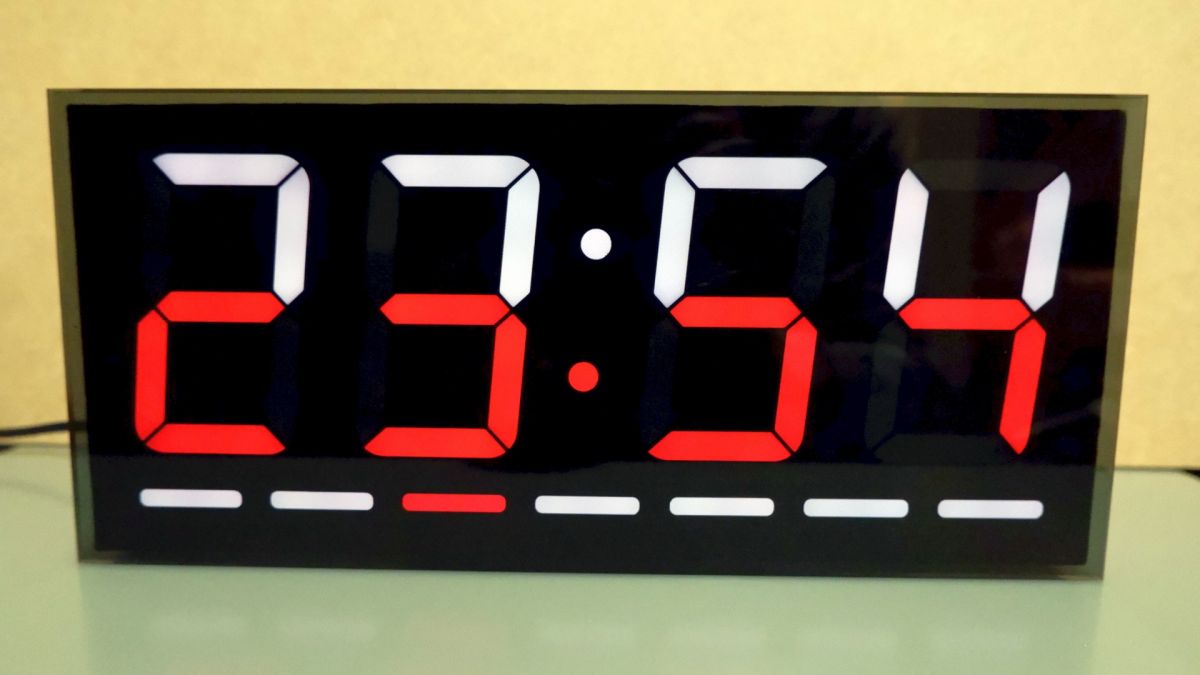

Ich habe dieses Muster „Patriot“ genannt. Gut für arbeitsfreie Tage

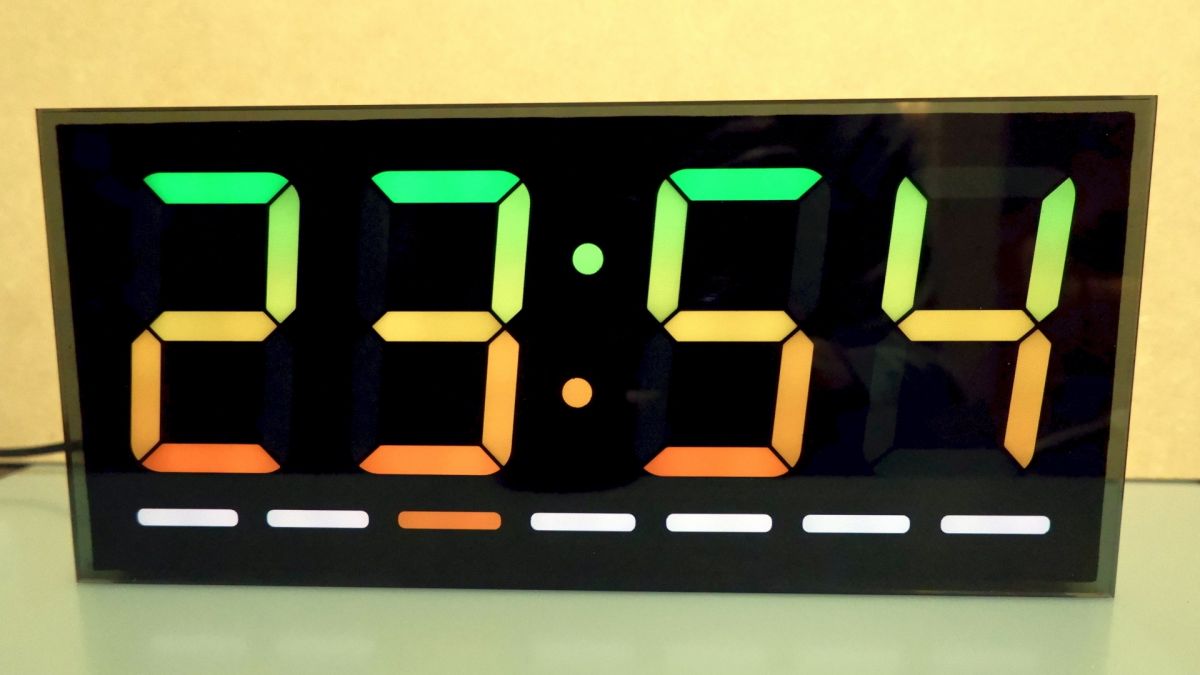

Sehr langsamer vertikaler Farbwechsel.



Die anderen Muster sind unterschiedliche Anzeigefarben. Es gibt neun davon.

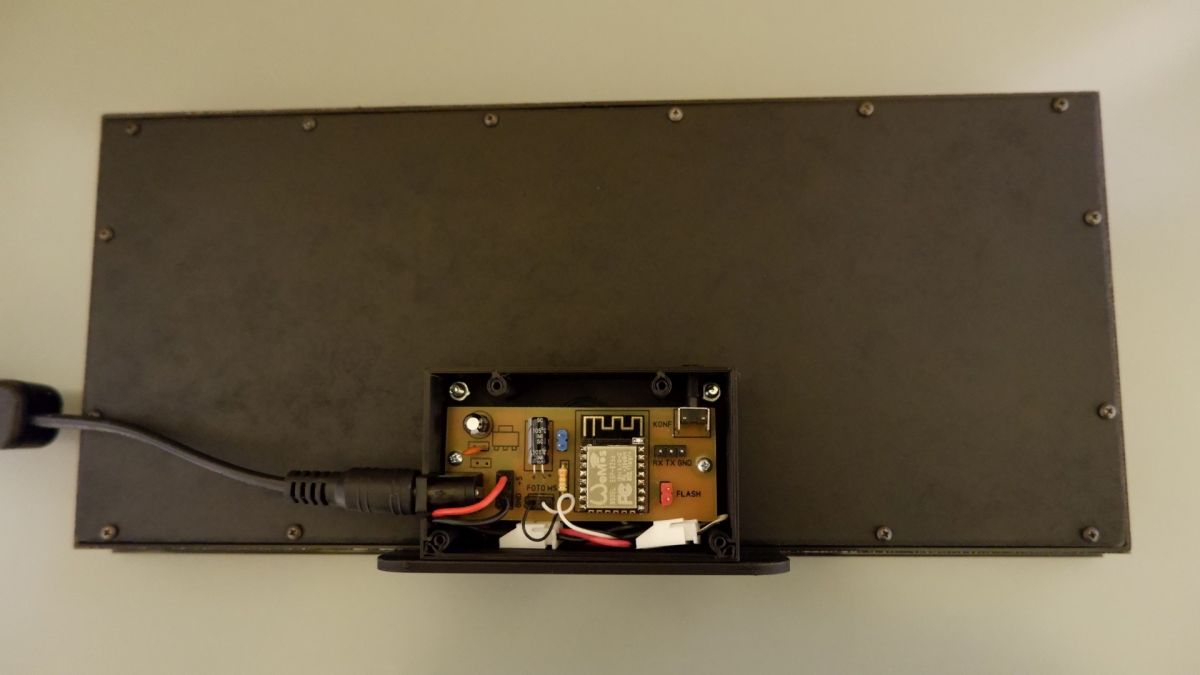

Die Elektronik:


Ich muss noch über die GUI nachdenken. Ich hänge den Entwicklungscode in Arduino IDE an.

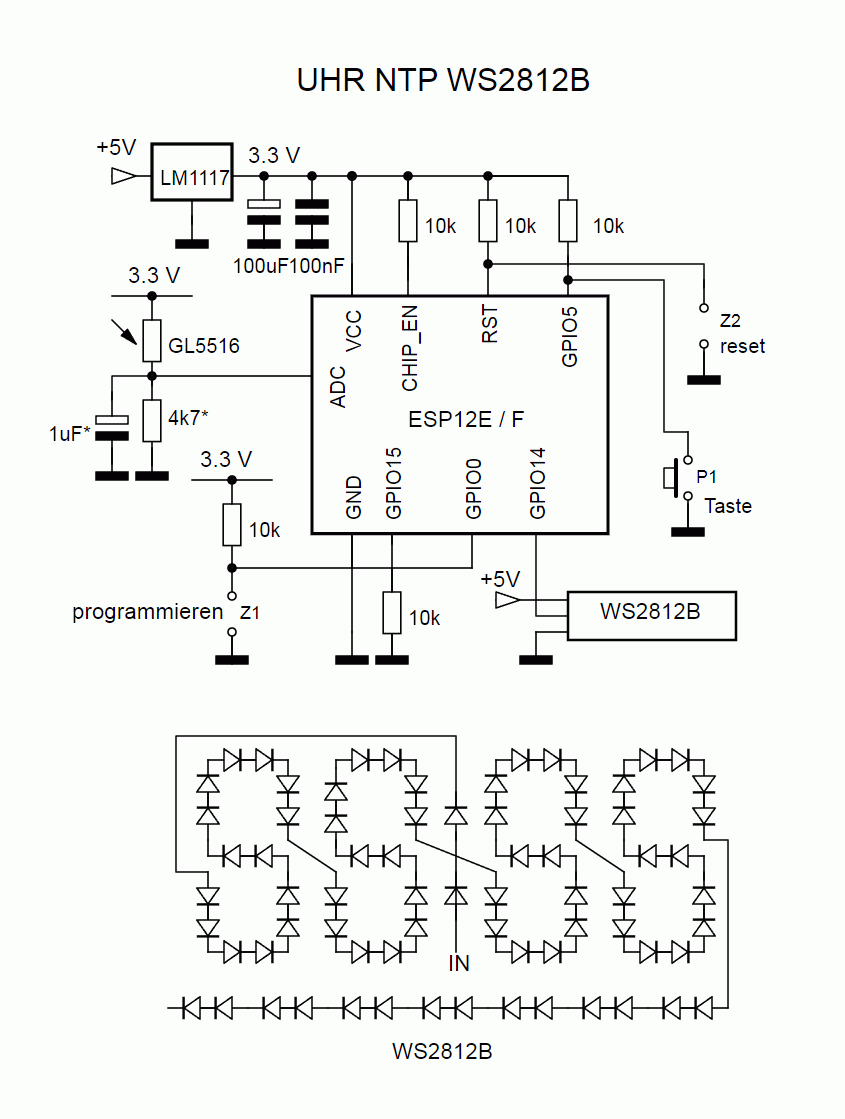

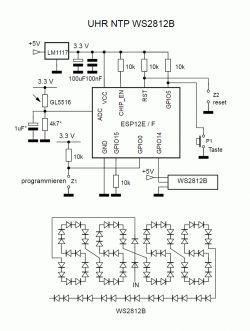

Der Schaltplan des Gerätes


Nun, das wäre es in Kürze
