Aussteuerungsanzeige KA2281

gevv 09 Sep 2020 16:23

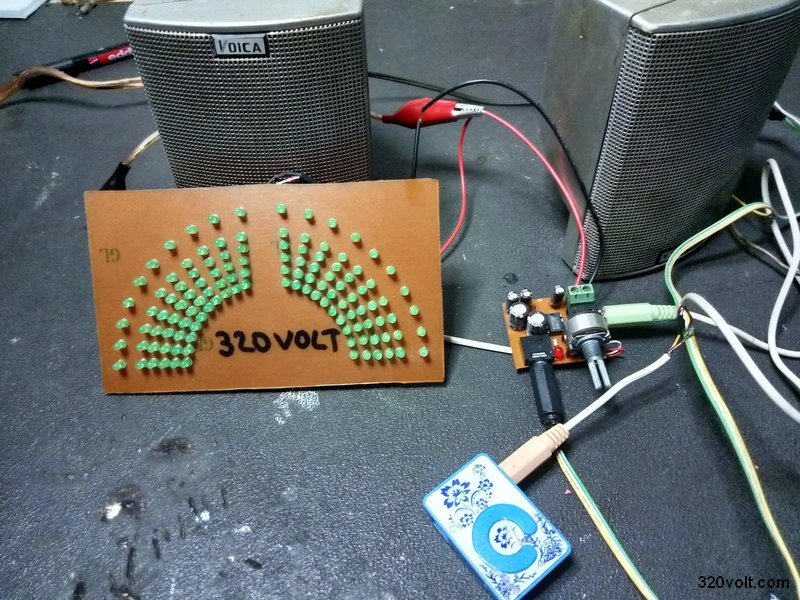

Aussteuerungsanzeige, zwei Kanäle 120 LED KA2281 2 × 5-Kanal-LED-Pegelmesser für Stereo-Tonbandgeräte und Heimstereo. Dies ist eine integrierte Schaltung, die aus einem 2-Kanal-LED-Pegelmesser-Treiber besteht, der für die Verwendung in Systemen ausgelegt ist. Kann als zwei Kanäle und ein Kanal konfiguriert werden.

Merkmale des KA2281

Pegel AC des Komparators (-16, -11, -6, -3, 0d13) x2.

Extern einstellbare Verstärkung des Eingangsverstärkers.

Breiter Bereich der Betriebsspannung: Vcc = DC 5 V - DC 14 V (unsere Schaltung verwendet 12 V...14 V DC)

Gilt für 10-Punkt-Mono-Ausgang.

Hohe Eingangsimpedanz.

Es kann mit einer kleinen Anzahl externer Schaltungselemente installiert werden.

Panel Design Datei, Gerber, PCB Löten (Sprint Layout)

Herunterladen: https://bit.ly/33f1Q6K

[F]

Über den Autor

gevv hat 112 Beiträge geschrieben mit der Bewertung 507 . Wohnt in der Stadt istanbul. Er ist seit 2007 bei uns.

Kommentare

Kommentar hinzufügen

398216 Usunięty 09 Sep 2020 23:51

Ich frage mich nur - wäre der Effekt beim LM3915 nicht besser? [Mehr erfahren]

Jogesh 10 Sep 2020 07:18

Besser. Aber es war teurer. Vor mehreren Jahren habe ich einen Indikator mit dieser Schaltung erstellt. Ich denke, in meinem hier vorgestellten Mixer gab es einen 10-stufigen auf 2 Chips. [Mehr erfahren]

398216 Usunięty 10 Sep 2020 14:32

Also Stereo? Denn ein 3915 hat einen Ausgang für 10 LEDs. Und "besser", weil die Schwellenwerte für die Beleuchtung nachfolgender LEDs besser eingestellt sind. Hier (für zwei Kanäle als ein Kanal angeschlossen)... [Mehr erfahren]

Jogesh 10 Sep 2020 14:46

Ja Stereo. 3915 ist besser, ja ich erinnere mich wie ich es gemacht habe. Ich habe auch 3915 gemacht, ich habe auch Transistoren gemacht. Aber der KA2281-Chip kostete damals rund 1 PLN. und 3915 viel ... [Mehr erfahren]

koczis_ws 17 Sep 2020 12:54

Wäre es nicht ratsam, verschiedene LED-Farben zu verwenden, damit sie bei max rot und etwas früher gelb leuchten? [F] [Mehr erfahren]
