Intelligente Zugangskontrolle basierend auf ESP32 und TFT LCD

Smart Home wird mit dem technologischen Fortschritt immer häufiger. Dieser Artikel konzentriert sich auf die Sicherheitsaspekte des intelligenten Zugangskontrolldesigns.
Dieser Artikel verwendet den STONE-Touchscreen, um Befehle an die MCU zu senden, um das Relais und das MFRC522-Modul zu steuern.
Kartenleseprinzip: Identifizieren durch Ausführen des RFID-RC522-Moduls die ID der ID-Karte in der Nähe der ID-Karte und dann feststellen, ob die ID in der Datenbank mit typischen Wörtern vorhanden ist, ID ist der typische Wortwert, wenn die Überprüfung vorhanden ist, dann den entsprechenden Namen ausdrucken, dann das Schloss in gleicher Weise elektromagnetisch antreiben.

Benötigtes Material

ESP32
KOB elektronisches Schloss
Relais
STONE STWI070WT-01 Touchpanel
MFRC522-Modul

Ausgeführte Funktionen

1.Kartenregistrierung.
2. Registrierung von Benutzername und Passwort.
3. die Karte durchziehen, um das elektronische Schloss zu entsperren.
4. Registrieren eines Benutzernamens und eines Passworts zum Entsperren des elektronischen Schlosses.

Hauptausrüstung, Beschreibung

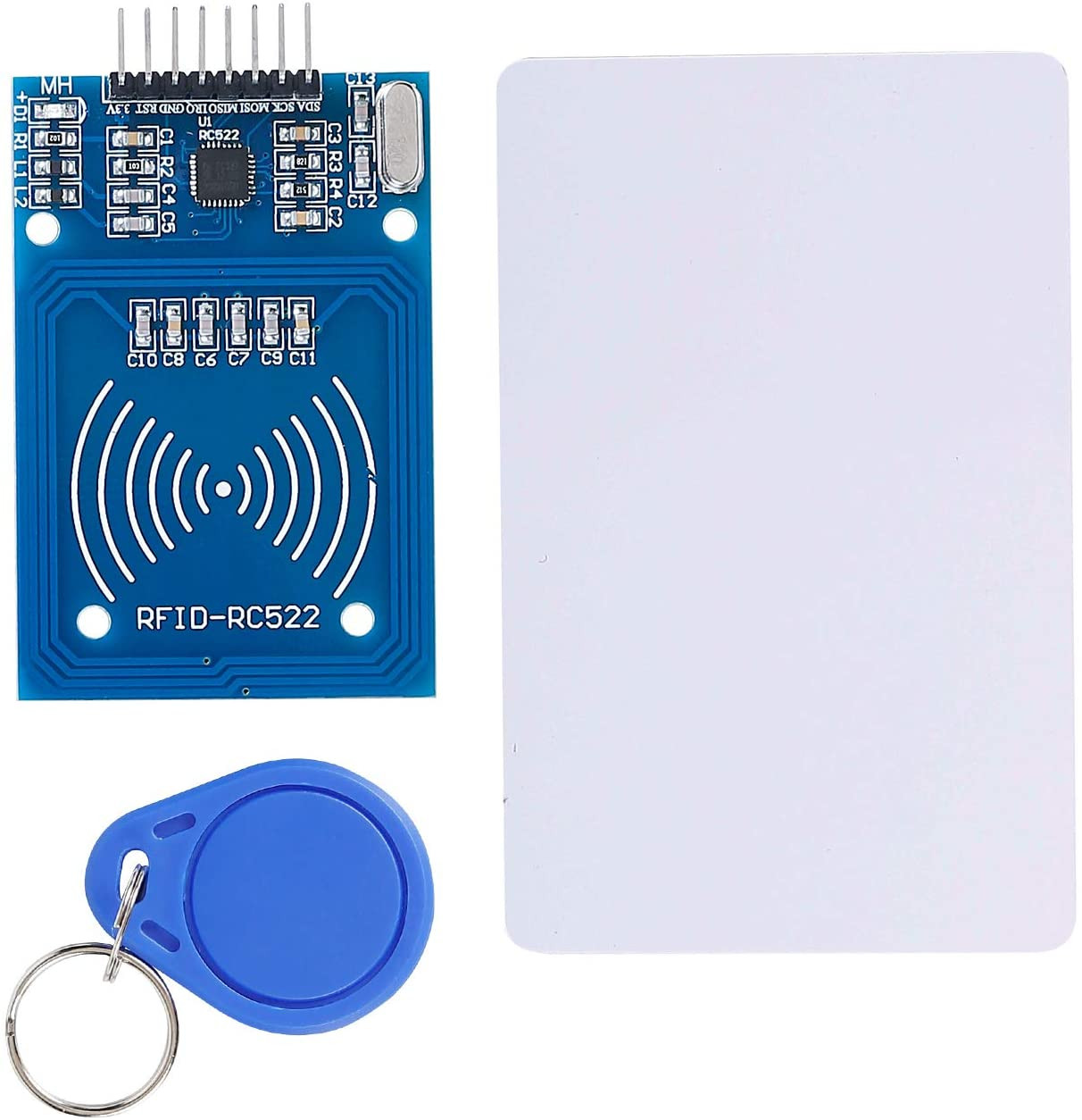

RFID-Modul

Dieses Modul kann direkt in verschiedene Lesemodule geladen werden. Es verwendet eine Spannung von 3,3 V über die SPI-Schnittstelle mit nur wenigen Drähten. Direkt mit dem CPU-Motherboard verbunden, kann das Modul stabil und zuverlässig als Proximity-Kartenleser arbeiten.



Schaltplan



GUI-Design





Video
