Das Innere eines EDLC-Superkondensators
@tmf wies darauf hin, dass EDLC kann auslaufen und die Leiterplatte zerstören, @ritterx schlug vor, dass sich drinnen zwei Reihenkondensatoren befinden. Wir werden sehen, was in dem beschädigten Kondensator steckt.

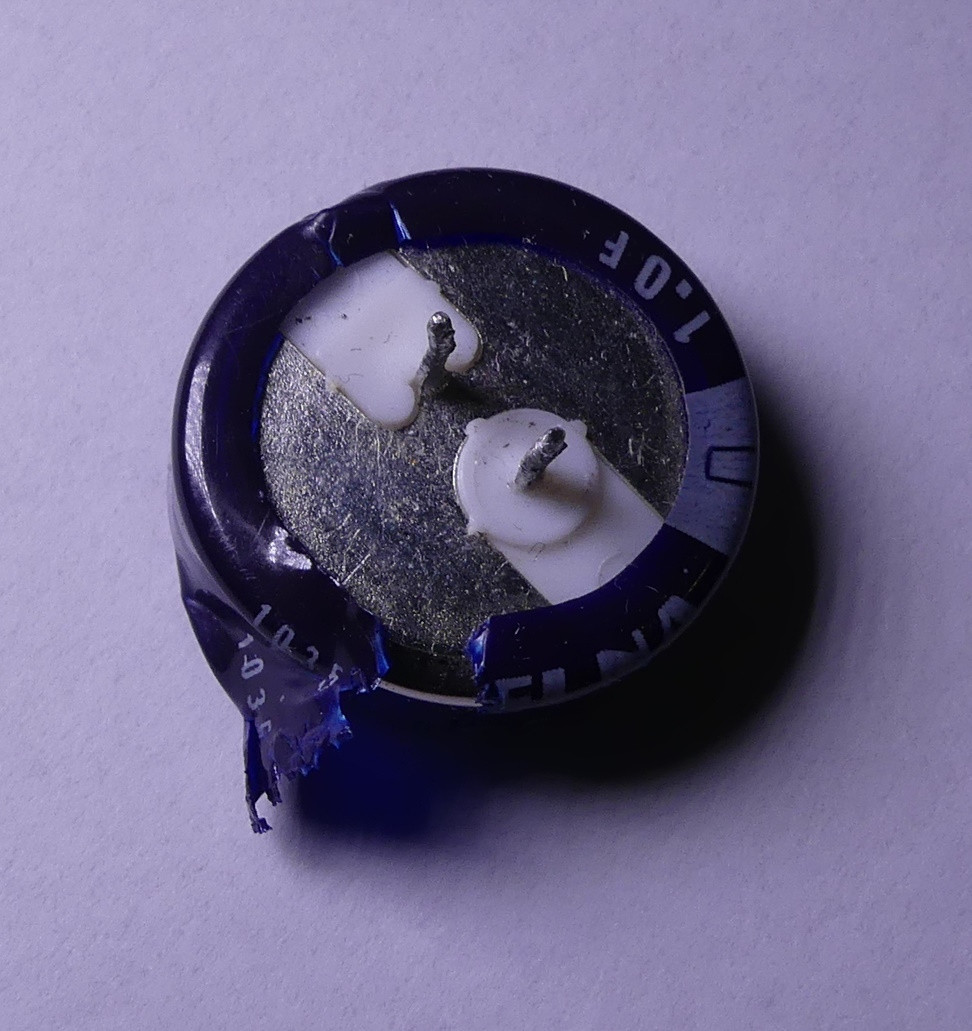

Wir entfernen die Kappe mit den Zuleitungen, man sieht den Elko und den Kontakt zum ins Metallgehäuse eingesetzten Kondensator, es handelt sich um eine ,,Push-in"-Verbindung ohne zusätzliches Schweißen oder Löten.
Die Kappe auf der anderen Seite ist dem Metallgehäuse verbunden.
Im Gehäuse befindet sich ein weiteres Element in einer Kunststoffhülle.
Das sind zwei in Reihe geschaltete Kondensatoren. Das Gehäuse ähnelt einer Knopfzelle. Zwischen den Kondensatoren befindet sich eine federnde leitfähige Unterlegscheibe.
Es ist genau so, wie Ihr vorhergesagt habt, im Inneren sind zwei Kondensatoren, die ausgelaufen sind. Gut, dass sich das Ganze in einem zusätzlichen Gehäuse befindet.
Ich frage mich, ob Sperkondensatoren in einem Gehäuse wie einer Knopfzelle verwendet werden?
Dann kann man einen solchen Kondensator leicht mit einer Knopfzelle oder einer Batterie verwechseln (es sei denn, er hat eine aussagekräftige Kennzeichnung auf der Platine oder einen Aufdruck auf dem Gehäuse).
