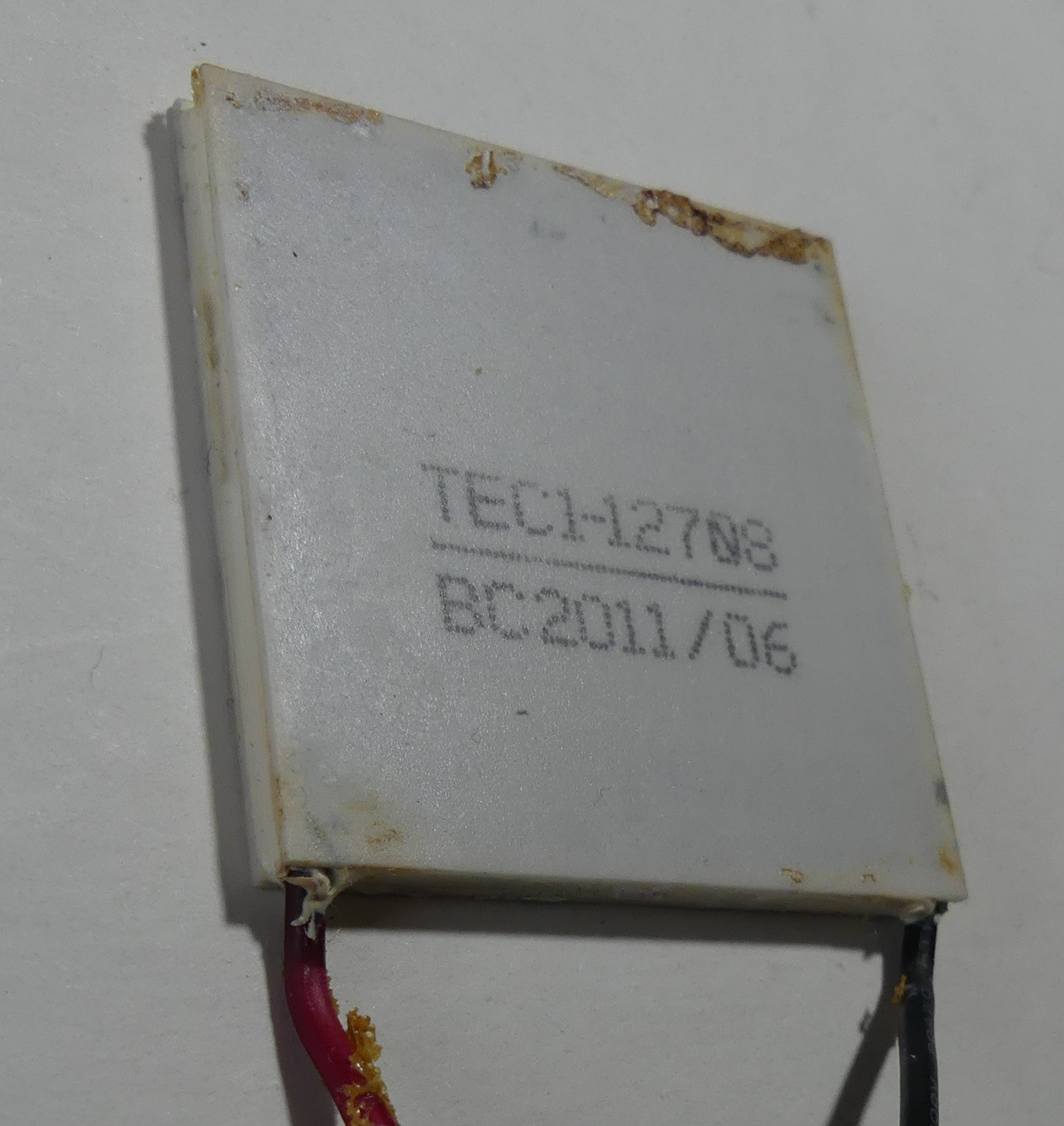

Das Innere eines beschädigten Peltier-Elements
Es stellte sich heraus, dass der Widerstand des Peltier-Elements auf über 600 Ω anstieg.
Die Seiten des Peltier-Elements sind mit Silikon abgedichtet.
Unter der Silikonschicht ist die Struktur des Peltier-Elements sichtbar, viele Halbleiterelemente.
Anschlüsse im Inneren des Peltier-Elements sind sichtbar, wenn es einer starken Lichtquelle ausgesetzt wird.
Das Peltier-Element ist beschädigt, also versuchen wir, einen Blick in das Innere zu werfen, indem wir die Anschlüsse destruktiv entlöten.
Die Verbindungen der Wärmeübertragungselemente in Reihen sind im unten dargestellten Pfad angeordnet.
An einer Stelle bemerkte ich eine Überhitzung.
Möglicherweise ist dort Kondenswasser eingedrungen oder die Verbindung hat den Kontakt verloren.
Ich dachte, dass solche Kühlelemente ohne bewegliche Teile unzerstörbar seien, bin aber auf elektrische Schäden gestoßen. Ich vermute, dass Wasser eingedrungen ist oder dass es sich um einen Herstellungsfehler handelt. Aber Ich weiß nicht Dies führt neben mechanischen Einwirkungen am häufigsten zu Schäden an solchen Peltier-Elementen.
Haben Sie solche Schäden am Peltier-Elements festgestellt?
Wie hoch ist die übliche Betriebsdauer solcher Peltier-Elemente und was ist die häufigste Ursache für Ausfälle der Peltier-Elemente?
TechEkspert hat 6231 Beiträge geschrieben
mit der Bewertung 4890 , und dabei 16 Mal geholfen.
Er ist seit 2014 bei uns.
Kommentare
Kommentar hinzufügenJa, ich habe den gleichen Schaden festgestellt. Das Peltier-Element arbeitete 4 Monate lang ununterbrochen bei einer Temperatur im Bereich von +20 bis +40 °C. https://obrazki.elektroda.pl/38129360... [Mehr erfahren]
Ich vermute, dass normales, essigsäurehaltiges Silikon verwendet wurde, die Korrosion tat ihren Dienst und es begann zu funken. [Mehr erfahren]
Ich möchte hinzufügen, dass die Zellen oft mit der kalten Seite unter 0 °C arbeiten. Wasser kann gefrieren und Dichtungen platzen lassen. Sobald es ins Innere gelangt, sind Korrosion und Auswirkungen zu... [Mehr erfahren]
Was die Überhitzung der Peltier-Elemente durch die Stromversorgung über PWM angeht, würde ich gerne etwas über den Mechanismus lesen. Hauptsächlich werden die Peltier-Elemente mechanisch beschädigt,... [Mehr erfahren]
Also Korrosion durch Kondenswasser oder Essig im Silikon oder Gefrieren von Wasser. Was die PWM betrifft, vermute ich, dass DC/DC als Stromquelle aufgrund der Induktivität, die die Energie speichert,... [Mehr erfahren]
Ich habe solche Schäden bei Peltier-Elementen gesehen, die periodisch mit einer zu hohen Spannung und damit einem zu hohen Betriebsstrom versorgt wurden. Die Degradation verläuft ähnlich wie beim Laser-Halbleiterübergang.... [Mehr erfahren]
Welches war das größte Peltier-Element (mit der höchsten Leistung), mit dem du gearbeitet hast? Ich habe Peltier-Elemente mit größeren Strömen und Flächen gesehen, aber auch Peltier-Elemente in Form... [Mehr erfahren]
160 W, 16 V, 10 A. 4 Steuereinheiten/PCB Oder Wasserkühlung. Ohne dies ist es schwierig, eine Leistung nahe dem Nennwert aus dem Peltier-Element herauszuholen. Es ist ganz einfach... Die Kühlleistung... [Mehr erfahren]
Wenn es nicht sein muss, verwende ich keine anderen Elemente als die typischen, also 40x40 mm. Es ist definitiv besser, eine Schaltung mit zwei Elementen als mit einem zu erstellen und 80 % der Grenzparameter... [Mehr erfahren]
So sahen werkseitige Mehrstufige Peltier-Elemente aus https://thermal.ferrotec.com/products/peltier-thermoelectric-cooler-modules/deep-cooling/ Aufeinanderfolgende Schichten teilen sich eine Keramikplatte.... [Mehr erfahren]
Interessante Sache. Ich habe noch nie eine Peltier-Element von innen gesehen. Der Schaden ist ungewöhnlich. Grüße, A. [Mehr erfahren]
Ich hatte auf eine bessere Entwicklung der visuellen Seite des Themas gehofft und nicht nur auf das Hochladen von Fotos und Beschreibungen. Bearbeiten schadet nicht, dauert aber etwas länger – deshalb... [Mehr erfahren]
Im Bereich "Geräte-Innenansicht" kann man einfach und schnell klare Fotos von dem Inneren der Geräte präsentieren, etwas Interessantes zeigen und durch die Lektüre des Abschnitts mehr über den Aufbau... [Mehr erfahren]
In diesen Peltier-Elementen kommt es nicht nur zu Brüchen, sondern auch zu Kurzschlüssen und Schäden, die in der Entstehung von Bereichen mit geringerer Kühlleistung bestehen. Ein so beschädigtes Element,... [Mehr erfahren]
Würde die Wärmebildtechnik bei der Lokalisierung solcher Schäden helfen, oder ist eine höhere Auflösung erforderlich? [Mehr erfahren]
@techekspert Jedes FLIR sollte ausreichen, in dem von dir gezeigten Peltier-Element gibt es nur 16x16 Balken, sodass sogar eine 32x32px-Wärmebildkamera damit umgehen kann. [Mehr erfahren]
Interessanter Artikel, ich empfehle ihn. https://tetech.com/peltier-thermoelectric-cooler-module-calculator/moisture-protection-ruggedizing/ [Mehr erfahren]
Viele Probleme mit Thermoelementen resultieren aus dem intuitiven Design der Mechanik rundum, also z. B. die Wärmetauscher. Das Ergebnis ist das gleiche wie im Hauptthema. Ein häufiger Fehler besteht darin,... [Mehr erfahren]
https://obrazki.elektroda.pl/4642819500_1684877342_thumb.jpg Ich habe einige Peltiers auf den Prüfstand gestellt. Bei einer Versorgungsspannung von 12 V betrugen die Ströme 2,5 A für 12703 bis etwa... [Mehr erfahren]
