Fischbach E 640/E 150-4 - Anschluss eines Radialventilators

Hallo,
Ich habe einen FISCHBACH Radialventilator E 640/E 150-4 gekauft und habe ein Problem beim Anschließen. Es gibt keinen elektrischen Schaltplan, nur das Typenschild, aus dem hervorgeht, dass es einphasig ist.

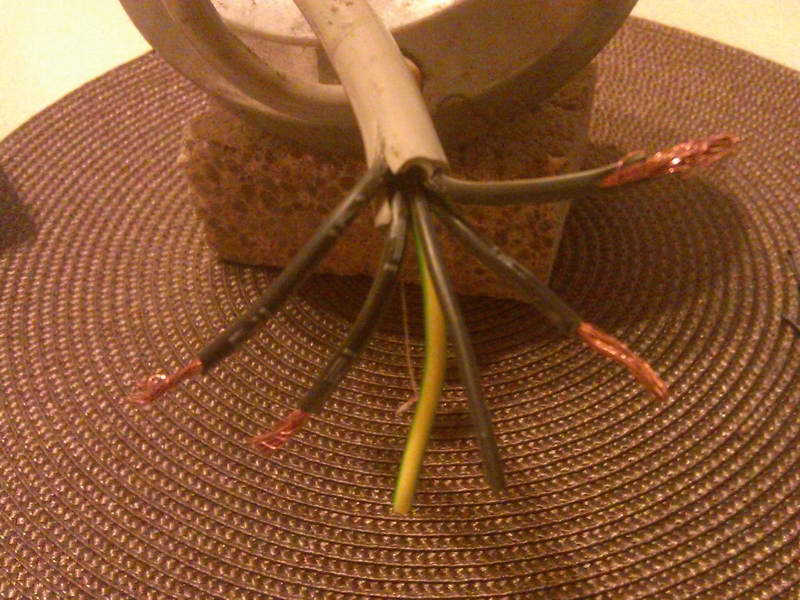

Das Kabel zum Motor besteht aus 5 Adern
Schutzader und 4 weitere nummeriert, schwarz (original Nummerierung 1,2,3,4)

Weiß jemand, wie man einen solchen Lüfter anschließt?

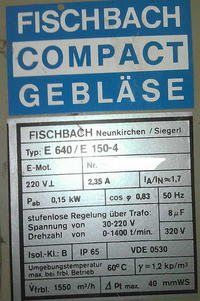

Morgen werde ich ein Bild vom Typenschild einfügen und den Motor vom Gehäuse abschrauben und auch ein Bild einfügen, vielleicht hilft es.

Gibt es keinen Kondensator?

Hallo
Ich denke, es ist ähnlich wie hier:

Anschlüsse 1-2 Hauptwicklung, 3-4 Hilfswicklung/-richtung mit Kondensator.
Es sollten auch 5-6 für Motorschutz vorhanden sein. Es lohnt sich mit einem Ohmmeter zu überprüfen.

Wenden Sie sich am besten genau an den Hersteller/Vertreiber, um Fehler zu vermeiden, da dieser Typ etwas anders ist, aber alle 640-Lüfter auf die gleiche Weise angeschlossen sind. Der Lüfter sollte mit einem zusätzlichen Schutz (Überstromsicherung, Motorschutzrelais, Motorschutzschalter + natürlich Schaltschütz).
Anschlussp...- UVWZ.pdf Download (709.21 kB)E640_E670 ... - alt.pdf Download (725.19 kB)fischbach-...0_e1_r.pdf Download (670.81 kB)

Wie kann ich prüfen, ob Leiter 1-2 die Hauptwicklung und 3-4 die Hilfswicklung ist? (Ich möchte den Lüfter durch Experimente nicht zerstören).

Und noch eine Sache unter der Annahme, dass 1-2 die Haupt- und 3-4 Hilfswicklung ist, dann schließe ich Phase an 1-2 und Null an 3-4, wie ist der Kondensator anzuschließen?

Prüfen Sie mit einem normalen Ohmmeter, welche Wicklung Haupt- und welche Hilfswicklung ist. Haupt = niedrigerer Widerstand, Hilfs = höherer Widerstand.

Wie Sie den Kondensator und die Stromversorgung anschließen, entnehmen Sie bitte der Abbildung.

Nach diesem Schaltplan 1-2 Stromversorgung nach dem Kennschild 220 V, 1-Null, 2-Phase, 3-4 Start 220 V, 3 Phase durch Kondensator, 4 Null. Dies gilt für den Rechtslauf, für den Linkslauf tauschen Sie die Enden 3 und 4. Der Kondensator gemäß Kennschild ist 8 µF/320 V.

Überprüfen Sie, ob das Kabel original ist, wenn es sich nicht um einen neuen Lüfter handelt. Vielleicht wurde es ersetzt und es gibt eine andere Nummerierung. Vor allem ist das Messgerät anzuwenden. Verwenden Sie einen Stromschutz.
Laut Schild hat es 2,35 A und einen Vielfachen des Anlaufstroms von 1,7, was maximal 4 A entspricht. Das stimmt etwas nicht mit der Leistung. Wenn Sie eine träge Sicherung geben, wird es ihm sicherlich nichts passieren.
Denken Sie daran, dass ein beladener Lüfter einen viel schwereren Start hat.
Der Hersteller bietet auch fertige Schutzsysteme für diese Lüfter an.

Ich überprüfte 1-2 ungefähr 15 Ohm, also Hauptwicklung, und 3-4 ungefähr 35 Ohm.
Die Sicherung, die ich gefunden habe, 6 A sollte ausreichen.
Und jetzt wollte ich nur sicherstellen, dass ich nichts verwechselte, weil mir die Lektüre dieses Schaltplans etwas schwer fällt:
1- Null
2-Phase
3-Phase durch den Kondensator (d. h. die Anzapfung von dieser Phase von 1 und der Kondensator parallel zwischen 3 und 4?)
4-Null von Hilfswicklung an die Null der Hauptwicklung angeschlossen?

Du hast es durcheinander gebracht.

Für Rechtslauf:

1- N oder Neutral bedeutet "Null"
2- L1 oder Leitung 1 oder "Phase 1"
3-2 C oder Kondensator laut Kennschild
4-1 Brücke
PE - Schutzleiter

Für Linkslauf:

1- N oder Neutral bedeutet "Null"
2- L1 oder Leitung 1 oder "Phase 1"
4-2 C oder Kondensator laut Kennschild
3-1 Brücke
PE - Schutzleiter

Überprüfen Sie, ob sich der Lüfter frei dreht, bevor Sie die Stromversorgung anschließen.
Nach dem Anschließen nicht mehr prüfen

Danke Yamayama, es ist genau so, wie Sie geschrieben haben, alles funktioniert wie es sollte. Viele Grüße.
