Projekt Prototyp SOLAR TRACKER

weteranPL 19650 6

Treść została przetłumaczona

Zobacz oryginalną wersję tematu

Antwort | Neues Thema

#1 18693402 14 Mai 2020 20:16

weteranPL weteranPL

Niveau 7

» |

Post #1
18693402 14 Mai 2020 20:16

Hallo
Ich stelle das Projekt vor SOLAR TRACKER basierend auf einer integrierten Schaltung (TDA2822-Verstärker). Der SOLAR TRACKER PCB-Prototyp und der Schaltplan wurden unter Berücksichtigung der Sonnennachführung entwickelt, sodass das Solarmodul an sonnigen Tagen Strom aufladen kann.
Sind das PCB-Design und der Schaltplan korrekt?

Projektbasisquelle (SOLAR TRACKER)
[youtube]https://www.youtube.com/watch?v=Y0GolIefeYg
[/youtube]

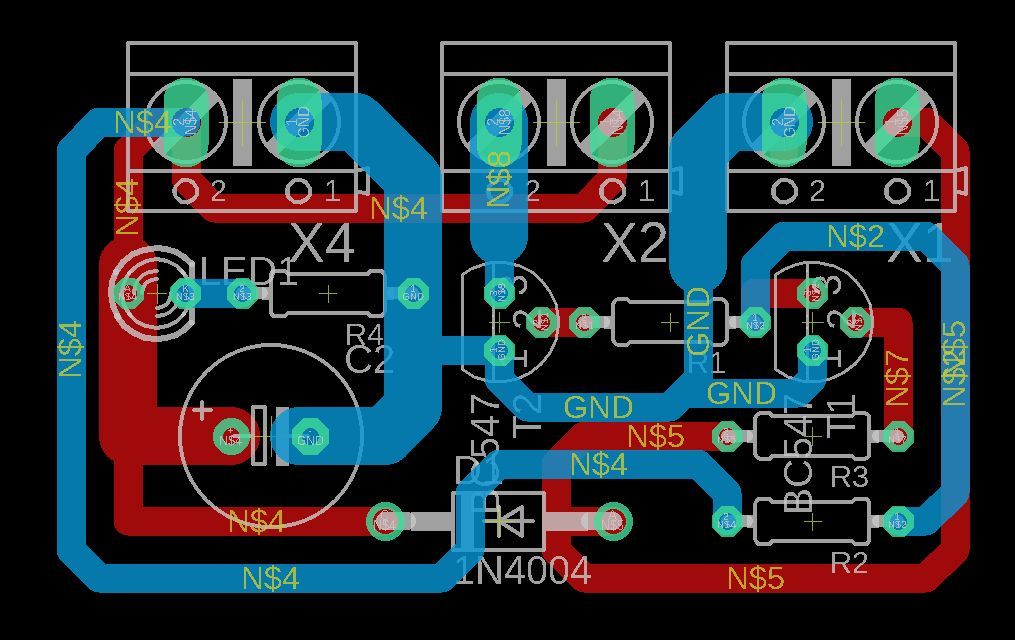

PCB-Prototyp und der Schaltplan, die ich entworfen habe:
WERBUNG
#2 18693552 14 Mai 2020 21:03

Anonym Anonym

Niveau 1

» |

Post #2
18693552 14 Mai 2020 21:03

Ich schaue mir Projekte deiner Leiterplatten an und mir kommen einige Gedanken in den Sinn:

1. Bei solch einfachen Leiterplatten ist es unnötig, die Leiterplatten zweischichtig auszuführen.
2. Einige der Leiterbahnen auf der Platine sind auf der oberen und unteren Schicht dupliziert – Beispiel.
3. Du vertauschst unnötigerweise abwechselnd die Leiterbahnen desselben Netzwerks auf der oberen und unteren Schicht. Beispiel – Anschluss von Fotowiderstand R2 und Widerstand R4.
4. Nicht optimale Anordnung der Elemente. Würde man die Anschlüsse des "MOTO"-Steckers vertauschen, wäre es möglich, eine Kreuzung der Leiterbahnen auf der Platine zu vermeiden und diese auf einer Ebene zu verlegen.
WERBUNG
#3 18696489 16 Mai 2020 09:22

weteranPL weteranPL

Niveau 7

» | Autor Hilfreicher Beitrag? (+1)

Post #3
18696489 16 Mai 2020 09:22

Ich habe die Leiterbahnen anders geführt. Ist das in diesem Projekt besser?
WERBUNG
#4 18696513 16 Mai 2020 09:35

pawel_wzts pawel_wzts

Niveau 11

» | Hilfreicher Beitrag? (0)

Post #4
18696513 16 Mai 2020 09:35

Ich verstehe, dass dies für die Azimutverfolgung dient. Ich würde auch ein zweites System hinzufügen, um den Neigungswinkel zu verfolgen. Ich frage mich, wie es den Tag-Nacht-Tag-Übergang bewältigen wird, aber das Konzept ist interessant. Lass es mich wissen, wenn du es ausführst.
#5 18696535 16 Mai 2020 09:50

weteranPL weteranPL

Niveau 7

» | Autor Hilfreicher Beitrag? (+1)

Post #5
18696535 16 Mai 2020 09:50

Und wie kann ich dieses Neigungswinkel-Tracking-System mit dem von mir entwickelten System verbinden? Im Video siehst du, wie es ungefähr funktioniert.
WERBUNG
#6 18775655 22 Jun 2020 15:22

weteranPL weteranPL

Niveau 7

» | Autor Hilfreicher Beitrag? (+4)

Post #6
18775655 22 Jun 2020 15:22

Benötigt man für diesen SOLAR TRACKER einen Controller und ein Netzteil für den Schrittmotor?
#7 18775716 22 Jun 2020 15:51

Anonym Anonym

Niveau 1

» |

Post #7
18775716 22 Jun 2020 15:51

Ein Schrittmotor ohne entsprechende Steuerung funktioniert überhaupt nicht. Dieser Motortyp verfügt je nach Bauart über mehrere Spulen, die richtig gesteuert werden müssen.
[F]
