DJ-Tech UBM Solo - Lautstärkeabfall nach Einschalten, Trafo-Defekt möglich?

Name: DJ-Tech UBM Solo - Lautstärkeabfall nach Einschalten, Trafo-Defekt möglich?
Uploaded: 2025-02-28T19:20:01+01:00
Description: Kleiner Gittarenverstärker / Gesangverstärker, spielt nur noch sehr leise: DJ-Tech UBM Solo Aufbau / Anordnung -> DJ-Tech UBM Solo, Sound testen. Ein Mini-MP3 Player ist Line in Stereo angeschlossen, volle Lautstärke eingestellt und Wiedergabe ein. Player funzt einwandfrei. DJ-Tech UBM Solo -...

Question

Kleiner Gittarenverstärker / Gesangverstärker, spielt nur noch sehr leise: DJ-Tech UBM Solo Aufbau / Anordnung -> DJ-Tech UBM Solo, Sound testen. Ein Mini-MP3 Player ist Line in Stereo angeschlossen, volle Lautstärke eingestellt und Wiedergabe ein. Player funzt einwandfrei. DJ-Tech UBM Solo -...

pp74 · Answer

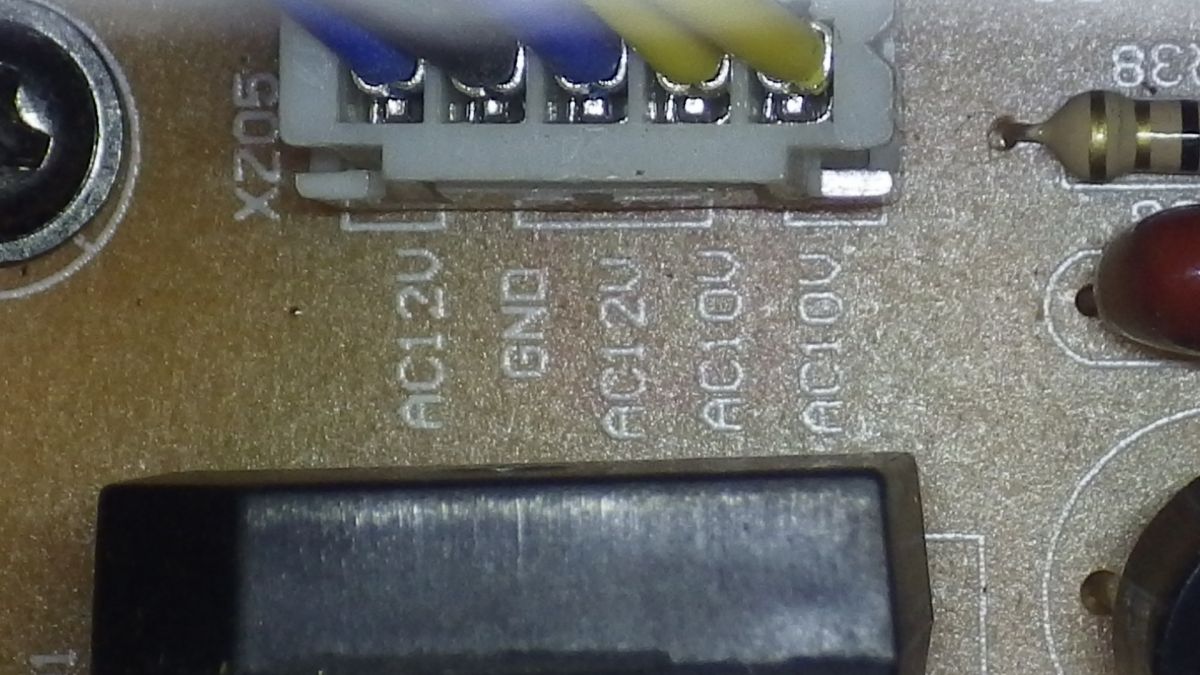

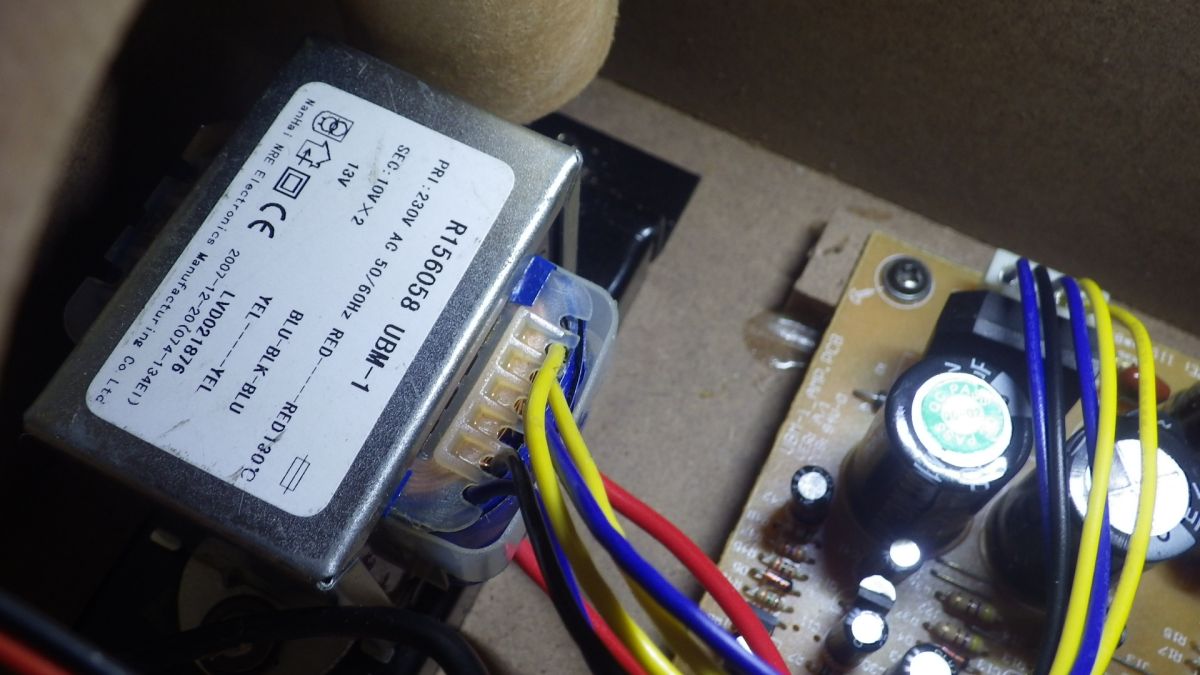

Gib mal bitte die Spannung an, die zwischen den beiden gelben Drähten und zwischen den beiden blauen Drähten gemessen wurde. Wenn möglich, stelle die Bilder der Mixer-Platine ein.

Makulitix · Answer

>>21460557

gelb----gelb 14,53 V AC
blau----blau 22,58 V AC

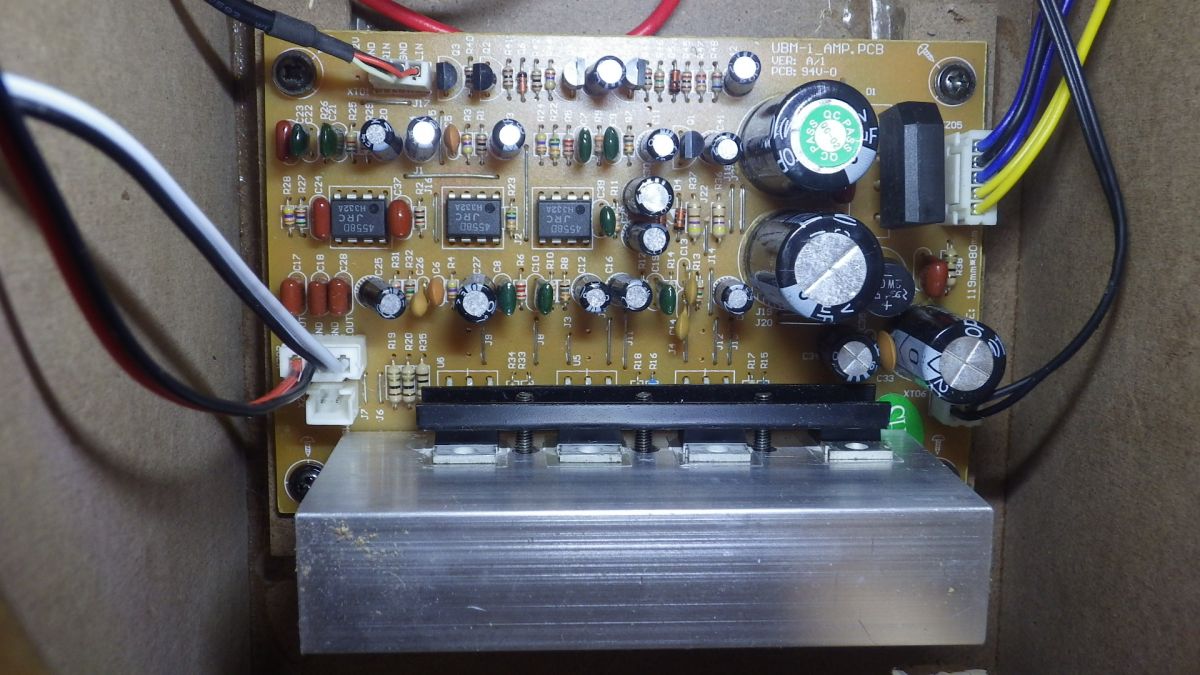

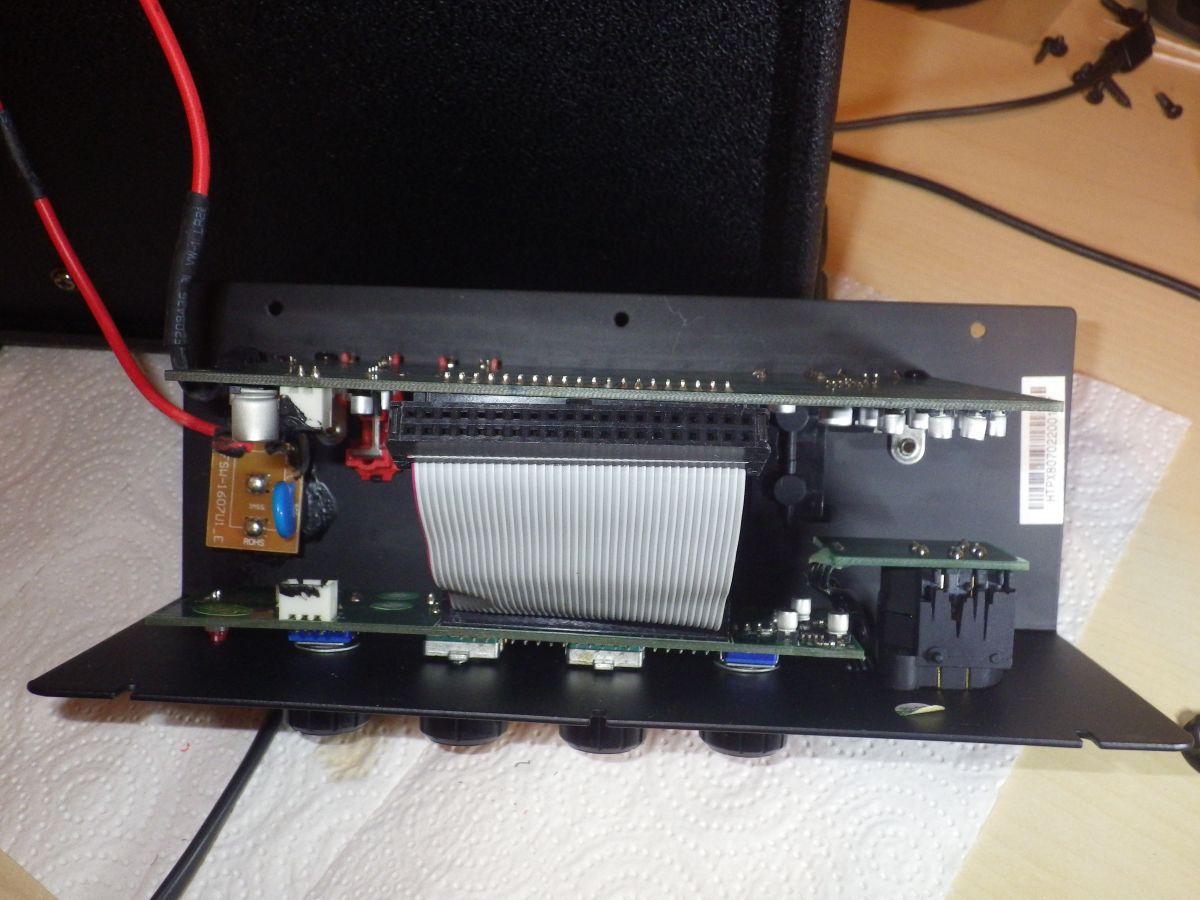

hier die Ansicht auf die ausgebaute Platine

und vielen Dank, das Du versuchst uns zu helfen

Ich sende gern auch noch weitere Bilder, gern auch ganz nahe Aufnahmen.

In Elektronik und deren Anwendung, bin ich leider nicht erfahren, hahaha,
obwohl ich als Maschinenbau-Konstrukteur schon an Bestückautomaten für
SMD-Platinen mitgearbeitet habe, bis 90.000 Bauteile/Stunde - superschnelle
Bestückköpfe und Portale.

Bin gespannt, ob wir den kleinen Verstärker wieder fit bekommen.

pp74 · Answer

Der Transformator ist in einwandfreiem Zustand. Ein kleiner Lautsprecher mit angelöteten Drähten (oder ein alter Kopfhörer ohne Stecker) ist für eine schnelle Diagnose hilfreich. Schließe den Lautsprecher zwischen den Anschlüsse GND und Lin und GND und Rin an und schaue, ob hier der gleiche Effekt auftritt. Dann wissen wir, wo wir als nächstes suchen müssen.

Makulitix · Answer

>>21462859 Die rote Leuchtdiode neben dem Lautstärke-Poti im "UBM-1 Control Board", leuchtet nach "Einschalten" nun nicht mehr auf.

Was ich testen sollte, am Eingang Li/GnD/Re "UBM-1_Amp.PCB" ist nun "Kein!" erst mittellautes und dann schwaches Lautstärkesignal; es kommt nur sehr schwach und "verzehrt" an, lässt sich über Poti zu "null" regeln.

Das 12V Kabel aus der Endstufenplatine? "UBM-1_Amp.PCB" zum "UBM Main Board" hat die angegebenen 12V anliegen.

Bei Sound-Ausgabe des MP3-Player -> direkt an die Eingänge Li/GnD/Re am "UBM-1_Amp.PCB", wird das Signal sauber und klar, deutlich verstärkt und über den MP3-Player in der Lautstärke regelbar.

Das Netzteil scheint also in Ordnung zu sein - sagtest Du ja.
Die Platine der Endstufe? "UBM-1_Amp.PCB" scheint auch in Ordnung?

weil -> Ein- Ausgänge:

Line in funktioniert, L+R, reagiert auf MP-3 Regler.
Line out funktioniert, L+R volles Signal nicht regelbar
H.P. Headphone funktioniert, L+R volles Signal nicht regelbar
Mic.Eingang funktioniert, Gain regelbar

Das "UBM Main Board" ist nur über das Flachband-Kabel |------------------| mit dem "UBM-1 Control Board" (Poti-Board) verbunden.
Das Flachbandkabel hat, Pin-Buchse zum gegenüber Lot-Pin, jeweils und überall einwandfrei Durchgang, (0,03 - 0,04 Ohm).
___________________________________________________

Das "UBM-1 Control Board" (Poti-Board) gibt also nur ein schwaches R+L Signal aus; die rote Diode leuchtet nach Einschalten auch nicht mehr.

Mikrofon-Eingang und Potis auf dem "UBM-1 Control Board" funktionieren.

Sound Ein-Ausgänge vom "UBM Main Board" funktionieren aber...

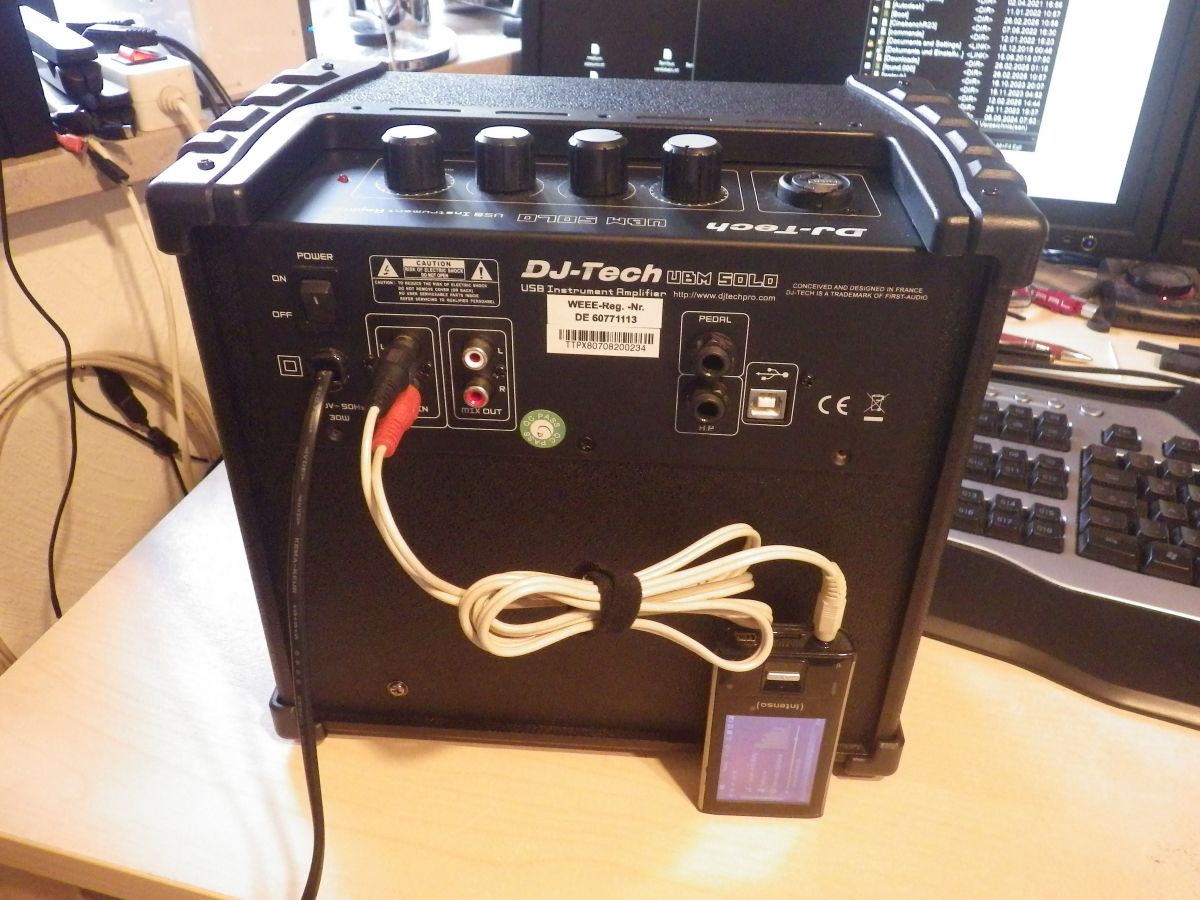

USB-Verbindung zu Windows 10 vom "UBM Main Board" (Bild Rückwand) wird nicht mehr erkannt. Früher würde USB nach Einschalten kurz im Gerätemanager erkannt, dann aber auch verloren^^

Schade! dass es kein "einfacher" Fehler ist, an Bauteilen oder Lötstellen kann ich auch mit Lupe und gutem Licht nichts "auffälliges" finden^^

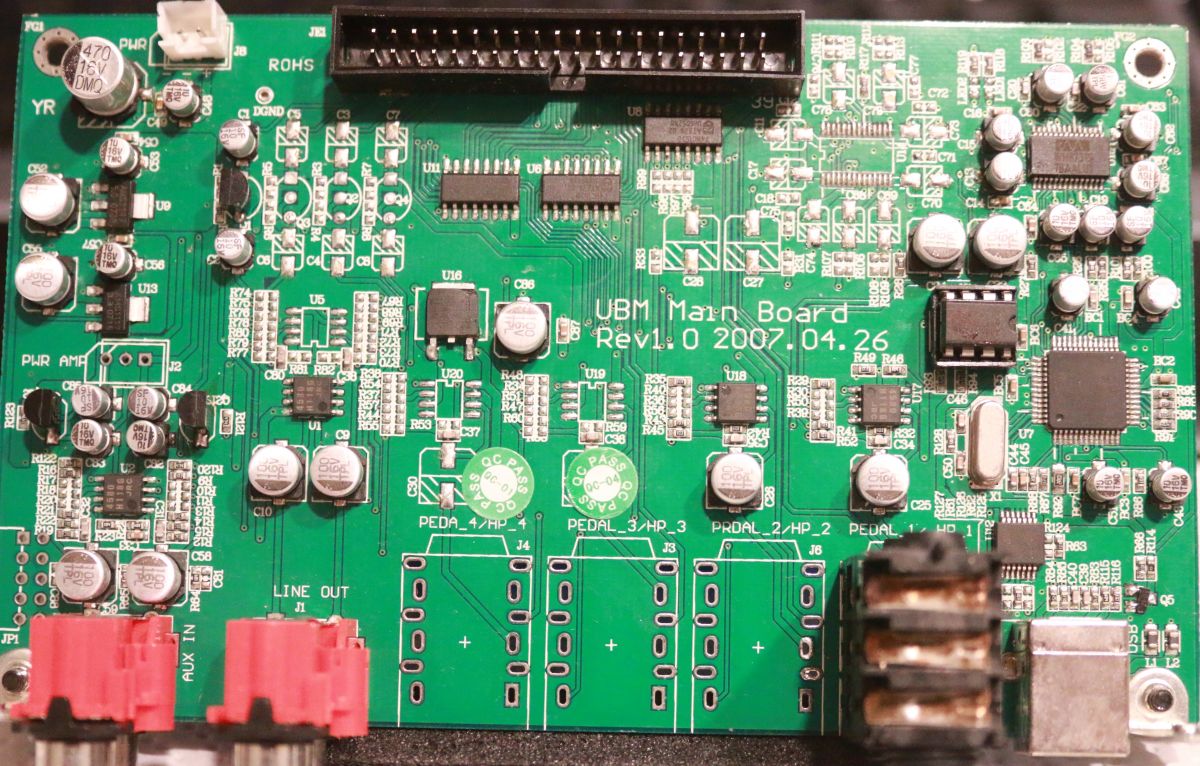

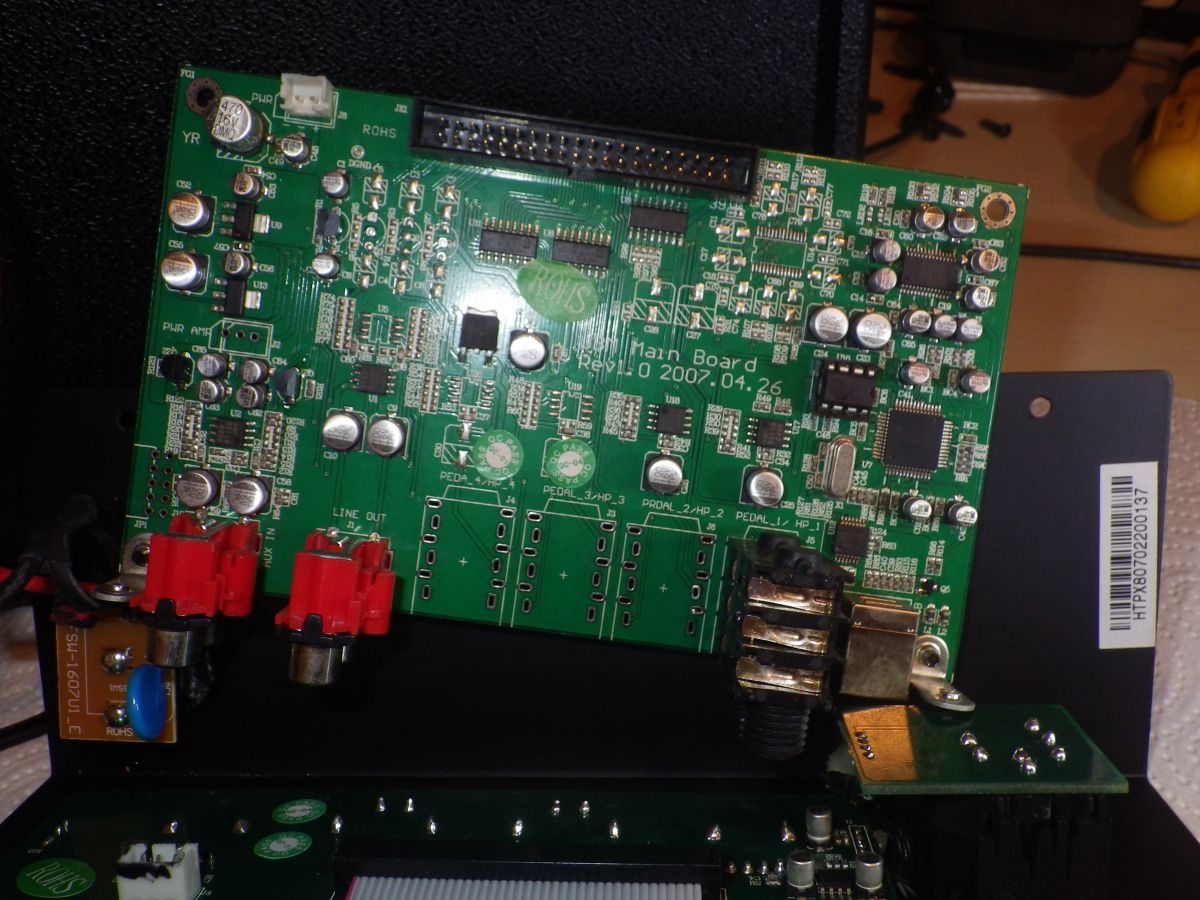

hier noch Bilder - UBM Main Board + "UBM-1 Control Board" (Poti-Board)
hmmm, Bilder werden im Moment nicht angenommen - very low trafic?

Ich habe es nun dutzende Male probiert, dauernd nach 4-5% Retry.
Vielleicht kann ich die Bilder der Bestückung von Control + Mainboard morgen senden^^

Danke für Deine Mühen erstmal

pp74 · Answer

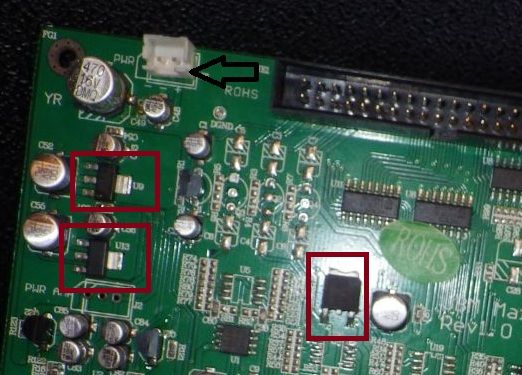

Liegen an dem markiertem Anschluß 12 V DC an? Gib mal bitte die Beschriftungen der markierten Bauteile an. . Wenn Du kannst, stelle bitte ein gutes Foto von diesem Ausschnitt ein.

Makulitix · Answer

>>21466010 Ja, da liegen 12V an. Bilder sende ich dann Morgen, hihi, hoffentlich geht's dann.

Makulitix · Answer

>>21466010

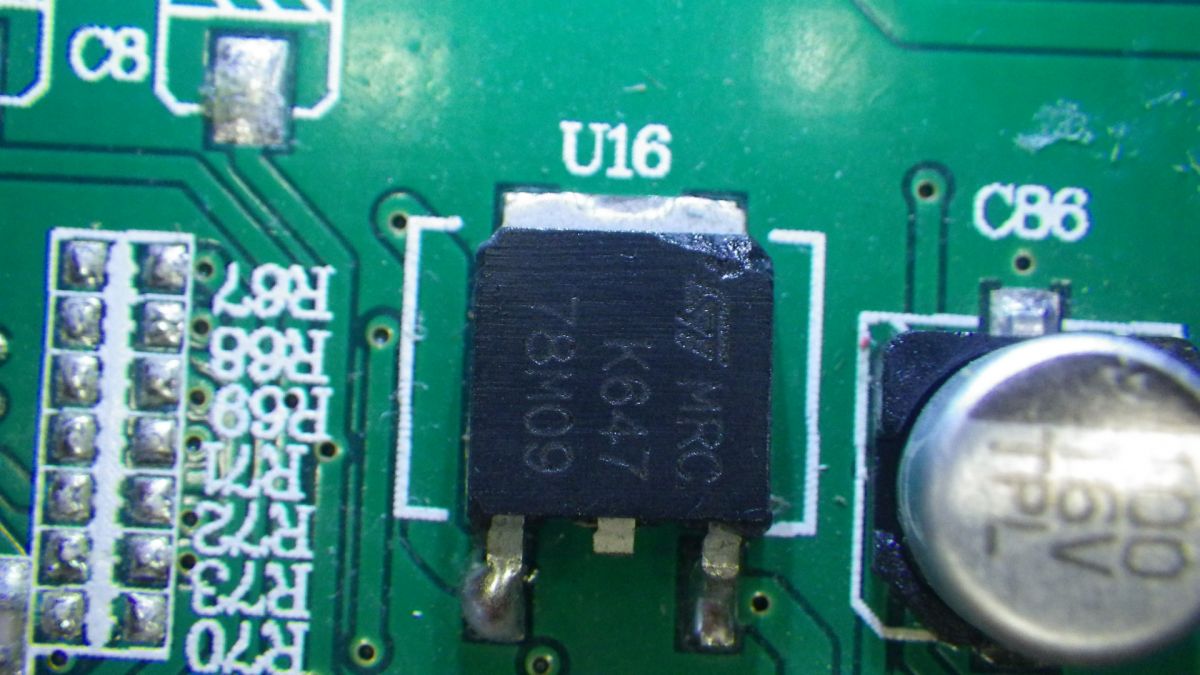

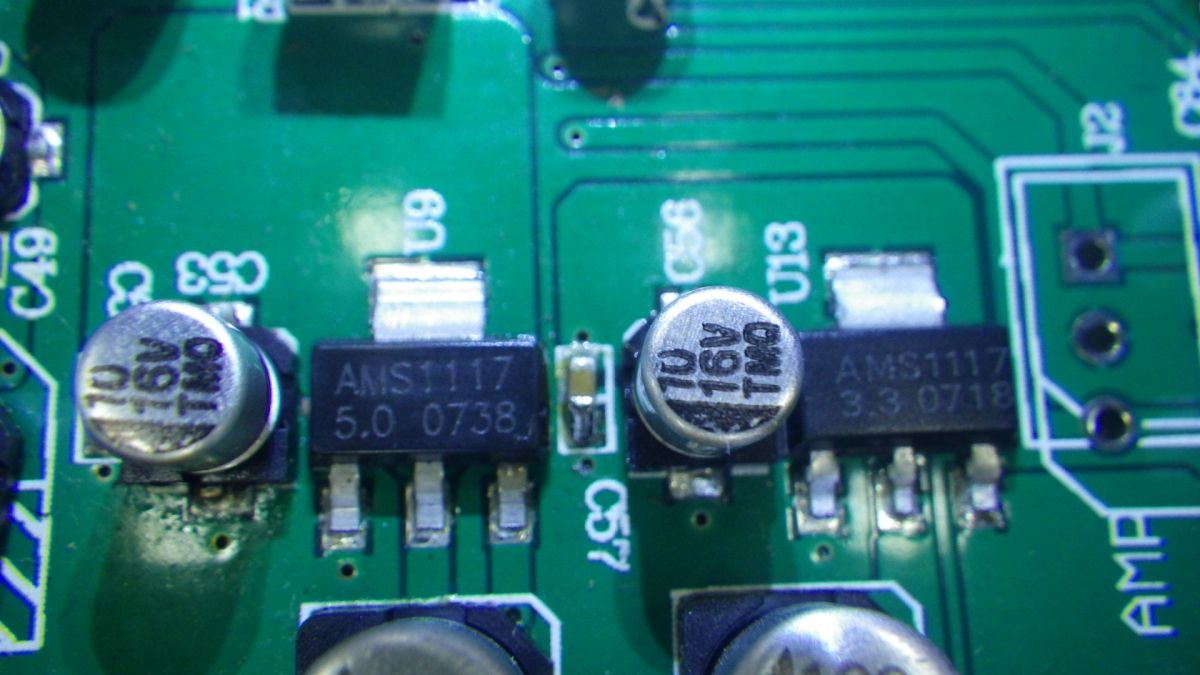

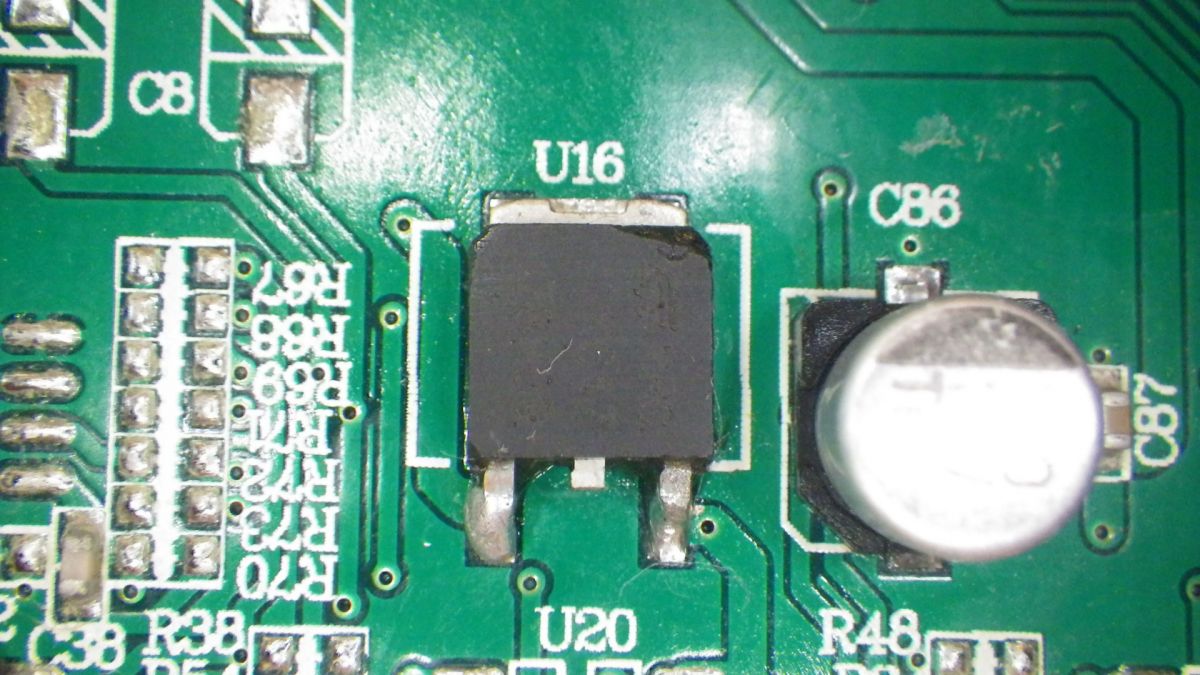

Hier die Bilder und Angaben zur Beschriftung der Bauteile;

AMS1117 AMS1117
5.0 0738 3.3 0718

MRC
K647
78M09

Bauteil-Bezeichnungen hier in Zeilen:

AMS1117 5.0 0738
AMS1117 3.3 0718
MRC K647 78M09

Finde ich ja immer wieder wirklich spannend, wie so "Elektroniker" Platinen und die "Schaltungen" darauf lesen.
Da habe ich nicht mal Ansätze von Ahnung

, aber ok, hab mich ja auch nie wirklich damit befasst.
Sind schon teils unglaubliche "Wunderwerke" die in diesen kleinen Bauteilen vollbracht werden.

Sende gern weitere Bilder und helfe so gut ich kann, bereite mich mal auf das aus- und einlöten vor.
Wahrscheinlich sollte ich mir zu meiner gewöhnlichen "Lötstation"
ERSA MS 250 --- nun auch mal so einen "Heissluft - Lötföhn" besorgen?

Ich schaue dann schon mal You-Tube Videos für Lötverfahren an

pp74 · Answer

.

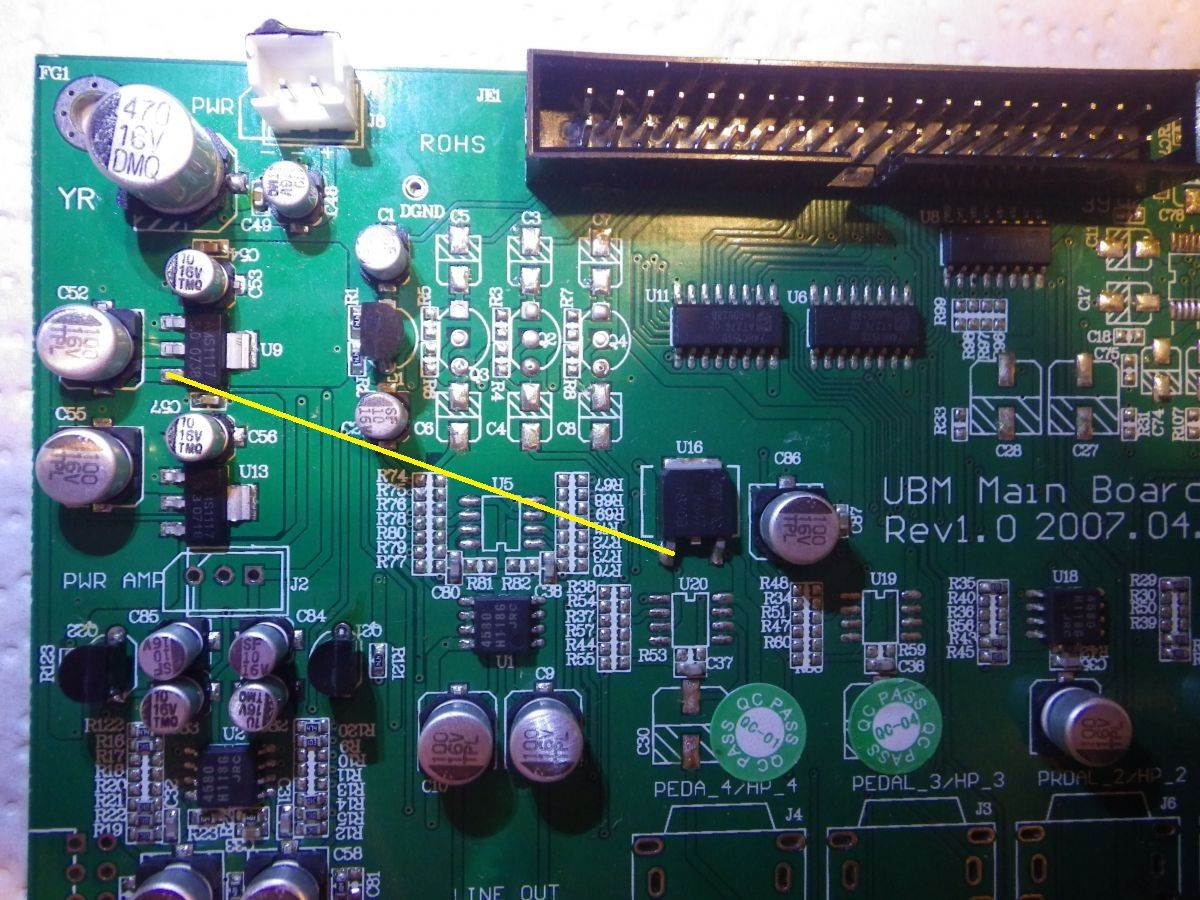

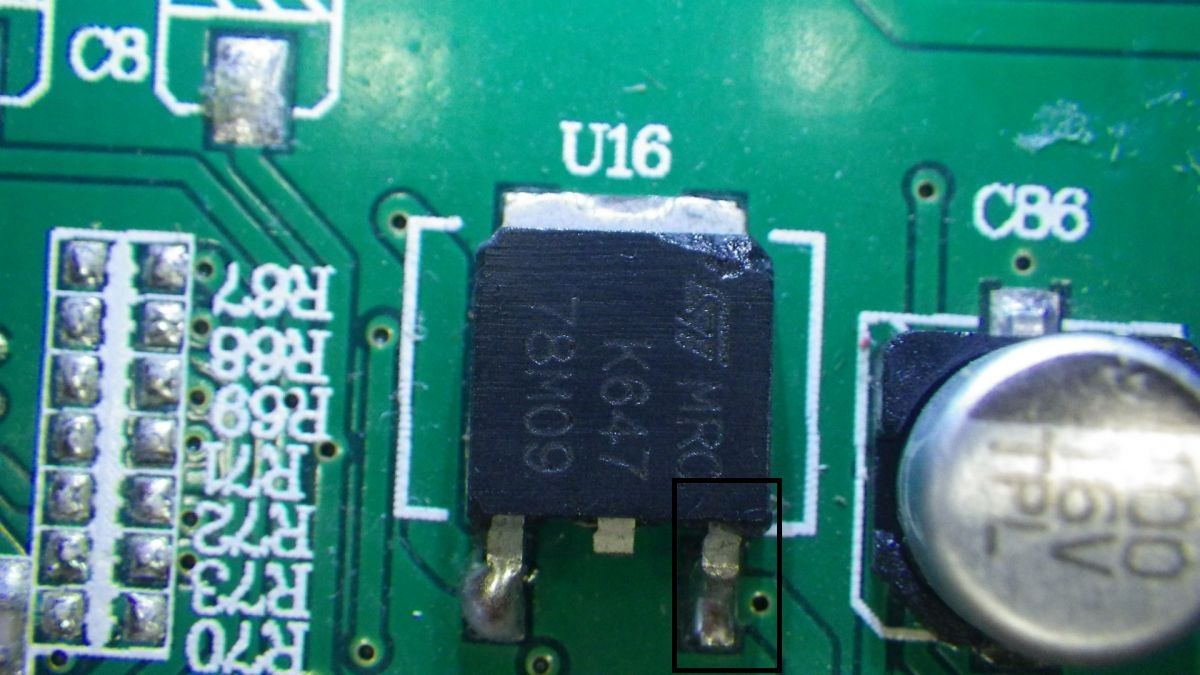

Korrigiere die Verbindung an der markierten Stelle und prüfe die Wirkung.

Miss die Spannung zwischen den Punkten 3-1 und 3-2

Miss die Spannung zwischen den Punkten für beide Stromkreise 1-2 und 1-3
[F]

Makulitix · Answer

Ich kann erst Morgen an das Messen gehen, bin unterwegs.

Makulitix · Answer

>>21467080
Danke für Deine Geduld

Gemessene Werte nach Deinen Anforderungen; habe alle Werte jeweils 3x gemessen VOR der "Korrektur (nachlöten des rechten "Beinchens").
Die Spannung zwischen den Punkten
3-1 - 11,8
und
3-2 - 8,8

Die Spannung zwischen den Punkten für beide Stromkreise
links
1-2 - 14,6 V
und
1-3 - 267 mV

rechts
1-2 - 20,3 V
und
1-3 - 14,5 V
_________________________________________________

NACH der "Korrektur: spielt immer noch "leise", aber für 2-3 Minuten "klar" dann wieder "verzehrt" und sehr leise.

Die Spannung zwischen den Punkten
3-1 11,8 V
und
3-2 8,8 V

Die Spannung zwischen den Punkten für beide Stromkreise
links
1-2 14,1 V
und
1-3 297 mV

rechts
1-2 18,8 V
und
1-3 14,0 V

Hinweis: Vor dem "Einschalten über Netzstecker"
(der Haupt-Schalter war "EIN", bei Netzstecker eingesteckt)
-> Volume Potis: Lautstärke und Mikrofon jeweils VOLL aufgedreht)
Der Intenso-MP3-Player war linear verbunden bei voller Ausgangsleistung.
Dann habe ich die Messungen gemacht.

Ich werd gern die 3 Bauteile (hihi; sind das IC's?) beschaffen und einlöten, wenn das erstmal weiterhelfen kann.
Mal sehn, was es da an ähnlichen oder besseren Bauteilen gibt.
Bin schon sehr gespannt, wie das nun weitergeht

Danke, dass Du uns helfen willst; wir haben schon einen kleinen JA! Music Man Amp 112RD gekauft (Poooh teuer!) Der ist allerdings UHHH! Reichlich stärker als der kleine DJ-Tech, würden wir aber doch gern hören.

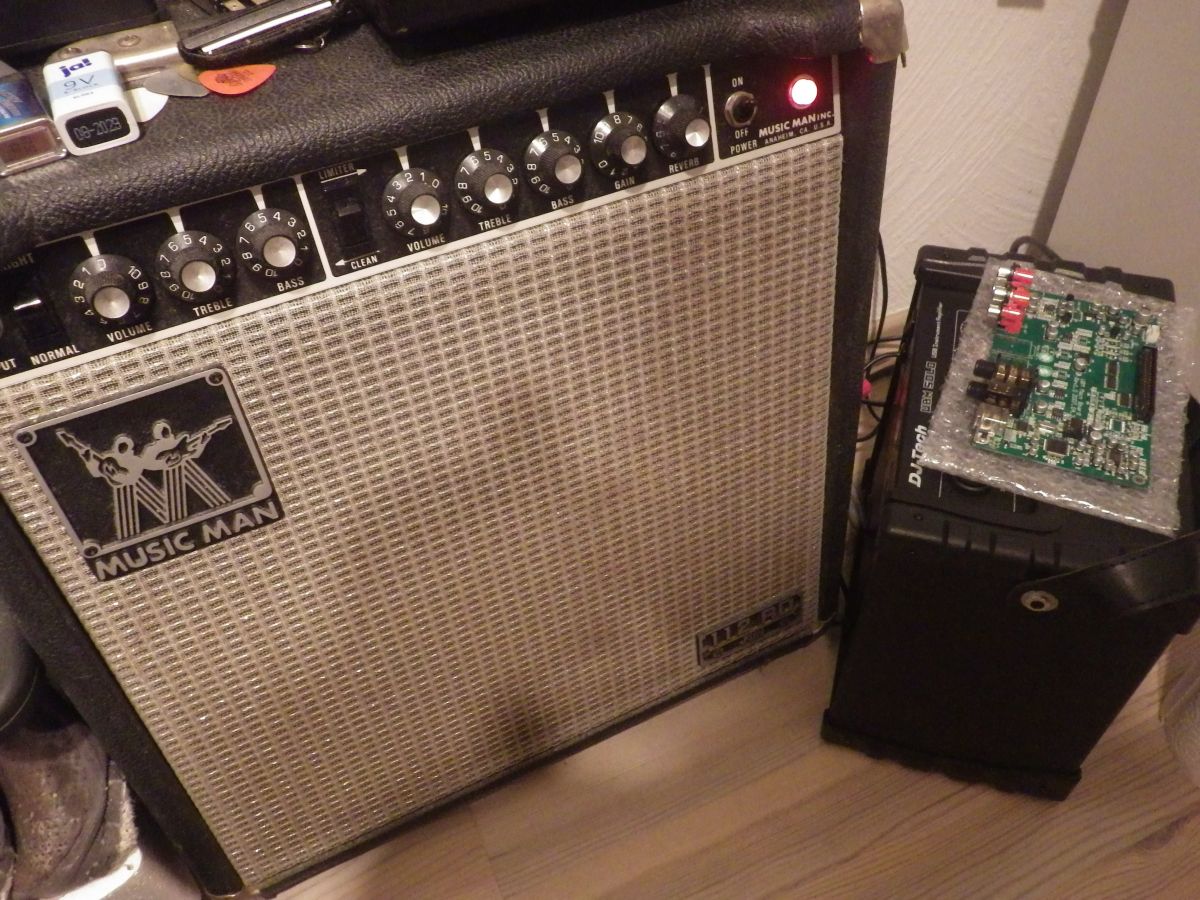

Hier ein Bild von der (Mixer-Platine?)

Dieser Music Man, HU! allerhand! Das kleine Teil pooohhh Donnerwetter"! Hab's mal voll aufgedreht! Sehr LAUT und ohne Distor..X klar und Krisp.

na jo, vielleicht bekommen wir den ollen -DJ-Tech PX-4262 doch noch zu "ordentlichen" Tönen

Wünsche einen schönen Abend und eine angenehme Nacht -> may Love be with us all!

pp74 · Answer

Diese Messung ist in Ordnung. Hier sieht es nach einer schlecht gemachten Messung aus. . Für den U9 AMS1117 5.0 Chip sollte es sein 1-2 5.0V DC 1-3 12,0V DC . Für die U13 AMS1117 3.3 Schaltung sollte es sein 1-2 3,3V DC 1-3 12,0V DC Bitte wiederhole diese Messungen und merke Dir den DC-V-Bereich auf dem Mutlimeter.

pp74 · Answer

Siehe meinen Beitrag

Makulitix · Answer

>>21471149
Hier die neuen Messergebnisse:

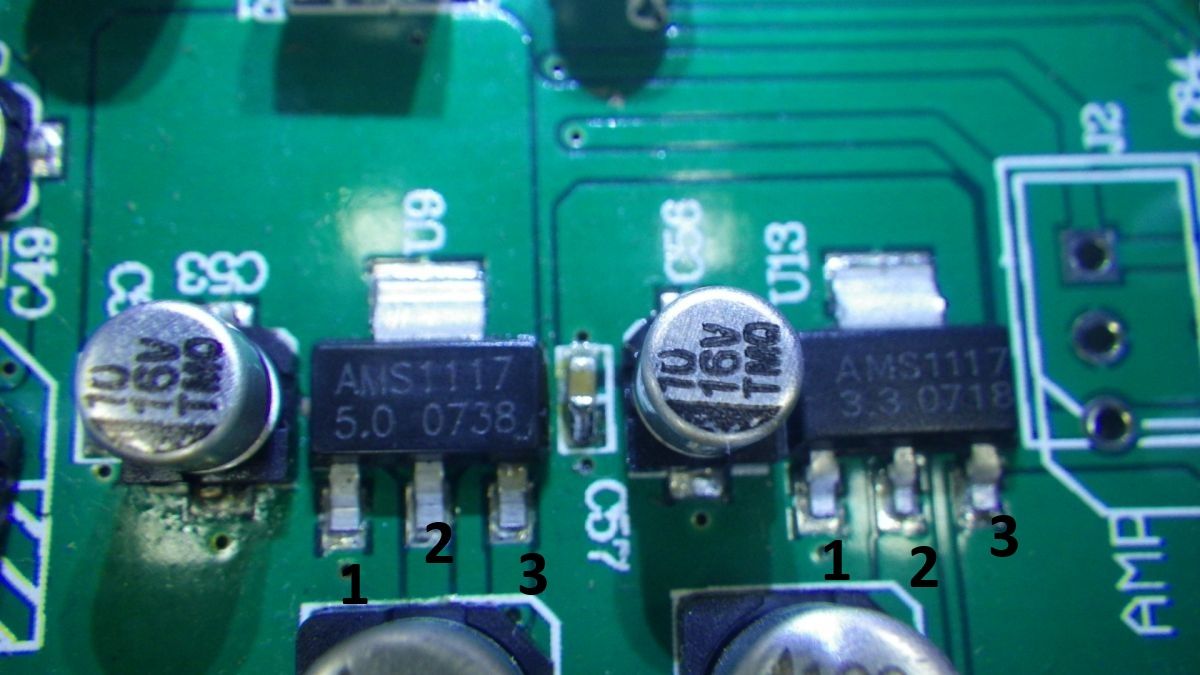

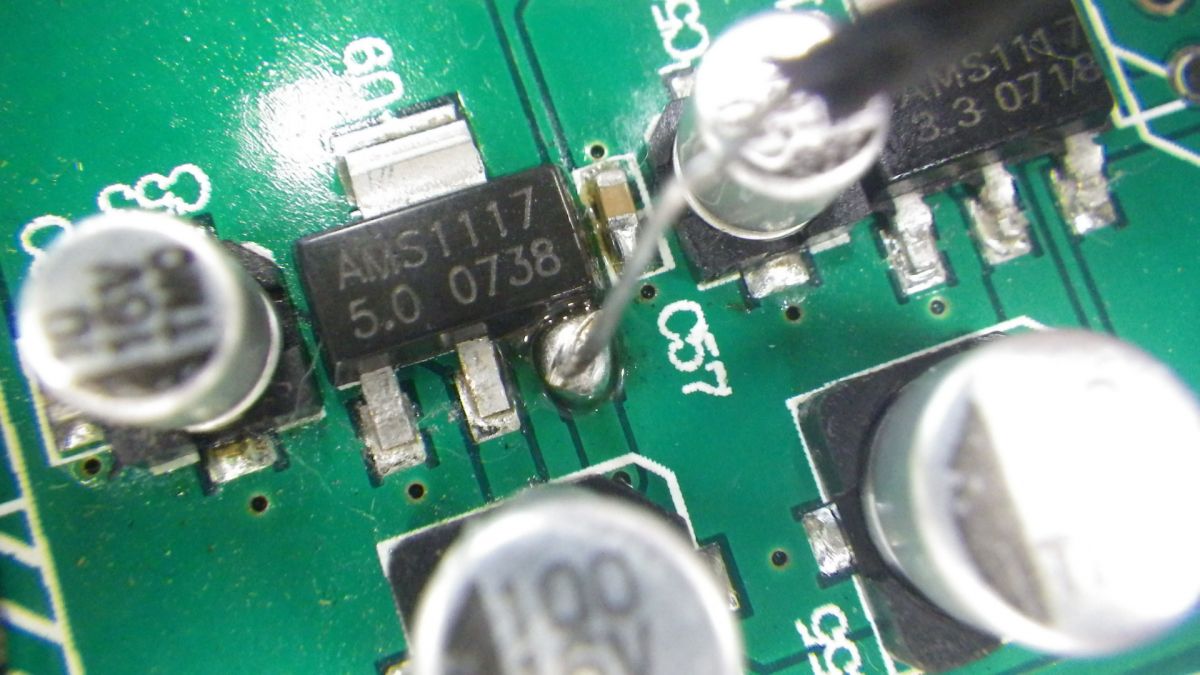

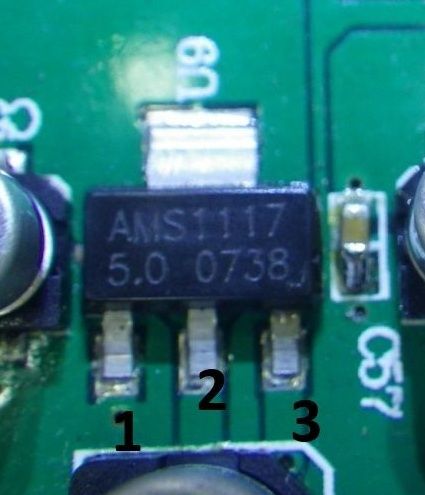

Nahaufnahme eines AMS1117 5.0 Chips auf einer Leiterplatte mit drei nummerierten Pins. .

Für den U9 AMS1117 5.0 Chip sollte es sein

1-2 5.0V DC
1-3 12,0V DC

gemessen

1-2 16 mV DC
1-3 281 mV DC

Wenn MP3-Player zugeschaltet (volle Lautstärke), mV-Werte etwas höher.
________________________________________________________

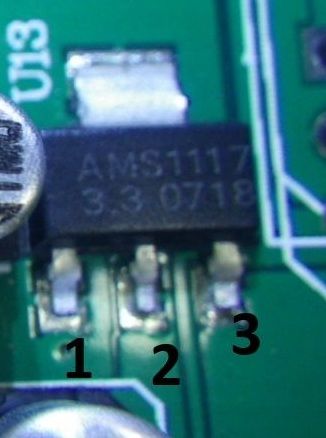

Für die U13 AMS1117 3.3 Schaltung sollte es sein

1-2 3,3V DC
1-3 12,0V DC

gemessen:

1-2 20 mV DC
1-3 16 mV DC

Wenn MP3-Player zugeschaltet (volle Lautstärke), mV-Werte etwas höher.

Bitte wiederholen Sie diese Messungen und merken Sie sich den DC-V-Bereich auf dem Mutlimeter.

Habe ich mehrfach wiederholt, 12V liegen am Boardeingang an. Sound ist immer noch sehr leise aber klar.

Netzfrequenz -Zirpen (50-60 Hz) aus den Speakern, sobald ich das Multimeter an GND anlege, verschwindet das Netzfrequenz Geräusch.

_

pp74 · Answer

Bitte füge noch ein Foto von der Rückseite dieser Platine ein.

Und weitere Spannungsmessungen:

+12V (Stecker J8 +) - U9 Pin 1
+12V (Anschluss J8 +) - U13 Pin 1
GND (Stecker J8 -) - U9 Pin 2
GND (Stecker J8 -) - U13 Pin 2
GND (Stecker J8 -) - U9 Pin 3
GND (Stecker J8 -) - U13 Pin 3

Makulitix · Answer

>>21475608

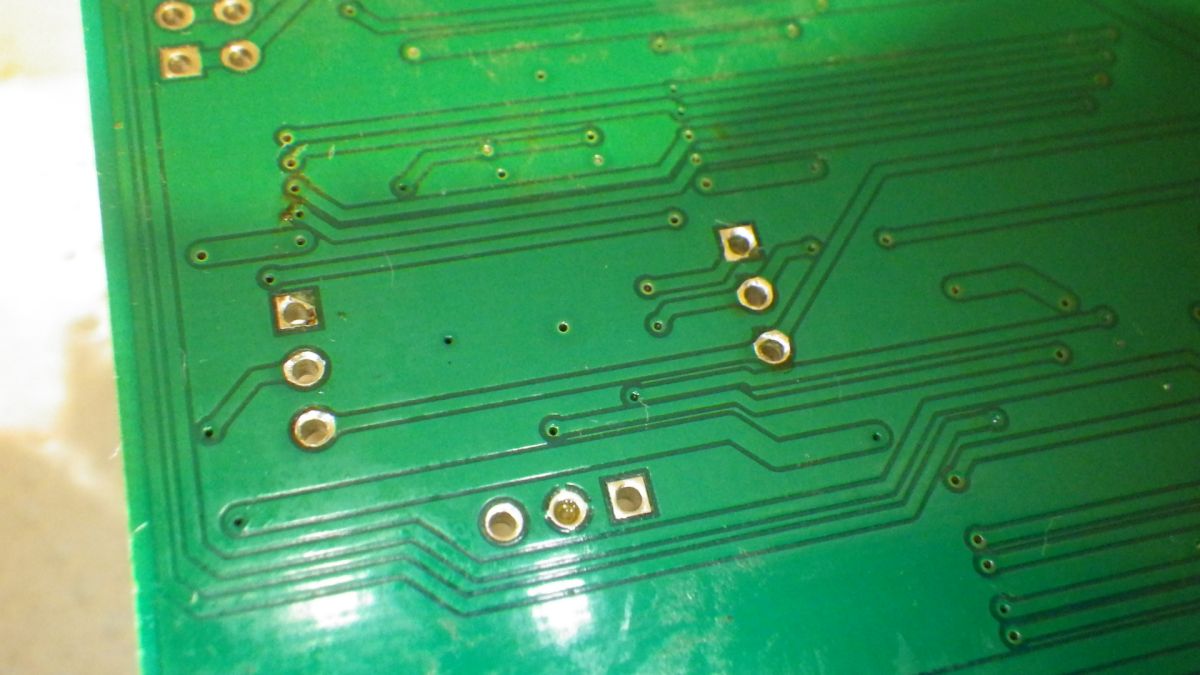

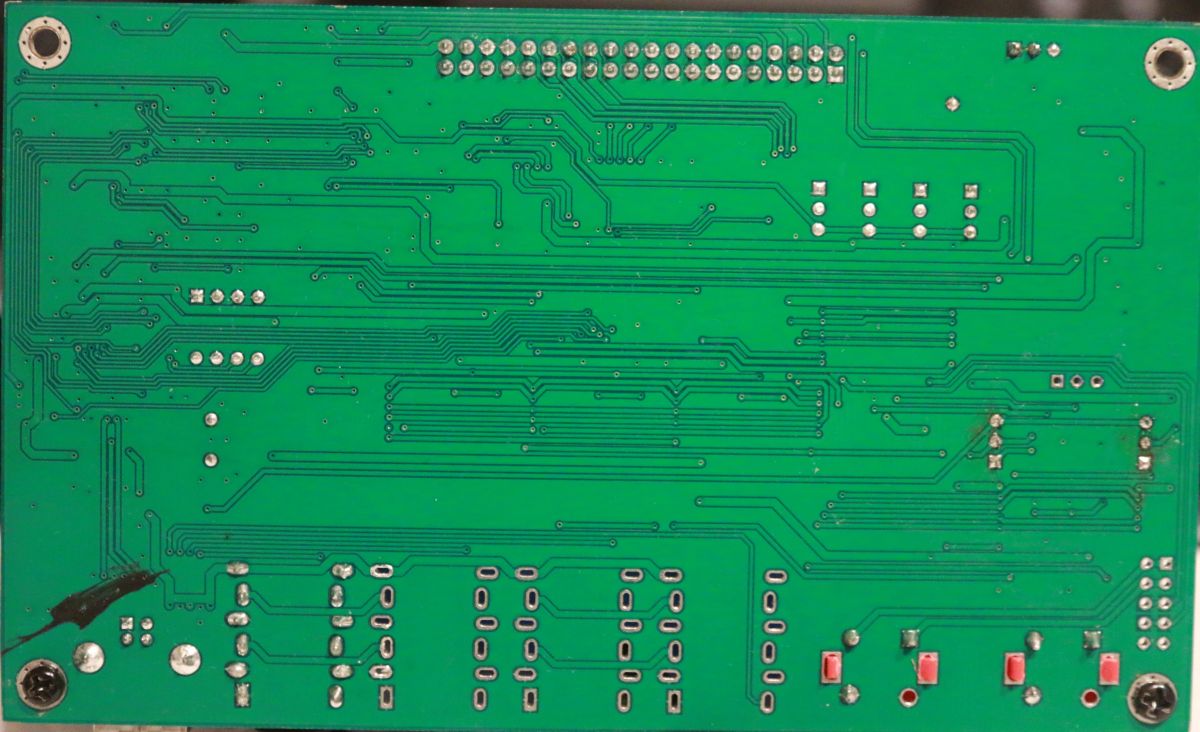

Hier Bilder von der Rück- und Vorderseite der Platine

Die Messungen mache ich nachher noch.

>>21476296

Und weitere Spannungsmessungen:

+12V (Stecker J8 +) - U9 Pin 1 11,82 V DC
+12V (Anschluss J8 +) - U13 Pin 1 11,82 V DC
GND (Stecker J8 -) - U9 Pin 2 16 mV DC
GND (Stecker J8 -) - U13 Pin 2 19 mV DC
GND (Stecker J8 -) - U9 Pin 3 242 mV DC
GND (Stecker J8 -) - U13 Pin 3 16 mV DC

>>21476296 Ich habe mehrfach gemessen ... V oder mV ... dann zeigt das Multimeter 0,016 V oder 16 mV an.

>>21476296 Diesmal OHNE MP3-Player Anschluß^^ ... Line-In und Microfon Potis wieder VOLL auf.

pp74 · Answer

. Verbinde nun die beiden Punkte und wiederhole die Messungen. Ich hoffe, es ist dir nicht langweilig.

Makulitix · Answer

>>21476495 Fehlersuche kann schonmal etwas dauern, aber ich lerne gerne

... auch im Maschinenbau, besonders bei kleinteiligen, komplexen Baugruppen - kann die Fehlersuche dauern. Ich hab Spass bei lehrreichen Fehlersuchen.

Werde gleich mal nachlöten. Auf der Platinenrückseite sind die beiden 3-Beinigen etwas auffällig angedunkelte Lötstellen und Flussmittelreste.

>>21476686
Und weitere Spannungsmessungen:

+12V (Stecker J8 +) - U9 Pin 1 11,82 V DC
+12V (Anschluss J8 +) - U13 Pin 1 11,82 V DC
GND (Stecker J8 -) - U9 Pin 2 15 mV DC
GND (Stecker J8 -) - U13 Pin 2 19 mV DC
GND (Stecker J8 -) - U9 Pin 3 465 mV DC
GND (Stecker J8 -) - U13 Pin 3 15 mV DC

>>21476686

pp74 · Answer

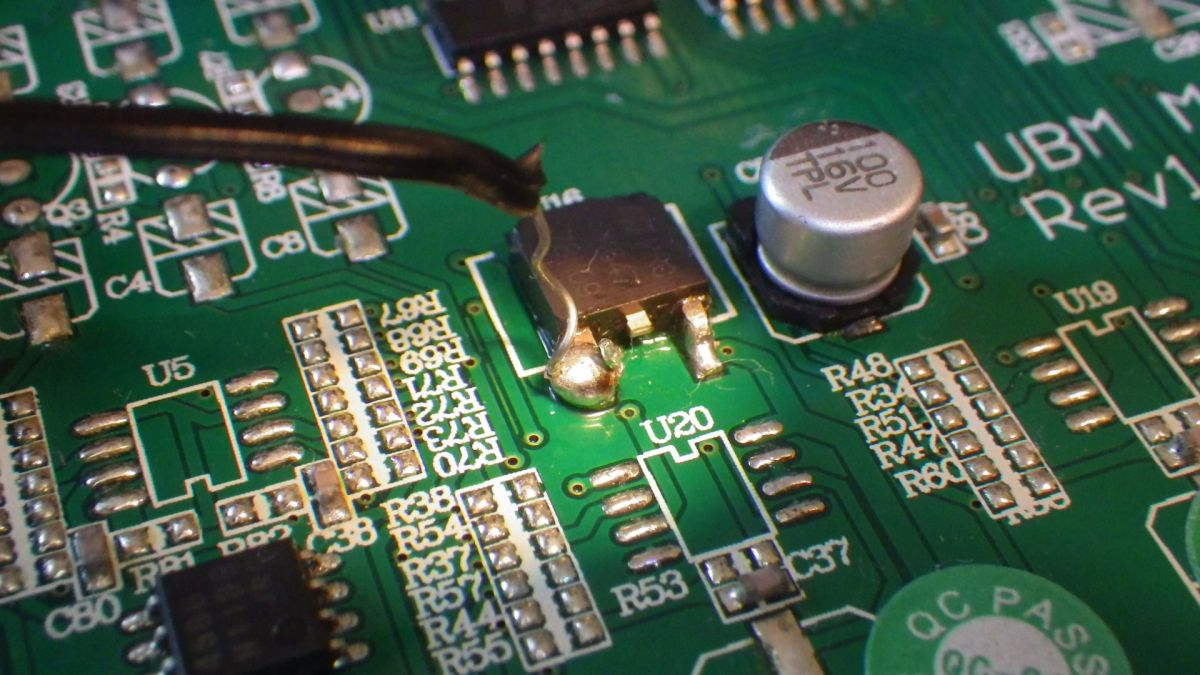

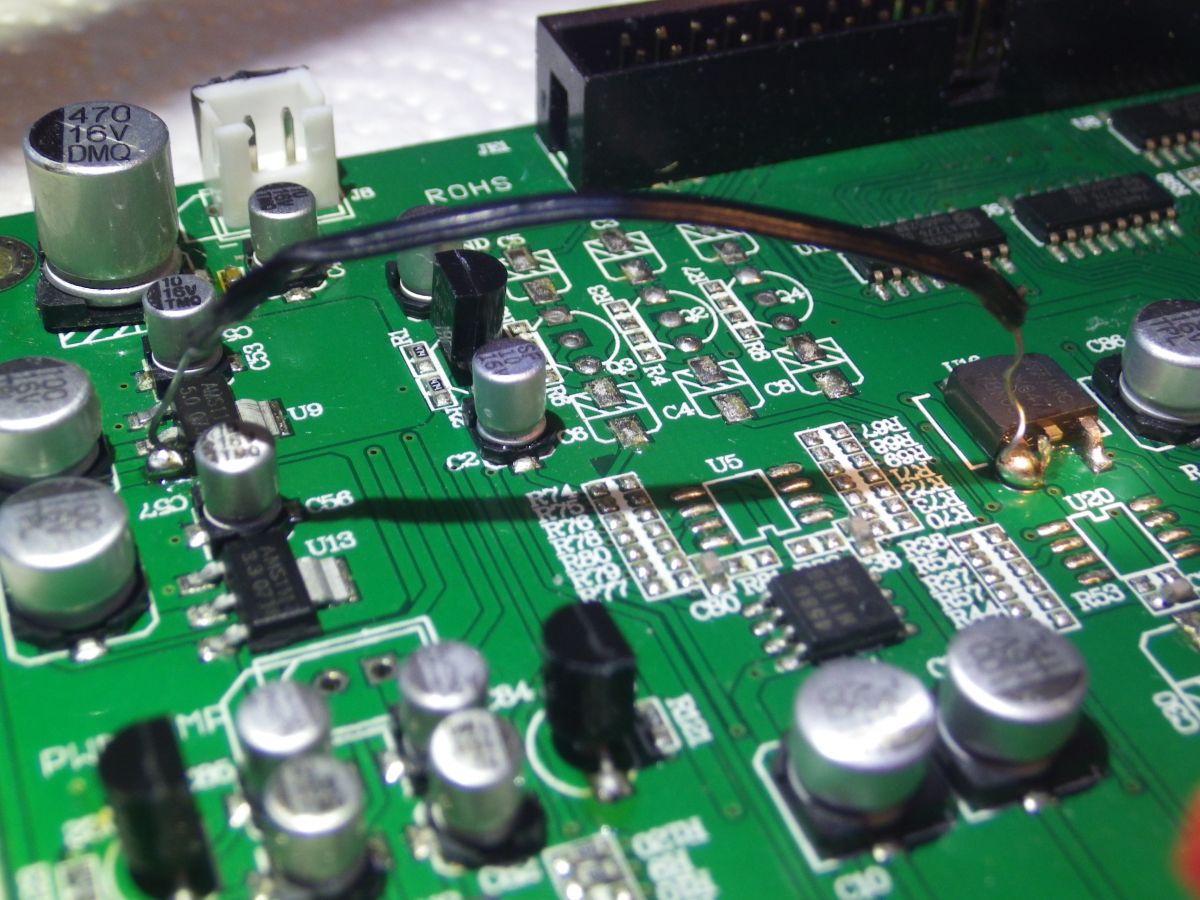

Was ich meinte, Du solltest die beiden Punkte mit einem Stück Draht verbinden.

Makulitix · Answer

>>21477632

OK, das versuche ich nachher mal, vielleicht klappt's heute Abend.
Das "Verbinden" versuche ich erstmal über das "unterstecken mit an Draht verlöteten Nadeln.
Bevor ich die Verbindung mit Draht "löte", OK?

Makulitix · Answer

>>21478097

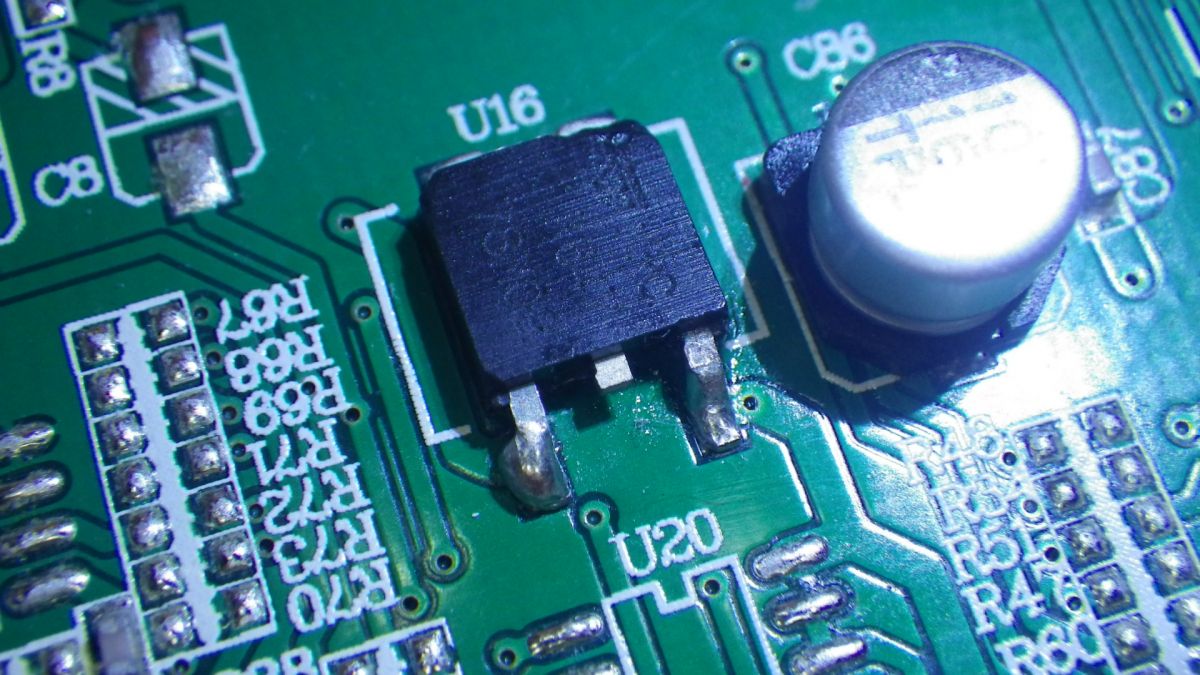

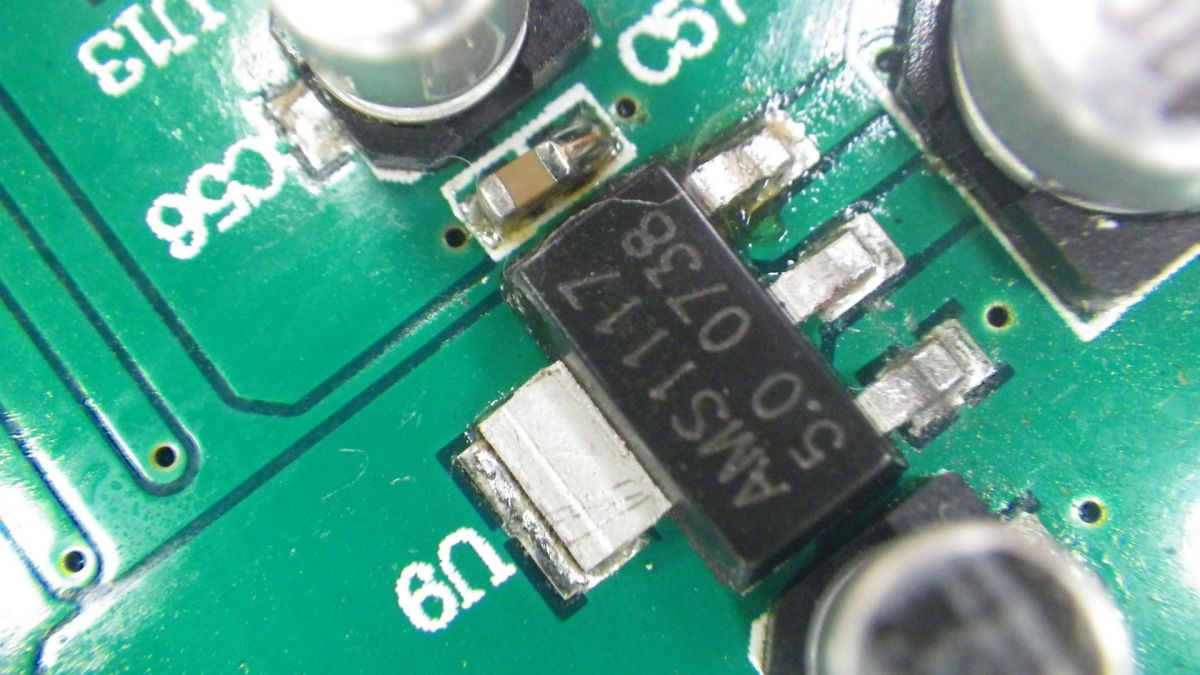

Hier erstmal Bilder der Lötstellen

>>21483534

Meinst Du also; ich kann die Platine so vollständig verbinden, den MP3-Player einschalten, dann den Verstärker einschalten und (wie gehabt) messen?
Ich frage eben lieber vorher

>>21483534
Bitte entschuldige, dass ich mich erst jetzt melde, hatte die letzten Tage zu viel andere Dinge zu erledigen.

pp74 · Answer

Ja. Starte nun das Gerät und wiederhole die Messungen.

+12V (Steckverbinder J8 +) - U9 Pin 1
+12V (Stecker J8 +) - U13 Pin 1
GND (Stecker J8 -) - U9 Pin 2 1
GND (Stecker J8 -) - U13 Pin 2
GND (Stecker J8 -) - U9 Pin 3
GND (Stecker J8 -) - U13 Pin 3

Makulitix · Answer

>>21483621

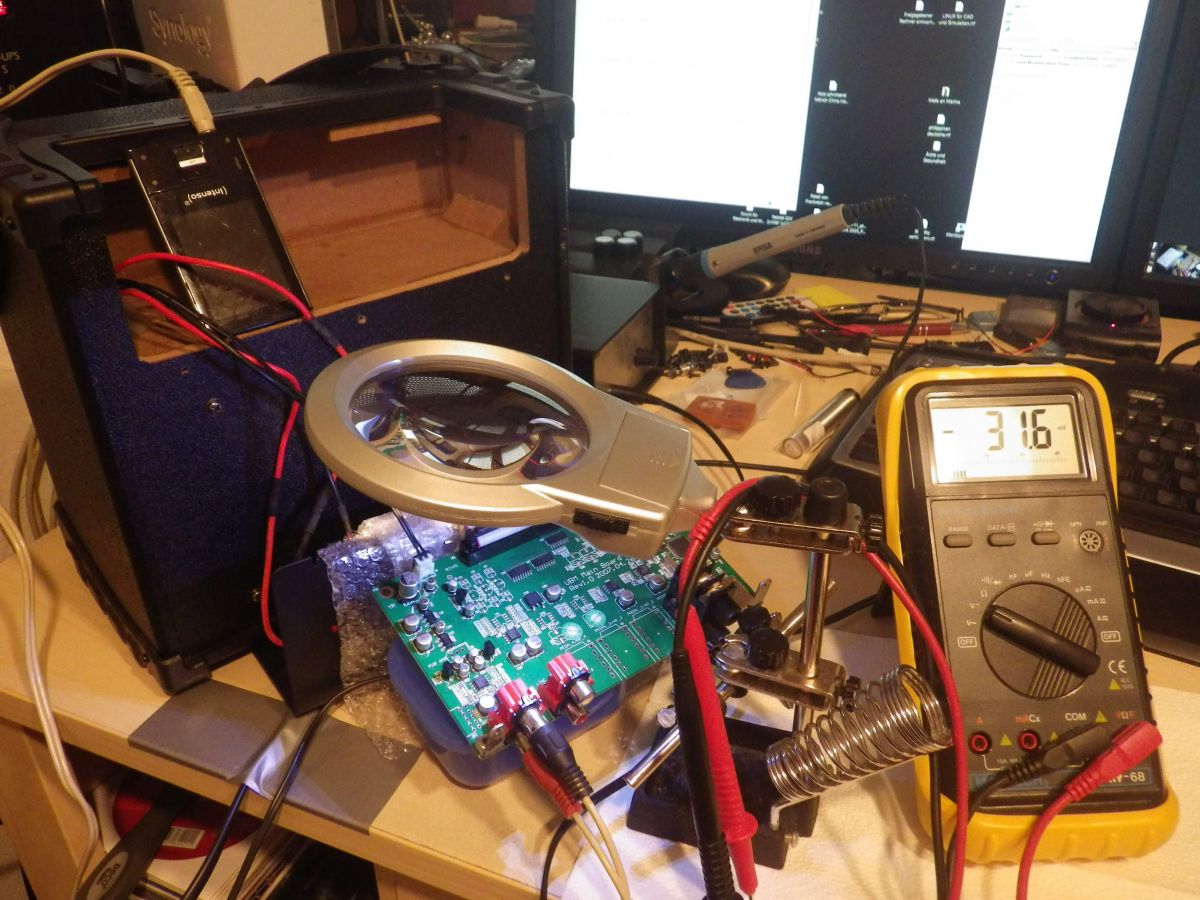

Insgesamt wurde der Ton nun deutlich lauter und folgendes Messwerte:

+12V (Steckverbinder J8 +) - U9 Pin 1 11,72
+12V (Stecker J8 +) - U13 Pin 1 11,72
GND (Stecker J8 -) - U9 Pin 2 1 5
GND (Stecker J8 -) - U13 Pin 2 3,28
GND (Stecker J8 -) - U9 Pin 3 11,67
GND (Stecker J8 -) - U13 Pin 3 5

Manchmal "brummt's" auch und die Platine wird im "Messbereich" um den (Elco) oben links ziemlich warm.

+12V (Steckverbinder J8 +) - U9 Pin 1 11,72 V
+12V (Stecker J8 +) - U13 Pin 1 11,72 V
GND (Stecker J8 -) - U9 Pin 2 (1 ??) 5 V
GND (Stecker J8 -) - U13 Pin 2 3,28 V
GND (Stecker J8 -) - U9 Pin 3 11,67 V
GND (Stecker J8 -) - U13 Pin 3 5 V

pp74 · Answer

Bravo. Du hast erfolgreich die richtigen Spannungen wiederhergestellt. Prüfe jetzt noch den USB. Gibt es weitere Fehler?

Makulitix · Answer

>>21483907 Klasse. Vielen Dank mal wieder, gleich heute Abend werde ich mal versuchen, wie der Funktionsumfang auch mit USB usw. ist.

Makulitix · Answer

Alle Potis Voll-Auf, MP3-Player Voll-Auf, USB-Kabel angeschlossen.
Die rote Diode leuchtet nun nach einschalten wieder.

Zunächst relativ gut hörbarer mittelstarker Sound an den Speakern,
dann aber gleich wieder (nach 1-2 sec) ziemlich leise.

Das UBM wird im Gerätemanager erkannt und bleibt,
funktioniert angeblich einwandfrei.

Ein linearer Kanal sehr leise, der andere Kanal etwas lauter. Nach umstecken der Chinch-Stecker das gleiche Ergebnis auf dem schwachen Kanal bleibt.

pp74 · Answer

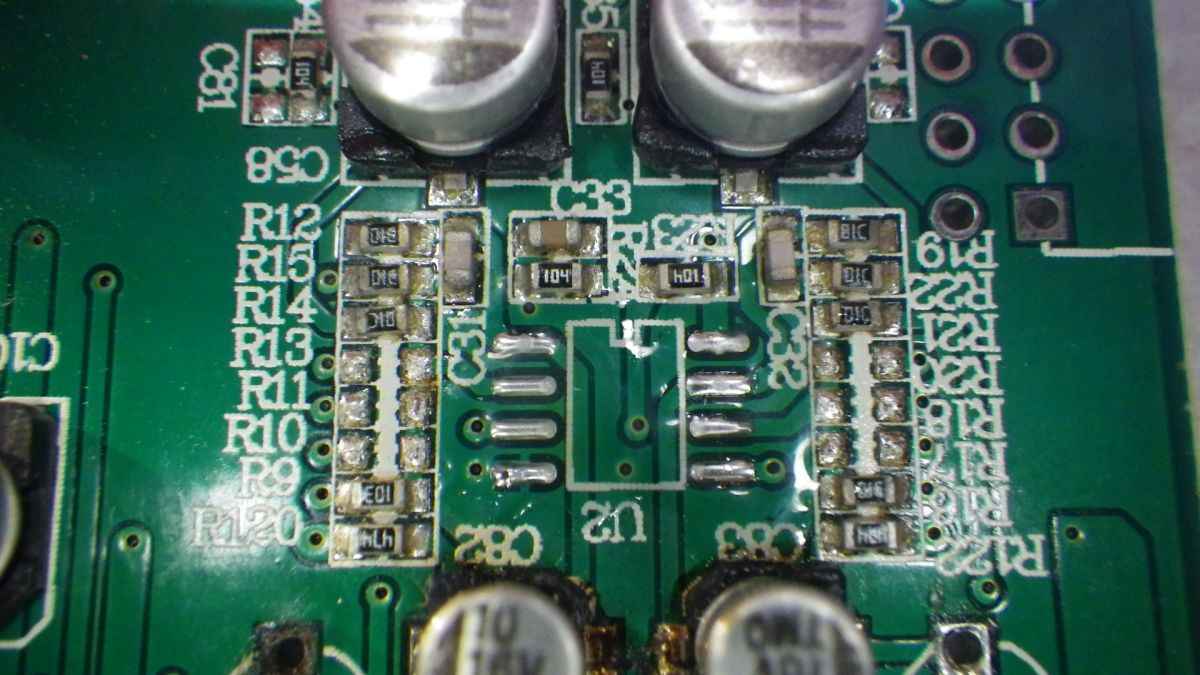

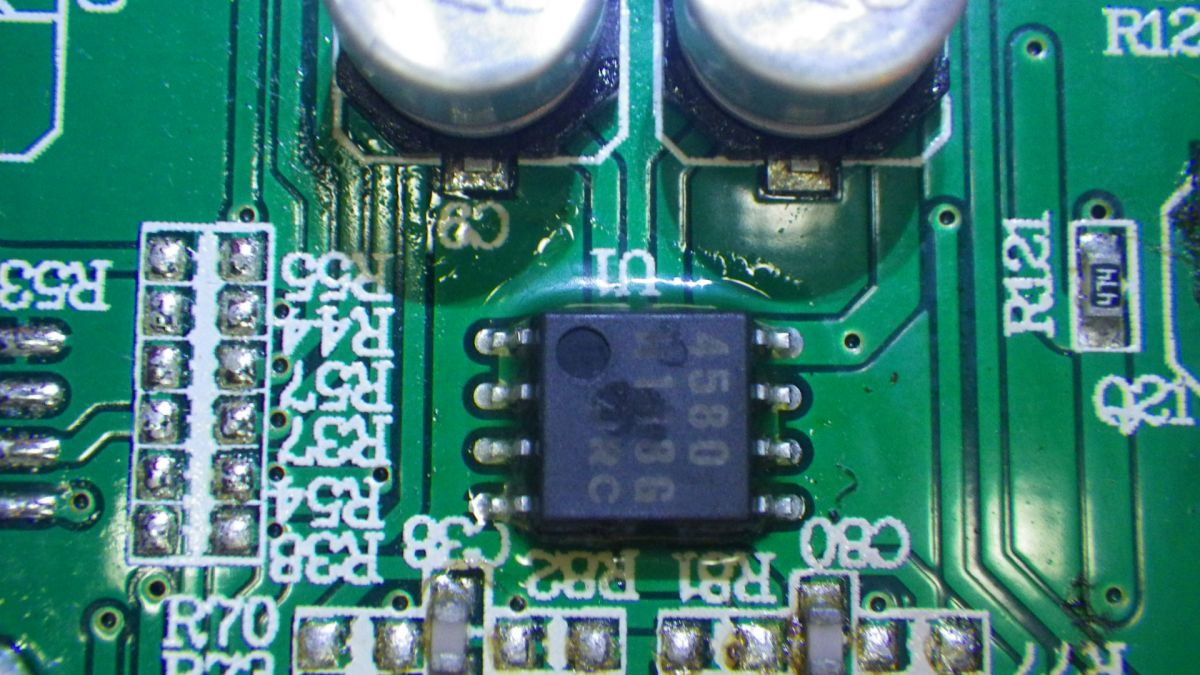

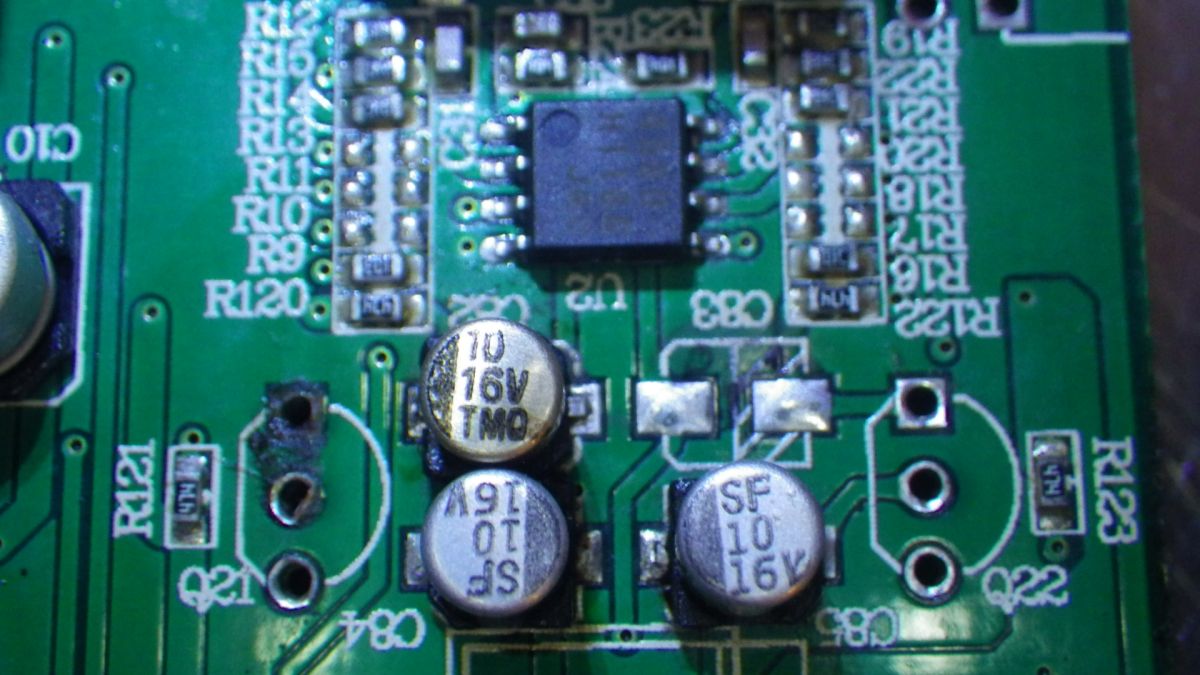

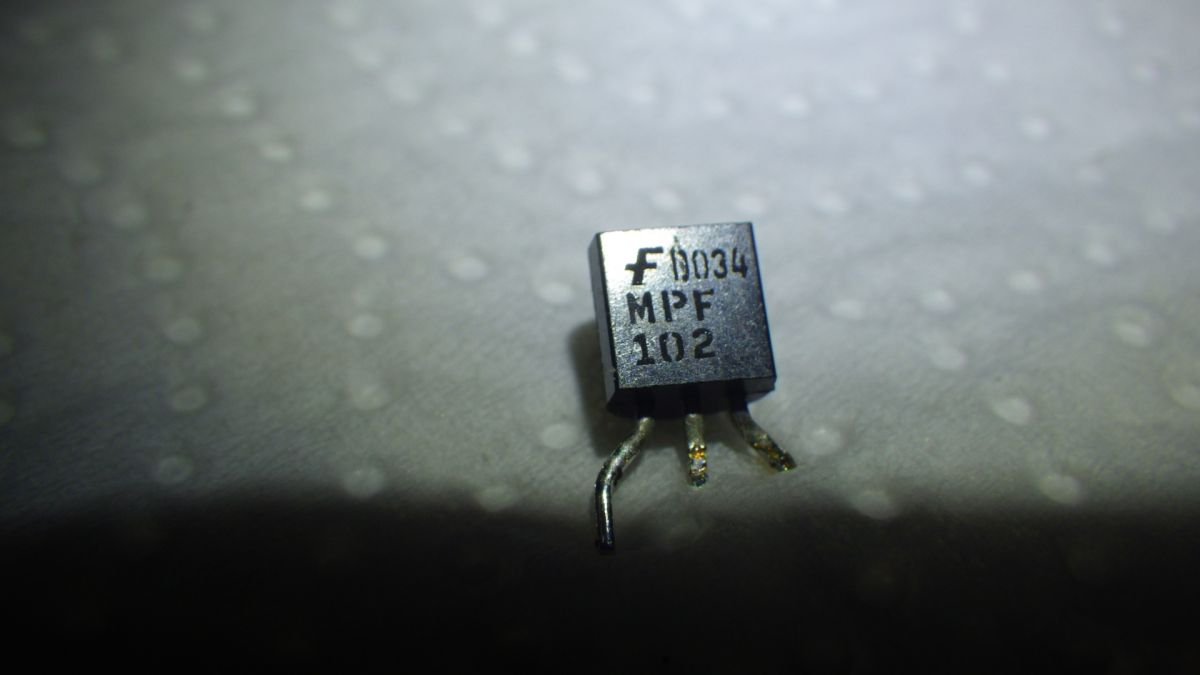

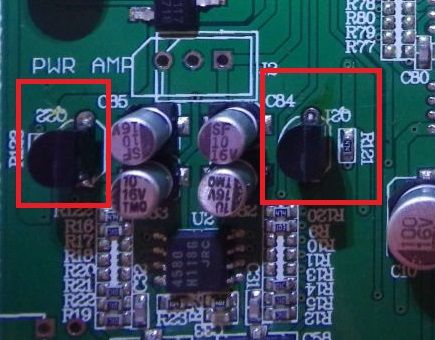

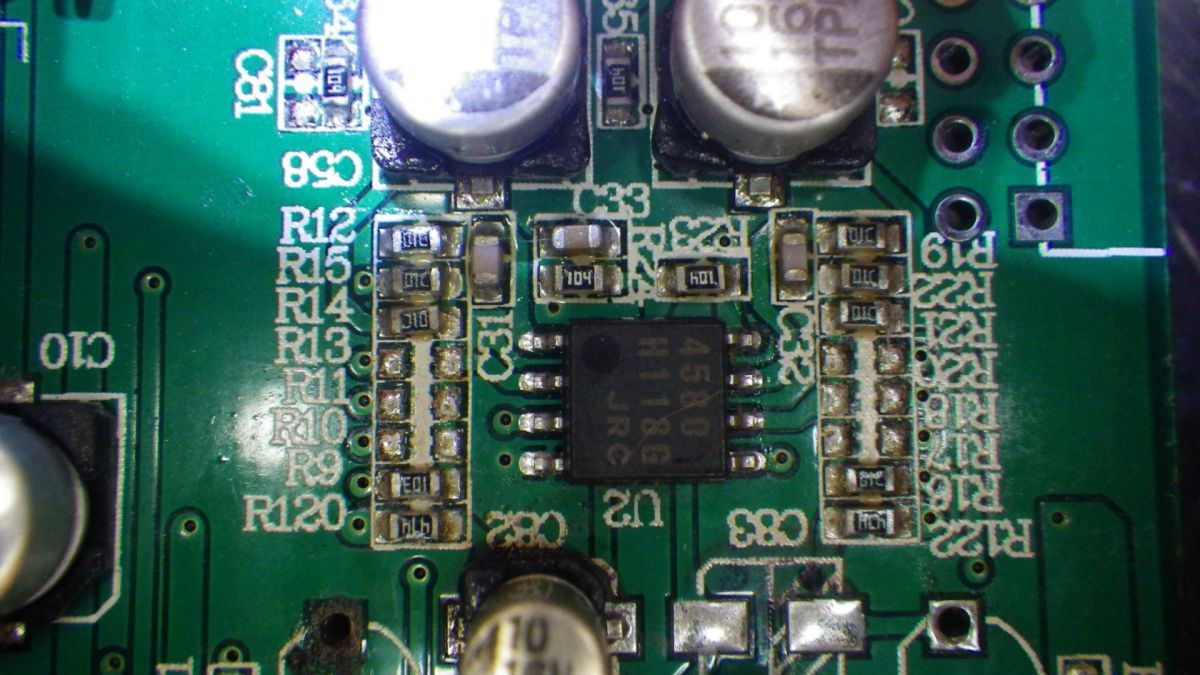

. Tausche die Stellen Q21 mit Q22. Tausche die Stellen U1 mit U2.

Makulitix · Answer

>>21496354

OK und Danke, es geht also weiter.
Ich muss mir aber nun erstmal eine Heißluft Reworkstation Lötstation besorgen.
Wenn ich die habe, gehe ich an das Aus- und Umlöten.
Da bin ich mal gespannt wie das klappt, probiere ich aber vorher an irgendwelchen alten Platinen.
Ich wünsche erstmal ein schönes Wochenende.

Makulitix · Answer

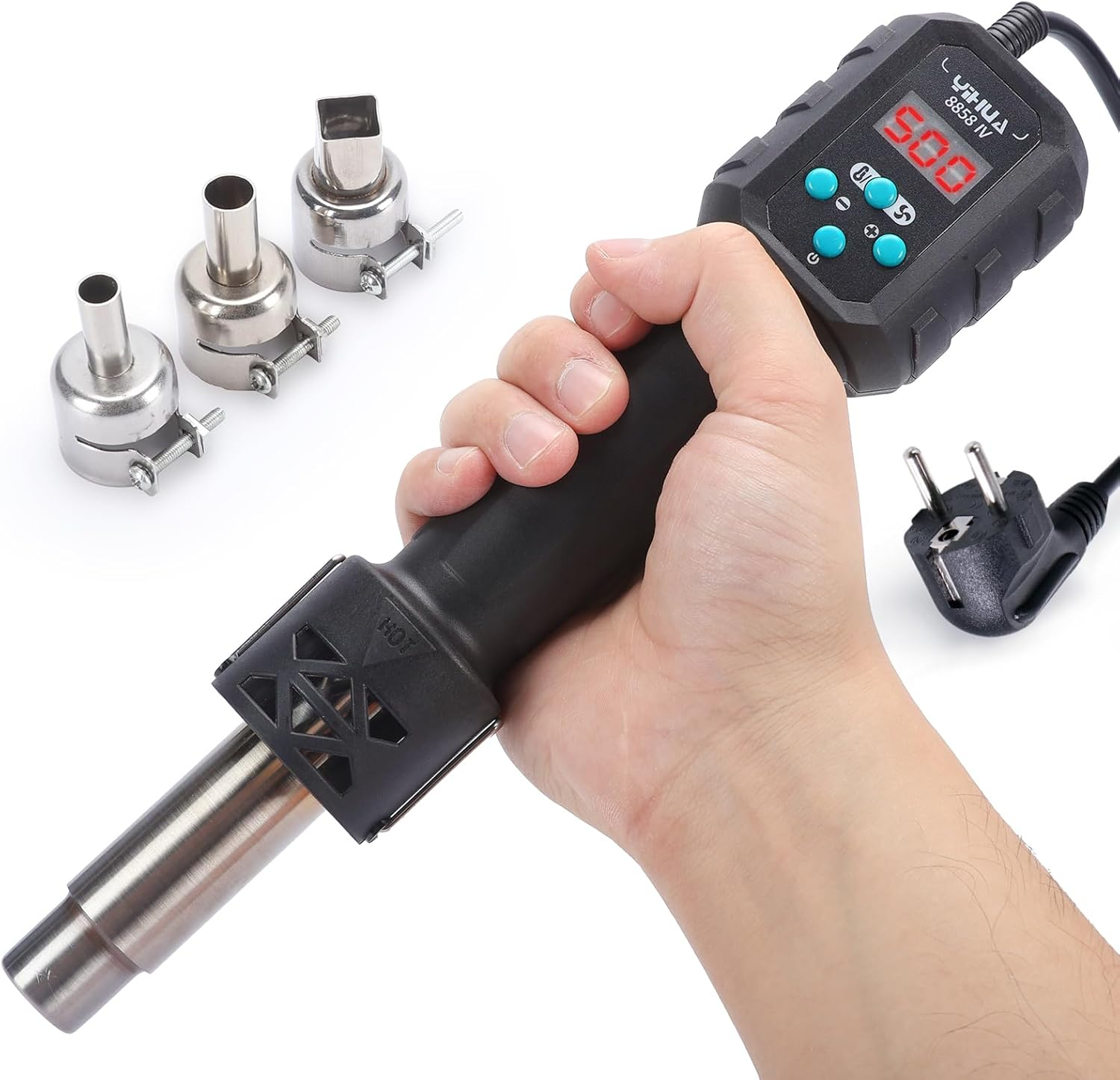

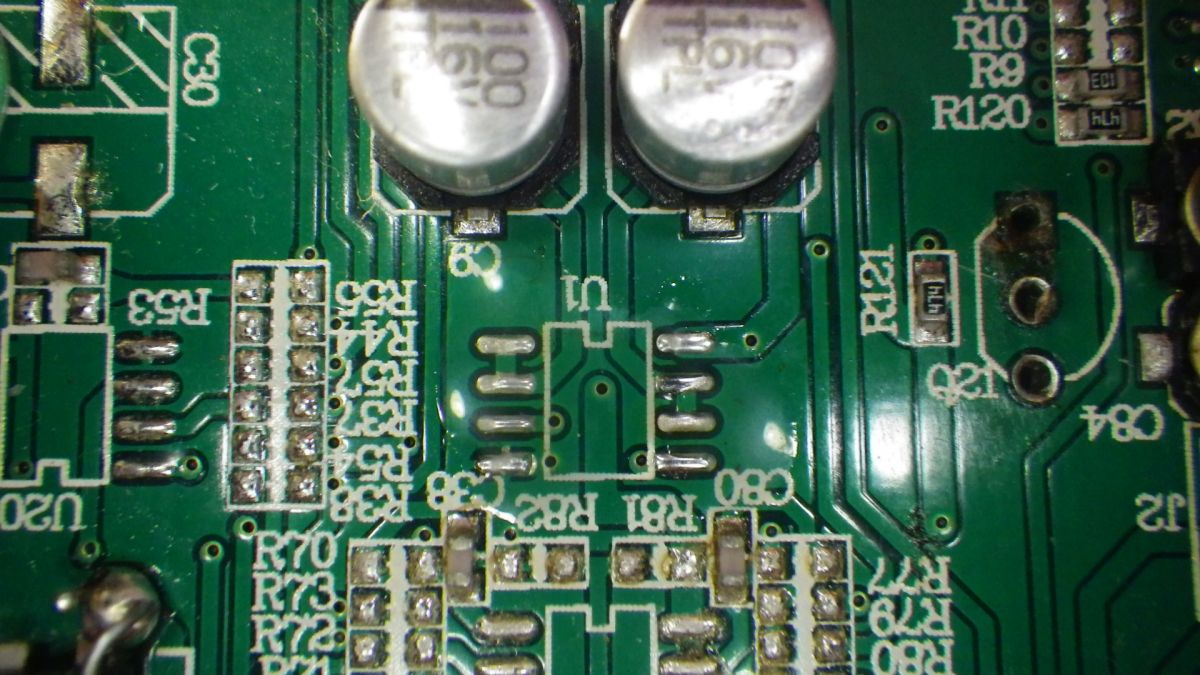

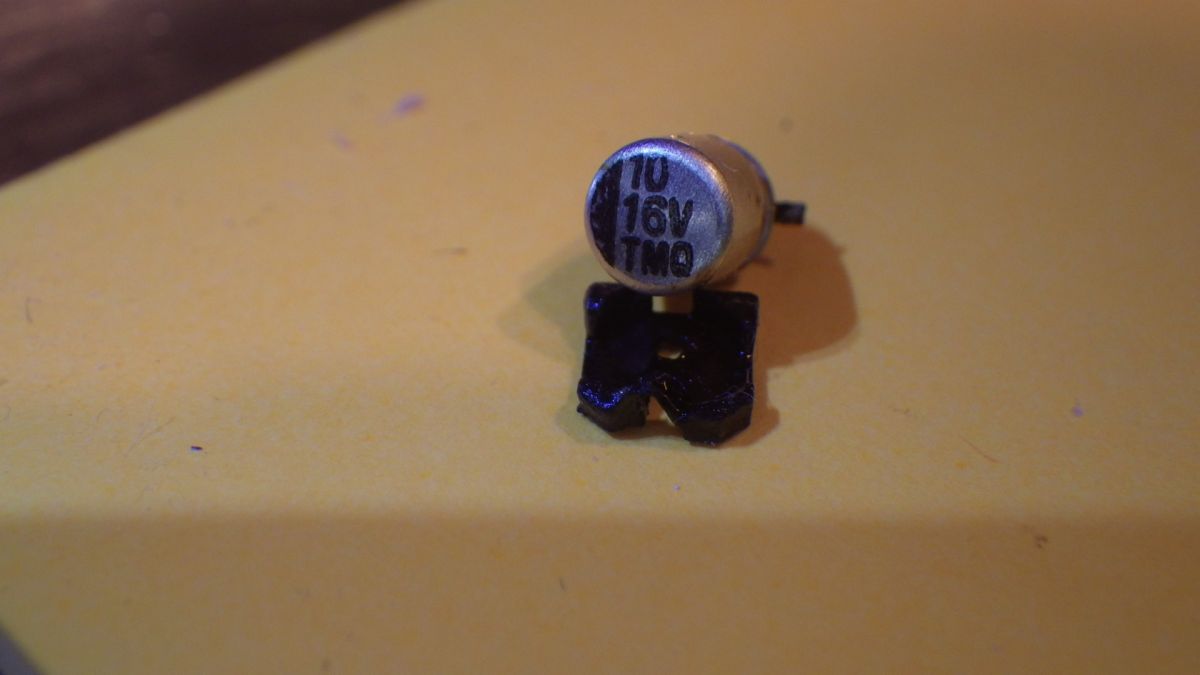

Endlich hab ich die Heißluft Reworkstation Lötstation bekommen. Die Bauteile sind relativ eng auf der Platine, hoffentlich gelingt das Löten Hinzugefügt nach 8 3 [Minuten]: Das Auslöten der U1 / U2 und Q21 + Q22 ging einfach und schnell, Q21 + Q22 waren schon mal von Hand eingelötet, der kleine Schaden an der Platine bei Q21 ist nicht von mir. Das Tauschen von U1 gegen U2 war nach säubern und neu verzinnen der Lagerstellen auch sehr einfach, leider ist ein ELKO-> C83 C82 beide ELKO 10 16V TMQ

Makulitix · Answer

Vielen Dank, dass Du so geduldig bist, ich werde gern versuchen, das was Du vor hast, gut anzuwenden - denn ich habe fast keine Ahnung von solchen Schaltungen und der inneren Logik von solchen Platinen

Wäre ja echt KLASSE, wenn wir den kleinen Amp doch wieder ganz PRIMA zum Laufen bekommen.

...und ich lerne so gerne.
