Vielen Dank für Deine Geduld, habe nun die Bauteile erhalten und alles vorbereitet.

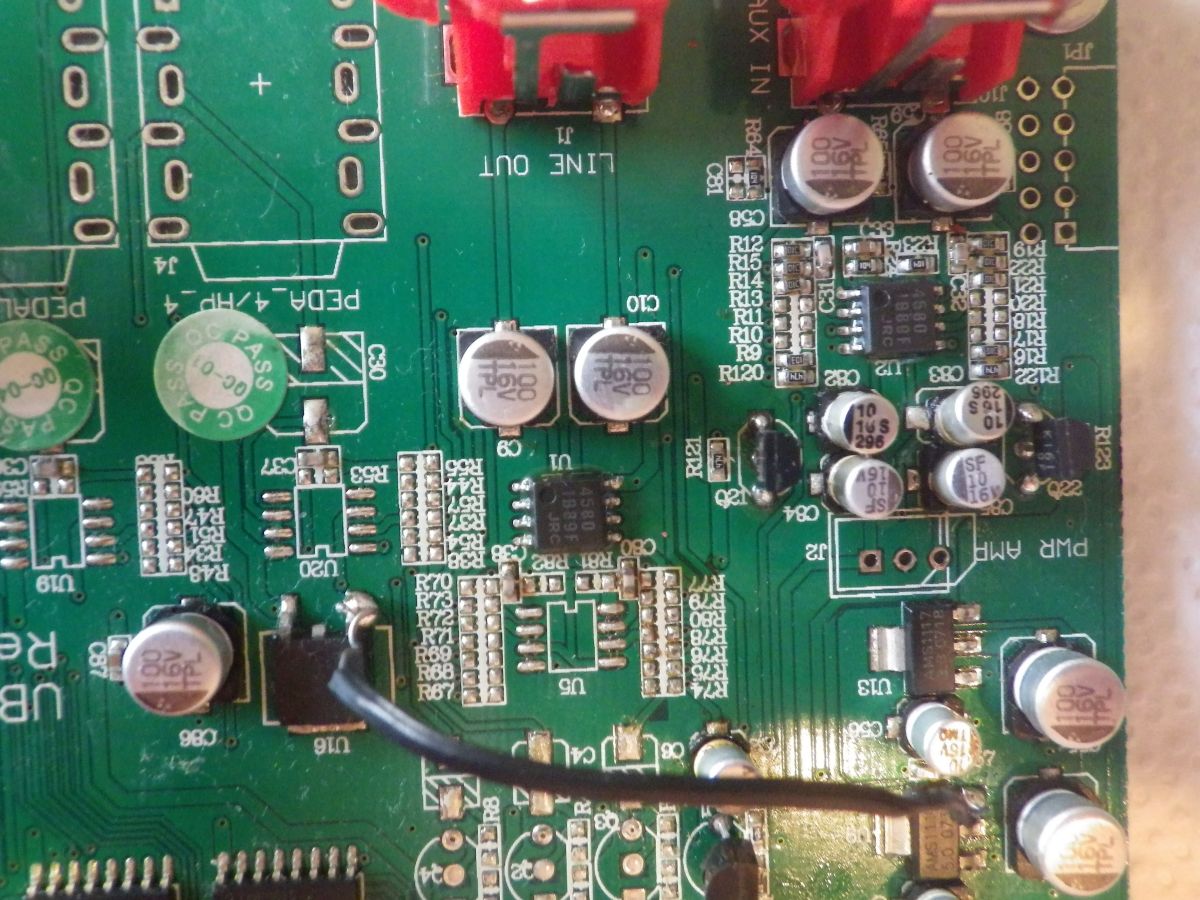

Neue Bauteile: Q21+22 , C82-83 , U1+2 sind eingelötet
MP3-Player an AUX-In -> 100% Volume.
Lautsprecher laut und klar + regelbar / der Linke Kanal wird nicht gesendet.
Lautsprecher Bass 5" OK High-R OK High-L KEIN Signal.
MIX-Out beide Kanäle R+L OK laut und klar, über MP3-Signaleingang regelbar.
H.P Headphone beide Kanäle R+L OK laut und klar, nicht regelbar.
MP3-Player Eingänge umstecken, funktionieren R+L OK.

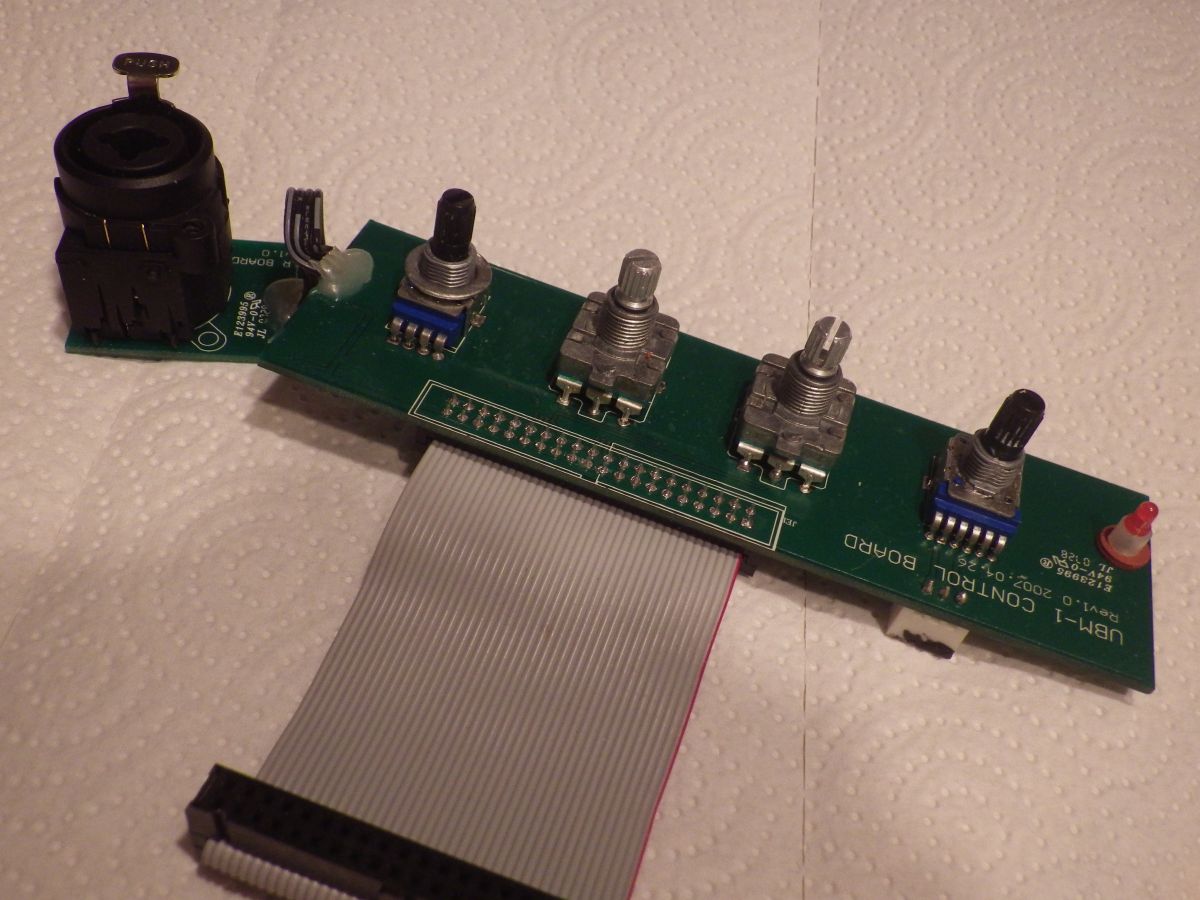

Der Klinken-Input OBEN (Mikro / Guitar) funktioniert nun - Klinkenkontakte nachgebogen -
mit MP3-Player für R+L, wenn Gain ab ~ 25% ... MIX-Out R+L OK, H.P R+L OK,
Lautsprecher laut und klar + regelbar / der Linke Kanal wird nicht gesendet.
--------

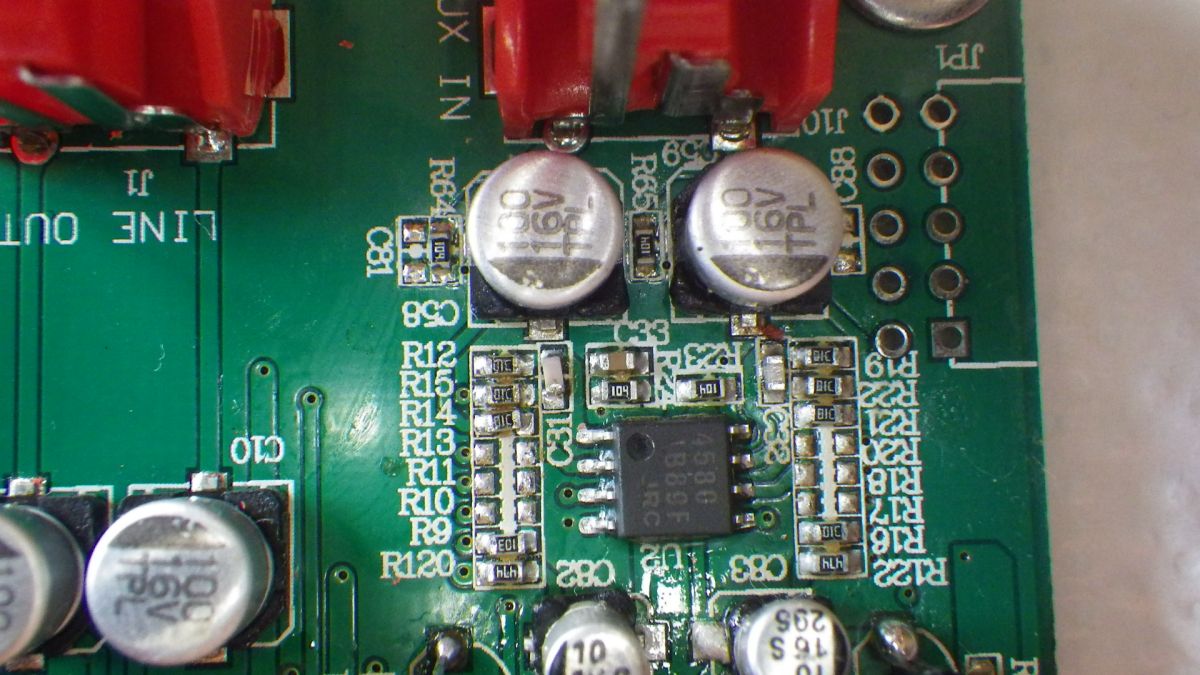

Beim einlöten von U2 NEU, sind C31,R14 und R9 "verschoben" worden,
(hab ich leider nicht Fotografiert) - habe die Lage aber korrigiert -
Keine Änderung am Ergebniss, bleibt wie Beschrieben.

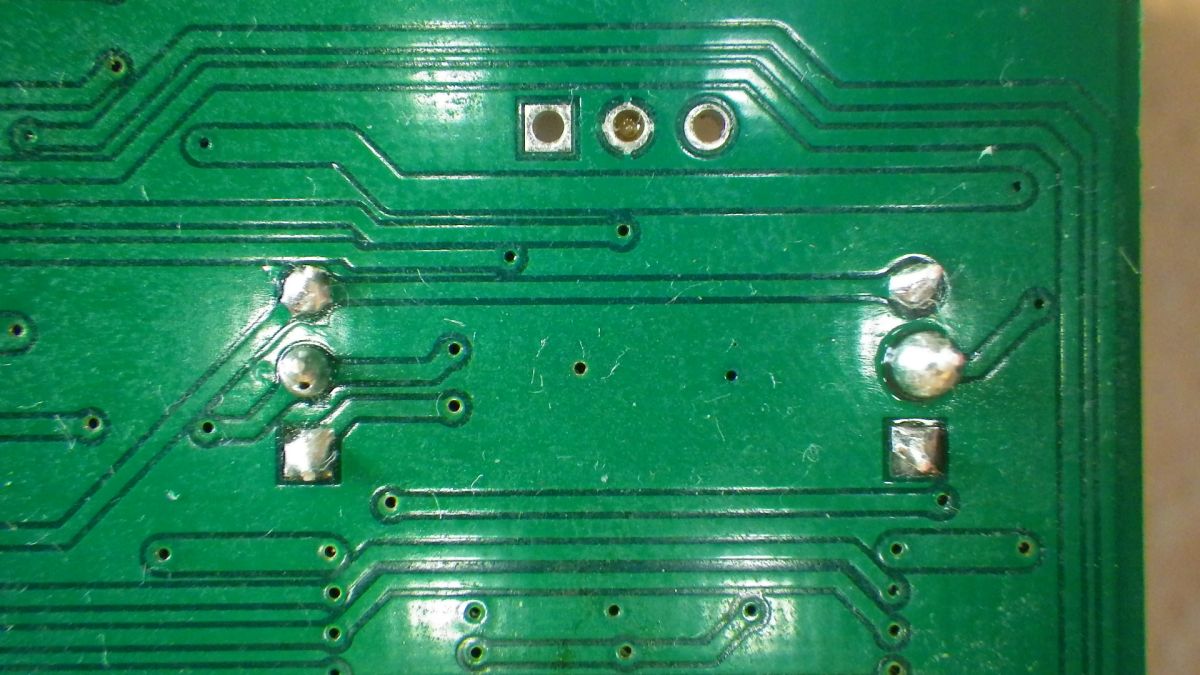

Q21+22 -> Platine von "unten"
Hinzugefügt nach 8 [Minuten]:
>>21531181

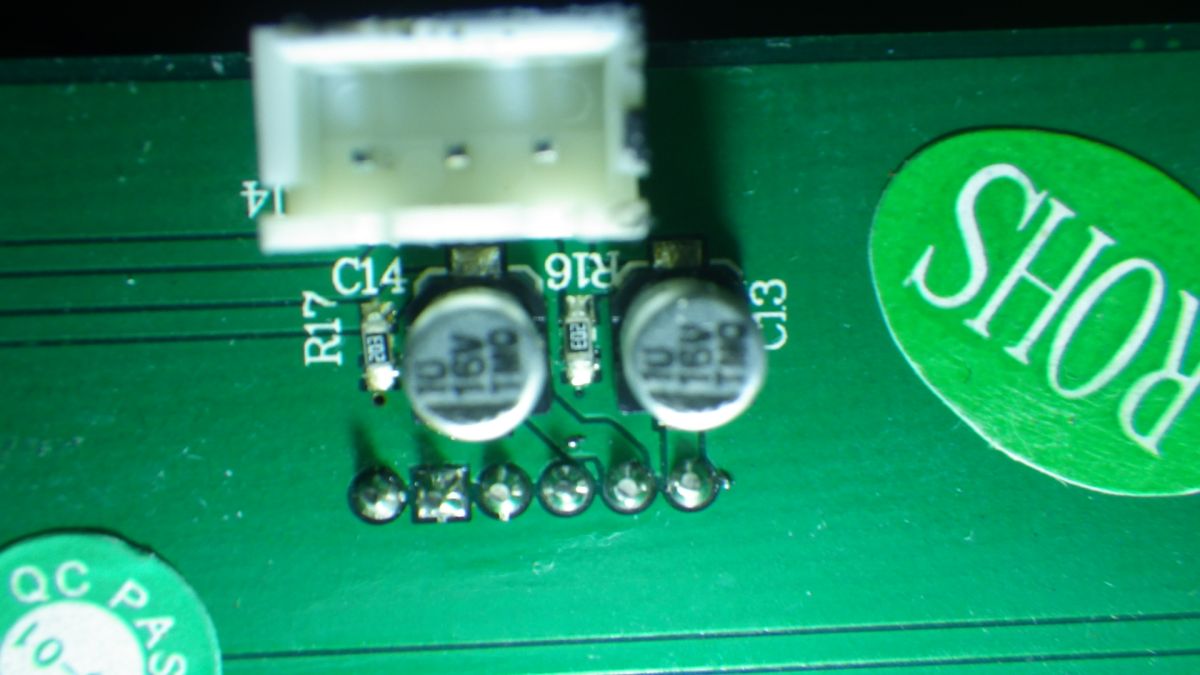

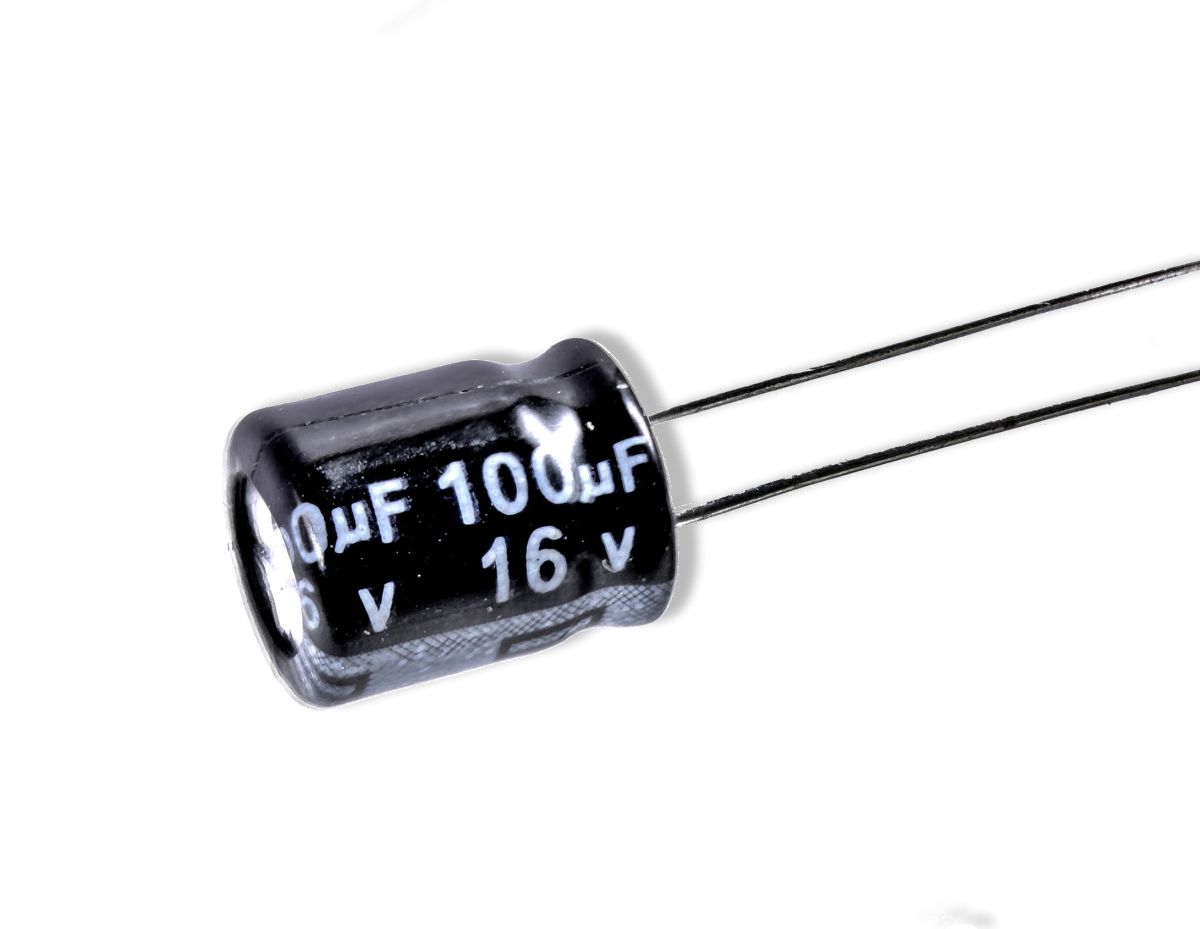

... ich habe "doch" SMD-Elkos eingelötet, wenn die Beinchen unten, etwas verzinnt werden;
Platinenpads entlöten + neu verzinnen, gutes Flussmittel -> Elko mit Pipette leicht auf
die Pads drücken -> Heissluftlöten 400° dünne Düse direkt auf die Pads ...
sobald Pippetendruck nachgibt, Düse WEG! ... paar Sekunden ruhig halten
---- Klappte ----- hahaha - Übung macht den Meister -> Jipieeeee
USB -> funktioniert zu Windows 10 voll umfänglich ... der kleine Verstärker kann auch Video oder MP3 Sound vom Computer aus gesteuert wiedergeben^^
Laustärke am AMP DJ-Tech_UBM regelbar -> MIX-Out R+L OK, H.P R+L OK,
Lautsprecher laut und klar + regelbar / der Linke Kanal wird nicht gesendet. -> Die "Studio-Software" werd ich nachher mal versuchen ...
Das ist nun erstmal viel zu lesen und nachzuvollziehen für Dich
...... ALSO; bis zum ->direkten Lautsprechersignal LINKS , funktioniert alles ... ^^
