Langzeit-EKG (AD8232, Bascom, KokkeKat FAT)
Hallo!
Ich wollte mit Ihnen die Beschreibung der Konstruktion teilen, zu der mein Leben mich gezwungen hat.
Ich hatte einige periodische Herzprobleme und jedes Mal, wenn ich Holter bekam, beruhigte sich alles
Wenn einer von Ihnen jemals versucht hat, sich für Holter-EKG Untersuchung anzumelden, wissen Sie, dass es nicht einfach ist. Man wartet und wartet.
Ich beschloss, die Sache selbst in die Hand zu nehmen und ein einfaches Einkanalgerät zu bauen.
Bei der Suche im Internet bin ich auf einen speziellen Differenzverstärker (AD8232) mit Filter gestoßen, der in Herzfrequenzmesser verwendet wird. Ich entschied mich einen Differenzverstärker zu bauen, und bestellte ein paar Teile dieser Schaltung.

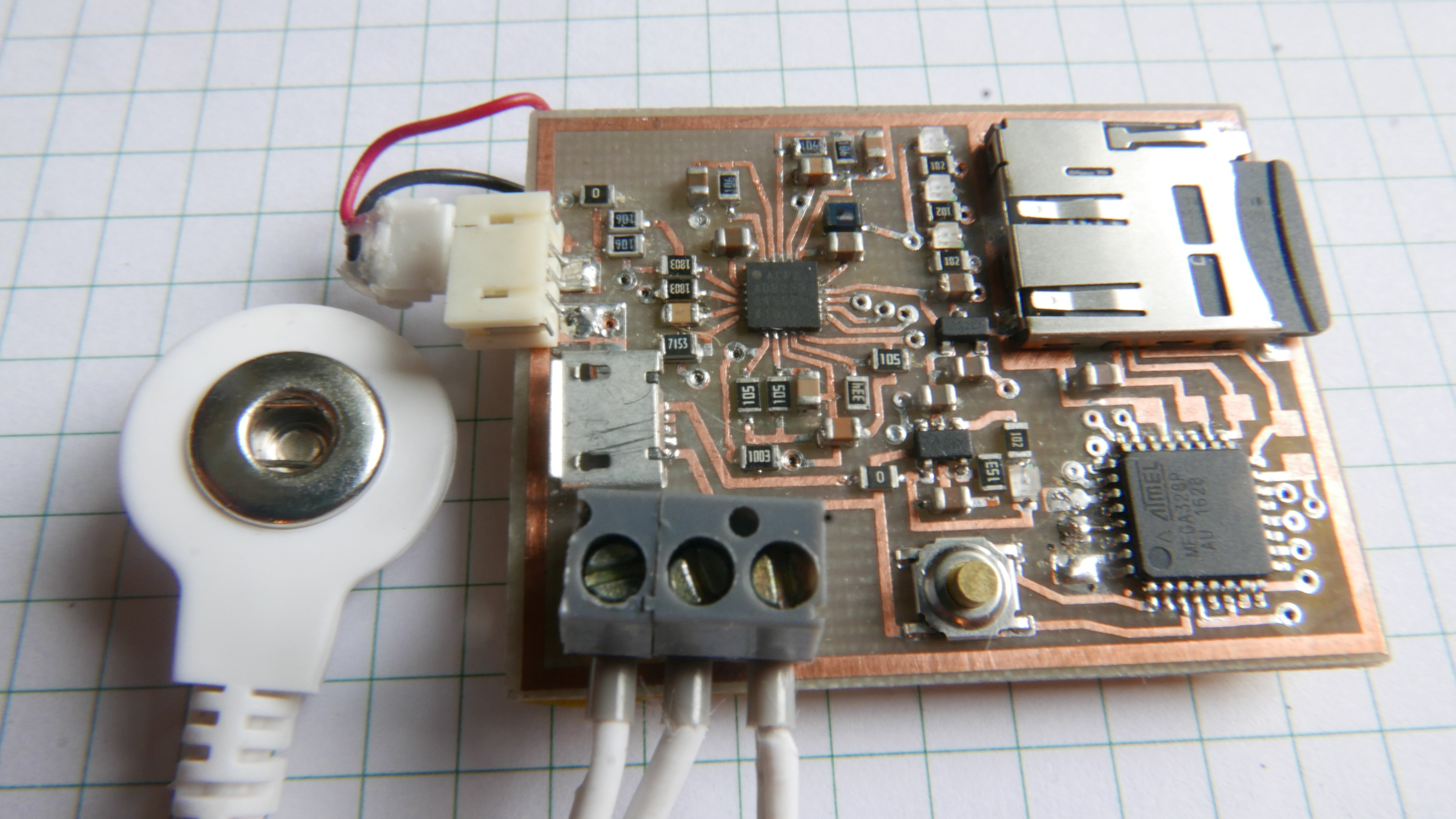

Die Schaltung befindet sich auf einer doppelseitigen Leiterplatte mit den Abmessungen 42 x 32 mm. Die Verwendung des AD8232-Chips erfordert eine ziemlich genaue Leiterplatte - die Stifte der Schaltung sind im 0,5-mm-Raster gebaut. Ich mache die Leiterplatten mit lichtempfindlicher Folie, die bei Belichtung der Siebe für Siebdruck verwendet wird. Als fotografischen Film verwende ich Transparentpapier, das auf einem Laserdrucker gedruckt und in Dämpfen von Nitroverdünner optisch verdichtet wird. Die Durchkontaktierungen sind Bungard 0,6 mm (Innendurchmesser).
Das System wird von einem kleinen Li-Poly 250 mAh Akku gespeist. Seine Kapazität reicht für ca. 5-7 Tage Dauerbetrieb.
Der Akku wird über die Micro-USB-Buchse und das MCP7381-System aufgeladen, und die Stromversorgung des Systems erfolgt über den Stabilisator MCP1703 (3,3 V).
Der Verstärker arbeitet in der Konfiguration, die im Datenblatt in Abbildung 68 gezeigt ist (PORTABLE CARDIAC MONITOR WITH ELIMINATION OF MOTION ARTIFACTS).
Das Signal vom Verstärker wird direkt dem ADC-Eingang des Atmega 168-Controllers zugeführt.
Mit einer TACT-Taste wird das Gerät bedient. Langes (> 3 s) Drücken schaltet ein/aus, kurzes Drücken ist "Ereignistaste" - es gibt eine charakteristische, gut erkennbare Spitze in der Aufzeichnung.
Die blaue Diode zeigt an, dass die Taste gedrückt wurde, die grüne Diode zeigt die aktive Aufzeichnung an, die rote Diode zeigt einen Kartenfehler oder das Trennen einer der Elektroden.
Das Gerät speichert auf der Karte stündliche Dateien im Binärformat, 16 Bit unsigned und mit einer Abtastrate von 250 Hz. Die Nummerierung erfolgt automatisch ab "000.PCM".
Die einfachste Möglichkeit, eine Aufzeichnung in der Vorschau anzuzeigen, besteht darin, sie in einem Tonverarbeitungsprogramm (Audacity - frei, Audition - kostenpflichtig) zu öffnen, mit dem Sie eine Vorschau des Diagramms in einem großen Fenster anzeigen können (Audacity: Ansicht -> vertikal anpassen).
Der Bau des Holter-EKG war auch eine Gelegenheit, sich einer Alternative zu AVR Dos - der KokkeKat FAT-Bibliothek - zu stellen. Mit KokkeKAT können Sie einen Prozessor mit weniger RAM als AVR Dos verwenden. Und hier muss ich leider sagen, dass es besser ist, in einen größeren Prozessor zu investieren und AVR Dos zu verwenden, als gegen KokkeKAT zu kämpfen. Letzteres ist sehr launisch, schlecht dokumentiert und es gibt nur sehr wenige beschriebene Strukturen, die damit arbeiten. Es wird auch nicht aktualisiert und korrigiert. Das Befolgen der angehängten PDF-Datei führt entweder zu Kompilierungsfehlern oder zu Fehlern beim Lesen/Schreiben auf der Karte. Bis zum Ende konnte ich nicht den gesamten 8 + 3-Dateinamen lesen. Funktioniert nur für Namen, die nicht länger als 4 Zeichen plus der Erweiterung sind. Und nicht immer. Das Lesen des Dateinamens funktioniert oft nicht und der Prozessor (nach dem Zurücksetzen) schreibt die Nummerierung erneut, zum Glück ohne die vorhandenen Dateien zu überschreiben. Zum Glück ist dies kein großes Problem. Sie müssen nur daran denken, alle Dateien von der Karte zu löschen, wenn Sie den Prozessor neu programmieren oder die Stromversorgung trennen. Wenn einer von Ihnen in das Programm einsteigen möchte, werde ich gerne herausfinden, wo ich einen Fehler gemacht habe.
Das Design der Platine (Corel 9, PDF) und die Programmdateien sind beigefügt.
Die besten Grüße
Ich wollte mit Ihnen die Beschreibung der Konstruktion teilen, zu der mein Leben mich gezwungen hat.
Ich hatte einige periodische Herzprobleme und jedes Mal, wenn ich Holter bekam, beruhigte sich alles
Wenn einer von Ihnen jemals versucht hat, sich für Holter-EKG Untersuchung anzumelden, wissen Sie, dass es nicht einfach ist. Man wartet und wartet.
Ich beschloss, die Sache selbst in die Hand zu nehmen und ein einfaches Einkanalgerät zu bauen.
Bei der Suche im Internet bin ich auf einen speziellen Differenzverstärker (AD8232) mit Filter gestoßen, der in Herzfrequenzmesser verwendet wird. Ich entschied mich einen Differenzverstärker zu bauen, und bestellte ein paar Teile dieser Schaltung.
Die Schaltung befindet sich auf einer doppelseitigen Leiterplatte mit den Abmessungen 42 x 32 mm. Die Verwendung des AD8232-Chips erfordert eine ziemlich genaue Leiterplatte - die Stifte der Schaltung sind im 0,5-mm-Raster gebaut. Ich mache die Leiterplatten mit lichtempfindlicher Folie, die bei Belichtung der Siebe für Siebdruck verwendet wird. Als fotografischen Film verwende ich Transparentpapier, das auf einem Laserdrucker gedruckt und in Dämpfen von Nitroverdünner optisch verdichtet wird. Die Durchkontaktierungen sind Bungard 0,6 mm (Innendurchmesser).
Das System wird von einem kleinen Li-Poly 250 mAh Akku gespeist. Seine Kapazität reicht für ca. 5-7 Tage Dauerbetrieb.
Der Akku wird über die Micro-USB-Buchse und das MCP7381-System aufgeladen, und die Stromversorgung des Systems erfolgt über den Stabilisator MCP1703 (3,3 V).
Der Verstärker arbeitet in der Konfiguration, die im Datenblatt in Abbildung 68 gezeigt ist (PORTABLE CARDIAC MONITOR WITH ELIMINATION OF MOTION ARTIFACTS).
Das Signal vom Verstärker wird direkt dem ADC-Eingang des Atmega 168-Controllers zugeführt.
Mit einer TACT-Taste wird das Gerät bedient. Langes (> 3 s) Drücken schaltet ein/aus, kurzes Drücken ist "Ereignistaste" - es gibt eine charakteristische, gut erkennbare Spitze in der Aufzeichnung.
Die blaue Diode zeigt an, dass die Taste gedrückt wurde, die grüne Diode zeigt die aktive Aufzeichnung an, die rote Diode zeigt einen Kartenfehler oder das Trennen einer der Elektroden.
Das Gerät speichert auf der Karte stündliche Dateien im Binärformat, 16 Bit unsigned und mit einer Abtastrate von 250 Hz. Die Nummerierung erfolgt automatisch ab "000.PCM".
Die einfachste Möglichkeit, eine Aufzeichnung in der Vorschau anzuzeigen, besteht darin, sie in einem Tonverarbeitungsprogramm (Audacity - frei, Audition - kostenpflichtig) zu öffnen, mit dem Sie eine Vorschau des Diagramms in einem großen Fenster anzeigen können (Audacity: Ansicht -> vertikal anpassen).
Der Bau des Holter-EKG war auch eine Gelegenheit, sich einer Alternative zu AVR Dos - der KokkeKat FAT-Bibliothek - zu stellen. Mit KokkeKAT können Sie einen Prozessor mit weniger RAM als AVR Dos verwenden. Und hier muss ich leider sagen, dass es besser ist, in einen größeren Prozessor zu investieren und AVR Dos zu verwenden, als gegen KokkeKAT zu kämpfen. Letzteres ist sehr launisch, schlecht dokumentiert und es gibt nur sehr wenige beschriebene Strukturen, die damit arbeiten. Es wird auch nicht aktualisiert und korrigiert. Das Befolgen der angehängten PDF-Datei führt entweder zu Kompilierungsfehlern oder zu Fehlern beim Lesen/Schreiben auf der Karte. Bis zum Ende konnte ich nicht den gesamten 8 + 3-Dateinamen lesen. Funktioniert nur für Namen, die nicht länger als 4 Zeichen plus der Erweiterung sind. Und nicht immer. Das Lesen des Dateinamens funktioniert oft nicht und der Prozessor (nach dem Zurücksetzen) schreibt die Nummerierung erneut, zum Glück ohne die vorhandenen Dateien zu überschreiben. Zum Glück ist dies kein großes Problem. Sie müssen nur daran denken, alle Dateien von der Karte zu löschen, wenn Sie den Prozessor neu programmieren oder die Stromversorgung trennen. Wenn einer von Ihnen in das Programm einsteigen möchte, werde ich gerne herausfinden, wo ich einen Fehler gemacht habe.
Das Design der Platine (Corel 9, PDF) und die Programmdateien sind beigefügt.
Die besten Grüße
Kommentare
Hallo Ich kann eine Elektrode auf dem Foto sehen, vielleicht irre ich mich, standardmäßig verwendet EKG12-15 Elektroden, während die Überprüfung der Herzfrequenz 3 bis 5 Ableitungen erfordert. Jede... [Mehr erfahren]
Ich habe nur eine Elektrode auf das Foto gesetzt, um zu zeigen, dass ich Systemlösungen verwendet habe. Es gibt tatsächlich 3 Elektroden - eine "Null" und zwei Differentiale für einen Kanal (man kann 3... [Mehr erfahren]
Ja, um genau zu sein: Der Standard-EKG-Test wird mit 10 Elektroden durchgeführt - 4 Extremitätenelektroden ("R", "L", "F", "N") und 6 Brustwand-Elektroden ("V1" ÷ "V6"). Die Ableitungen "I", "II" und... [Mehr erfahren]
Aber der Holter-EKG ist kein Standard-EKG, er hat nur drei Elektroden und das war's. Anscheinend reicht es aus, tiefere Herzerkrankungen zu sehen, ich ließ mich auch damit untersuchen und es zeigte ... [Mehr erfahren]
JA, JA und JA nochmal! Meine Berichtigung (?) bezog sich auf Beitrag #2 - bei dem es einige Verwechslungen mit der Benennung gab (Ableitungen vs. Elektroden). Im einfachsten Fall reichen 3 Elektroden... [Mehr erfahren]
Können Sie das Diagramm des Gerätebetriebs anzeigen? [Mehr erfahren]
Soweit ich sehen kann, ist dies das zweite und dritte Foto in der ersten Nachricht. [Mehr erfahren]
Ich wusste nicht, dass es solche Schaltungen gibt. Als ich den Artikel las, dachte ich über eine teure und seltene integrierte Schaltung nach. Ich habe es in Google eingegeben und hier ist eine Überraschung: ... [Mehr erfahren]
Woher hat Kollege diese Kabel mit Elektrodenanschlüssen? Hat dieser Anschluss einen Namen? Bei meinen Suchen konnte ich einige vorgefertigte Kabelsätze für mehrere Dutzend Euro finden. [Mehr erfahren]
Hier das Angebot von Banggood Link [Mehr erfahren]
Ein einkanaliges EKG gibt dem Arzt die grundlegenden Möglichkeiten, die Art der Herzrhythmusstörungen zu erkennen, und beantwortet manchmal die Frage, um welchen Typ es sich handelt. Darüber hinaus ist... [Mehr erfahren]
Frage an den Autor des Threads - können Sie das zweite Diagramm interpretieren? Der erste ist schön, fast wie vom Lehrbuch. Der zweite ist anders - signifikanter Unterschied in der Amplitude - Messfehler... [Mehr erfahren]
Zahlreiche zusätzliche supraventrikuläre Störungen, Artefakte. [Mehr erfahren]
Bei Aliexpress gibt es Platine mit Drähten unter 5 €. [Mehr erfahren]
Dies ist Vorhofflimmern. Kabel - Suche auf Allegro: Kabel tens Elektroden an derselben Stelle: EKG-Elektroden Die Sache ist sehr einfach. Der AD8232-Ausgang zeigt ein verstärktes (und... [Mehr erfahren]
Das nennt man Vorhofflattern, jedoch unregelmäßig. [Mehr erfahren]
Hallo Ich habe vor, einen solches Gerät zu machen, und deshalb ein paar Fragen. Zeichnet Ihr System nach einem langen Tastendruck kontinuierlich auf? Zeichnet das System in Echtzeit auf? - zum... [Mehr erfahren]
Hallo, Durch langes Drücken wird das System ein- und ausgeschaltet. Die Registrierung ist kontinuierlich, wenn das System eingeschaltet ist. Durch kurzes Drücken wird eine charakteristische Spitze in... [Mehr erfahren]
Hallo, Vielen Dank für Ihre Antwort. Für mich sind Sie ein Profi, leider kann ich mich nur als Anfänger bezeichnen, insbesondere im Bereich Elektronik/Automatisierung. Ich möchte keine vorschnellen... [Mehr erfahren]
