Zweikanaliger Vollröhrenverstärker für Gitarre 15 Watt

Heute möchte ich die alte Konstruktion in einer neuen Version präsentieren. 2012 baute ich einen Hi-Gain auf Basis des Fender-Vorverstärkers und einen modifizierten Mesa DR (Hellstone), den ich Angels' Massacrator nannte. Es wurde so gebaut, dass 6N2P- und ECC83-Lampen an jeder Position verwendet werden können. Jeder Röhrensockel hat einen Glühschalter. Zwei EL84/6P14P können als Endstufe arbeiten, aber auch polnische TV-Röhren PL841 dank des Glühschalters und des G2-Gitters. Das Design erwies sich als nicht erfolgreich, obwohl einige Videos von YT-Tests vorhanden sind: https://www.youtube.com/watch?v=4UMl-x9ajFc.

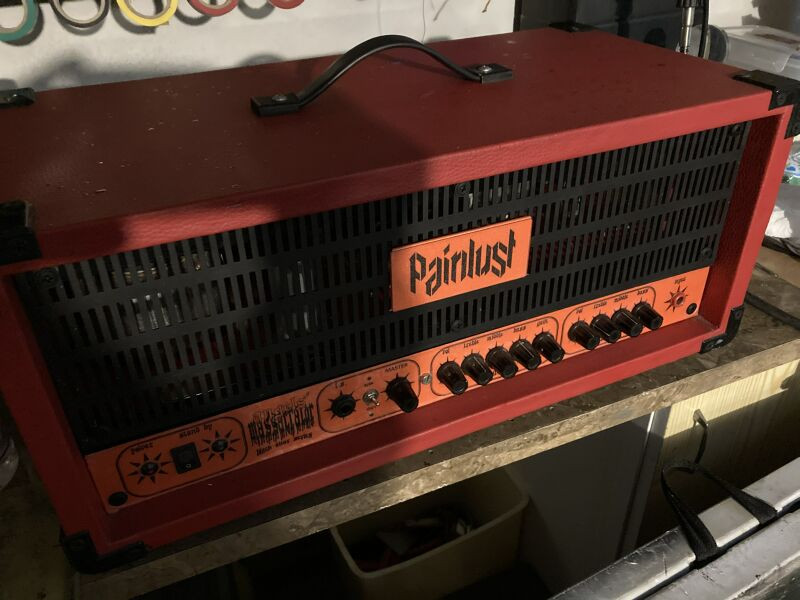

Was schief gelaufen ist? Schwer zu sagen. Der Verstärker erregt sich selbst, er konnte nicht voll aufgedreht werden. Von Zeit zu Zeit konnte er sogar Lokalradio empfangen. Ich konnte das Problem nicht lösen und habe vor kurzem den Vorverstärker zerlegt. Er lag zerlegt etwa sechs Monate lang. Mein Freund vom Kanal Defil Repairman hat mich kürzlich gefragt, ob ich einen Zweikanalverstärker 10-25W zum verkaufen habe. Ich hatte nicht, aber ich erinnerte mich, dass ich es tatsächlich haben kann. Vielleicht nicht sofort, aber ziemlich schnell, denn es reicht aus, diesem Projekt Vorverstärker hinzuzufügen. Es fiel auf den Klassiker, also einem Zwei-Trioden-Fender mit einem dreistufigen Equalizer und einem JCM800. Ich habe mich an die Arbeit gemacht und das Ergebnis ist in den Bildern unten zu sehen. Neben den Vorverstärkern wurde ein Inverter komplett neu gebaut und das Netzteil leicht umgebaut.



























Einige Videos vom Testen der Version mit dem neuen Vorverstärker sind auch auf YT.

https://www.youtube.com/watch?v=iS6Og1KZvzc
https://www.youtube.com/watch?v=h3eduR0M2o4&t=3s
https://www.youtube.com/watch?v=SWXlvKzbtdM
