Aussteuerungsanzeige mit Atmega8 + PCB
"Fast" Akustik

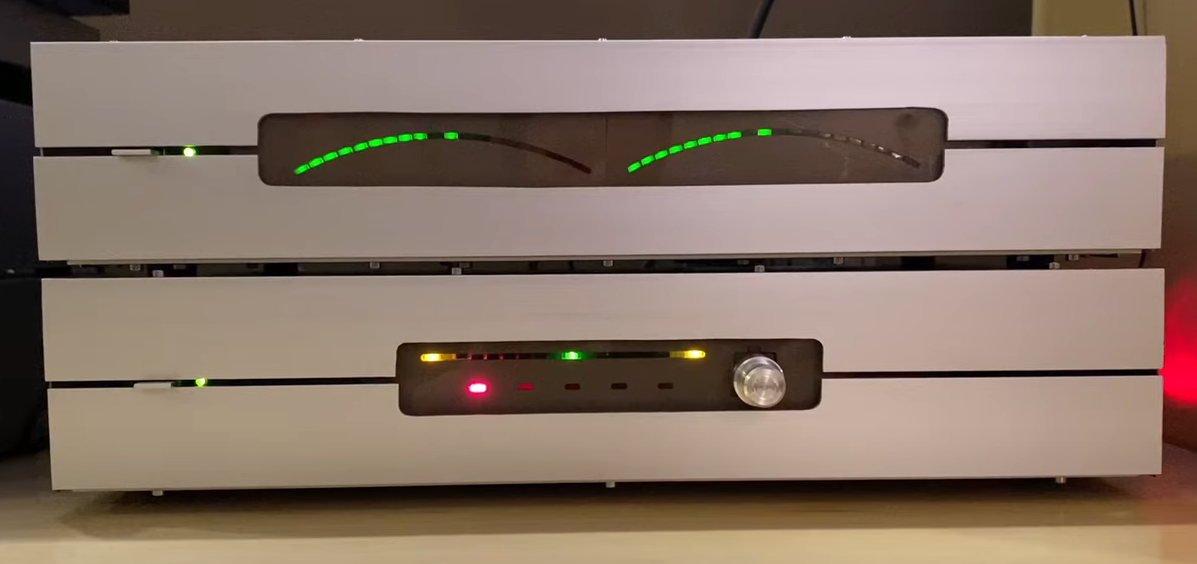

Kein Wunder, eine Aussteuerungsanzeige für den Verstärker. Projekt von https://danyk.cz/avr_iv2_en.html. Zu den Änderungen im Schaltplan gehören die Stromversorgung von der Endstufe über zwei serielle Stabilisatoren und die Anpassung des Eingangspegels mit Trimmpotentiometer. Mein Beitrag sind die Platinen, die daraus ein Modul für die Frontplatte machen:
Leiterplatte im Lay6-Format.
pepepe1 hat 68 Beiträge geschrieben
mit der Bewertung 123 .
Er ist seit 2003 bei uns.
Kommentare
Für mich funktioniert es etwas zu "nervös", obwohl es Geschmackssache ist, wie man es mag. :) [Mehr erfahren]
Es sieht cool aus, aber für mich ist es ein Übermaß an Form gegenüber Inhalt - warum atmega für diesen Zweck verwenden? Eine solche Anzeige kann auf dem LM3916 implementiert werden, und die Peak-Meter-Anzeige... [Mehr erfahren]
Ich werde mehr sagen, warum Dioden verwenden, wenn man klassische analoge VU-Meter einsetzen könnte. Wahrscheinlich billiger jetzt zu bekommen als der neue Atmega. Übrigens: Clever gemachte Fron... [Mehr erfahren]
Zumal dieser LM teurer sein wird. Einfach Padauks µC oder eine neue Tinny-Serie verwenden, und LM wird teurer. Deshalb habe ich µC, um sie zu benutzen. Das neue Tiny kostet ~ 0,7 € das neue Pdk kostet... [Mehr erfahren]
Der µC war elektrisch am einfachsten, und das Modul sollte zum ästhetischen Konzept passen (Vorverstärker darunter sichtbar, zweite Endstufe und Tuner). Analoge UV-Meter mit einem so großen rechteckigen... [Mehr erfahren]
Das mit den analogen war ein Witz - die würden natürlich nicht ins Gehäuse passen. Allerdings würde ich flache Lineale machen, nicht gewölbt und untereinander oder abweichend, und Fenster in den Gehäusen... [Mehr erfahren]
So etwas analog zu machen, ist ein komplettes Missverständnis, nicht in diesen Zeiten. Warum das Design verkomplizieren, die Kosten erhöhen, die Möglichkeit von Modifikationen einschränken? [Mehr erfahren]
Und ich verstehe absolut nicht, solche Schmuckstücke in einer solchen Form in einem Verstärker unterzubringen. Wenn es kalibriert wäre und die Ausgangsleistung anzeigen würde, würde ich es verstehen.... [Mehr erfahren]
Was auch immer, was auch immer. Sie können skalieren (es gibt Trimmpotentiometer), eine Skala kann auch aufgebracht werden, aber wozu? Es soll blinken, genau wie das VU-Meter auf dem 2*20 LCD, beschrieben... [Mehr erfahren]
Damit es Sinn macht. Ich mag keinen sinnlosen Schmuck in den Geräten, für mich ist es geschmacklos. Ich persönlich würde eine schlichte/nackte Frontplatte solchen blinkenden Schmuckstücken vorziehen, ... [Mehr erfahren]
Wenn es jemandem Täuschung gefällt... :lol: [Mehr erfahren]
Bei allem Respekt, Sie sind hier der Liebhaber der Täuschung. Sie haben Ihr Werk "Aussteuerungsanzeige" (für den Verstärker) genannt. Und was für eine Aussteuerungsanzeige ist es??? Um als VU-Anzeige... [Mehr erfahren]
Genauer gesagt nach Wörterbuch: Messer: Gerät zum Messen von direkt nicht zugänglichen Erscheinungen und Eigenschaften (z. B. Spannung) Anzeige: ein Gerät, das Stand von etwas angibt, anzeigt z. B.... [Mehr erfahren]
Ich verwechsle keine Begriffe. Ich weiß, was ein Messgerät und was eine Anzeige ist. Es ist allgemein anerkannt, dass wir erwarten, dass die Anzeige das Vorhandensein von etwas anzeigt (ein Signal, etwas... [Mehr erfahren]
Z. B. Tankanzeige. Statt weißer Teilstriche habe ich Lücken zwischen den Dioden :) https://obrazki.elektroda.pl/6099619600_1676035640_thumb.jpg Es gibt ungefähre Informationen über den Wert... [Mehr erfahren]
Nun, nein. In ihren Konstruktionen können Menschen ähnliche LED-Linien auf unterschiedliche Weise verbinden; z. B: - am Eingang des Vorverstärkers, direkt nach dem Eingangswähler (weil sie so viel... [Mehr erfahren]
Kollege @tytka, du hast Recht, vielleicht habe ich eine große Abkürzung genommen. Anschluss meiner Meinung nach auf die einzig richtige Art und Weise (ich nutze den Klangregler für die Endstufe nicht),... [Mehr erfahren]
Wenn es um das Aussehen geht, ist es im Allgemeinen ziemlich gut, obwohl es keine Skala gibt, obwohl jetzt Blinkzeuge in Mode sind ;) Ich persönlich bin jedoch nicht dafür, Prozessoren zu verwenden, wo... [Mehr erfahren]
