Audioverstärker Gigant 2000
Hallo

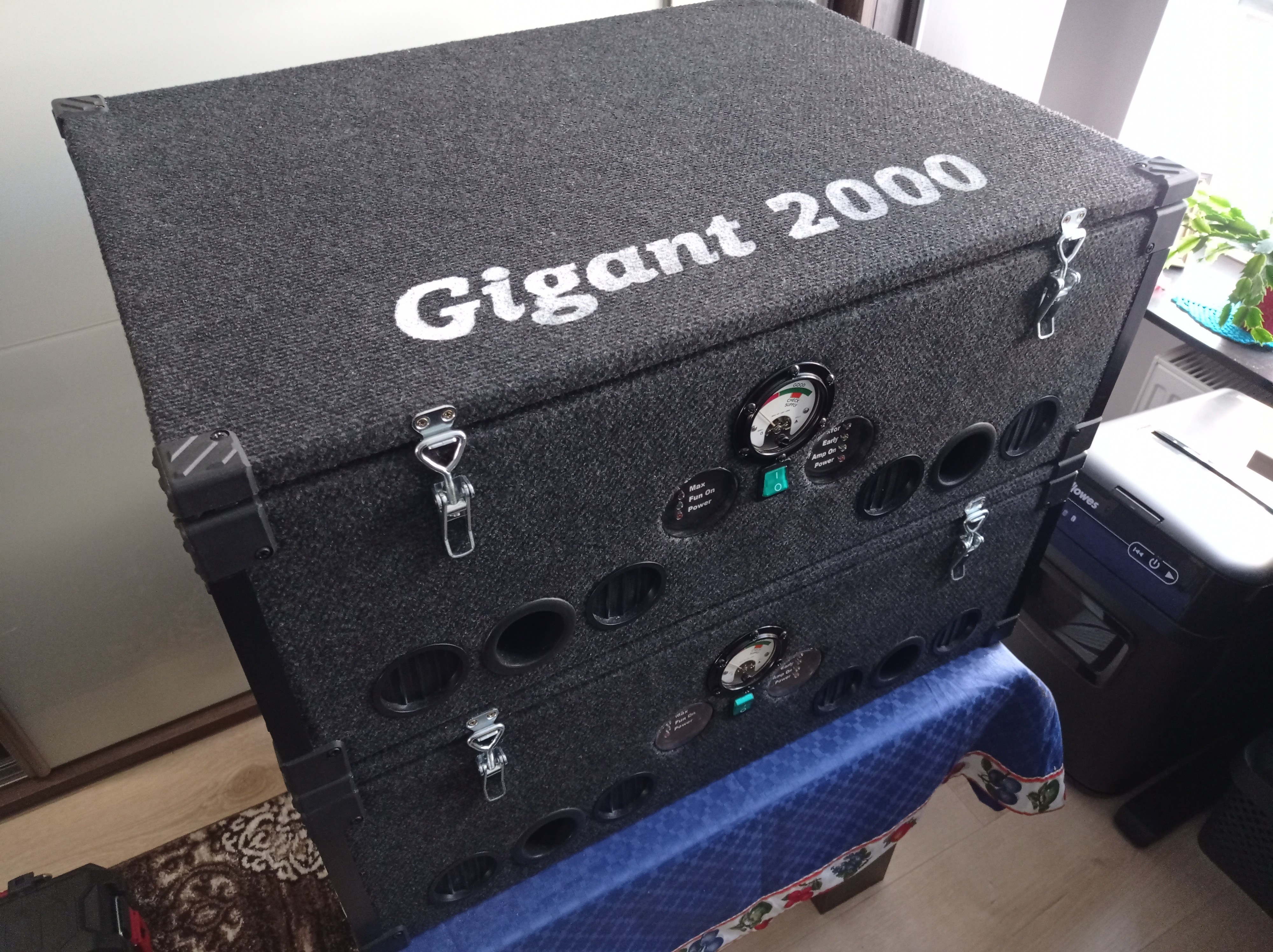

Ich präsentiere den von mir zusammengebauten Audioverstärker Gigant 2000, dessen Anleitung vor langer Zeit in der deutschen Zeitschrift Elektor vorgestellt und 1999 in der Zeitschrift Elektronika dla Wszystkich ins Polnische übersetzt wurde – das Projekt selbst ist also über 20 Jahre alt.
Die Voraussetzung für die Herstellung dieses Verstärkers (zwei Monoblöcke) war der Wunsch, Musik laut zu hören – Träume werden wahr.
Ich habe vor 22 Jahren angefangen, Materialien zu sammeln, die ersten Elemente zu kaufen und zu bauen, als ich noch in einer Elektronikfachschule war, mit der Idee, etwas Cooles für meine Diplomarbeit zu machen. Die Umsetzung hat aus verschiedenen Gründen lange und mühsam gedauert, aber am Ende ist es gelungen und nach vielen Jahren ist es soweit.
Die Herstellung selbst erfordert viele Arbeitsstunden. Es wurde viel Arbeit und Geduld in den Bau gesteckt – Handarbeit. Die Beschreibung, Anleitungen, was und wie es funktioniert und wie man es zusammenbaut, gibt es noch immer im Internet und in den Zeitungen von damals, EdW und Elektor.
Die Verstärker funktionieren, aber ich habe keine Gelegenheit, ihre volle Leistung zu testen, da ich in einem Mehrfamilienhaus lebe, wo ich hinter jeder Mauer Nachbarn habe. Ich habe auch keine Lautsprecher mit ausreichend Leistung. Bei einer Ersatzlast lieferte der Verstärker 730 W an 2 Ω für 1 kHz Sinus.
Die Herstellungskosten waren hoch und schwer zu beziffern, da die Teile viele Jahre lang zu Schnäppchenpreisen eingekauft wurden. Sicherlich ist der Gesamtpreis höher als bei anderen Fabrik-Leistungsverstärkern, auch wenn sie Parameter besser haben als dieser Verstärker.
Kommentare
Kommentar hinzufügenIch erinnere mich an ihn, einen Kindheitstraum, leider musste ich bei TDA2040 aufhören. Ich habe viel gelesen und versucht zu analysieren, wie es funktioniert. Ich glaubte nicht, dass es überhaupt jemand... [Mehr erfahren]
Ja, ich habe Ersätze verwendet. Von den Originaltransistoren auf der Hauptplatine T35...T38 = 2SC5359 T39...T42 = 2SA1987, die zwar erhältlich waren, aber für mich zu viel Geld, also habe ich mich für... [Mehr erfahren]
Der Verstärker lieferte 730 W an 2 Ω bei 1 kHz Sinus (1 Monoblock) bis zum Abschneiden der Sinuswelle auf dem Oszilloskop und dies wurde gemessen. Ich habe keine künstliche Last von 2 x 1 kW, um zwei Monoblöcke... [Mehr erfahren]
Dieses Projekt hat sich weiterentwickelt, ich glaube, die neueste Version befindet sich in der Mai-Ausgabe von EdW, wo die Zusammenarbeit mit Elektor wieder aufgenommen wurde. [Mehr erfahren]
Wie wäre es mit der Klangqualität? Denn mir kommt der Schaltplan furchtbar verkompliziert vor und viele Dinge kommen mir unnötig verkompliziert vor. [Mehr erfahren]
Wozu dient die „Fun on“-LED auf der Frontplatte? :) Ordentliche Verarbeitung, obwohl ich kein Fan von "Holz"-Gehäusen bin. [Mehr erfahren]
Es ist wie bei Youtube, Videos tauchen nach 14 Jahren auf. Ich würde jetzt nicht wagen ihn herzustellen. Damals auch nicht, aber wer zu Hause keine kW hat, weiß nicht, was Leistung ist. [Mehr erfahren]
Meine Güte! Ich habe vier Jahre lang an der technischen Schule mit diesem Projekt gekämpft und glaube, dass ich es irgendwo vor meiner Abitur (2002–2003) beendet habe. Es spielt bis heute :) Das größte... [Mehr erfahren]
Was mich interessierte, das Design war korrekt, es gab wahrscheinlich keine schwerwiegenden Fehler. Es war also tatsächlich nicht nur ein visionäres, sondern auch ein reales Projekt. [Mehr erfahren]
Ich muss eine EdW aus dieser Zeit finden. Es gab Fehler, aber jemand, der zuvor einen Leistungsverstärker gebaut hatte, bei dem der Stromverstärker von einem "Leistungsvorverstärker" (d. h. Transistoren,... [Mehr erfahren]
Interessante Theorie ;) , aber ich weiß nichts über kW, 7W SE reicht mir ;) Zurück zum Thema: Ich würde einmal ein solches Projekt nicht wagen. Sein ungewöhnlicher Schaltplan macht mir Angst. Oder vielleicht... [Mehr erfahren]
Beantwortung der Fragen: @zvirek Vor dem Einsetzen der Endstufen im Gehäuse war die Klangqualität gut. Ich habe es zu Hause (in einem Einfamilienhaus) getestet, wo die Nachbarn einen sicheren Abstand... [Mehr erfahren]
Vor langer Zeit musste ich einmal eine Steuerung für die Lichter für die Disco meines Freundes bauen. Ich wollte mein Bestes geben und beschloss, alle möglichen Funktionen/Optionen in das Projekt einzubeziehen,... [Mehr erfahren]
Ja – "Jugend" hat ihre Rechte. Als ich mit dem Zusammenbauen begann, interessierte mich nur die Leistung und der Wunsch, etwas Großes zu machen. in Jahren 1999/2000 war eine Leistung so ein Monster auf... [Mehr erfahren]
Dieser Verstärker scheint 350 W an 4 Ω und 200 W an 8 Ω zu liefern, also mittelmäßig. [Mehr erfahren]
Der Schaltplan zeigt die Hälfte einer einzelnen Stufe. Im Original arbeiten zwei Leistungsstufen in der Brücke – ich schaue mir die vorherigen Beiträge des Autors an. [Mehr erfahren]
Sollte das nicht „FAN ON“ sein? ;) Ich habe herausgefunden, wofür diese Diode ist, einfach so ein "komischer" Fehler :) [Mehr erfahren]
Für mich ist diese ganze Konstruktion ein Beispiel dafür, wie Verstärker nicht konstruiert werden sollten. Aber gut, es ist eine Konstruktion eines gewissen Herrn, dessen Entwürfe für ihre exzessive Form... [Mehr erfahren]
Hallo, verkaufen Sie beide Gigant 2000? Funktionieren beide Verstärker? Grüße frank staudt [Mehr erfahren]
