Die Frage nach Plus und Minus bei einer Steckdose wird immer wieder gestellt. Die zwei Pole der Steckdose und die zwei Farben der Kabel mit der Batterie zu assoziieren ist verständlich aber falsch. Bei einer Zelle oder Batterie haben wir Gleichspannung (DC), die Netzstromversorgung ist die Wechselspannung (AC).
In der Haushaltsteckdose findet man am häufigsten:
1. Blauen Neutralleiter (N) verbunden mit Potential der Erde, Referenz.
2. Phasendraht (L) normalerweise braun oder schwarz, rot, grau, weiß - dies ist der zweite Arbeitsdraht, an dem sich die Spannung in Bezug auf den N-Draht ändert.
3. Schutzleiter (PE), meist gelb-grün, der geerdet und mit dem Schutzstift in der Steckdose verbunden ist, ist ein wichtiges Element des Berührungsschutzes.
Abbildung 1. So schließt man die Steckdose an. L- und N-Anschlüsse können vertauscht werden.
Die zeitliche Form der Spannungsänderungen am Leiter L ähnelt einer Sinuskurve. Der Wert der Netzwechselspannung beträgt 230 V. Die Frequenz der Netzspannung beträgt 50 Hz, d. h. innerhalb von 1 Sekunde ändert die Spannung am L-Leiter ihre Polarität, "geht durch Null" und erreicht abwechselnd die Spannung -325 V und +325 V (maximale Spannung, Amplitude der Sinus-Schwingung). Oder anders, ein Zyklus dauert 0,02 Sekunden.

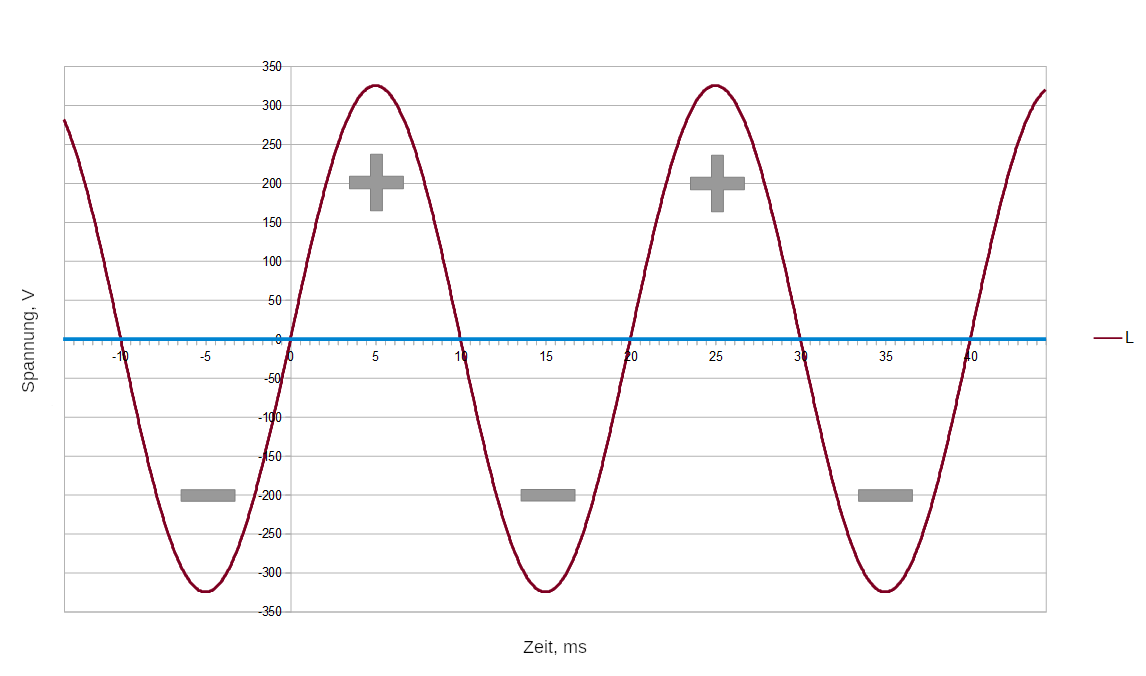

Abbildung 2. Der Verlauf der Netzspannung - Spannung des L (braun)-Leiters im Verhältnis zum N (blau)-Leiter.
Achtung!
Der mit den Metallteilen des Gerätegehäuses verbundene PE-Schutzleiter schützt vor dem Auftreten gefährlicher Spannungen an diesen leitfähigen Teilen. In älteren Gebäuden ist es möglich, eine Installation ohne gelb-grünen PE-Leiter zu finden, dann werden die Schutzstifte und die N-Klemme mit einem gemeinsamen Neutralleiter verbunden. Das Thema Altinstallationen ist schwierig, nicht in jeder Zweileiterinstallation kann der Schutzkontakt an eine blaue oder schwarze Ader angeschlossen werden. Man muss die Netzform kennen.
In Heiminstallationen finden Sie Schaltungen mit Gleichstromversorgung, am häufigsten in der beliebten LED-Beleuchtung. Die Netzteile sind an eine Netzwechselspannung angeschlossen und liefern Gleichstrom, die Spannung an den Klemmen beträgt mehrere bis mehrere Dutzend Volt.
Welche Farben werden mit "+" und "-" verknüpft? Die Begriffe + und - sind falsch weil es in einer symmetrischen Versorgung verwendet werden sollte (es gibt zwei Spannungen, z. B. +24 und -24 bezogen auf die Masse des Systems). In Gleichspannungskreisen treffen wir am häufigsten GND (also die Masse des Systems), das oft etwas fälschlicherweise mit "-" gekennzeichnet ist, und die zweite Klemme "+", an der eine bestimmte Spannung in Bezug auf GND anliegt. Bei dieser Art von Installationen ist der ,,+"-Draht meistens rot oder seltener gelb, während die GND-Drahtisolierung schwarz oder blau ist. Manchmal haben beide Adern die gleiche Farbe der isolierung (z. B. weiß), während die ,,+"-Ader einen Streifen hat, z. B. rot. Neben Spannungsnetzteilen finden Sie auch Stromnetzteile, die statt einer bestimmten konstanten Spannung einen konstanten Strom halten, z. B. für LEDs. Bei Gleichstromnetzteilen ist auch die Polarität wichtig.
Bitte das Thema nicht melden. Dies ist ein einfacher Ratgeber für diejenigen, die nach grundlegenden Informationen zu AC und DC suchen.
