NIVONA 830 Kaffeeautomat - beschädigtes Display, keine Anzeigen

Das sollte passen – die Frage ist, ob es funktionsfähig ist.

Dimmbarer OLED-Bildschirmersatz für Agilent Keysight U1253A U1253B U1273A U1273AX

https://www.eevblog.com/forum/microcontroller...8k0-d78f0547-help-with-firmware-modification/

Vielen Dank an alle.
Ich habe hier viel Wissen gelernt. Es ist einfach, das Ersatz-OLED von Nivona bei Google zu finden. Ich habe viele Lösungen gefunden, um mein 830-Gerät zu reparieren, aber die Lösung, PCB+OLED selbst zu kaufen, ist es offensichtlich auch viel Ärger.
Endlich habe ich einen Händler aus Ali gefunden.
Es handelt sich um ein originales 2,42-Zoll SSD1303 OLED. Ich habe es direkt verlötet und es hat normal funktioniert. Das Display ist sehr schön.
Abgesehen von der gelben Farbe ist alles andere in Ordnung. Natürlich habe ich dem Händler nicht vorab mitgeteilt, welche Farbe ich haben möchte.
Hier ist die URL: Link

Ich habe 2000 dieser Displays vorrätig. 100 Stück für 800 Euro bin ich bereit anzugeben.
Display dunkel, noch teilweise sichtbar, aber dunkel, getestet, kontrolliert.
LG

@dicofema
Ist das Thema noch aktuell? Um welches Display-Modell handelt es sich? priv: imdudek(_at_)op.pl

>>19211441

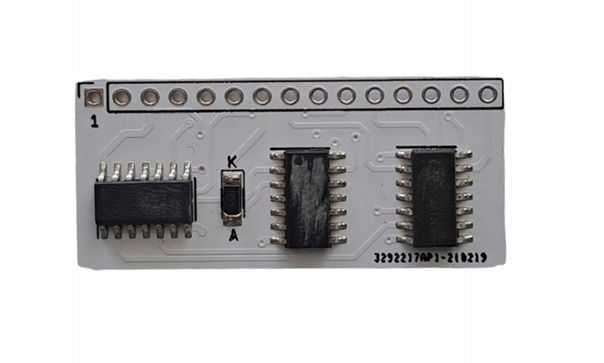

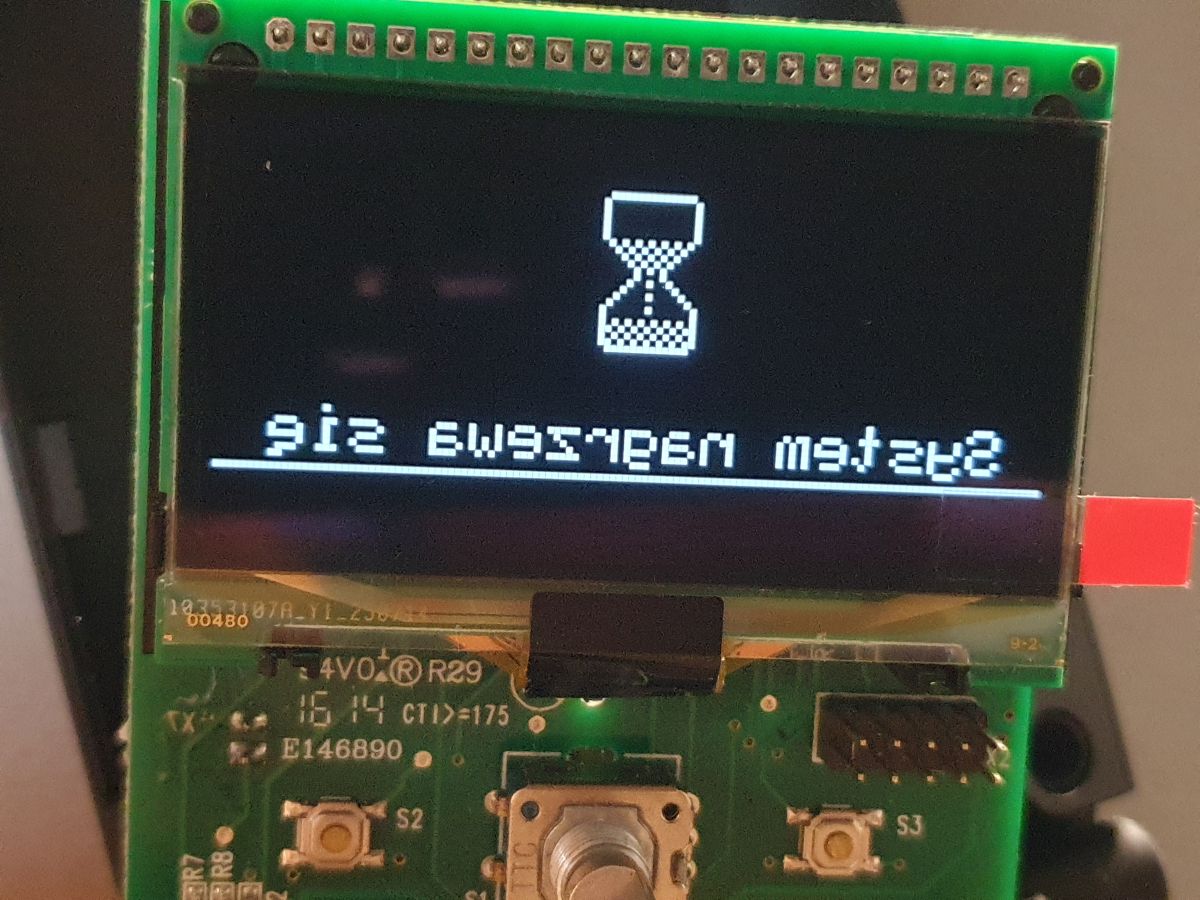

Liebe Freunde, ich habe die Platine nach euren Gerber-Dateien zusammengebaut (1. Version große Platine ohne Ausschnitte), das Bild ist immer noch seitenverkehrt. Ich habe 2 Platinen zusammengebaut und auf beiden Platinen ist alles gleich. Ich habe alles überprüft, alle Komponenten ausgetauscht und neue eingebaut (außer 4078bm, ich habe ein). IC3 scheint nicht zu funktionieren. Wenn man es entfernt, ändert sich nichts. Die Spannung an VDD und GND beträgt 2,7 bis 2,9 V. Das OLED SSD1305z ist weiß. Was könnte das Problem sein?

Hinzugefügt nach 1 [Stunde] 3 [Minuten]:

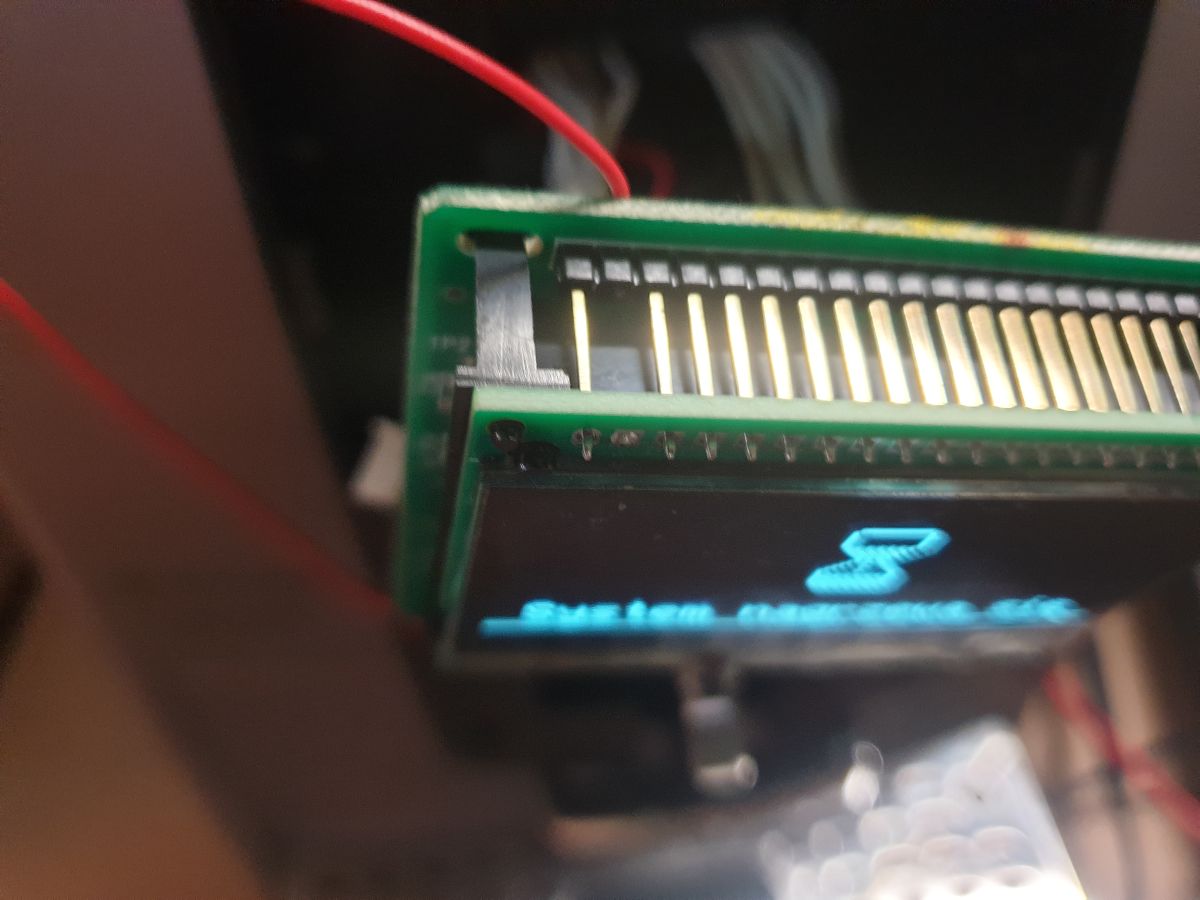

Ich konnte die Anzeige ordnungsgemäß starten, das Problem ist unzureichende Spannung, IC3 startet mit mindestens 3 V Stromversorgung, ich habe eine maximale Spannung zwischen VDD und GND von 2,9 V (bzw. 2,7 V). Ich habe die Spannung von den 3 Beinen von VBAT 5 V genommen und sie auf 3,3 V stabilisiert, diese Spannung an die 2 Beine von VDD (+3,3 V) angelegt, die Platine ist gestartet und funktioniert erfolgreich.

Ich habe darüber einmal geschrieben, beim Projekt kleiner Platine – anscheinend hast du Schaltungen, die mit einer solchen Stromversorgung nicht stabil funktionieren. Auf meiner kleinen Platine gibt es die Möglichkeit, einen Stabilisator zu installieren, der 3V3 mit VBAT ergibt, und ihn mit Brücken umzuschalten.

Hallo
Ich werde eine Platine für Bildumkehrung kaufen. Kontaktieren Sie mich bitte per private Nachricht.

Hat noch jemand eine Platine zum Weiterverkauf?

Hallo zusammen. Sagt mir, was genau sind die Elemente, die auf den Platinen montiert werden sollen? Vorzugsweise beide Versionen. Ich interessiere mich vor allem für die Kondensatoren. Ich verstehe nicht ganz, welche Größe und welchen Nennwert sie haben sollten (ich habe beide 16 V gesehen, aber ich verstehe die Werte nicht. 4,7 µF und 100 nF, richtig?) Heute habe ich versucht, die Platine, auf der das Display montiert ist, auszulöten und habe sie beschädigt. Ich werde nun die gesamte Installation bestellen und bezahlen. Es schien alles herausgefunden zu haben, außer den Kondensatoren und deren Größen. Oh, und ich habe auch die Jumper beschädigt (geschmolzen), mit denen diese Platine verlötet war. Muss man dort nach einer speziellen Größe suchen? Ich danke euch allen für eure Antworten.

Hallo. Ich habe Leiterplatten bestellt und erhalten. Ich habe sowohl die große als auch die kleine Version bestellt, weil ich nicht wusste, welche für mich besser ist. Ich habe mich entschieden, die große Platine zu löten. Ich habe alles eingesetzt (alle Bauteile sind komplett neu, ich habe die alte nicht als Spender verwendet), ausgelötet und die Anzeige funktioniert nicht. Vielleicht wäre es praktisch zu überprüfen, ob ich alles richtig platziert habe? Ich bin sehr dankbar.

P.S. Ich habe noch große und kleine Platinen übrig, nur für den Fall.

OK ich bin in Vietnam und mein Display wird dunkel, Nivona 691, Display für NIVONA Caferomatica ist es die Platine oder nur das Display? Möchte jemand, der einen Ersatz gemacht hat, einen Deal machen und ihn mir schicken?

Experten auf dem Gebiet und der Logik des Konverters für SSD1305, bitte um Identifizierung der ICs, wo befindet sich welcher, denn ich bin schon verirrt

Hallo,
Ich habe die große Platine nach dem Design von J4rek zusammengebaut - der Stromrichter, der das Display mit Strom versorgt, funktioniert - er gibt 12,2 Volt und das Display funktioniert, aber die Logik-Schaltung, die das Signal zum Umkehren des Spiegelbildes gibt, funktioniert nicht (oder funktioniert falsch) - das Display funktioniert, das Bild ist leider ein Spiegelbild, wie es auf der ursprünglichen Platine, die den SSD1303 darin hatte, angeschlossen worden wäre.

Hatte jemand ein ähnliches Problem und wie hat es gelöst?
Bei dieser Gelegenheit auch vielen Dank an die Hauptmentoren des Themas.
@amigos und @j4rek - großartige Arbeit bei der Ausarbeitung des Ersatzes für diese Kaffeemaschine!

Denkt alle daran, dass dies eigentlich das Projekt von @satanistik ist, und wir anderen haben ihm nur etwas Form gegeben. Die Entwicklung des Themas und die endgültigen Lösungen sind nur dank ihm zustande gekommen.

Vielen Dank für die Korrektur.
Es gibt bereits einige Seiten zu diesem Thema, und beim Lesen habe ich es offenbar falsch dargestellt.
Ich hatte den Eindruck, dass @satanistik eine Lösung mit programmiertem Speicher anpries, während @amigos und @j4rek eine Option mit Gates unterstützten (minimalistische Version, erweiterte Version mit Stromrichter auf TPS, um die Originalplatine unter dem Display zu ersetzen).

Hinzufügen nach 2 [Stunden] 28 [Minuten]:

>>21624908
Problem gelöst.

Ich habe den MCP1700T-330E/TT Stabilisator eingebaut, wie er in der von @j4rek entwickelten Miniaturversion vorgesehen ist.

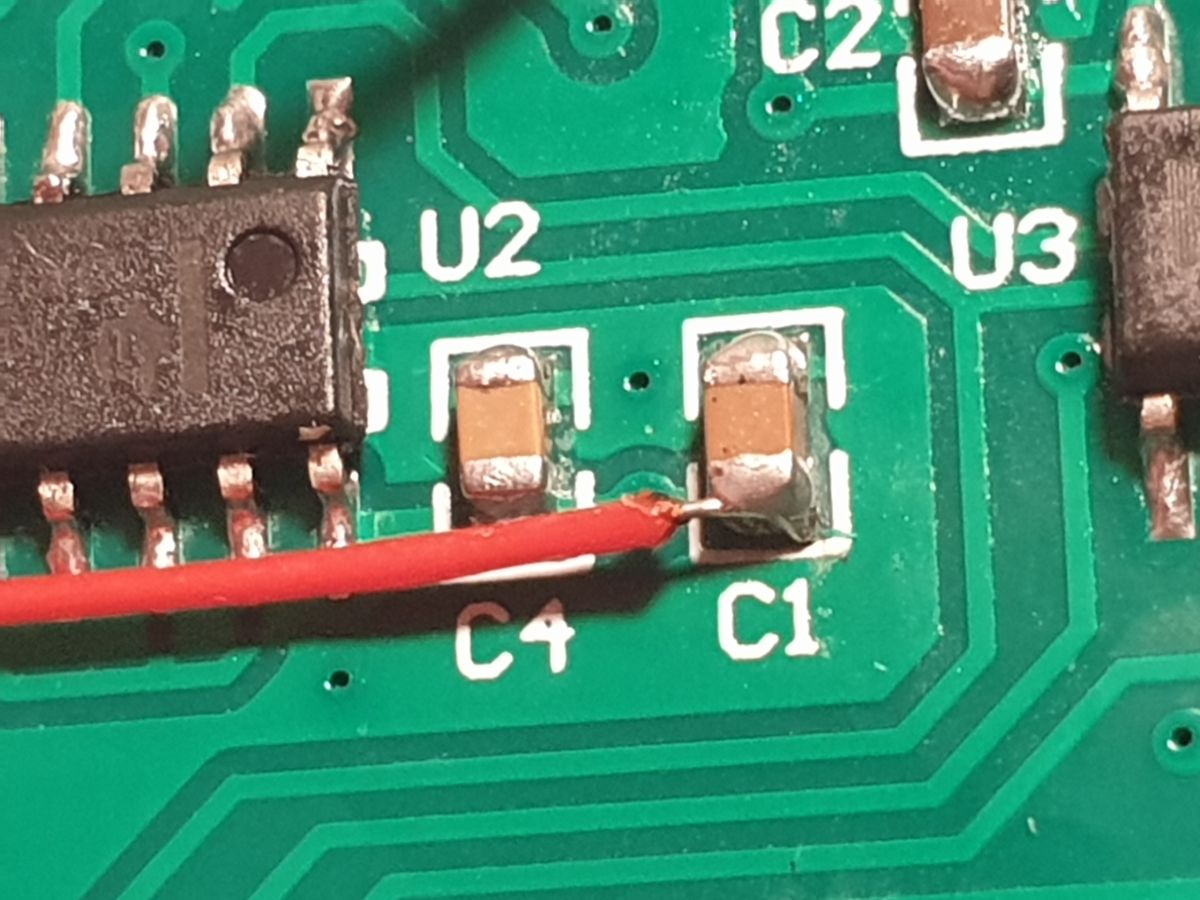

Ich habe ihn mit 2 Beinen direkt an den Kondensator C9 gelötet, an dem die V BAT Spannung vom Pin 3 anliegt, und seinen Ausgang 3,3V mit Kynar an den Kondensator C1.

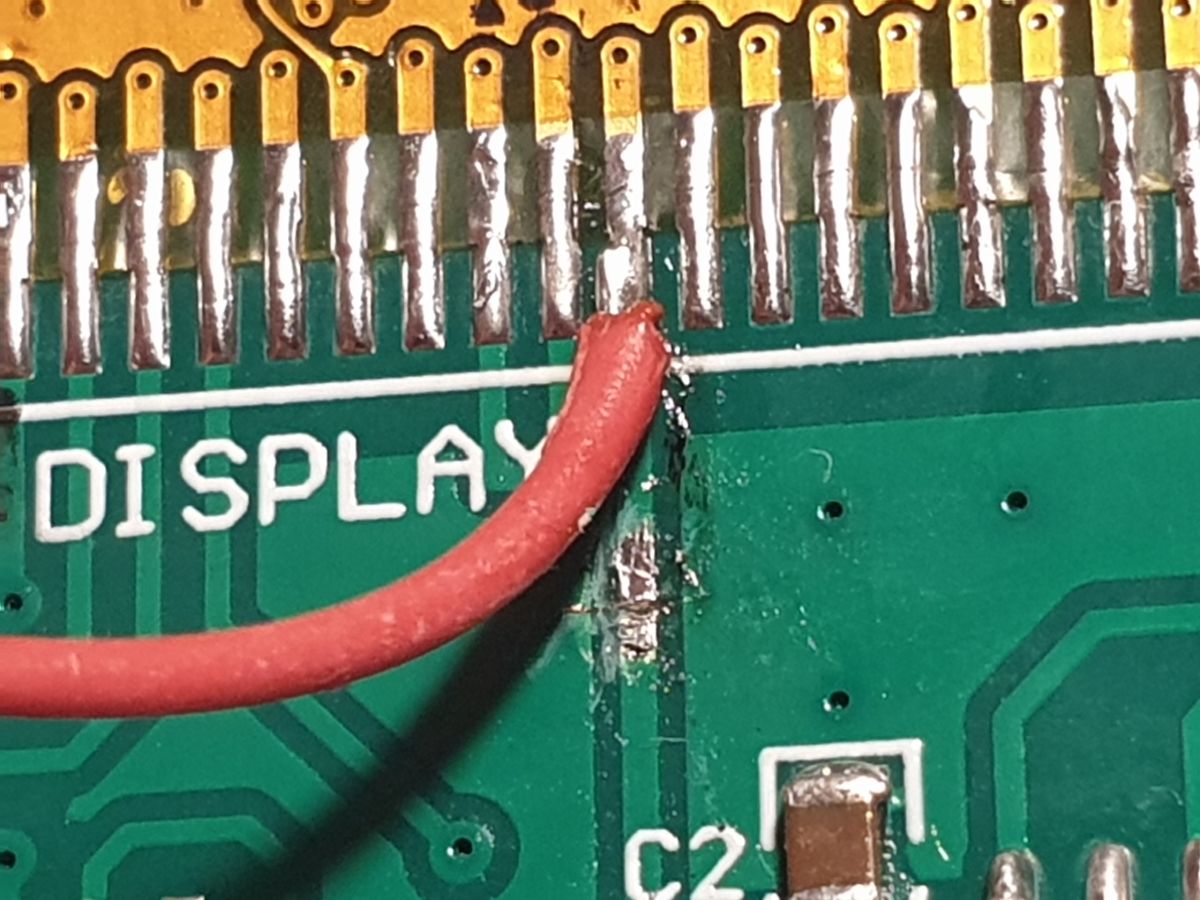

Um die VDD-Spannung für das SSD1305-Display, die an den Pins 11, 12 und 13 des Displays anliegt, nicht zu ändern, habe ich gleichzeitig die Leiterbahn zu diesen Pins getrennt und die Spannung direkt von Pin 2 der Basisplatine an diese Pins angeschlossen und Pin 2 verlötet, um die 2,7V-Spannung der Basisplatine von der 3,3V-Spannung des zusätzlichen Stabilisators zu trennen. Da das Display bereits auf die Platine geklebt war, konnte ich die Leiterbahn, die von Pin 2 auf der zweiten Seite des Laminats unter dem Display verläuft, nicht trennen.

Hallo
ich werde versuchen, in naher Zukunft eine neue Version der großen Platine hochzuladen, so dass sie diesen 3,3-V-Stabilisator zur Versorgung der Logik wie auf der kleinen Platine enthält. Wie Sie sehen können, funktioniert die Logik einiger Leute mit VDD 2,7-2,9 V und andere nicht, je nachdem, welchen Chip/Bauteil Sie am Ende verwenden.

---------------------------------------------------------------------------------------------

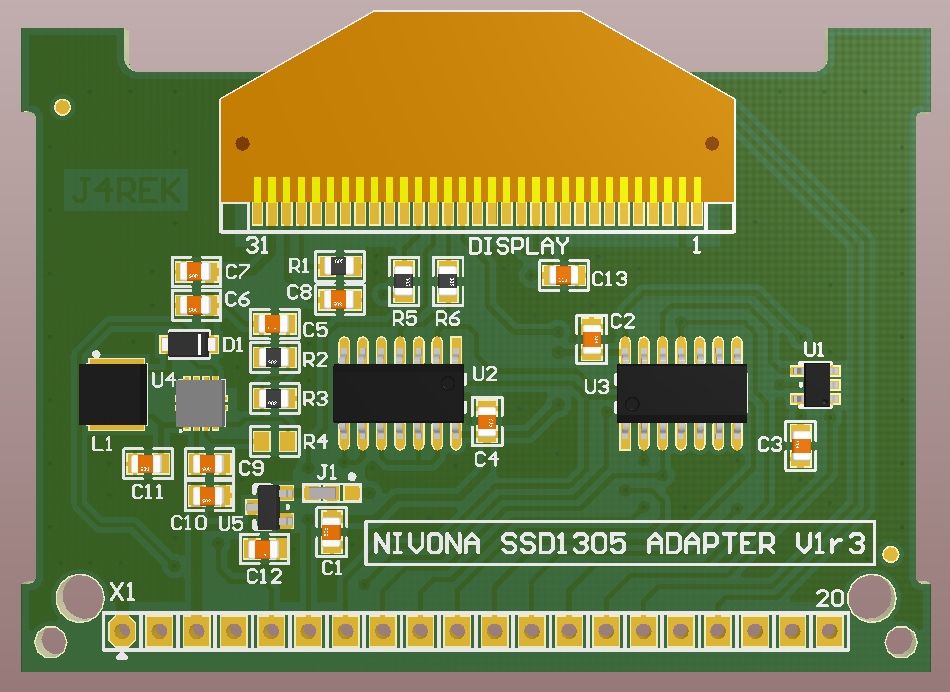

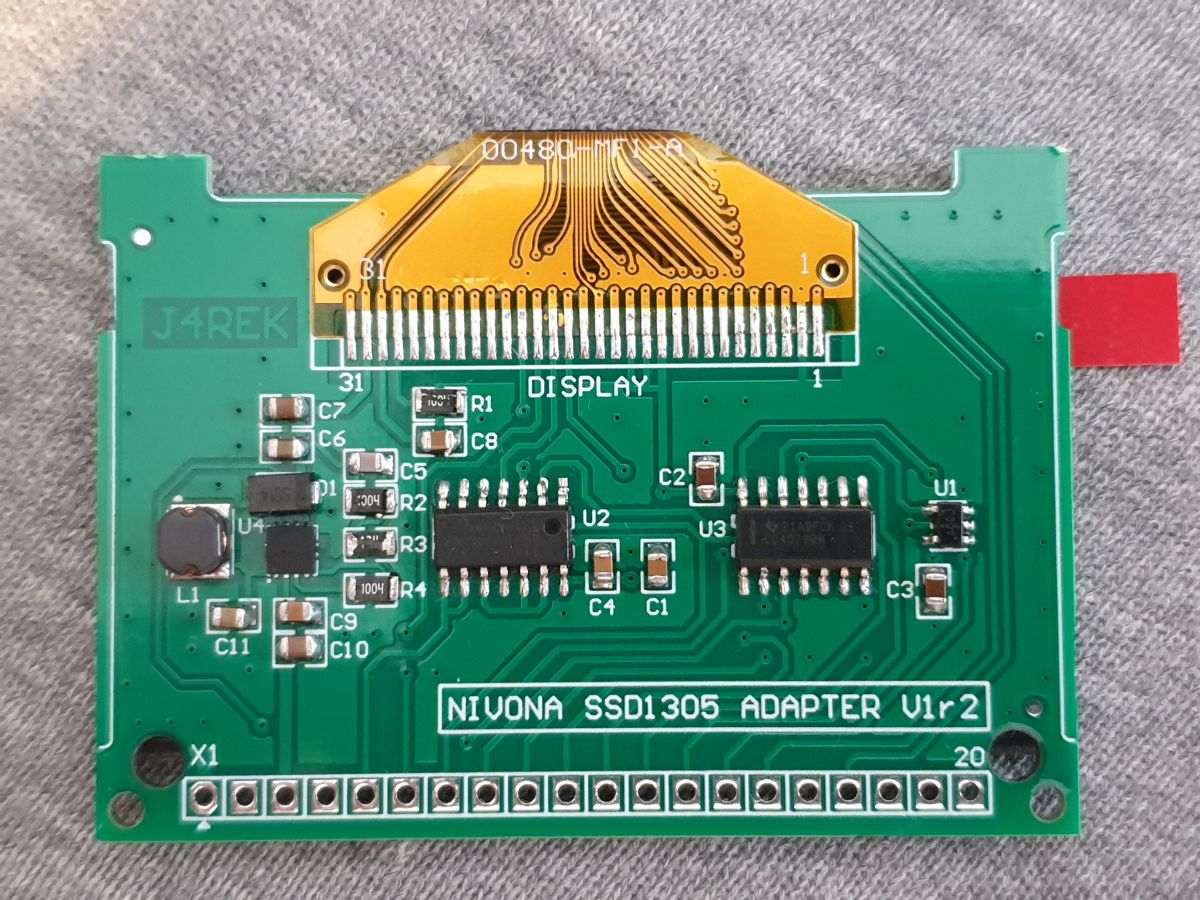

Hier ist die letzte Revision der "NIVONA SSD1305 ADAPTER" Platine (V1r3) - ein 3.3V Stabilisator (U5) wurde hinzugefügt, um die Logik zu versorgen (es gibt auch die Option, die Logik mit der Vdd Spannung zu versorgen). Wenn der Stabilisator verwendet wird, löten Sie die Punkte 2+3 am Jumper J1. An den Logikausgangssignalen (D0 und WR) habe ich Vorwiderstände (R5, R6) 1 kΩ hinzugefügt.

.

Im Anhang sind die Gerberdateien für die Bestellung der Platine.

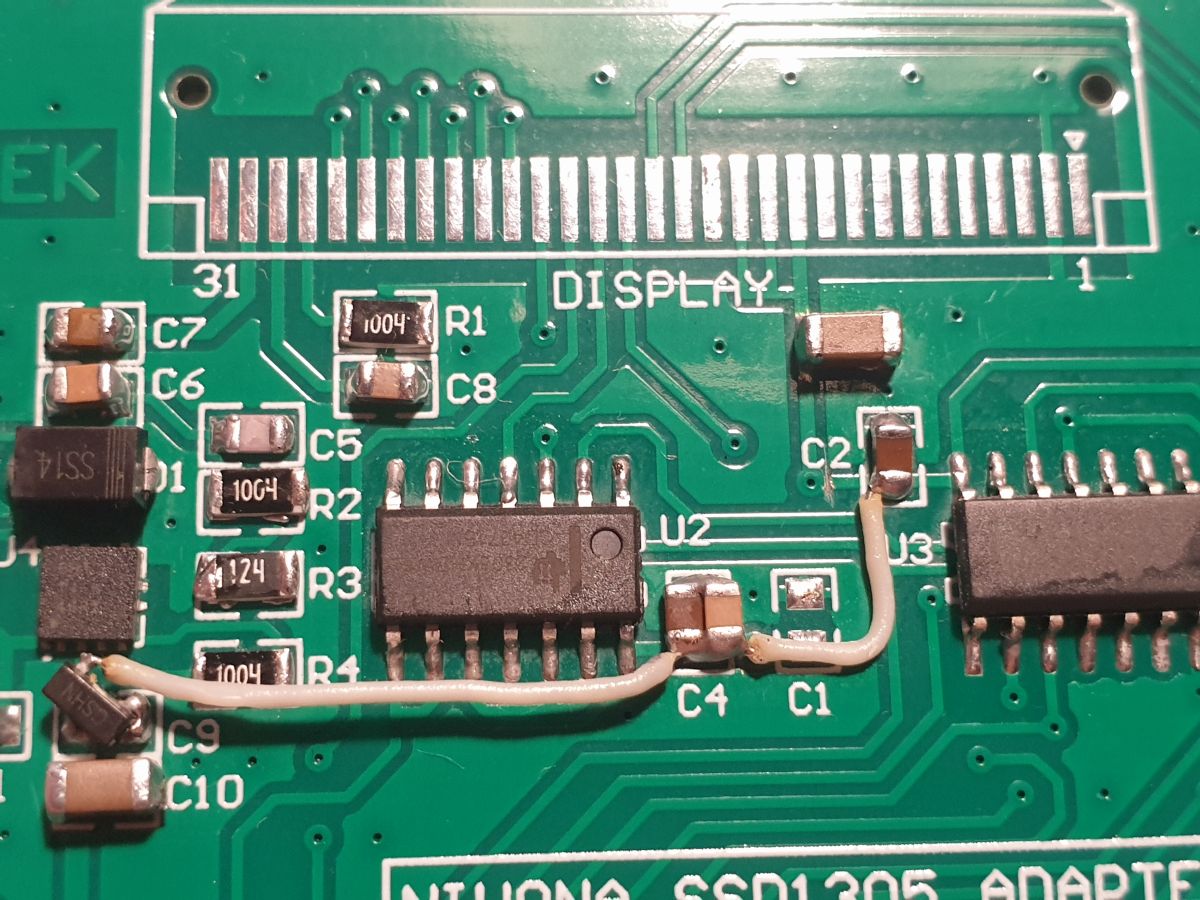

Vielen Dank im Namen der zukünftigen Benutzer, ich habe die Platinen bereits gelötet und habe eine Nacharbeit gemacht, um die Logikschaltungen mit 3,3 V zu versorgen und das Display hat immer noch eine 2,7 V VDD-Versorgung von der Basisplatine der Kaffeemaschine (2. Pin).

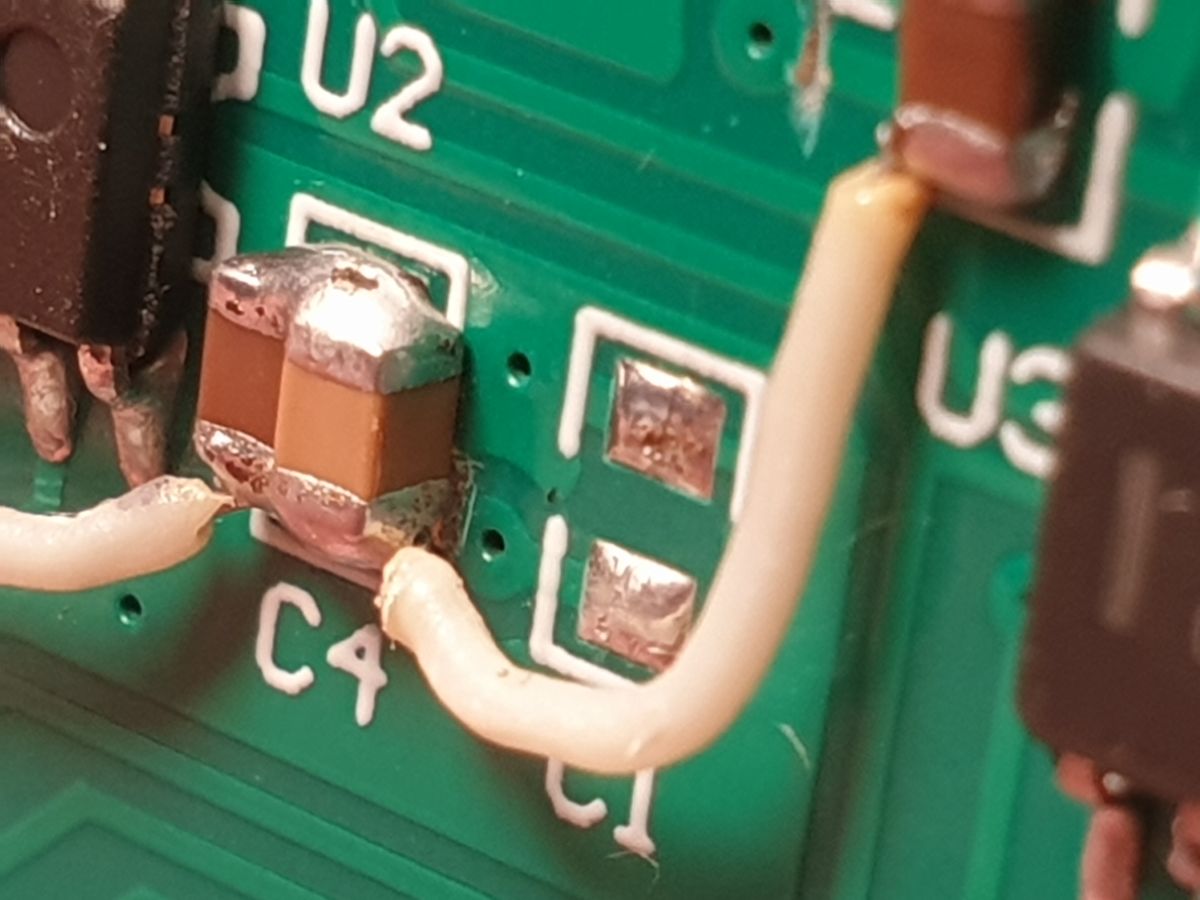

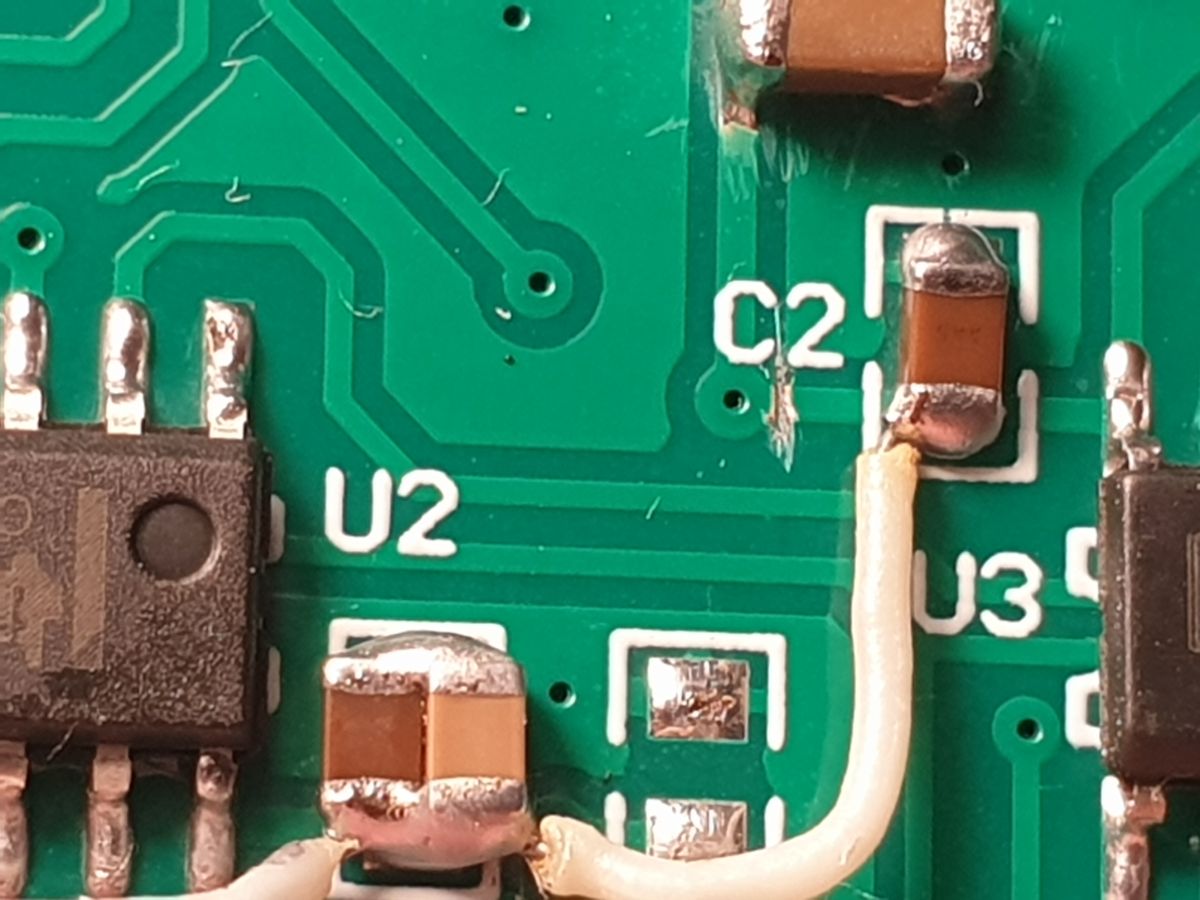

Wir schneiden die Leiterbahn zwischen der Durchkontaktierung und dem Kondensator C4 (es ist auf dem Foto schwach zu sehen, da ich die Kondensatoren miteinander verbunden und C1 an das gleiche Lötpunkt gelötet habe, wo C4 war (sie sind jetzt zusammen)).

Ich schnitt die Leiterbahn an der zweiten Durchkontaktierung ab, wobei ich die Verbindung der Durchkontaktierung zu den Display-Pins (VDD von der Basisplatine der Kaffeemaschine) beließ und C2 abtrennte.
Außerdem habe ich die Lötmaske von der Leiterbahn zum Display und Masse abgekratzt (es ist auf beiden Seiten, also egal, auf welcher Seite) und einen 10 µF-Kondensator (ich hatte gerade einen) an diese 2 neuen Lötpunkte gelötet, um die VDD-Spannung des Displays zu stabilisieren (die Originalplatine hatte auch einen Kondensator an VDD für die SSD1303).

Der letzte Schritt bestand darin, C2 - C4 - den 3,3V-Ausgang des Stabilisators mit einem Kynar Kabel zu verbinden.

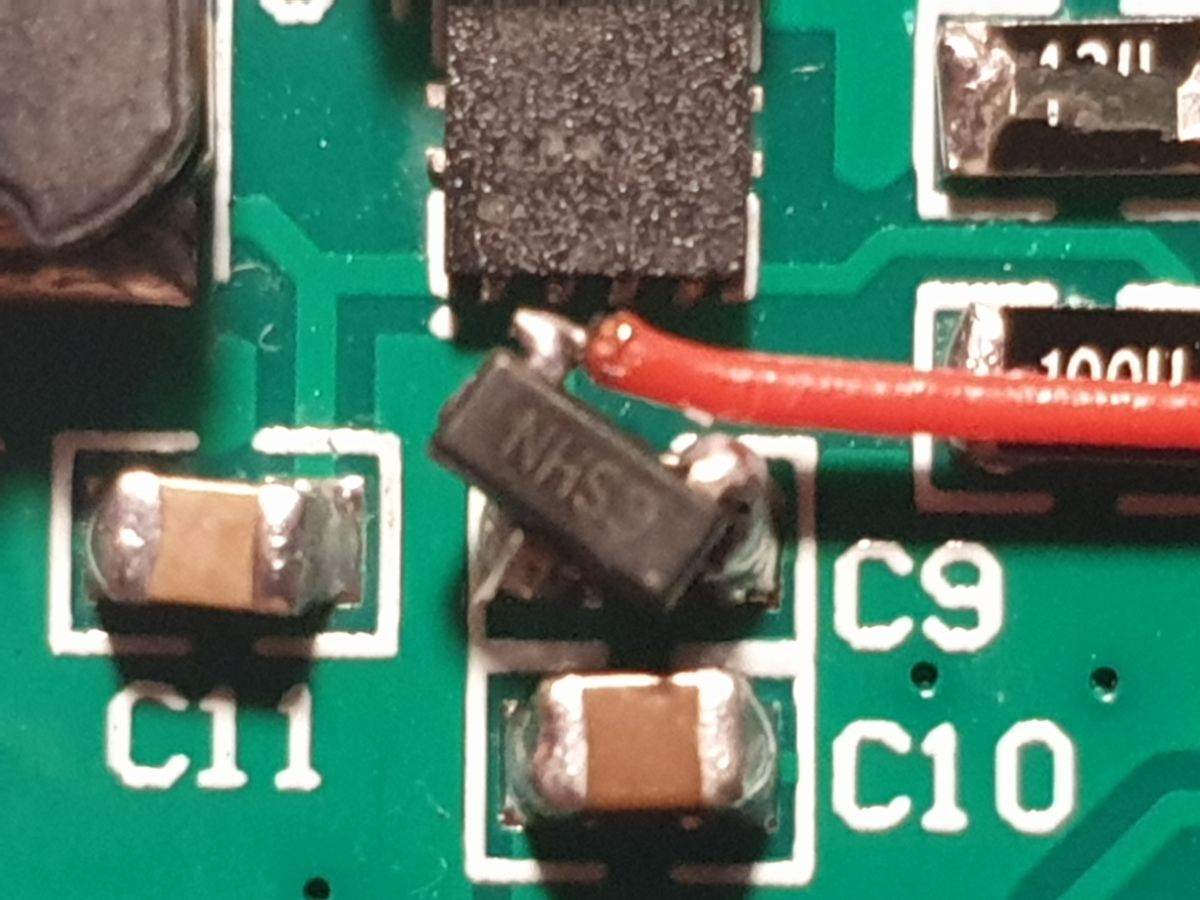

Ich verwendete den MCP1700T3302E/TT, den ich 'oberflächenmontiert' an den Kondensator C9 lötete, wo die VBAT-Spannung (5 V) liegt.

Es ist schön zu sehen, dass das Projekt ein Eigenleben hat. Die Lösung für den Speicher scheint älter zu sein - sie könnte in einem Thema im eevblog aufgetaucht sein, wo es um ein Agilent-Messgerät ging. Abgesehen davon, dass es nicht öffentlich war, wurde meine Idee zu den Gates unabhängig entwickelt und Kollege @amigos half, sie zu verfeinern. Wie auch immer, es zählt, dass jemand es nützlich fand. Die Schaltungen für die 2,7V-Version müssen CMOS sein.

Super, dass es solche Leute und einen solchen Ort gibt.

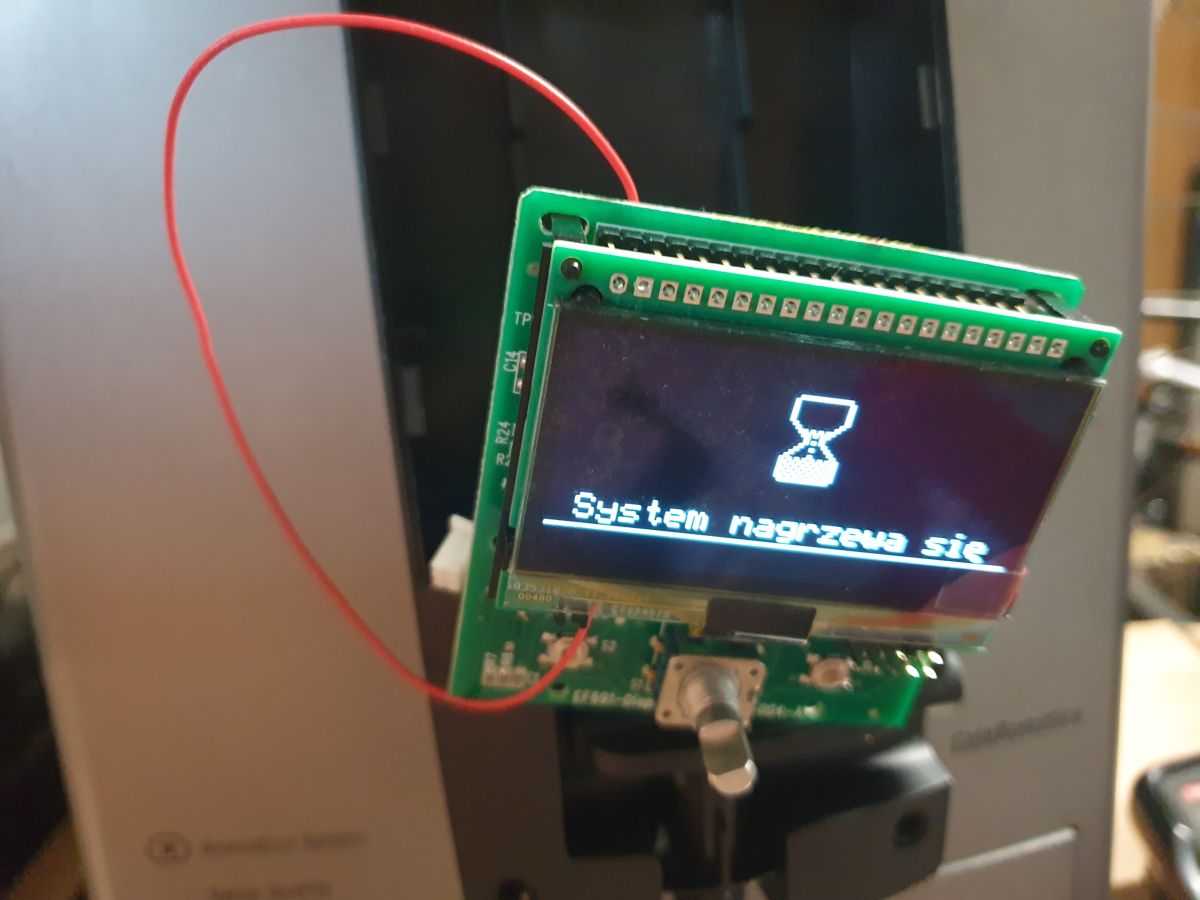

Displays ausgetauscht - ich und ein Bekannter haben wieder eine funktionierende Kaffeemaschine!
Da ich beide Versionen der Platinen, die @j4rek so schön beschreibt, gebaut und in Betrieb gesetzt habe, bestätige ich @amigos Meinung - die kleinen Platinen sind viel einfacher zu montieren und funktionieren ohne Probleme.
Meine Herren, Ihr habt die große Tri­ni­tät geschaffen, deren Arbeit und Ergebnisse ich bewundere, während ich einen leckeren Kaffee genieße.
Übrigens, wenn jemand es brauchen würde, habe ich einige Platinen - man kann mich privat kontaktieren.

Hallo,

ich stelle zusätzlich die Leiterplatten-Dateien für die Bestellung beider Platinenversionen in einer Bestellung ein. Die Platinen können voneinander getrennt werden (abbrechen).
Die neuere V2r2-Version der kleinen Platine (SSD1305 NIVONA V2r2) enthält zusätzliche Vorwiderstände (1kΩ) an den Signalen D0 und WR.

Grüße

Lob vom Moderator Felini:

Anerkennung für Ihre Ausdauer, Ihr Engagement und Ihre Hilfe. Auch Nutzer aus anderen Ländern haben von den vorgestellten Lösungen profitiert.

Hi,
zuerst mal vielen Dank an alle, welche in diesem Forum zwecks einer Ersatzlösung für ein defektes Nivona Display mitwirken, meinen Respekt an die Entwickler der verschiedenen Schaltungsmöglichkeiten und Ersteller der Platinen bzw. der freien Dateien zwecks Bestellung bei einem Platinenhersteller!

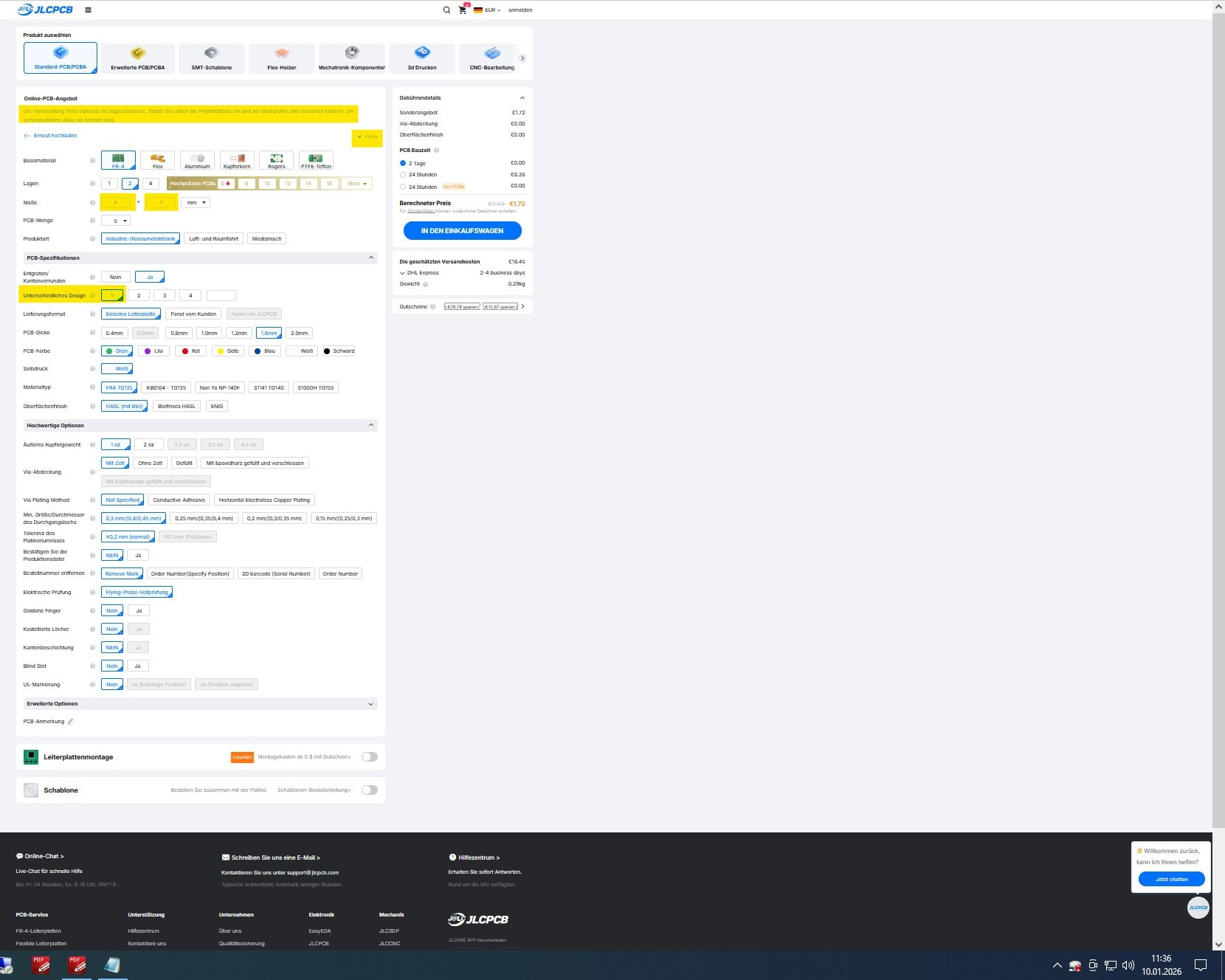

Ich habe hier allerdings bezüglich der Bestellung bei jlcpcb das Problem, daß ich bei keiner der hier hinterlegten Versionen nach hochladen der Gerberdatei im Viewer das Platienenlayout angezeigt bekomme!
Es erscheint zwar die Meldung: Datei erfolgreich hochgeladen, aber scheinbar erkennt jlcpcb die Datei nicht korrekt, denn dadurch fehlen dann z. B. in den Produktdetails die Platinenabmessungen usw. und deshalb kann ich auch nichts in den Warenkorb übertragen, fehlen hier irgendwelche Daten in den Gerber-Dateien?

Hat diese Erfahrung schon jemand gemacht? Es kann ja eigentlich nicht sein, daß dieses Pänomen bei allen in jlcpcb hochgeladenen Gerber-Dateien aus diesem Forum dieses Problem auftritt. Wichtig wäre für mich allerdings nur die letzte Version vom vorherigen Post (#471) von @j4rek "Leiterplatten-Dateien für die Bestellung beider Platinenversionen in einer Bestellung".
Ich weiß jetzt auch nicht, da die von @j4rek erstellte Gerberdatei Panel_Nivona_V1.zip ja zwei unterschiedliche Platinen enthält, sollten dann nicht auch in den nachfolgenden Projektdetails unter "PCB- Spezifikationen > Unterschiedliches Design_ nicht 2-Design angezeigt werden?
Habe dies auf verschiedenen PC's mit unterschiedlichen Browsern getestet, immer der gleiche Fehler!

Bin hier etwas laienhaft, da dies meine erste Bestellung und überhaupt das allererste Projekt bezüglich eigens erstellter Schaltungen mit nachfolgender Fertigung und Bezug von Platinen ist.

Ach ja, ich habe in keinem der Beiträge hier im Forum den Wert des Widerstandes R4 (beim TPS 61045) aus der großen Platine von @amigos oder @j4rek gefunden, dieser wird im Schaltplan nur mit DNP bezeichnet, habe ich hier etwas übersehen?

Gruß aus Deutschland (Bayern)
Karl

Hallo, der Widerstand R4 ist optional und muss nicht eingebaut werden. Bitte versuchen Sie, die Platine aus der Datei im Anhang zu bestellen - jlc macht in letzter Zeit einige Probleme und erkennt verschiedene Designs in der Bestellung, für die es mehr $ will.

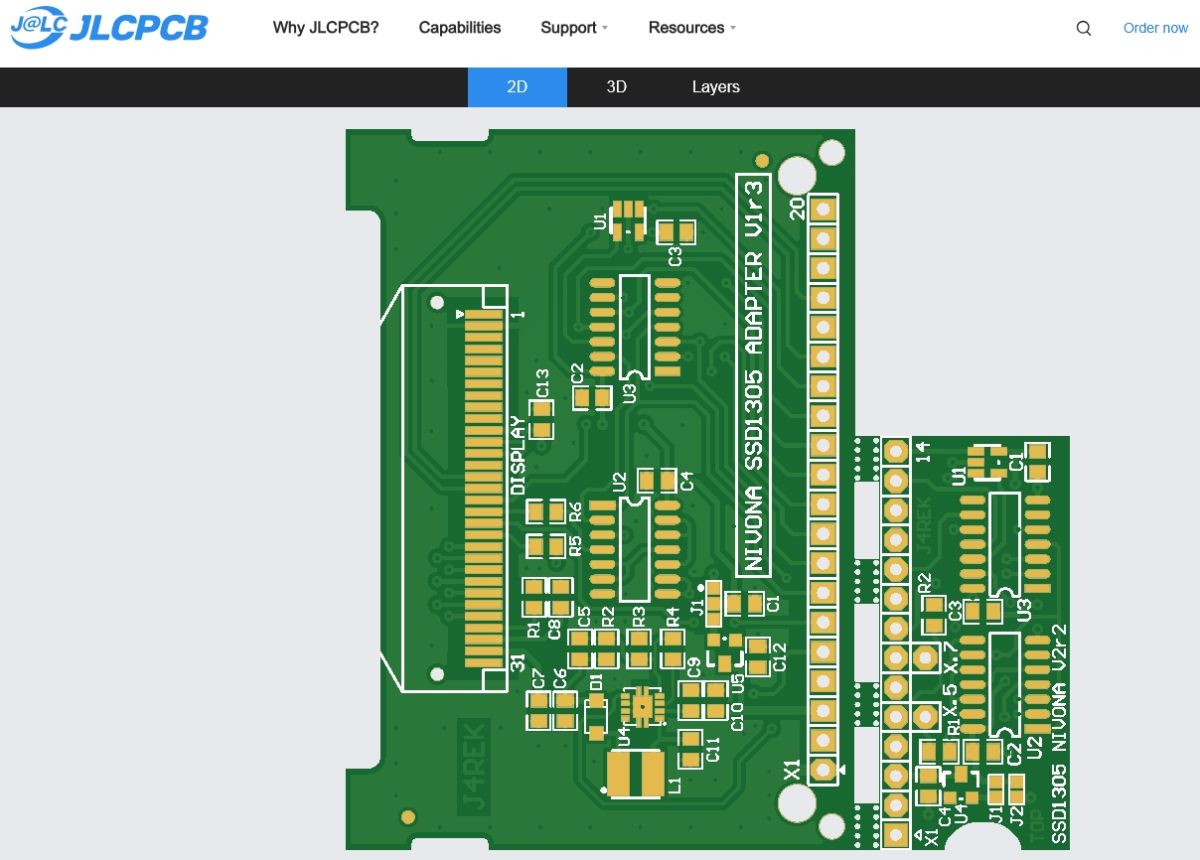

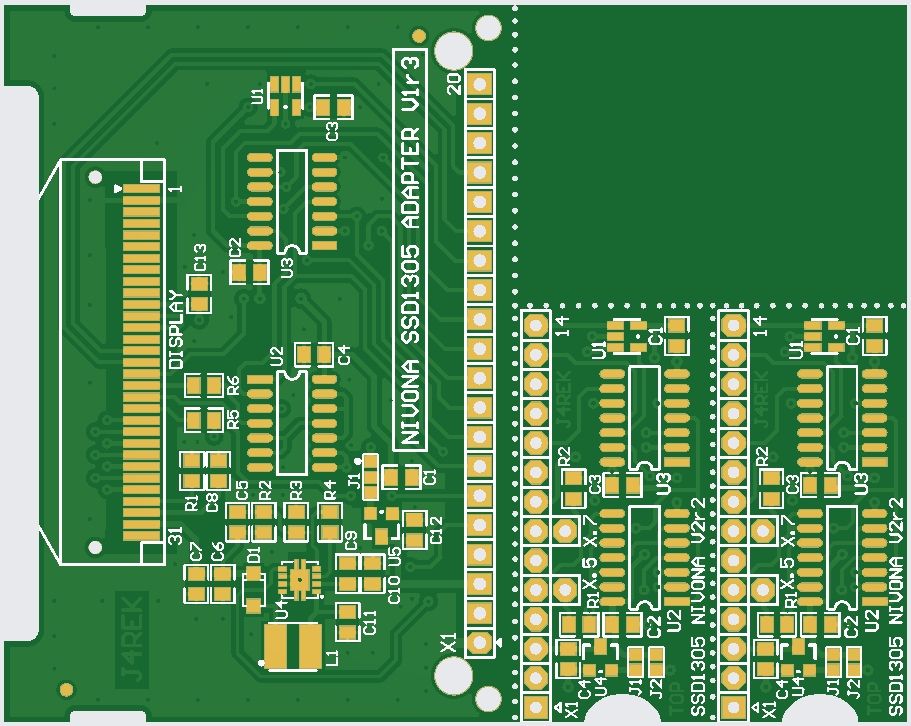

Nach der Bestellung sollte es so aussehen (Leiterplatte zum Schneiden und Abbrechen):


[F]

Hi @j4rek,
funktioniert auch mit diesem File nicht, gleiches Problem.

Hinzugefügt nach 22 [Minuten]:

So, jetzt geht es, ich habe mich bei JLCBC mal registriert, jetzt funktioniert es!
Scheinbar akzeptiert JLCBC die Gerber Files ohne Konto nicht vollständig.

@j4rek, entschuldige den verursachten Zeitaufwand und danke für die Mühe.
