NIVONA 830 Kaffeeautomat - beschädigtes Display, keine Anzeigen

Hallo,
ich möchte das Display von ef691-oled mit ssd1303t10 reparieren, wo kann ich Bauteile finden?

Danke

Hoi, der Hersteller hat es wohl nicht mehr da, und andere, die es begriffen haben, haben alles gekauft und gestockt.

Ich habe eine solche Anzeige verwendet:
https://pl.aliexpress.com/item/1005002192360374.html?spm=a2g0s.9042311.0.0.642d5c0fzQIg6I
und die kleine Platine von Kollege "j4rek"
https://www.elektroda.pl/rtvforum/topic3435827-270.html#18510195
Für ganz andere Maschine, aber sie läuft reibungslos.

Wo kauft Ihr Bauteile, weil ich keine 100 Stück benötige, hat vielleicht jemand ein paar Teile zu verkaufen?

Sind drei Stück viel?
https://www.tme.eu/pl/details/cd4078bm/bramki-inwertery/texas-instruments/
https://www.tme.eu/pl/details/cd4071bm/bramki-inwertery/texas-instruments/
Vielleicht 10 Stück hier, aber es sind nur 1 €
https://www.tme.eu/pl/details/sn74ahc1g00dbvr/bramki-inwertery/texas-instruments/

j4rek hat geschrieben:

Standardmäßig setzen Sie den Jumper auf 2V7, U4 und C4 sind nicht erforderlich. Dies ist eine Option, wenn die Schaltungen Problem mit der Stabilität der 2,7-V-Stromversorgung haben. Theoretisch haben sie laut Dokumentation eine garantierte Mindestspannung von 3V.

Hat jemand Probleme mit niedriger Spannung bei Verwendung der Standard-2,7-V-Versorgung gehabt? Normalerweise löte ich den Spannungsregler MCP1700T-3302E/TT ein, um 3,3 V zu erhalten, aber diese Spannungsregler sind heutzutage schwer zu bekommen (mit der Chipknappheit überall).

Danke für Info, wo ich Platine kaufen kann.

madamsz1 hat geschrieben:

Sind drei Stück viel?
https://www.tme.eu/pl/details/cd4078bm/bramki-inwertery/texas-instruments/
https://www.tme.eu/pl/details/cd4071bm/bramki-inwertery/texas-instruments/
Vielleicht 10 Stück hier, aber es sind nur 1 €
https://www.tme.eu/pl/details/sn74ahc1g00dbvr/bramki-inwertery/texas-instruments/

amigos hat geschrieben:

satanistik hat geschrieben:

Alles kann man machen, aber es wird eine zweiseitige Leiterplatte sein.

Endlich habe ich meine Teile. Das sdp0301-Display kann angeschlossen werden, aber tatsächlich ist das Bild umgekehrt. Die Schaltung von Satanistik funktioniert.

Woher hast du diesen Adapter um das Flachbandkabel des Displays anzustecken?


Ich möchte ein Display SSD1305 bei Aliexpress kaufen. Leider wird es ein Mirroring-Problem geben. Wo gibt es ein Inversionbodard zu kaufen?

Leute, wo kaufe ich Inversionsboard für dieses Display? Gibt es bisher kein Display, das das Bild umkehren würde?

@j4rek hallo, kannst du mir eine E-mail schicken?

Heute habe ich ein Display auf der Website gekauft. Das Display kam und der Laden verkauft eine Kopie von J4rek, sogar die Platine ist auf die gleiche Weise signiert...

Hallo allerseits
Hat jemand eine Platine übrig? Ich lebe in Deutschland und bin neu darin, Leiterplatten online zu bestellen. Die einzigen Anbieter, die ich gefunden habe, haben sehr hohe Versandkosten. Ich kann einen kompletten Ersatz für 73 EUR finden, aber ich denke, ich kann es selbst für weniger Geld machen, wenn ich herausfinde, wie ich eine Platine für weniger als 15 EUR bei mir geliefert bekomme.
Danke sehr.

Ich habe ein Display gekauft und habe kein DPS, kann mir das jemand schicken? ich werde bezahlen.

Hallo an alle hier im Forum,

nun ist an der 2. Nivona auch das Display ausgestiegen und ich möchte nicht mehr die Kosten von Nivona-Service investieren.
Durch Zufall bin ich auf Euer Thema hier gestoßen.
Ein neues Display zu bekommen ist ja kein Problem, aber die Platine!
Hat evtl. jemand noch eine fertig gelötete zu verkaufen oder eine Bezugsquelle dafür.

Vielen Dank und Grüße
Günter

Ich kenne da einige Störungen, aber ich habe einige 2,42-Zoll-OLEDs und der Laufwerks-IC ist SSD1303T10.
Wenn Sie brauchen, können Sie sich mit mir in Verbindung setzen.
Meine E-Mail: yunwang1709(_at_)gmail.com.

Falls sich jemand für die Bildumkehrplatine in diesem Nivona interessiert, ich habe noch ein paar Stück.
Viele Grüße, Łukasz

Hallo Leute,

Ich habe ein SSD105-Display von Aliexpress gekauft. Aber ich brauche eine Umkehrplatine, um Spiegelbild zu vermeiden. Wo kann ich es kaufen?

Hallo,
bietet noch jemand Platinen für Nivona von @j4rek und Versand nach Estland an?

Hallo Leute,

Ich arbeite daran, das SSD1303T0-Modul durch SSD1305 von FPC zu ersetzen.
Ich frage mich, ob jemand daran interessiert ist?

>>20280171
Ich interessiere mich für die Bildumkehrplatine in Nivona. Wenn du sie noch hast, kontaktiere mich bitte.

Hat noch jemand eine Platine, um das Bild in dieser Nivona umzukehren?

Mariusz

Meine Herren, ich wollte mich bei Euch für die Zeit bedanken, die Ihr diesem anstrengenden Thread gewidmet habt, insbesondere bei @Smoczy für eine super raffinierte Platine, sie passt perfekt. Speicheraustausch ist übrigens eine tolle Idee.



Ich wollte nicht auf das Display aus der VR China warten, habe mir SPD0301 bei Allegro gekauft und schnell die Leitungen mit einem Draht von der Spule verbunden, es läuft gut.

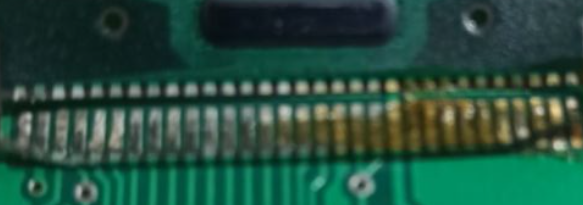

Als ich das alte Display entlötete, sah ich, dass das Flachbandkabel gerissen war. Ich habe den Eindruck, dass es durch Vibrationen geschah. Es lässt sich löten, aber ich habe das Display mit einem Fön beschädigt, als ich es erhitzt habe, man konnte für einen Moment etwas sehen.

Welche anderen, besseren Displays gibt es außer dem SSD1305? Hat jemand aus dem Forum Anschlüsse, die den Spiegelungsdefekt beheben? Ich bin interessiert daran.

Prüfe zuerst, ob der Anschluss einen Riss hat - das kann gelötet werden.

Meine Hochachtung!
Zunächst einmal vielen Dank an alle, die zur Lösung dieses Problems beigetragen haben, insbesondere amigos, satanisk, j4rek, smoczy.
Ich habe große Lust zu versuchen, das Problem zu beheben, da meine Gattin bei der Kaffeezubereitung kaum noch etwas sehen kann. Von den Fähigkeiten her habe ich da schon etwas gelötet habe aber keine Erfahrung mit Heißluft. Ich habe wahrscheinlich am meisten Angst vor dem Flachbandkabel für den Bildschirm.
Soweit ich beide Möglichkeiten verstehe, würde ich mich für Option 2 entscheiden, weil das Löten etwas einfacher ist (man muss den kleinen TPS-Chip nicht von der Originalplatine entfernen, wie bei Option 1).
Zusammenfassend kann man also sagen, dass man ein neues SSD1305-Display braucht, irgendwo eine j4rek v2-Platine bestellen + Bauteile zum selber löten. Gibt es eine Möglichkeit, die Platine bereits mit Bauteilen bei einem Service zu bestellen?
Und eine letzte Sache, es mag ein bisschen albern sein, aber ich finde es schwer zu glauben, dass es keinen Ersatz für das Original-Display gibt, der das Bild nicht umkehrt, hat vielleicht jemand in letzter Zeit nachgesehen?

Ich bin für eine Platine zum Umkehren der Anzeige für Nivona interessiert.

Ich bin für eine Platine zum Umkehren der Anzeige für Nivona interessiert.
SSD1303 bis 1305. Danke.

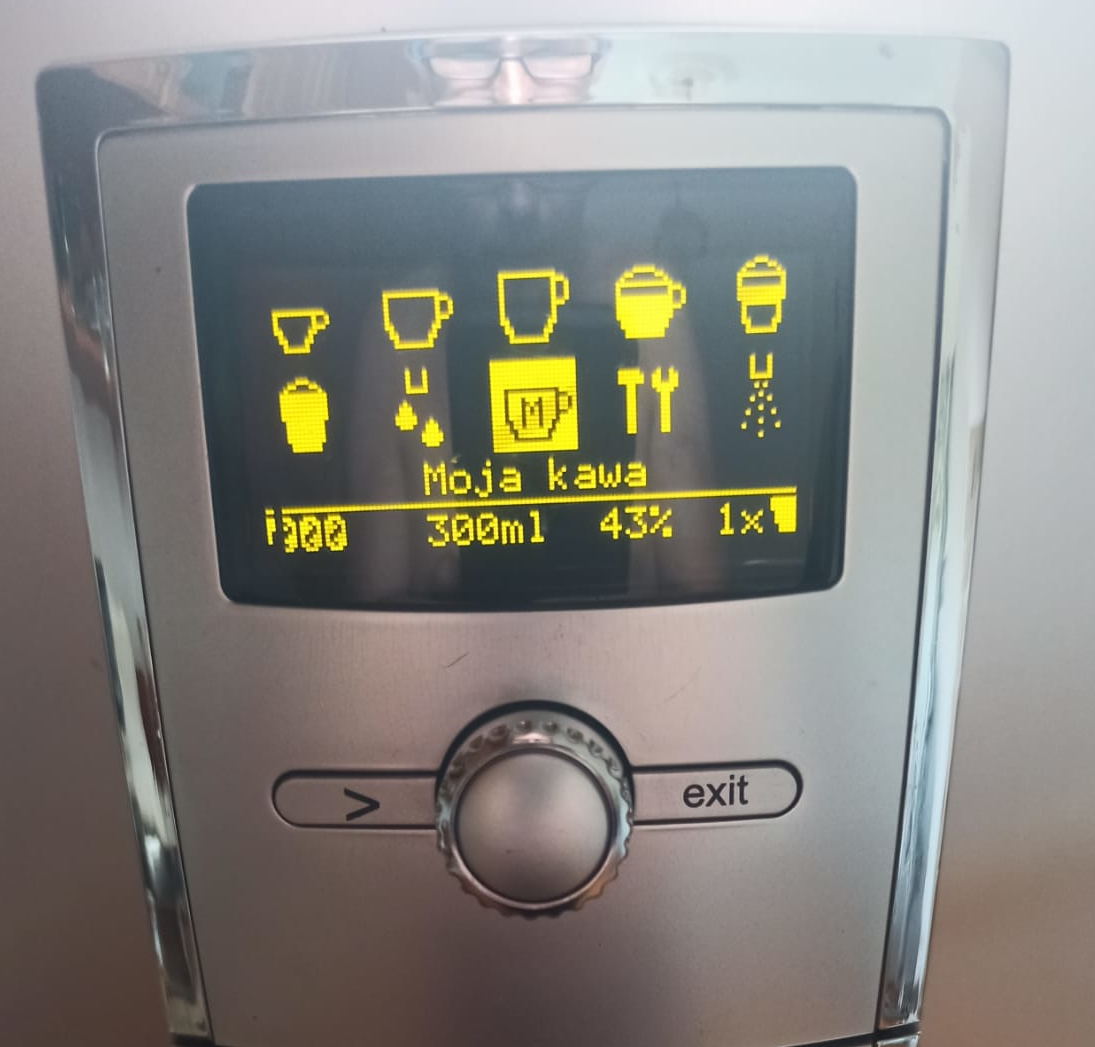

NIVONA GERETTET!!!

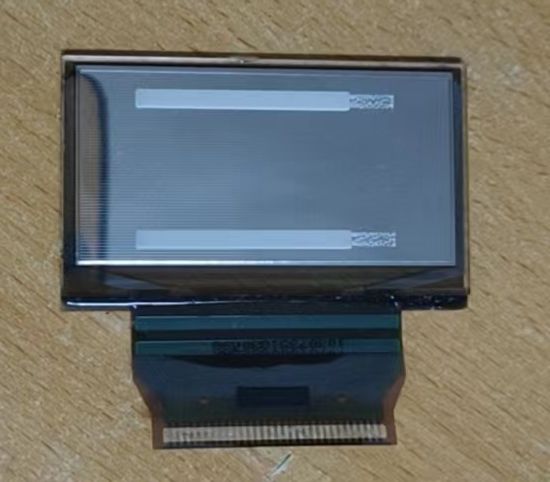

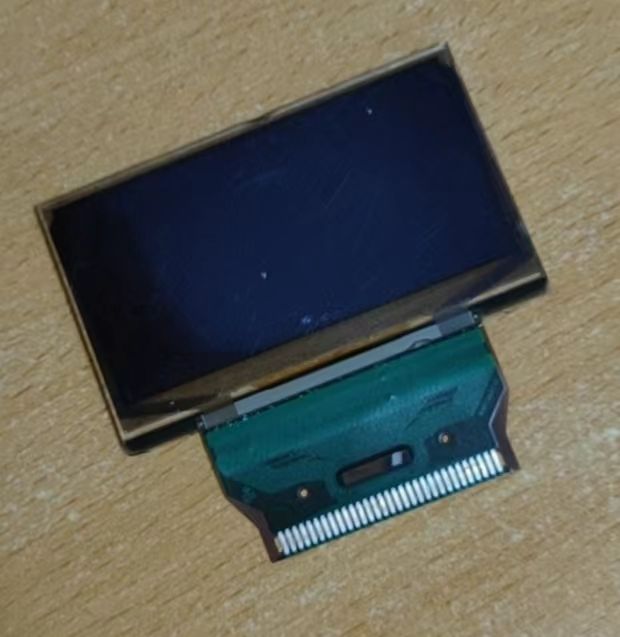

Ich habe gerade die OLED erhalten, die ich bei AliExpress gekauft habe.
Nach dem Umlöten auf meiner Maschine ist die Anzeige völlig normal.
Keine Bildumkehrung!
Link

90 € - ein schöner Preis in diesem Link, es ist bei 77 € auf Allegro - ich habe fast 34 € für alles ausgegeben, es gab nur viel zu löten, da ich nicht auf den Versand von PRC warten wollte.

Passt das? https://www.olx.pl/d/880703650/?bs=olx_pro_listing&isPreviewActive=1&sliderIndex=0
