NIVONA 830 Kaffeeautomat - beschädigtes Display, keine Anzeigen

Hallo Peter, wasche die Platine gründlich mit Alkohol und überprüfe die Lötpunkte sorgfältig mit einer Lupe. Sie können auch versuchen, die Stifte der ICs mit einem kleinen Schraubendreher zu bewegen (Kaltlötverbindung).

Wo kann man kaufen Adapter für SSD1305?

Hallo Freunde,
Ich bin ein wenig verloren Ich habe eine Methode von J4rek nivona v2r1 ausprobiert und ich habe die falsche Referenz von Komponenten und Pins erhalten, und jetzt schaltet sich mein LCD nicht mehr ein.
Ich werde einen neuen Bildschirm kaufen und möchte die Komponenten und ihre Größe kennen.
Ich bin nicht sehr vertraut, aber ich versuche es gut zu machen. Ich möchte eine klare Erklärung für einen Anfänger für den J4rek (Nivona v2r1) so einfach und klar wie möglich. Ich sehe hier viel Lösung, aber ich fühle mich verloren.
Vielen Dank.

Haben Sie Tipps zum Löten von TPS von einer alten Platine?

Hotair plus Flussmittel für smd.

Entlöten ist kein Problem, "wie auf eine neue Platine löten"?

Ähnlich Es ist am besten, die Lötpunkte des Stromkreises mit Entlötlitze und Flussmittel zu reinigen und die Lötpunkte auf der Platine vorsichtig zu verzinnen. Legen Sie die Schaltung darauf und nach dem Erhitzen sollte sie sich gut anpassen.

Das ist eine Idee. Danke Meister.

Was könnte der Grund sein, wenn sich das Display überhaupt nicht einschaltet?

Es gibt unter anderem diese Zustände.
1. Das Display ist schwarz, aber die Maschine macht beim Einschalten Fahrgeräusche.
Hier befindet sich der Fehler im Anzeigemodul.
2. Das Display ist schwarz und es gibt keine Fahrgeräusche.
Hier liegt der Fehler im Anzeigemodul oder auf der Hauptplatine.
Wenn Sie eine funktionierende Anzeige haben, kann der Fehler leicht zugeordnet werden.

Anfangs habe ich das Display ohne zusätzliche Schaltung angebracht und das Bild wurde nur umgedreht. Ich habe die Platinen aus dem Projekt bestellt, alles verlötet und jetzt funktioniert es nicht, das Display ist dunkel, keine Geräusche von Kaffeemaschine. Meiner Meinung nach ist alles gut gelötet. Wenn ich die Spannung + 3,3 V und GND messe, habe ich ungefähr 1 V und es ist seltsam, weil vorher alles lief, nur das Bild wurde umgedreht.

Es scheint, dass es nicht gut gelötet ist oder eine Schaltung/Bauteil beschädigt ist. Diese niedrige Versorgungsspannung weist auf eine Überlastung oder einen Kurzschluss hin, sodass der Hauptprozessor nicht startet und keine Geräusche der Maschine auftreten. Ich schlage vor, die Platte zu entlöten und den Widerstand zwischen Pin 1 und 2 (VDD) und 1 und 3 (VBAT) zu messen.

Abend Leute, ich wollte mir eine Platine bestellen (die NIVONA SSD1305 ADAPTER V1r2 gerber files)
Leider bekam ich jetzt eine email vom Support.



Hi Sir,
Well got your order with many thanks~

Sorry to bother you, but there is an issue that we want to confirm with you before proceeding.

As shown below, for these 0.4mm holes, they are too close, we can't make them.
Coud we change them into a cutting line to proceed?

Your early reply will be highly appreciated!
Thank you so much!

Ist es in Ordnung oder muss hab ich was falsch gemacht?

VG

Es ist in Ordnung, Sie können es ändern, als Schnittlinie ausführen lassen.

Hallo könnte jemand helfen? Das mittlere Bedienfeld des Displays ist zerstört. Hat jemand einen Plan dafür gemacht? Ich würde den Plan kaufen, wenn jemand ihn hätte. Du willst das Board machen. Das Foto zeigt, worum es geht.

Guten Morgen,

Damit ich alles verstehe.
Ich hab 1x kleine Platine und 1x große Platine von J4REK Version gekauft.
Wenn ich das alte Board vom Display verwende, dann nehme ich die kleine Platine und muss nur die Bauteile kaufen?
Wenn ich das alte Board vom Display weg werfe, dann muss ich die große Platine nehmen und die Bauteile drauf machen?
Ist es richtig?
Hat man somit 2 Möglichkeiten oder?

Option 1 - kleine Platine plus Austausch von OLED auf der alten oberen Platine.
Option 2 - wir ersetzen nur die obere Platine (neue OLED plus smd-Elemente, die von der originellen oberen Platine genommen werden).

Hallo Leute, vielen Dank an alle, die dazu beigetragen haben, dass meine Kaffeemaschine wieder funktioniert, insbesondere an Amigos und Satanistik. Ich konnte den Tausch des Displays mit zwei verschiedenen Displays machen. Ich bin auf einige Probleme gestoßen, einschließlich Niederspannung aufgrund des Widerstands 120 kΩ (gelöst durch Verringern des Widerstands auf 100 kΩ) und Brechen des Displays, während ich versuchte, es ins Gehäuse zu stopfen , aber schließlich funktioniert alles gut und ich habe ein paar Satanistiks/Amigos Ersatzplatinen und ein paar Bauteile.
Ist jemand daran interessiert, die belebte Leiterplatte mit Display und 20-poligem Stecker für die Hauptmodulplatine für beispielsweise 99 EUR zzgl. Transportgebühr zu kaufen? Wenn Sie mir das gesamte Nivona-Anzeigemodul senden, kann ich das PCB + Display kostenlos für Sie austauschen . 5 EUR ab Bestellung werden an Amigos/Satanistik gesendet, wenn sie mir die Erlaubnis geben. Es wird wenig Geduld benötigt, da ich derzeit kein Ersatzdisplay habe, aber einige bestellen kann. Ich lebe in der Tschechischen Republik. Sie können mir eine private Nachricht oder eine Mail an miji2 unter volna.cz senden
WOLLEN SIE, DASS ICH IHRE NIVONA REPARIERE?

Ich weiß nicht, ob dies der richtige Ort für kommerzielle Angebote ist...
Nun, ich biete das gleiche bei Ebay und auch für 99 Euro an - soll ich auch hier im Forum Werbung dafür machen?
Ok, es liegt am Administrator dieses Forums, denke ich...

melse hat geschrieben:

Ich weiß nicht, ob dies der richtige Ort für kommerzielle Angebote ist...

Nun, ich habe die Regeln des Forums vor dem Posten sorgfältig gelesen und es ist nicht verboten. Es ist gut, dass Sie Ihr Angebot auch hier gepostet haben. Ich habe hier einige verzweifelte Leute gesehen, die bereit sind, dafür zu bezahlen

miji2 hat geschrieben:

5 EUR ab Bestellung werden an Amigos/Satanistik gesendet, wenn sie mir die Erlaubnis geben.

Hallo,

Ich habe das Projekt als eine Herausforderung behandelt, die bereits gelöst wurde, oder sogar mehrere Lösungen hat Ich habe nicht davon profitiert und werde es auch nicht tun. Wenn Sie es schaffen, das zu nutzen, dann bitte Ich bin froh, dass wir mit unseren gemeinsamen Anstrengungen etwas Nützliches erreicht haben.

Schöne Grüße

Jemand verkauft es auf olx und eher billiger als 99 Euro.

Hallo,

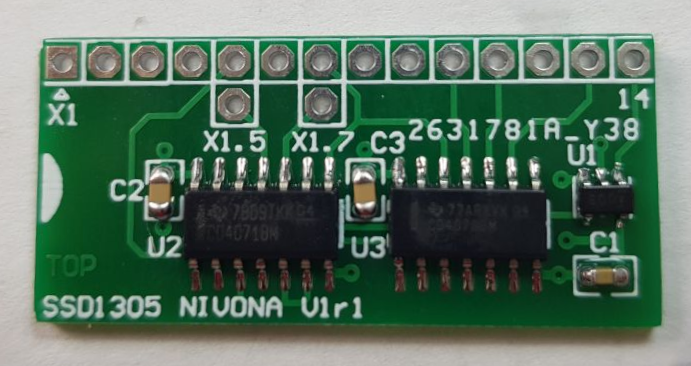

Ich habe die Lösung vom Smoczy verwendet. Ich schnitt die Stifte, die die Platinen verbinden ab, montierte den Adapter (eine Schaltung zum Umkehren des Bildes) und fügte der Anzeigeplatine eine 20-polige Steckdose und ein neues Display hinzu. Jetzt funktioniert es wie "neu". Danke an Smoczy.

Hallo zusammen
Ich komme noch einmal auf Ihre Hilfe zurück. Ich habe mein Display letztes Jahr mit einer ssd1305 und dem PCB-Adapter von Smoczy repariert. Also kaufte ich eine neue Maschine zur Reparatur und suche eine Platine für den 1305, wenn einer von euch eine zu verkaufen hat. Ich bin ein Käufer.



Danke, schönen Tag
Romain

Hallo allerseits,

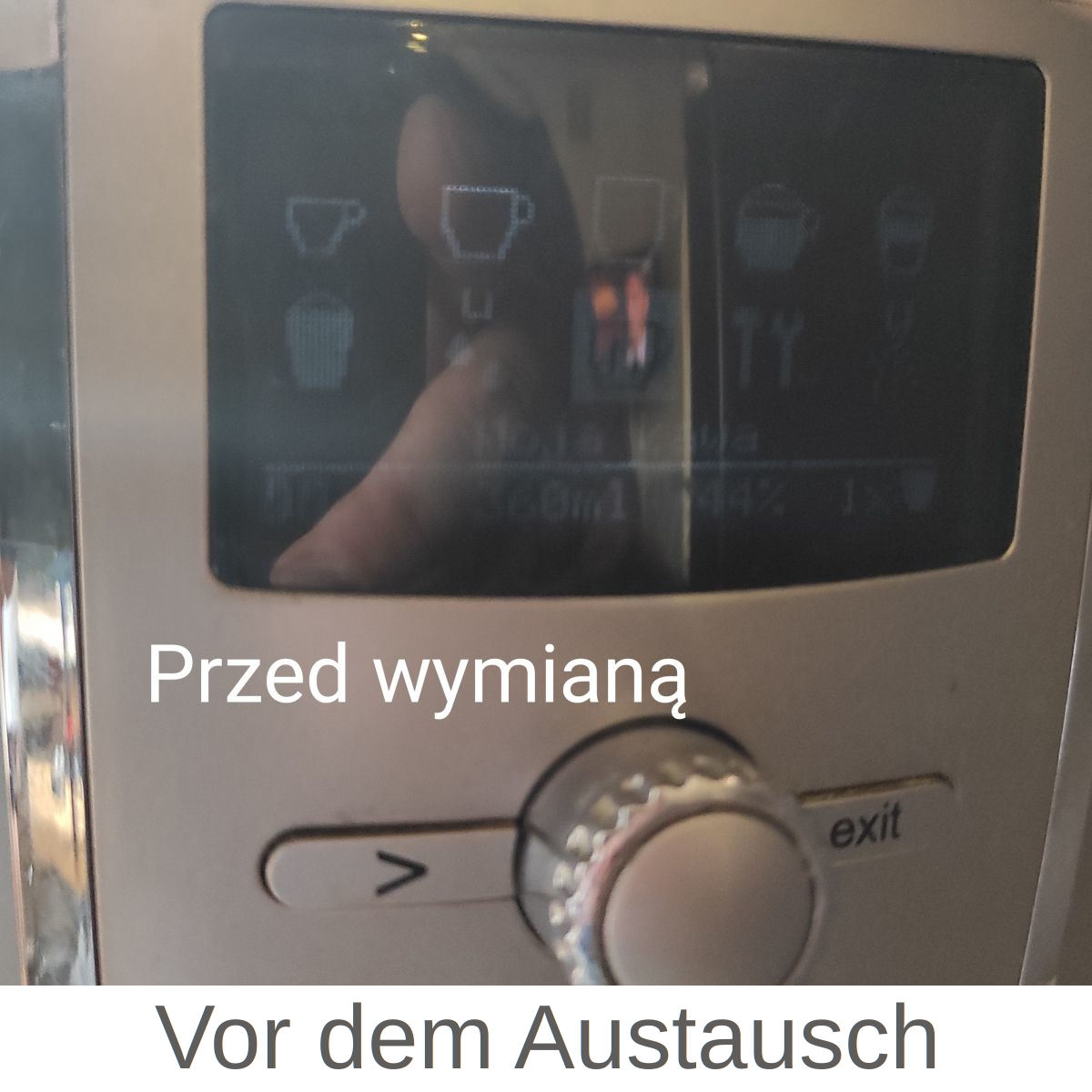

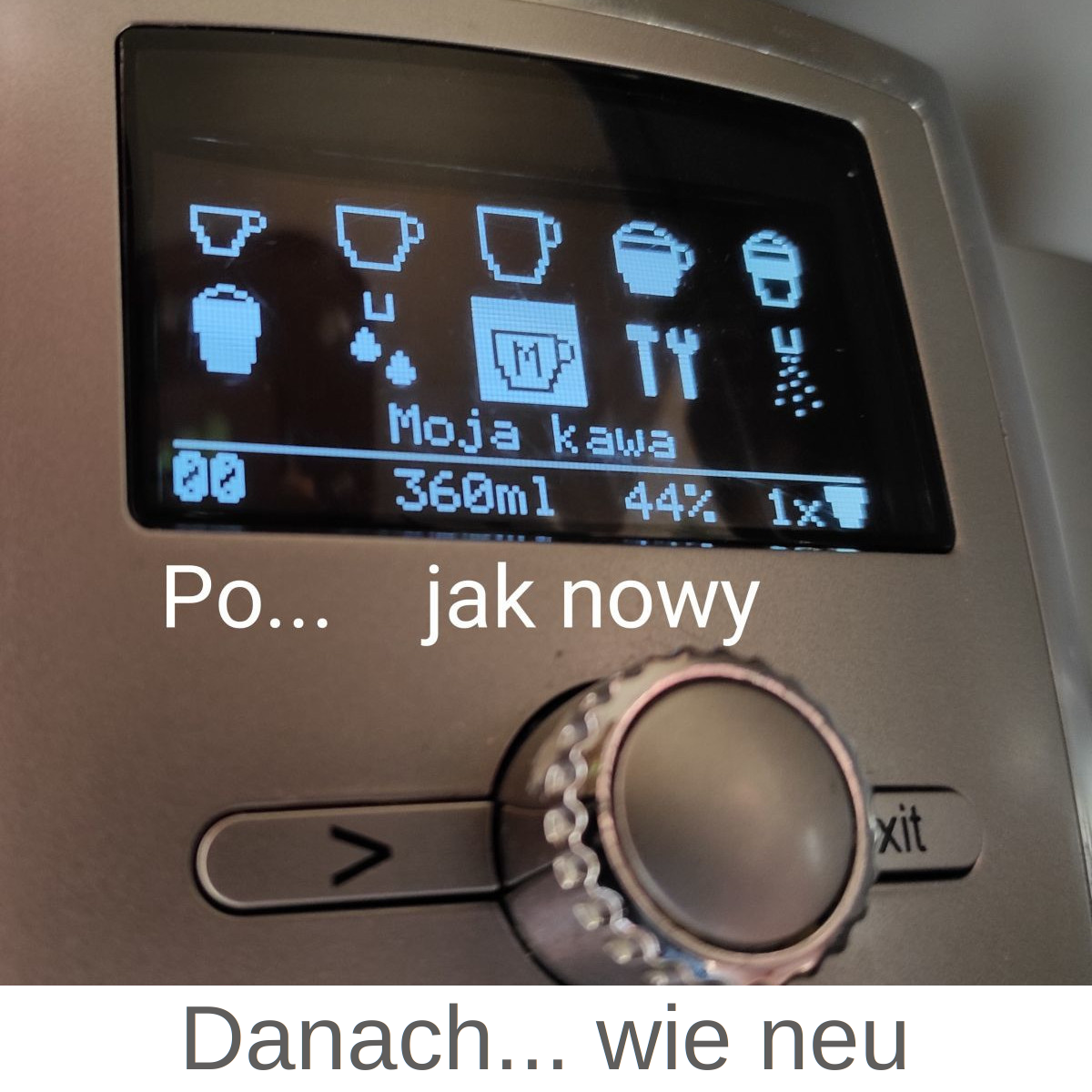

Vielen Dank an amigos und satanistik, Nivona funktioniert jetzt wie "neu".

Hallo
Hat jemand die kleine Platine zu verkaufen?
Ich muss SSD1303 durch SSD1305 für ein anderes Projekt ersetzen.
Das Display ist in Ordnung, alle Linien sind da, nur das Bild wird umgekehrt angezeigt Ich muss experimentieren.

Hoi,
ich kann die senden, Du musst nur den Transport weg zahlen.
ich glaube, ich habe einen Händler gefunden, der diese tatsächlich haben soll.
Danach werden diese nicht mehr kosten als 40 Euro, und weltweit lieferbar.
Ich habe auch schon alles getestet, auch mit dem Umgekehrten Bildinhalt.
Aber vor zwei Jahren hatte ich das Projekt wieder ruhen lassen.
Also, wie gesagt, das Thema wird sich für all bald gelöst haben.
Das Angebot für Bastler
https://www.dicofema.de/de/nivona-nivona-disp...-serie-intake-elektronik-defekte-anzeige.html
das Angebot ist für Leute, die sofort Kaffee trinken wollen, und Ihre Geräte mit der Ein und Aus Taste richtig ausschalten wollen, so lebt das Display schon wieder fast ewig.
https://www.dicofema.de/de/nivona-display-8er-serie-intakter-display.html

@ madamsz1, ich habe kleine Platinen zu verkaufen. Redest du von diesen?

Ja, ich meinte die kleinen, aber ich habe schon die Platine nach dem Design dieses Kollegen gemacht. Das LCD wurde gegen ein anderes getauscht und die Maschine läuft seitdem reibungslos.
