Ich goss etwas Flussmittel auf die Lötstellen und lötete es vorsichtig mit neuem Zinn nach. Dann geht die heiße Luft bei 200 Grad und das Band, sanft erwärmt, löst sich von selbst ab, wurde dabei nicht geschmolzen.
Czy wolisz polską wersję strony elektroda?

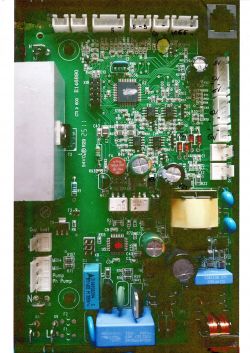

Nie, dziękuję Przekieruj mnie tamdarekblas34 hat geschrieben:Und ob Sie herausfinden können, welche Kondensatoren und welche Diode, weil ich ein solches Problem habe, dass sich die Nivona 830 nicht einschaltet. Ich könnte bei Bedarf ein Foto von der Platine schicken.Wenn Sie das getan haben, was die Kollegen geschrieben haben, haben Sie wahrscheinlich ein beschädigtes Motherboard. Ich hatte das gleiche Symptom, Kondensatoren und Diode sind auf dieser Platine beschädigt. Nach dem Austausch wird alles funktionieren, die Diode ist klein SMD, an den Kondensator erinnere ich mich nicht, Tel. 886081288.
Kosten: 100 PLN Display mit Versand + 100 für Löten.
Grüße
hrymic hat geschrieben:Ich habe auf eigenes Risiko solches Display bei TME gekauft: REX012864HWPP3N00000. Alles wäre gut (es leuchtet weiß), wenn die Anzeigen nicht umgekehrt wären (Spiegelbild) - d. h. von hinten. Aber im Spiegel - perfekt
Aber vor kurzem habe ich so etwas gefunden: auf lcds-screen.com (China) - RGS24128064WW001 - ich warte auf ein Angebot,
oder auf engtaobao.com kann man nach SSD1303 suchen - aber es leuchtet gelb, der Preis mit Versand ca. 30-40 PLN.
Die Ausgänge sehen identisch aus und sind nur von der anderen Seite nummeriert. Die Größe ist auch gleich. Irgendwo habe ich gelesen, dass die Treiber ssd1306 und ssd1309 mit ssd1303 kompatibel sind, aber vielleicht stimmt das nicht ganz. Ich würde es gern testen, aber ich habe kein beschädigtes. Vielleicht hat jemand ein beschädigtes Display, natürlich für etwas Geld Ich sehe, dass Spiegelbild immer noch ein Problem ist. Ich glaube nicht, dass es eine Chance gibt, ssd1309 anzupassen.
Danke für die Infos zu ebay. Ich sehe, dass es für 11 Euro + Versand ist, also geht es wahrscheinlich darum. Ich versuche, die gesamte Kaffeemaschine zu einem guten Preis zu kaufen, aber wenn es nicht gelingt, kann ich das Display selbst kaufen. Dies ist eine Auktion, aber vielleicht niemand wird versteigern. Danke.
A002 hat geschrieben:Nach dem, was ich im englischen Thema gelesen habe, hat der Typ am Messgerät das ERNHn-Display der zweiten Generation BL-12864G2 installiert und zeigt es korrekt an (nach dem, was ich gelesen habe, befindet sich das Messgerät auf der Steuerung 1303, d. h. wie Nivona). Aber hier wiederum rief Marek09 die Slowakei an und der Verkäufer behauptete, dass das ERNHn-Display BL-12864G2 einen anderen Controller habe und nicht mit Nivona übereinstimme. Nun, wem soll man glauben? Ich meine dieses Thema ---> https://www.eevblog.com/forum/repair/u1253b-oled-replacement-problem-screen-inverted/

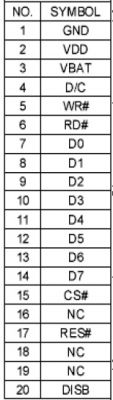

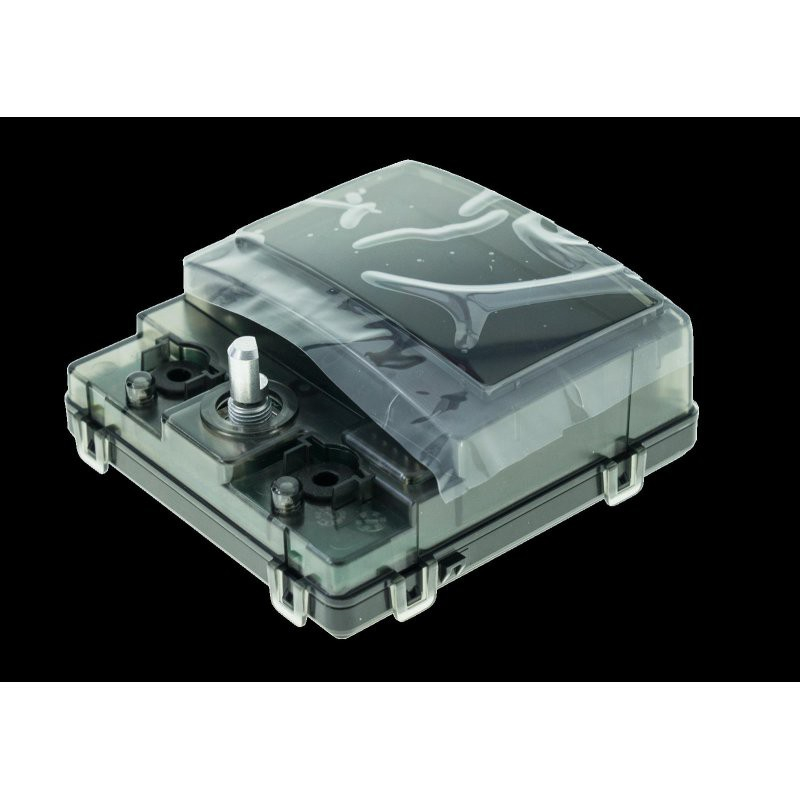

Das in Nivona eingesetzte Originalmodul mit Display ist mit P19702 gekennzeichnet. Alle diese Module waren einmal in China erhältlich und dann müssen Sie nicht das Display selbst löten, sondern nur die gesamte Platine über den 20-poligen Stecker. Nachfolgend füge ich die gefundenen Spezifikationen des Originalmoduls hinzu. Vielleicht wird es jemandem nützlich sein. Es ist auch interessant, ob das BL12864G-Modul mit dem BL12864G2-Modul austauschbar ist, ohne im Zielgerät die entsprechende Software zu ändern, um ein anderes Display auf einem anderen Controller zu betreiben. Wenn es austauschbar ist und ich keinen separaten Prozessor für das Display auf dem Modul sehe, scheint es mir, dass die Software in Nivona damit funktionieren sollte. Aber es ist nur Logik, nicht Anlehnung an die Fakten der Elektronik Was die Anzeige auf spd0301 anbelangt, so weist sie mit Ausnahme der zusätzlichen BS0 identische Bezeichnungen der Pins auf, obwohl sie 24-polig und nicht 31-polig ist wie ssd1303. Die Reihenfolge ist unterschiedlich, es kann aber mit einem Adapter erledigt werden. Da ich nicht weiß, wie sehr es notwendig ist, BS0 anzuschließen, enden meine Absichten dort Oben links SPD0301, rechts SSD1303. Unten die Informationen zum gesamten Nivona P19702-Modul
Rosenkopf hat geschrieben:Hallo, jetzt wurden neue Displays mit SSD 1303-Treiber hergestellt
Ich weiß nicht, wann ich alles haben werde, um dieses neue Display zusammenzubauen und zu testen. Das größte Problem ist, dass ich kein beschädigtes Modul vom Nivona-Display habe. Ich habe es bei eBay gekauft, aber bevor es von meinen Freunden zu mir kommt, wird es wahrscheinlich einen Monat dauern. Ich werde auf jeden Fall meine eigene These überprüfen und wenn es funktioniert, werde ich sie mit Ihnen teilen. Ich denke, es wird eine Lösung sein, die hinsichtlich der Montage im alten Modul verfeinert werden muss Praktisch ist eine Entwicklung einer kleinen Platine notwendig, die als Adapter mit FPC 24 mit der Möglichkeit zum Löten an 31-poligen Lötstellen auf dem alten Display funktionieren wird. Ich werde Ihnen sagen, dass laut den Chinesen spd0301 ein Ersatztyp für ssd1303 ist, der sich leider in einer Art Anschluss unterscheidet. Ich freue mich darauf, es auszuprobieren
Ich werde nicht streiten, aber alle originalen Anzeigen, die in diesen Modulen in 830, 840 und 850 verpackt wurden, waren die selben. Sie waren ssd1303t10. Das Problem des Mangels an Zeilen ist wahrscheinlich ein anderes Problem. Ich habe Nivona 850, wo ich das Display durch gelbes ersetzt habe und versichere Sie, dass es 128x64 ist Ssd1303t10 waren wahrscheinlich nur 128x64, weil es ein Modell einer bestimmten Anzeige einer bestimmten Größe ist. Wenn Sie alte Anzeige haben, lesen Sie das Symbol darauf. Ich habe hier irgendwo eine Spezifikation gepostet. Wenn das Menü funktioniert, gibt es immer eine Lösung Das Wichtigste ist, dass Sie eine Tasse Kaffee brühen können Vielleicht hat jemand ein beschädigtes Display/Modul/zum Verkauf zu einem vernünftigen Preis? Ich muss testen. Ich habe gekauft, aber sie werden für etwa 3 Wochen bei mir sein, und ich bin ungeduldig
