DIY-A586 v1.6 von piotr_go

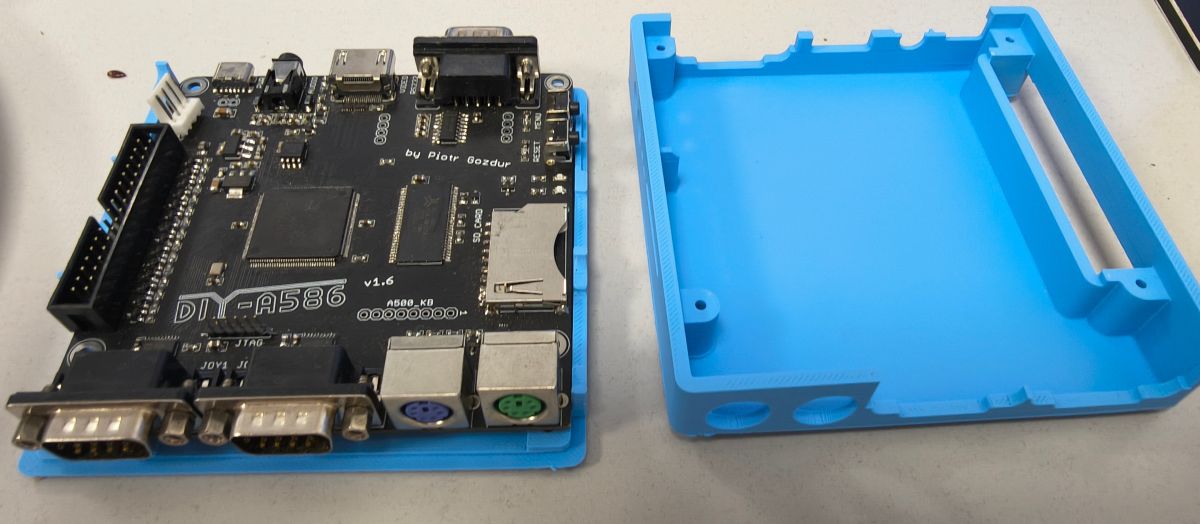

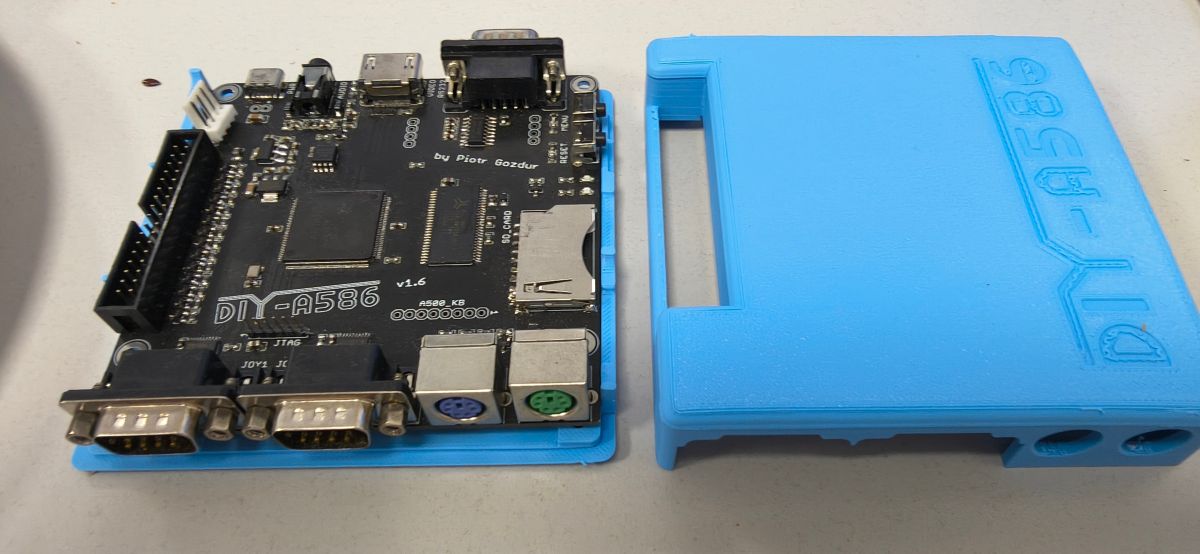

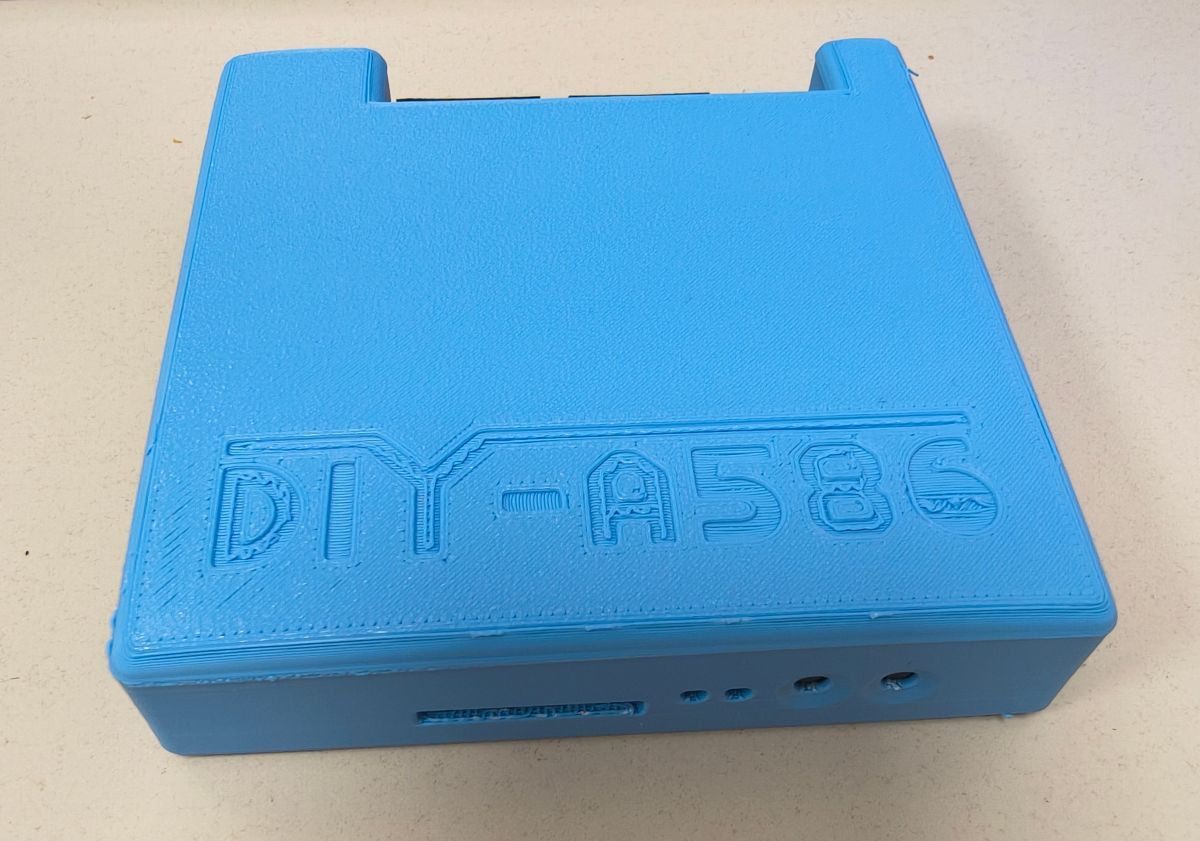

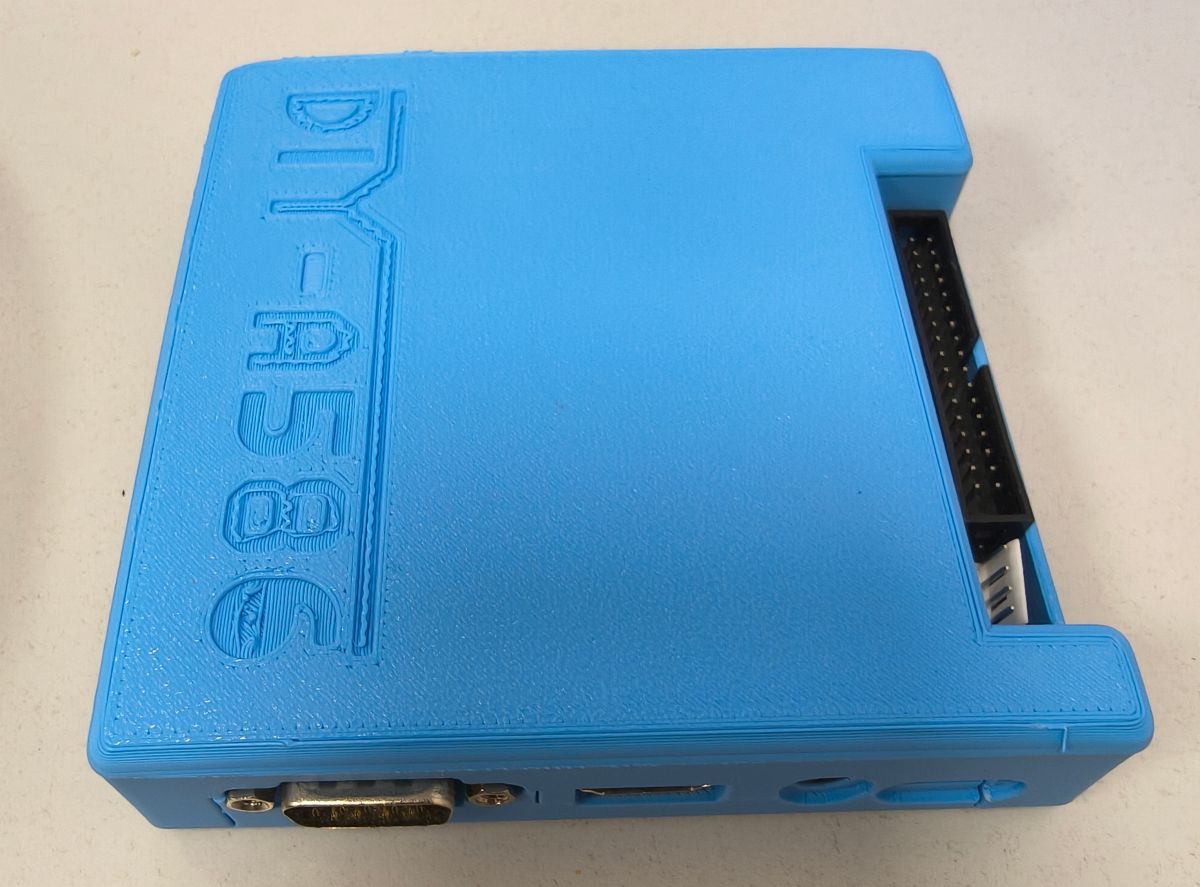

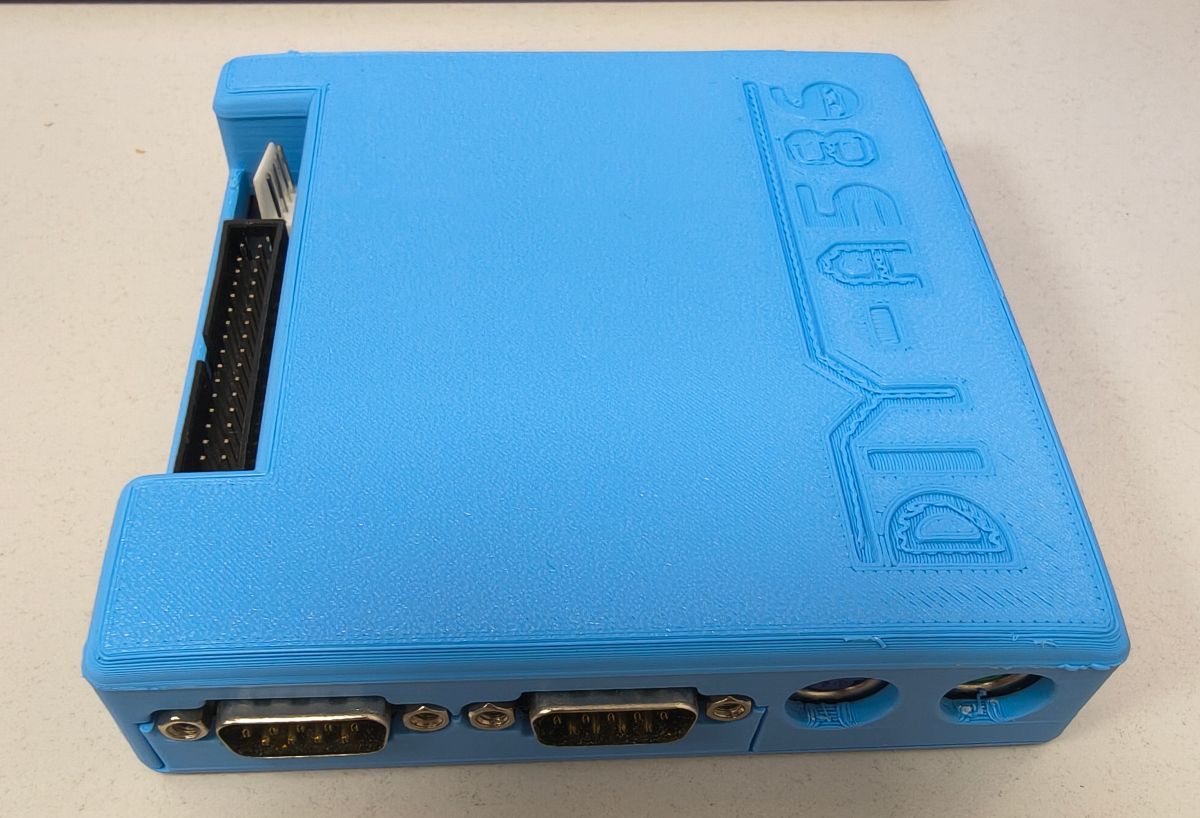

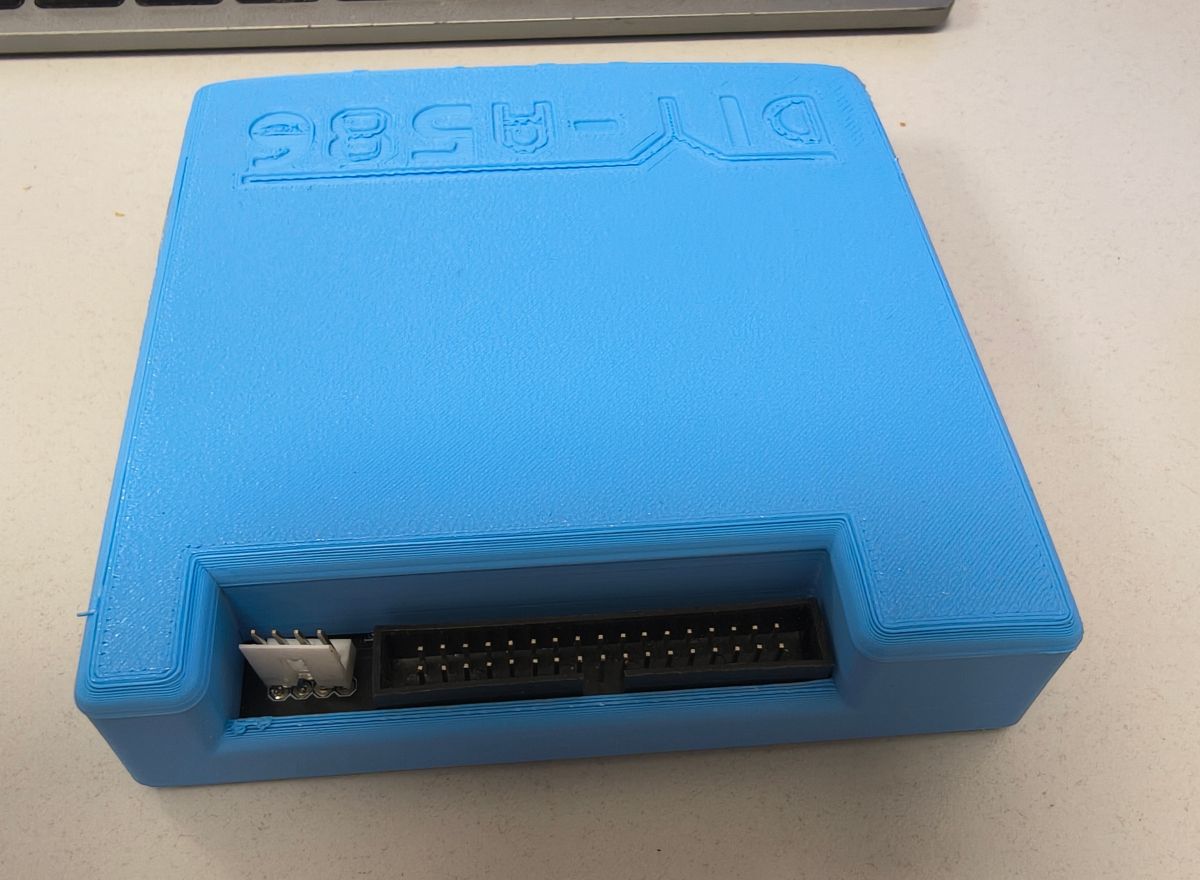

✨ Das DIY-A586 v1.6 ist eine FPGA-basierte Retrocomputing-Platine mit einem Spartan-6 XC6SLX9 FPGA, 8 MB 16-Bit SDRAM, 16 MB Flash-Speicher für Core und ROM, HDMI-Ausgang, analogem Audioausgang, Kassettendeck-Eingang, SD-Kartensteckplatz, RS232, zwei Joystick- und PS/2-Anschlüssen, Amiga 500 Tastaturanschluss sowie Diskettenlaufwerksanschlüssen. Die Flash-Speicher können bis zu 30 Konfigurationen speichern, die per Menü ausgewählt werden können. Die Diskettenlaufwerksunterstützung umfasst Amiga- und PC-Laufwerke, wobei für zwei Laufwerke ein spezieller DF0/DF1-Splitter mit PIC16F15313 als Motorsignal-Latch verwendet wird. Die Firmware unterstützt Amiga ECS (kein AGA wegen FPGA-Ressourcen), NES, Spectrum und PC (ca. 80186). Die Programmierung des Flash erfolgt initial über einen SPI-Programmierer (z.B. CH341A), danach Updates über SD-Karte möglich. Für den ersten Boot ist ggf. das Kurzschließen von Pins 7 und 8 am Flash erforderlich. Die SD-Karte muss eine MBR mit primärer FAT32-Partition besitzen; SDHC-Karten (>4GB) werden empfohlen. Die Amiga-Emulation benötigt Kickstart-ROMs (1.3, 3.1, 3.2) und kann von SD booten, wobei Disketten-Emulation nicht integriert ist. Gotek-Laufwerke sind mit modifizierten Kernen nutzbar, jedoch gibt es Einschränkungen bei Flash-Floppy. Die Platine wird manuell bestückt, Bauteile sind teilweise schwer erhältlich (z.B. AS4C4M16SA-5TCN SDRAM). Für Diskettenlaufwerke ist auf korrekte Verkabelung und Stromversorgung (12 V für originale Amiga-Laufwerke) zu achten. Die Community entwickelt Gehäuse (3D-Druck) und Komponentendatenbanken. Die Verilog-Quellen für den Amiga-Core sollen veröffentlicht werden. Probleme bei der SD-Karten-Erkennung und Bootvorgängen wurden durch unterschiedliche SD-Karten und Formatierungsmethoden gelöst. Die Platine ist als Open-Design verfügbar, kommerzielle Nutzung ist untersagt, Verkauf erfolgt nicht direkt, sondern als DIY-Kit. Die Diskussion umfasst auch Tipps zur Spannungsreglerwahl (SPX1117M3-L-3.3, TLV1117LV12DCYR), Taktgenerator (16 MHz 3.3V Generator, kein Kristall), und ESD-Schutz (PUSB3FR4Z).
KI-Zusammenfassung auf Basis der Diskussion. Kann Fehler enthalten.
