Zum leichteren Löten lohnt es sich, die Löcher zu verlängern.
Czy wolisz polską wersję strony elektroda?
Nie, dziękuję Przekieruj mnie tamSmoczy hat geschrieben:Mit aktuellen Lötstellen ist das Löten kein Problem, aber ja, es wäre wahrscheinlich einfacher, wenn sie oval wären. Ich denke jedoch, dass die Installation dieser Lösung einfacher und schneller ist und keine Lötfähigkeiten wie bei der Herstellung einer Amigos-Lösung erfordert, aber ich kann mich irren.
j4rek hat geschrieben:Gerber im Anhang, die in Altium Designer generiert wurden.
in der Variante mit Flash-Speicher im PLCC32-Gehäuse plus Gateways für WR# Signalverzögerung.
Warte mal, ich werde Platinen bestellen. Wenn sie kommen und funktionieren, schicke ich dir eine zum Spielen. Immerhin sind 30 PLN für 5 Stück kein Vermögen, und ich bin gespannt, wie sie in das Modul passen.
Luczi04031986 hat geschrieben:Das neue original Display kostet 840 PLN, es lohnt sich also nicht und es gibt keine gebrauchten Teile

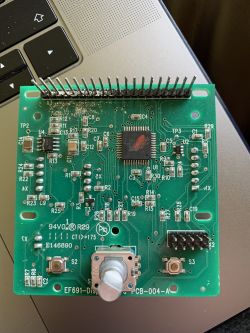

j4rek hat geschrieben:Wenn ich die originelle Platine von Nivona hätte, wäre es möglich, die genaue Position der Löcher für die Stifte mit einer Schieblehre zu messen und sie in das Platinen-Design aufzunehmen (Löcher/Ausschnitte hinzufügen). Die aktuelle Form/Größe wurde von diesem Projekt mit Eagle übertragen.
Unten die Mini-Version und die Visualisierung, wie es mit Stiften zwischen den Originalplatinen verbunden werden kann (man muss die Pins 5 und 7 des Displays mit den Punkten X1.5 bzw. X1.7 verbinden).
Ich habe die Platinen noch nicht erhalten, daher kann ich ihm nicht helfen und bestätigen, dass es funktionieren muss Danke für die schnelle Antwort.
Ich ging jedoch mit der Lösung in eine andere Richtung.
)

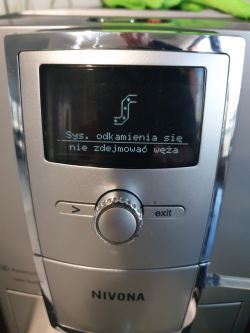

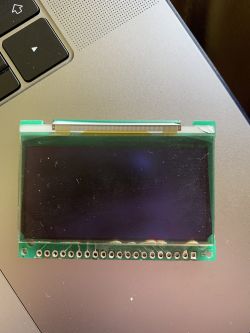

j4rek hat geschrieben:Ich kann hinzufügen, dass ich vor 2 Tagen das Display bei einem Freund repariert habe. Das System wurde auf einer Steckplatine mit einem Flash-Speicher, einem PLCC32-Gehäuse und 3 UND-Gattern hergestellt, um das WR-Signal zu verzögern. Display SSD1305Z aus China.
